十字槽盘头自攻螺钉

8.十字槽盘头自攻螺钉

（GB/T 15856.1—2002）

十字槽盘头自攻螺钉如图2.6-8所示，尺寸见表2.6-15，技术条件和引用标准见表2.6-16。

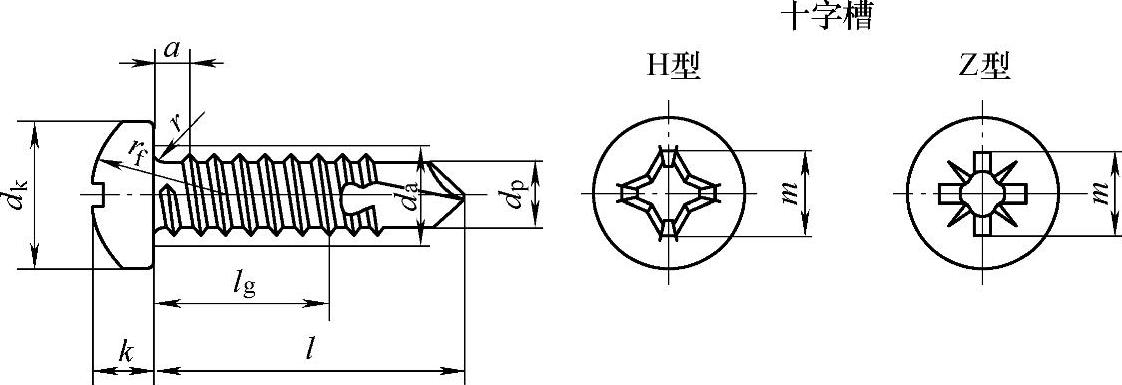

图2.6-8 十字槽盘头自攻螺钉

标记方法按GB/T 1237规定。

标记示例：

螺纹规格ST3.5、公称长度l=16mm，H型槽、镀锌钝化的十字槽盘头自钻自攻螺钉的标记：

自攻螺钉GB/T 15856.1ST3.5×16。

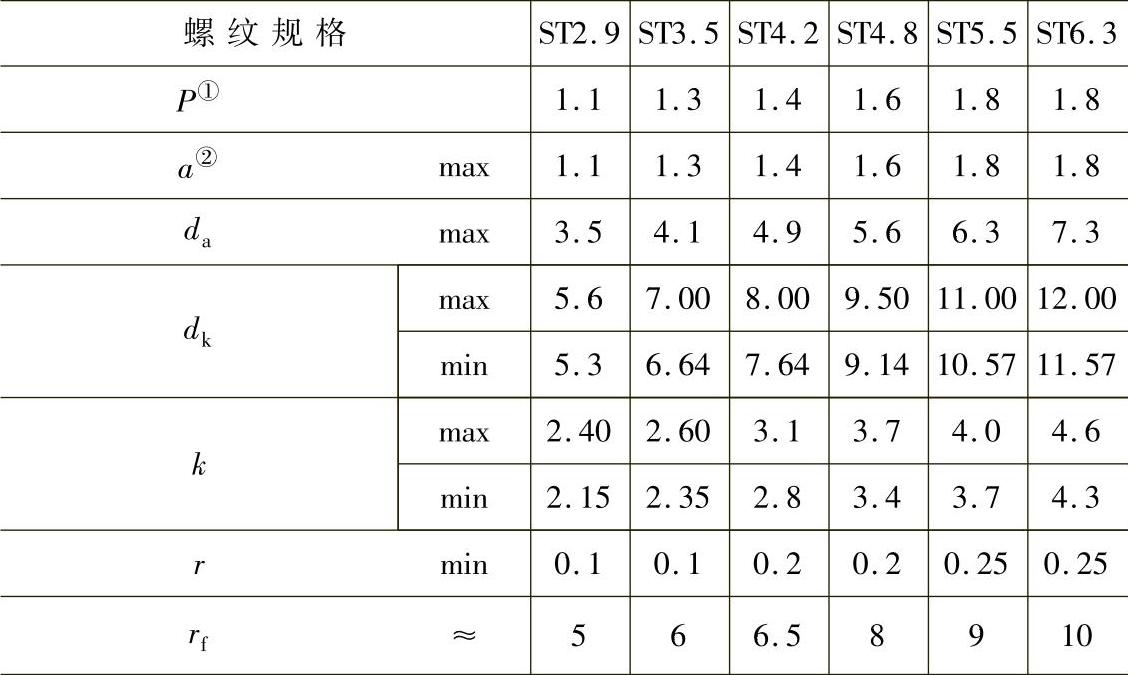

表2.6-15 尺寸 （单位：mm）

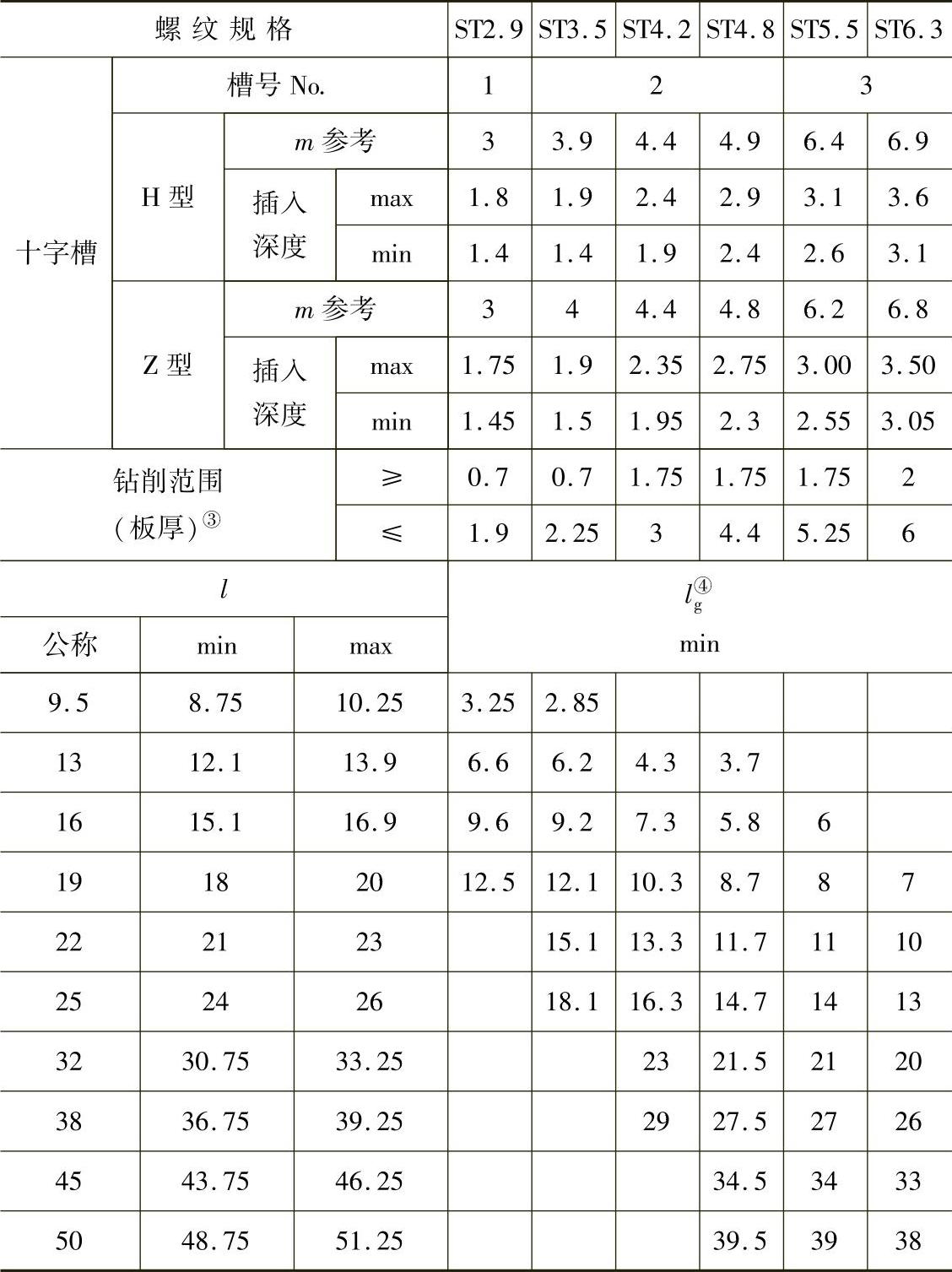

（续）

① P—螺距。

② a—最末一扣完整螺纹至支承面的距离。

③ 为确定公称长度l，需对每个板的厚度加上间隙或夹层厚度。

④ l_g—第一扣完整螺纹至支承面的距离。

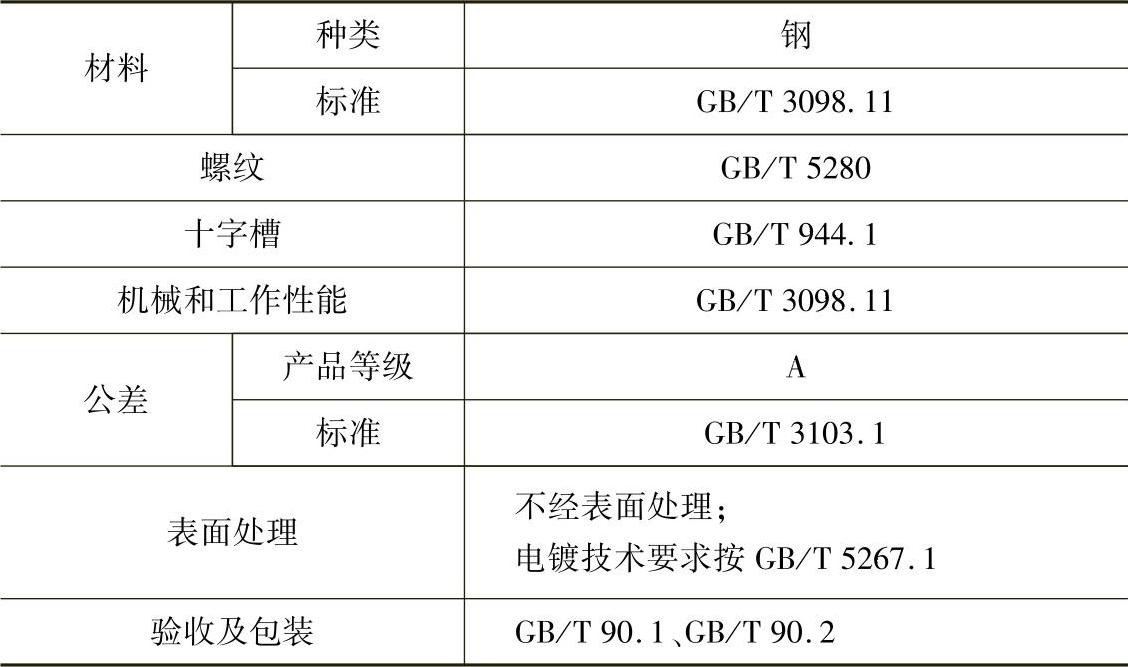

表2.6-16 技术条件和引用标准
