成组游动托板自锁螺母

（GB 937—1988）

成组游动托板自锁螺母如图2.3-39所示，尺寸见表2.3-79，l的取值见表2.3-80。

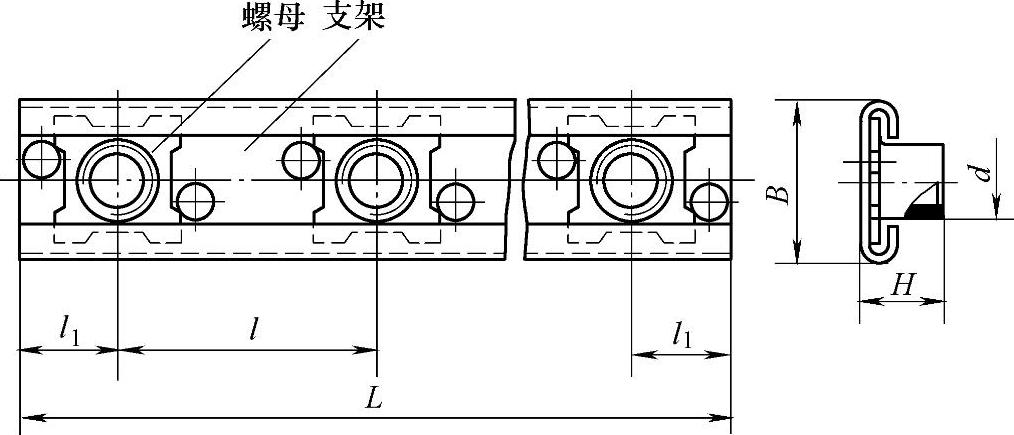

图2.3-39 成组游动托板自锁螺母

标记示例：

螺纹规格d=M6，l=35mm，L=200mm的成组游动托板自锁螺母的标记：GB/T 937 M6×35×200。

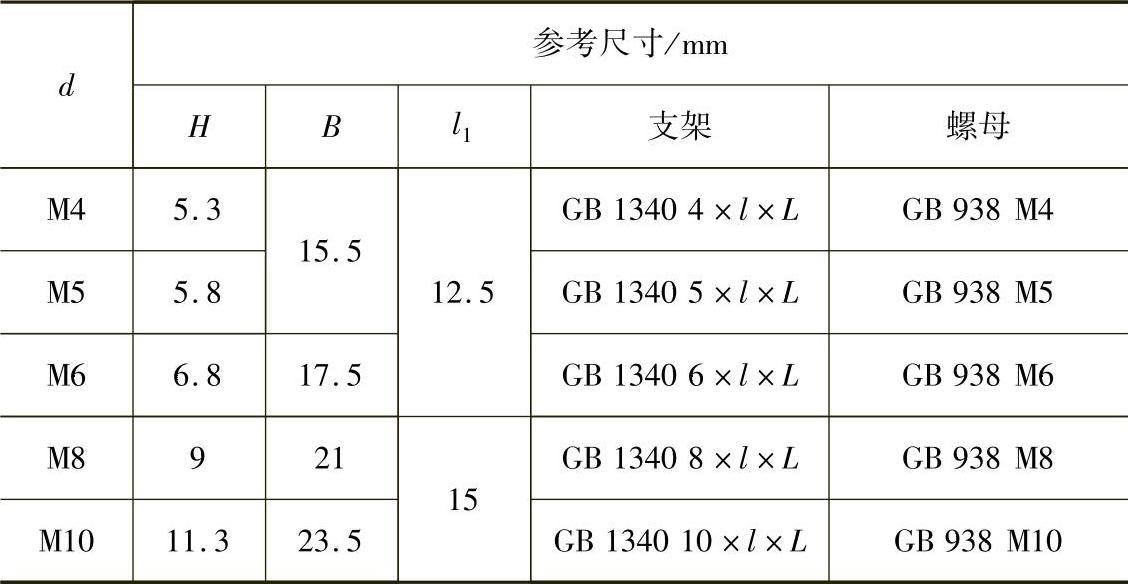

表2.3-79 尺寸

表2.3-80 间距l （单位：mm）

推荐d=M4～M8时用φ2.5mm铆钉，d=M10时用φ3mm铆钉，其数量及坐标由设计确定。间距l按表2.3-78选取：l=20mm仅用于d≤M5；l=25mm仅用于d≤M6；l=30mm仅用于d≤M8。L按下式计算：L=l（n-1）+2l₁，式中n为螺母数量。

技术条件按GB/T 943—1988。
