游标、带表、数显齿厚卡尺

（GB/T 6316—2008）

齿厚游标卡尺是利用游标原理，以齿高尺定位对齿厚尺两测量爪相对移动分隔的距离进行读数的齿厚测量工具。适于对直齿、斜齿圆柱齿轮的固定弦齿厚和分度圆弦齿厚进行测量。

数显齿厚卡尺和带表齿厚卡尺分别是通过电子技术和数显装置、利用传动系统，将相对移动转变为指针的回转运动进行读数的一种测量齿轮齿厚的器具。

齿厚卡尺如图6.2-26所示，指示装置如图6.2-27所示。

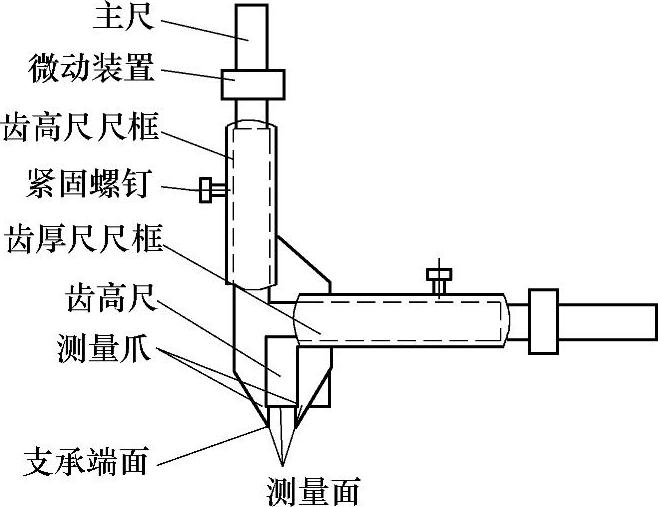

图6.2-26 齿厚卡尺的型式示意图

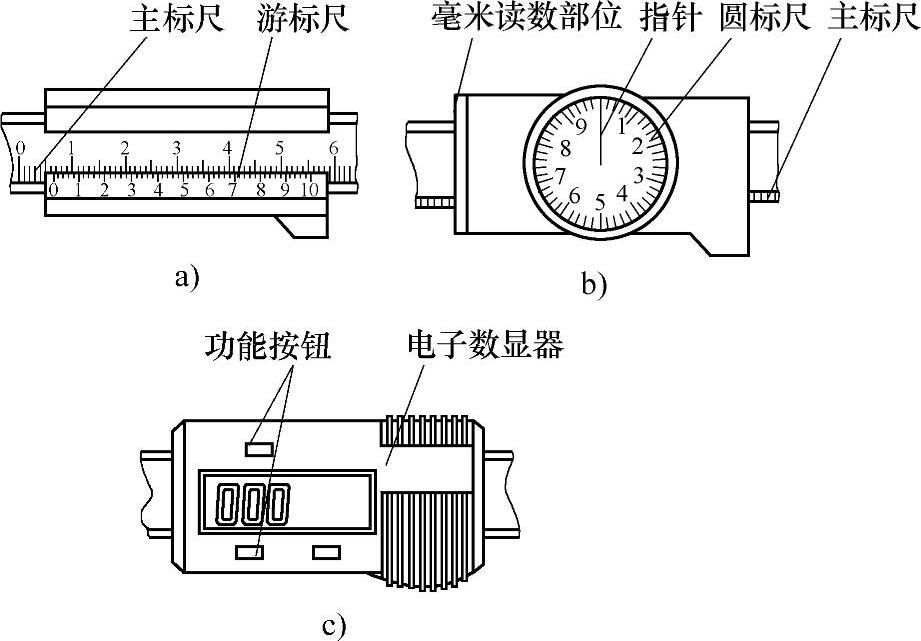

图6.2-27 指示装置的示意图

a）游标齿厚卡尺 b）带表齿厚卡尺 c）数显齿厚卡尺
