4.3.4  铆缝的强度计算

4.3.4 铆缝的强度计算

设计铆缝时，一般首先根据被铆件的特点及使用场合确定铆缝的型式，然后再根据载荷情况，通过强度计算确定被铆件的尺寸、铆钉的直径和数量。铆接接头的强度计算公式见表4.3-4～表4.3-5。

根据钢结构设计规范规定，若一个被铆件通过其他中间板与另一个被铆件连接时，铆钉数目应比计算值增加10%；搭接或拼接板单面连接时，铆钉数目应比计算值增加10%；铆钉连接铆合的总厚度大于5d时，总厚度每超过2mm，铆钉数目应比计算值增加1%（至少增加一个），但总厚度不得超过7d。

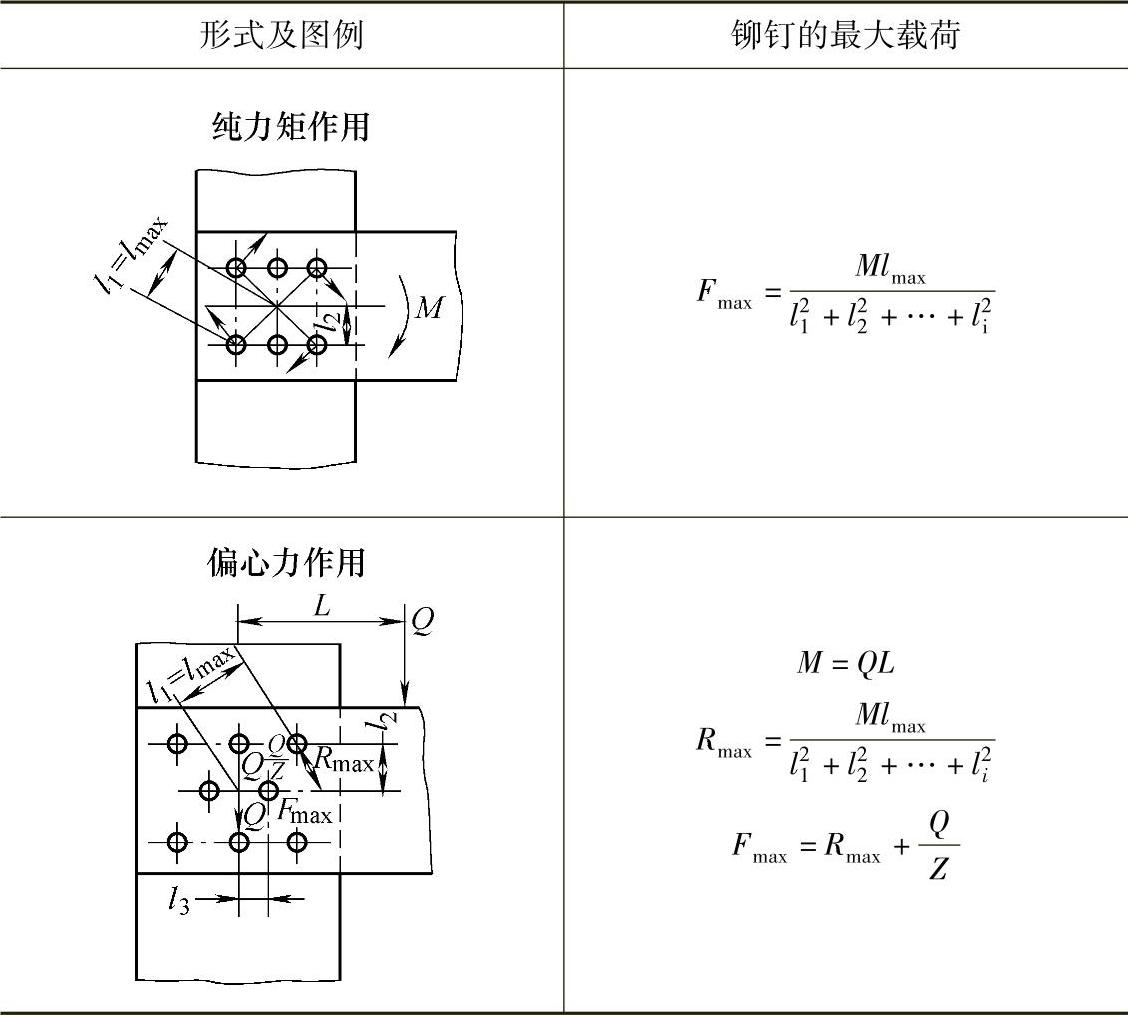

表4.3-4 受力矩作用的铆钉的最大载荷计算

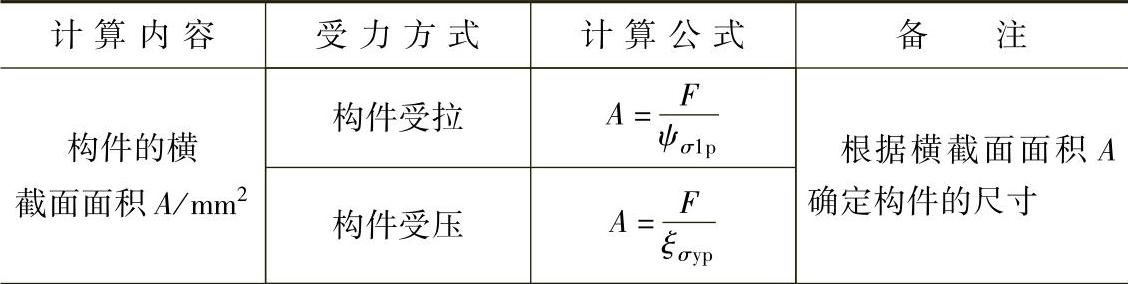

表4.3-5 受拉、压构件的强度计算

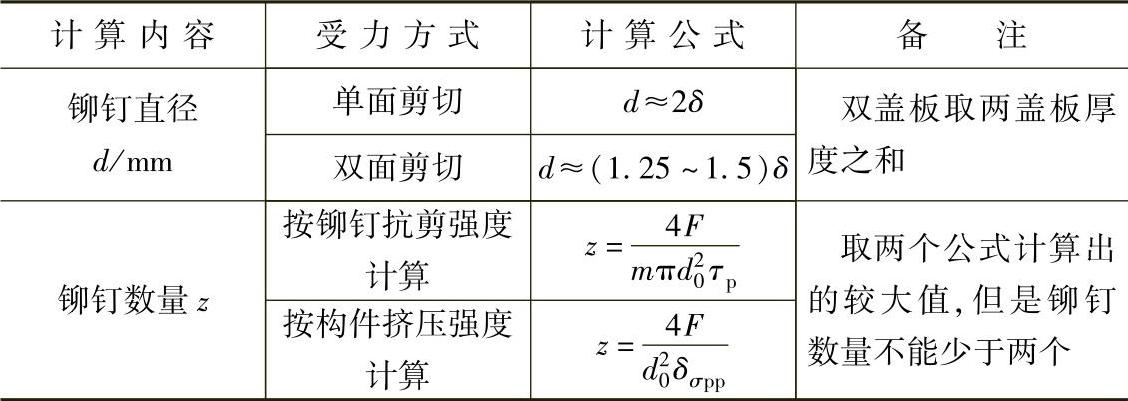

（续）

注：本表参数的意义：F—作用于构件上的外加载荷；

ψ—铆缝的强度因子，，t为铆钉的间距，初算时可取ψ=0.6～0.8；

σ_1p和σ_yp—被铆件的许用拉应力和许用压应力；

ξ—压杆纵弯曲因子，见表4.3-6；

δ—被铆件中较薄板的厚度，双盖板取两盖板厚度之和；

d₀—钉孔直径；

m—每个铆钉的抗剪面数量；

τ_p—铆钉的许用切应力；

σ_pp—被铆件的许用挤压应力。

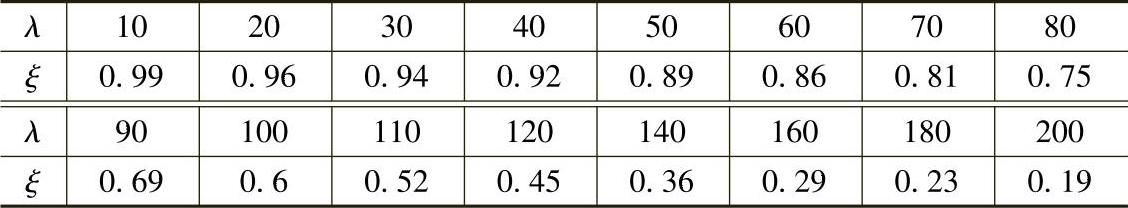

表4.3-6 压杆纵弯曲因子ξ

注：λ—柔度；λ=μl/i_min，其中μ—柱端系数；l—构件计算长度；i_min—构件截面最小惯性半径（mm）。

根据钢结构设计规范规定，若一个被铆件通过其他中间板与另一个被铆件连接时，铆钉数目应比计算值增加10%；搭接或拼接板单面连接时，铆钉数目应比计算值增加10%；铆钉连接铆合的总厚度大于5d时，总厚度每超过2mm，铆钉数目应比计算值增加1%（至少增加一个），但总厚度不得超过7d。
