蝶形螺母—冲压

（GB/T 62.3—2004）

冲压蝶形螺母如图2.3-58所示，尺寸见表2.3-109，技术条件和引用标准见表2.3-110。

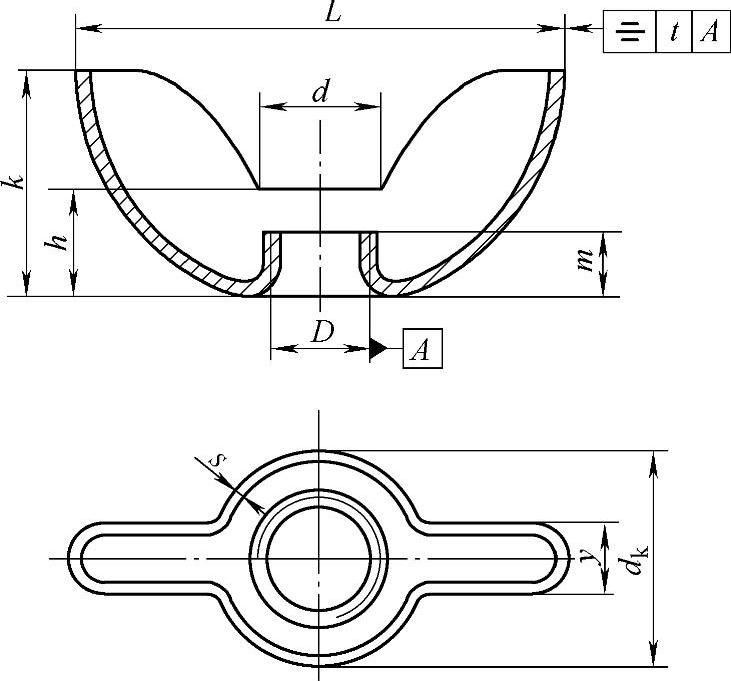

图2.3-58 冲压蝶形螺母

标记示例：

螺纹规格D=M10、材料为Q215、保证扭矩为Ⅱ级、表面氧化处理、用钢板冲压制成的A型蝶形螺母的标记：螺母GB/T 62.3—2004 M10。

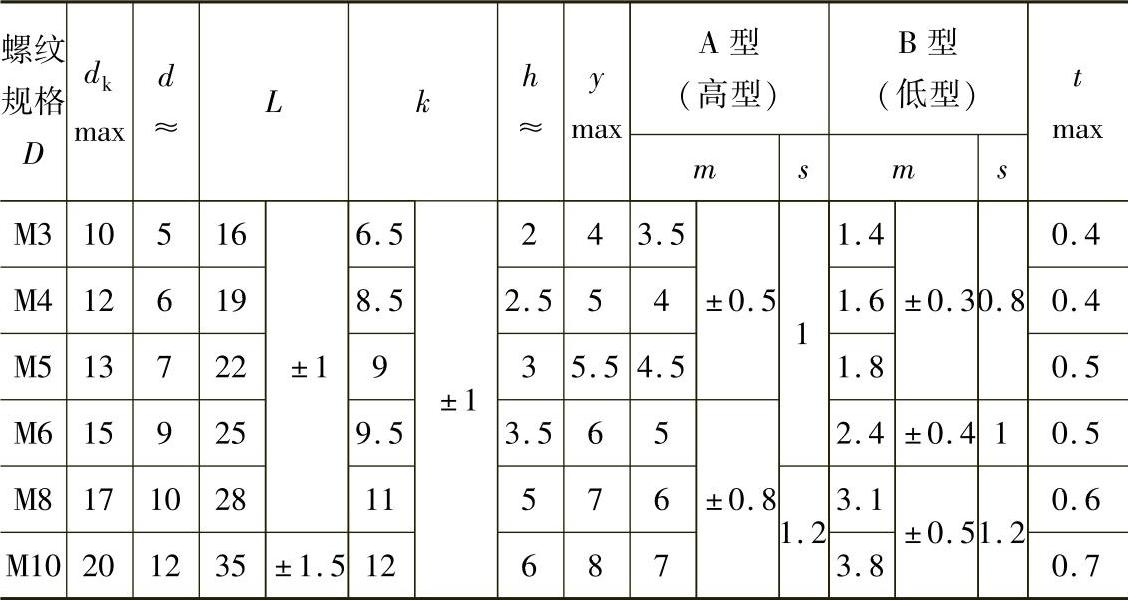

表2.3-109 尺寸 （单位：mm）

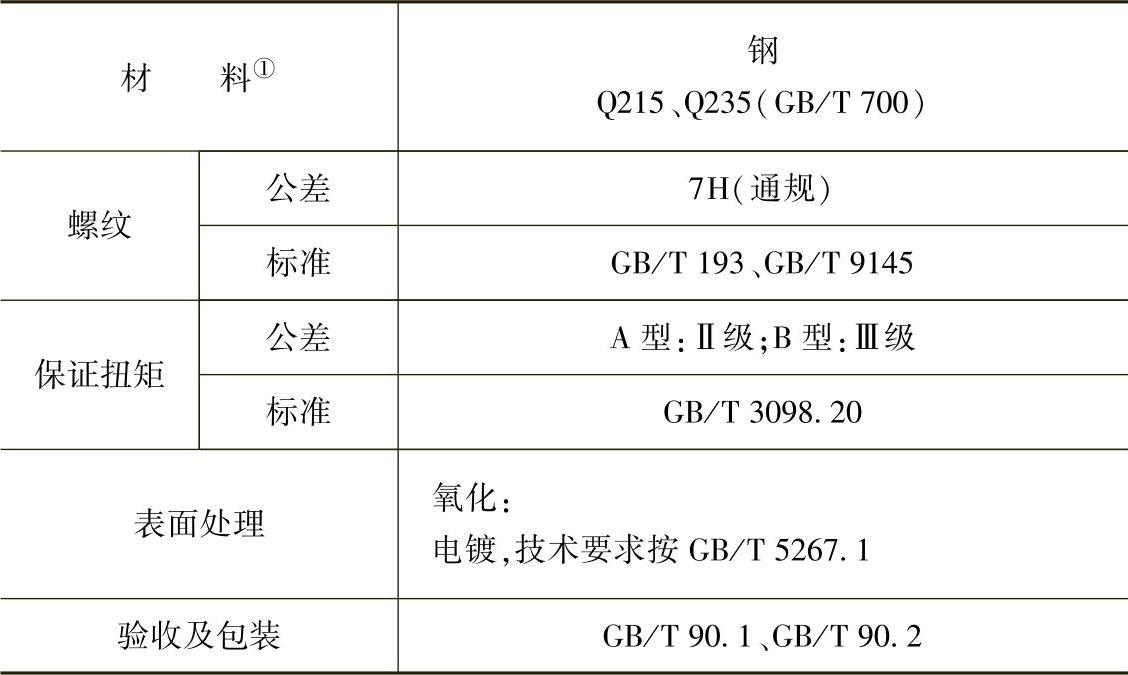

表2.3-110 技术条件和引用标准

① 材料牌号仅系推荐采用的，制造者可根据实际条件与经验选用其他材料牌号及技术条件。
