内六角圆柱端紧定螺钉

7.内六角圆柱端紧定螺钉

（GB/T 79—2000）

内六角圆柱端紧定螺钉如图2.4-9所示，尺寸见表2.4-24。

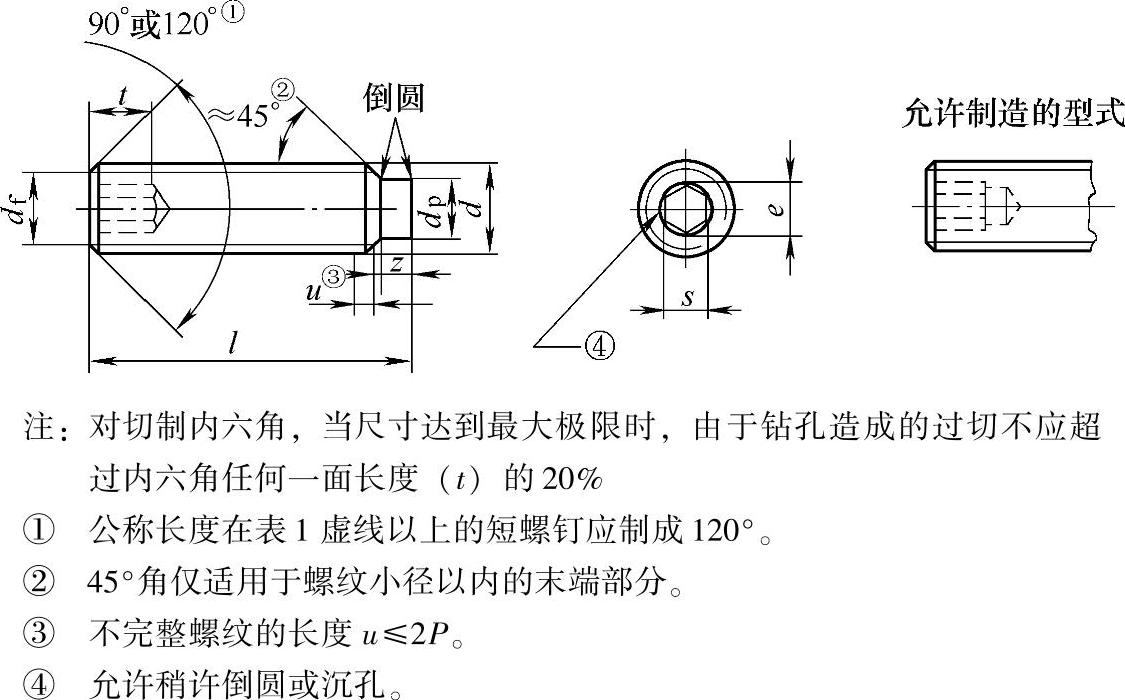

图2.4-9 内六角圆柱端紧定螺钉

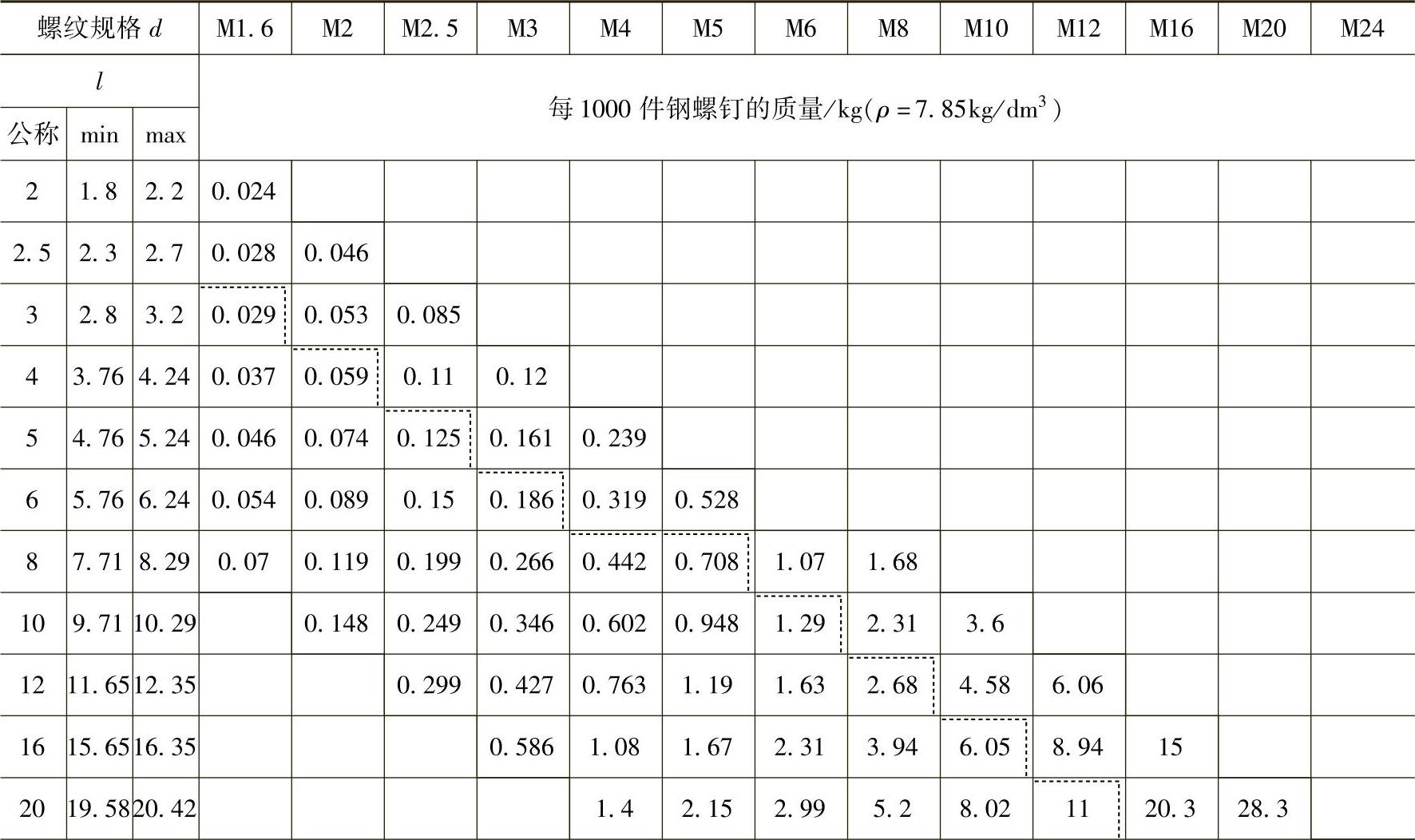

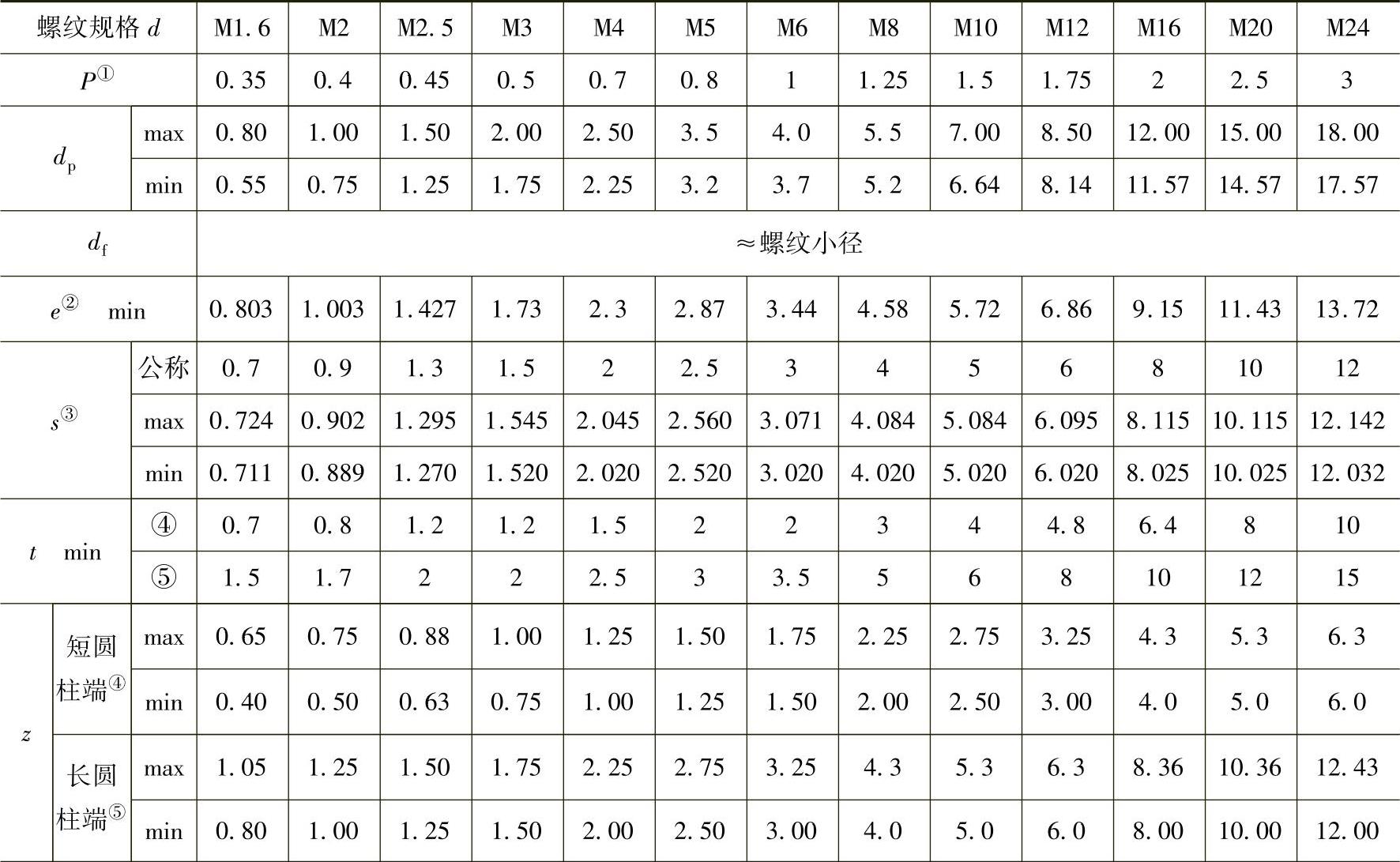

表2.4-24 尺寸 （单位：mm）

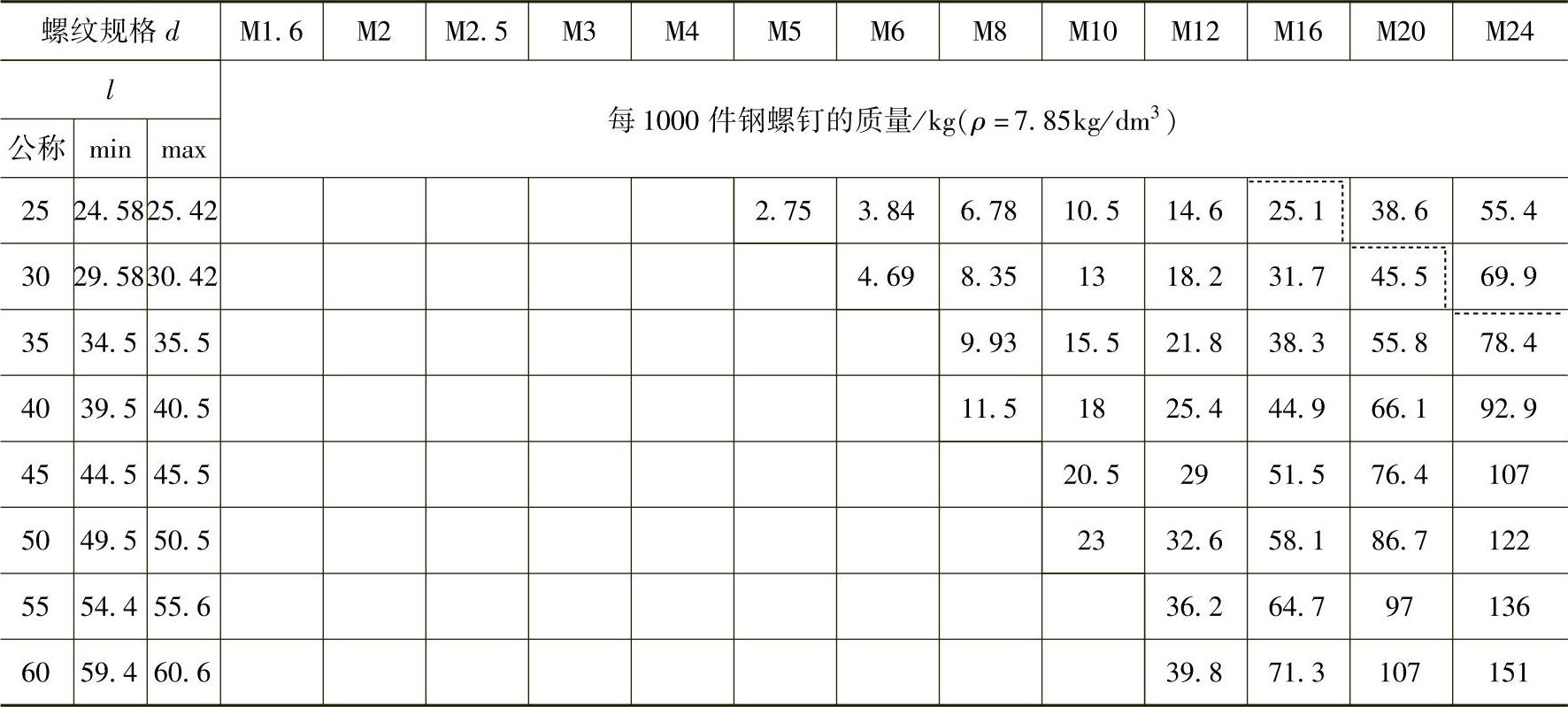

（续）

（续）

注：阶梯实线间为商品长度规格。

① P—螺距。

② 除M1.6、M2和M2.5外，e_min=1.14s_min。

③ s应用综合测量方法进行检验。

④ 用于公称长度在阶梯虚线以上的螺钉。

⑤ 用于公称长度在阶梯虚线以下的螺钉。

标记示例：

螺纹规格d=M6、公称长度l=12mm、性能等级为45H级、表面氧化的A级内六角圆柱端紧定螺钉的标记为：

螺钉GB/T 79 M6×12。
