电子数显深度卡尺

（见表6.2-7）

电子数显深度卡尺精确度高，读数直观。具有米制英制转换、任意位置清零、数据输出等功能。可进行深度、台阶的绝对测量和相对测量。另外还有大跨度（100～320）mm的电子数显深度卡尺。

数显深度卡尺的指示装置如图6.2-4所示。

带表深度卡尺是利用传动系统，将尺框测量面与尺身测量面相对移动转变为指针的回转运动，并借助主尺和原标尺对其相对移动所分隔的距离进行读数的测量工具。带表深度卡尺的指示装置见图6.2-5。

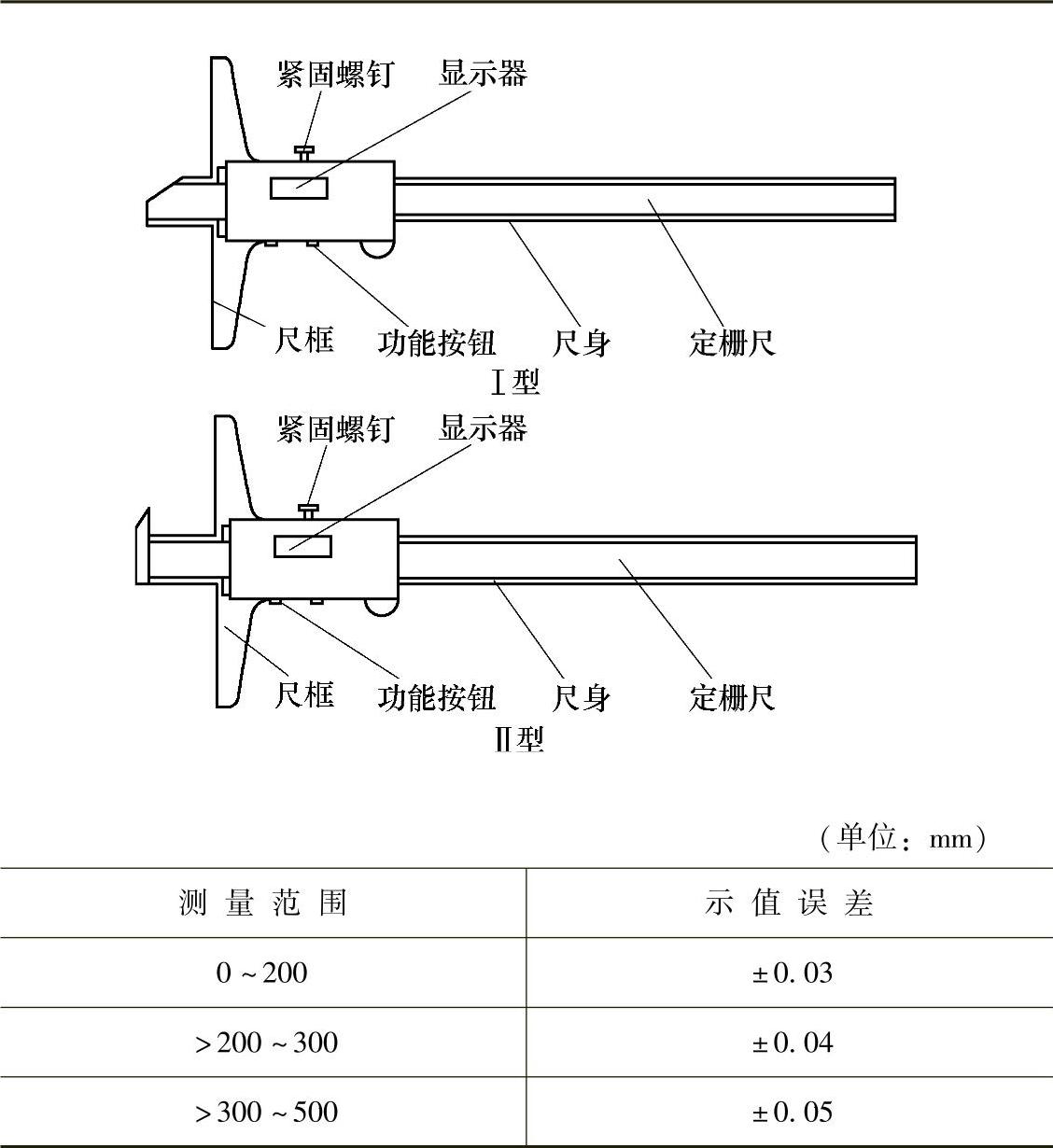

表6.2-7 电子数显深度卡尺（JB/T 5608—1991）

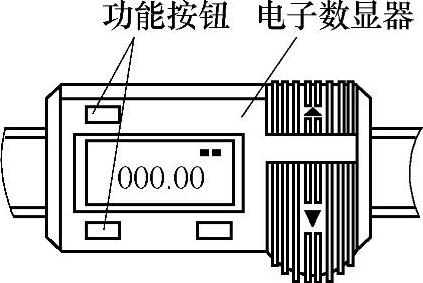

图6.2-4 数显深度卡尺的指示装置

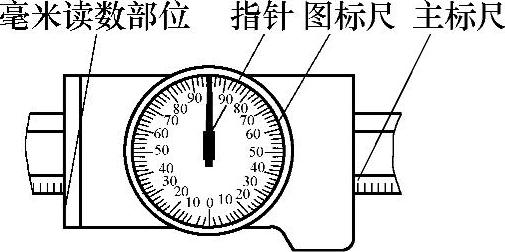

图6.2-5 带表深度卡尺的指示装置
