十字槽半沉头自攻螺钉

9.十字槽半沉头自攻螺钉

（GB/T 15856.3—2002）

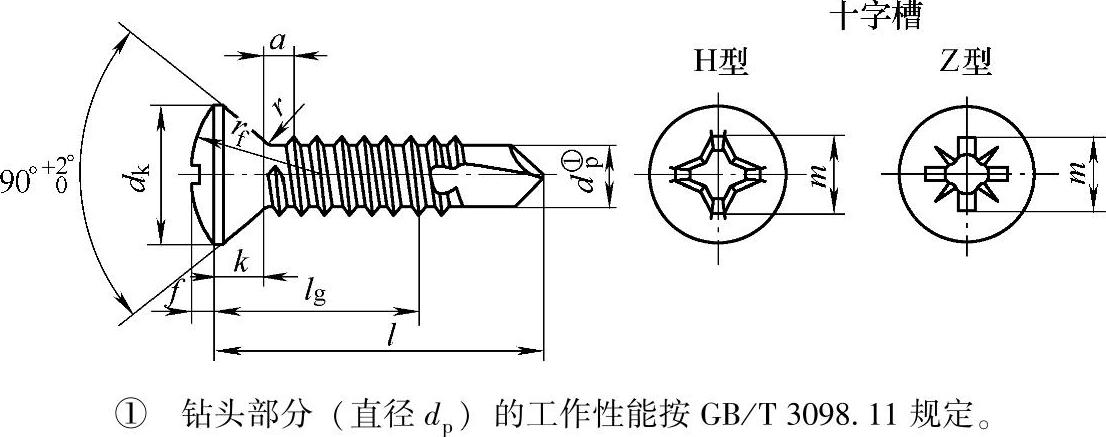

十字槽半沉头自攻螺钉如图2.6-9所示，尺寸见表2.6-17，技术条件和引用标准见表2.6-18。

图2.6-9 十字槽半沉头自攻螺钉

标记方法按GB/T 1237规定。

标记示例：

螺纹规格ST3.5、公称长度l=16mm，H型槽、镀锌钝化的十字槽半沉头自钻自攻螺钉的标记：

自攻螺钉GB/T 15856.3 ST3.5×16。

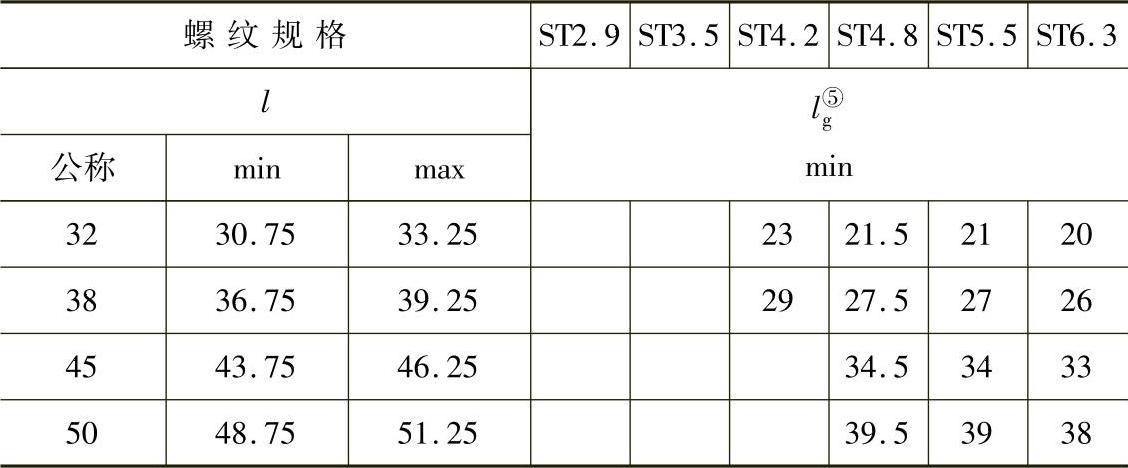

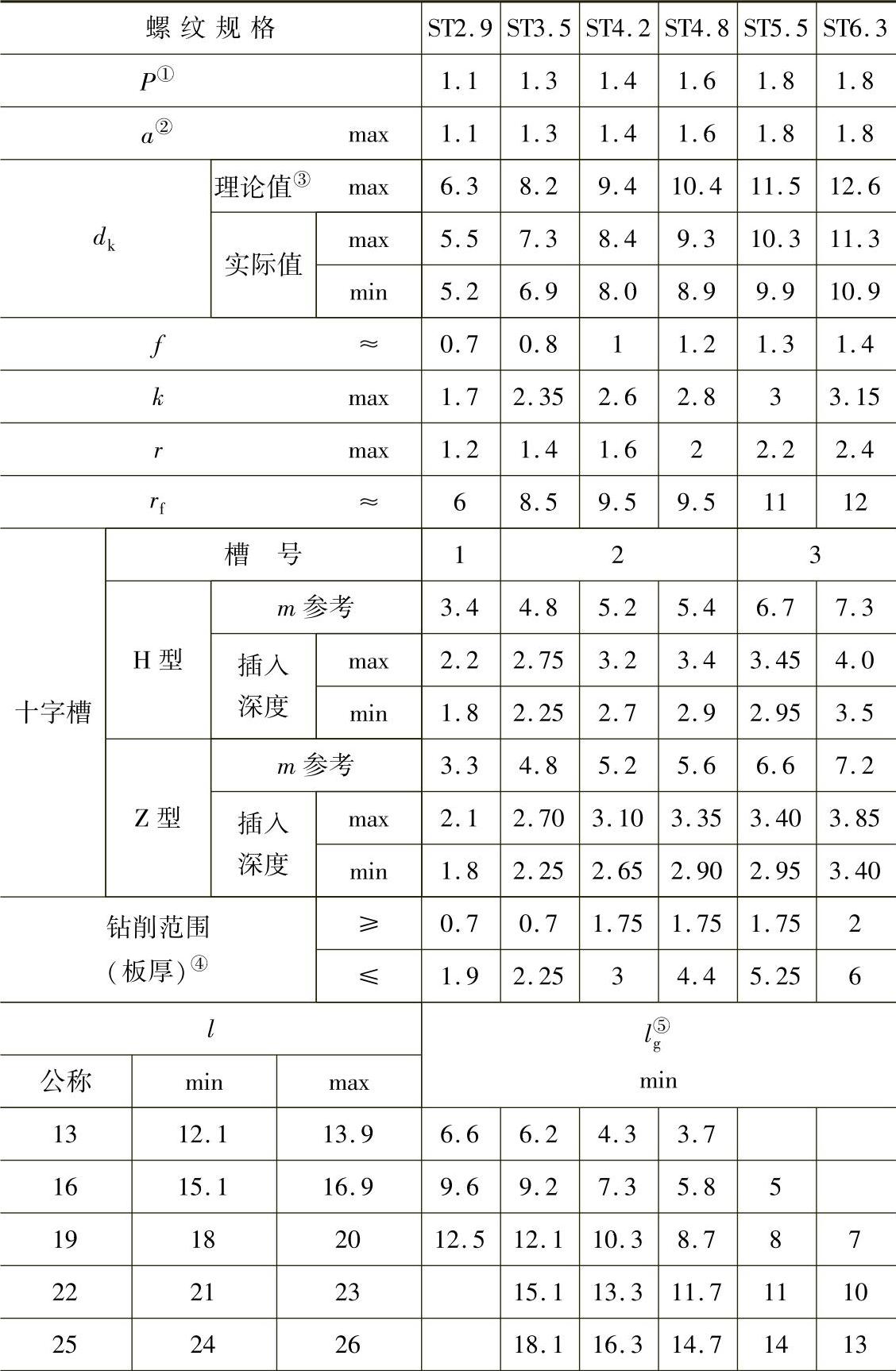

表2.6-17 尺寸 （单位：mm）

（续）

① P—螺距。

② a—最末一扣完整螺纹至支承面的距离。

③ 见GB/T 5279。

④ 为确定公称长度l，需对每个板的厚度加上间隙或夹层厚度。

⑤ l_g—第一扣完整螺纹至支承面的距离。

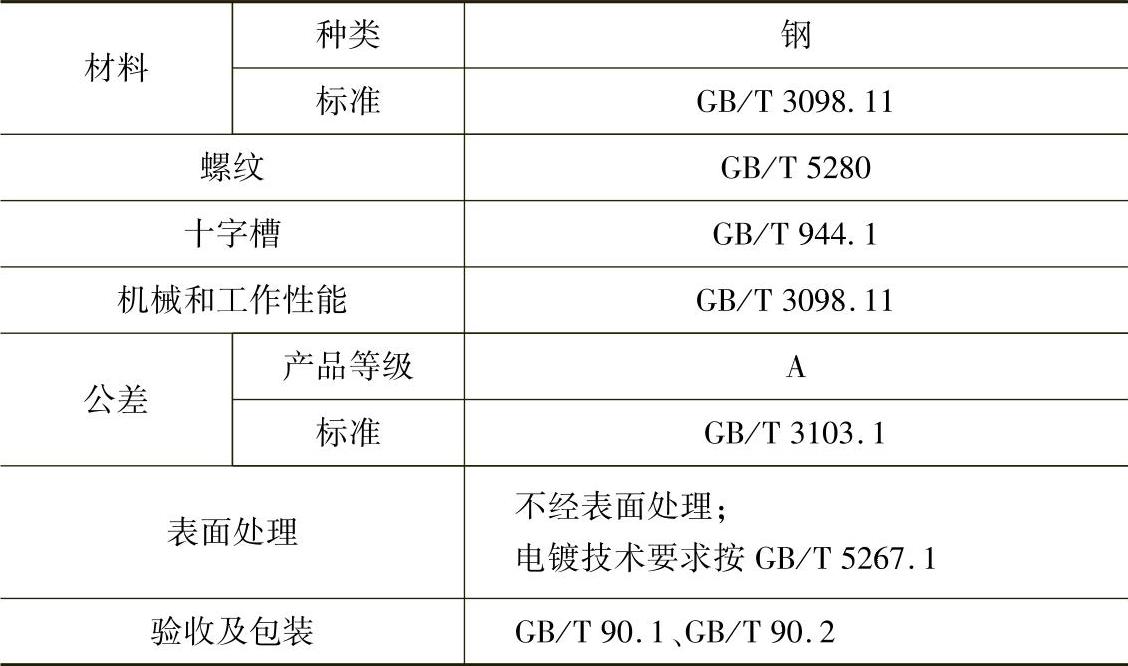

表2.6-18 技术条件和引用标准
