六角法兰面螺栓细牙小系列

2.六角法兰面螺栓细牙小系列

细牙小系列六角法兰面螺栓如图2.1-9～图2.1-12所示，尺寸见表2.1-23，技术条件及引用标准见表2.1-24。

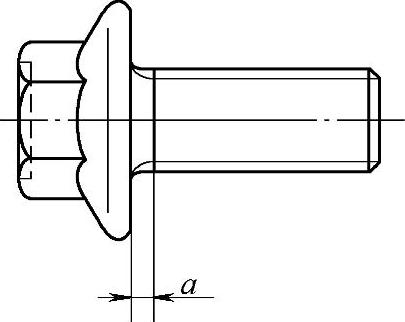

图2.1-12 制出全螺纹的六角法兰面螺栓

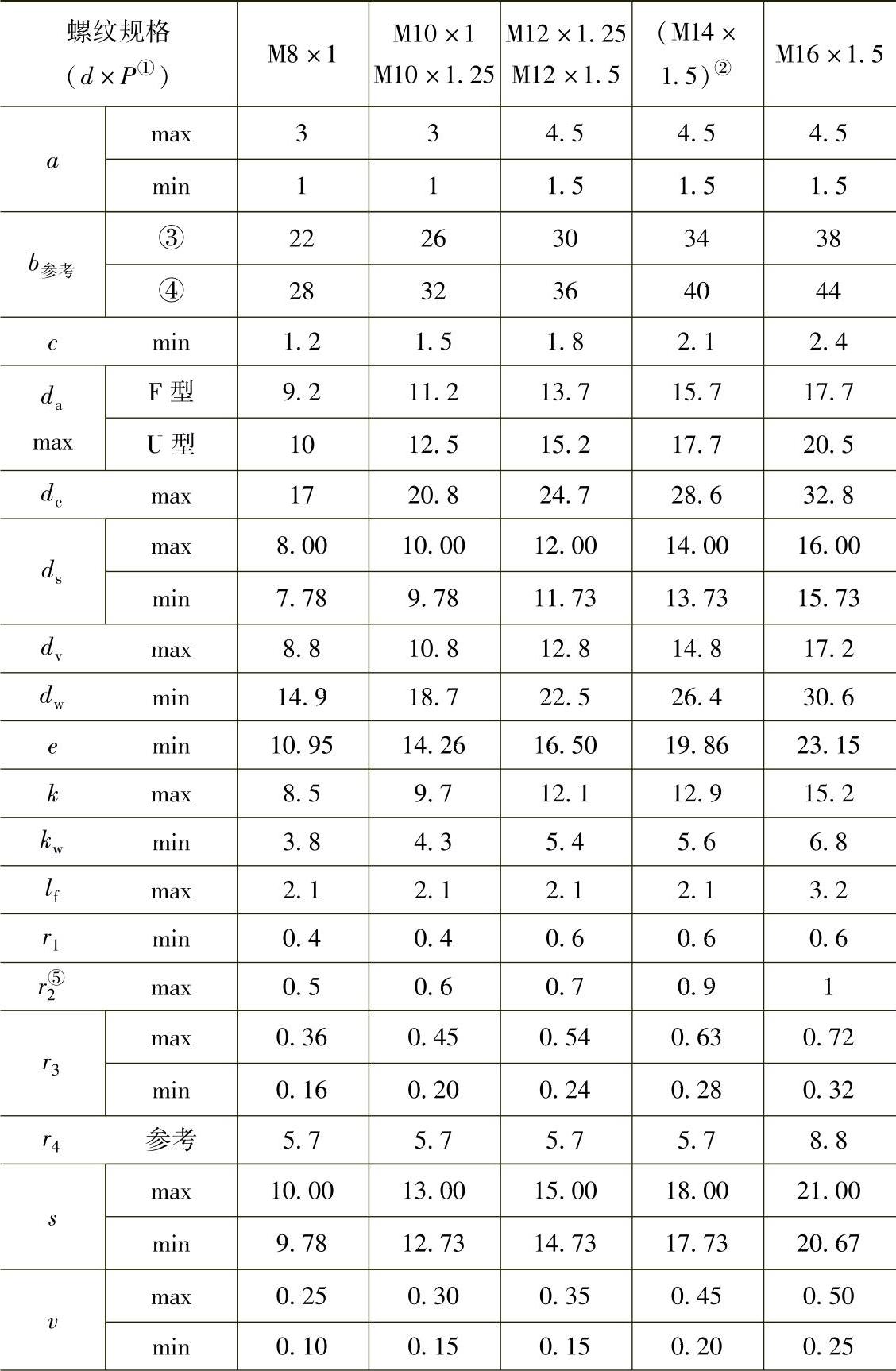

表2.1-23 尺寸 （单位：mm）

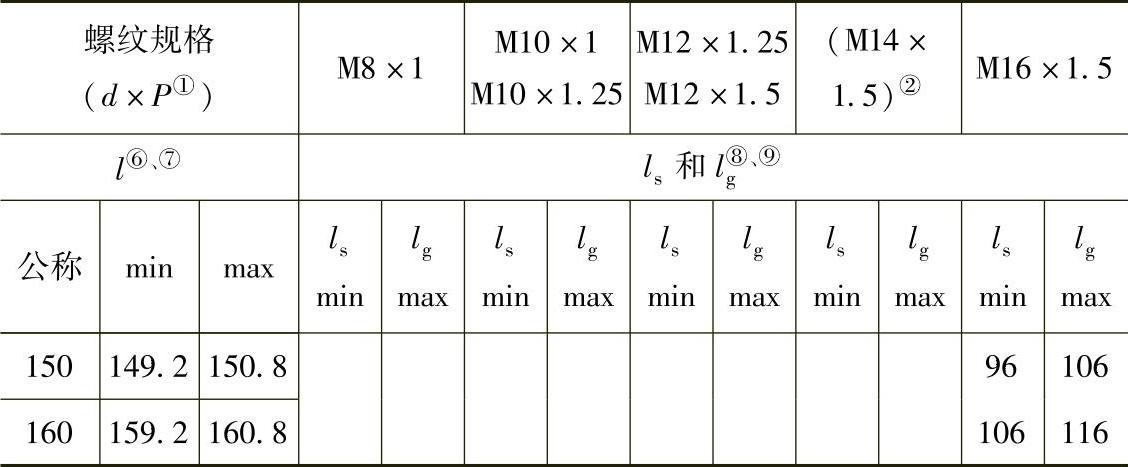

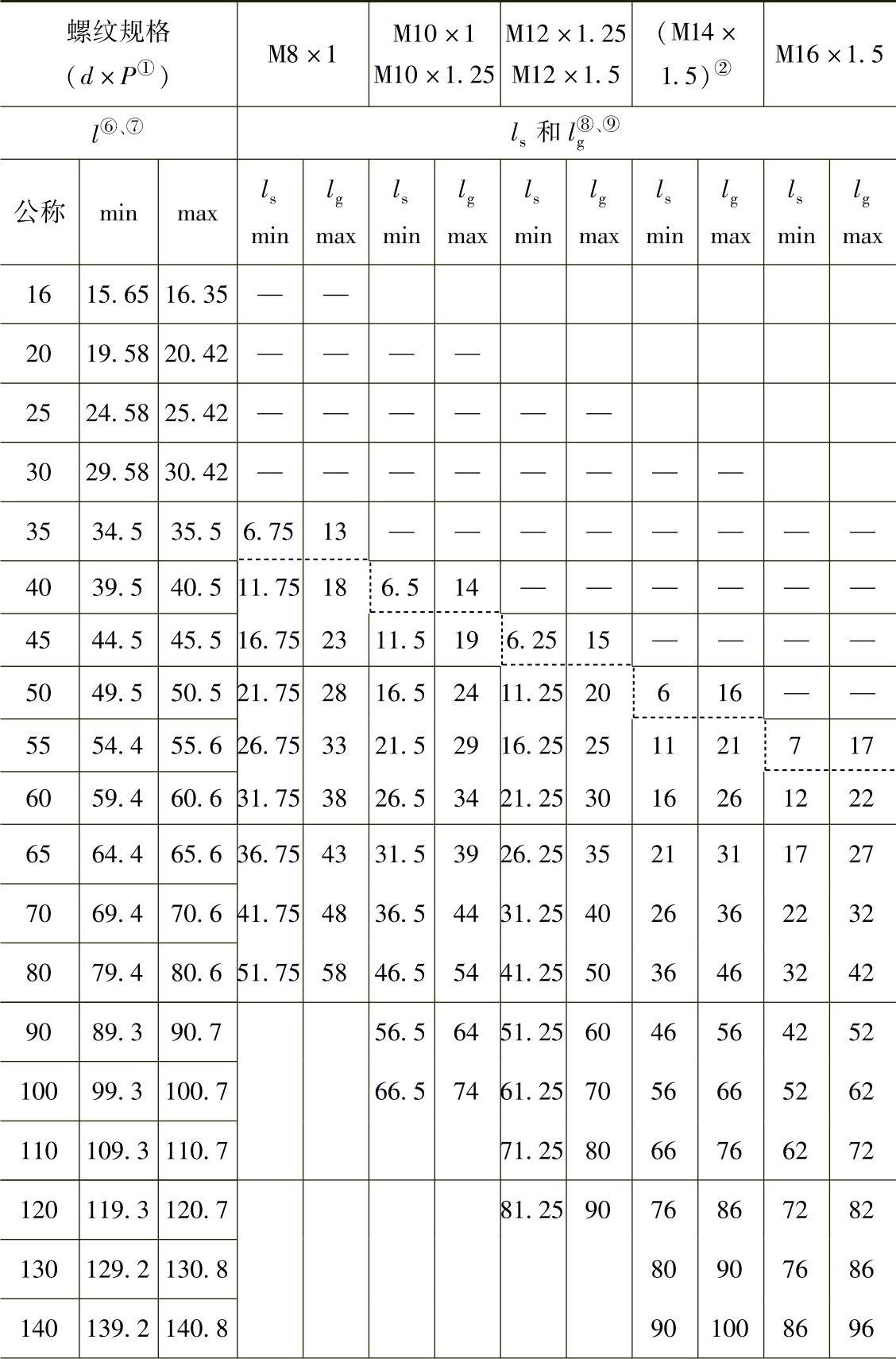

（续）

（续）

注：如产品通过了GB/T 16674.2附录的检验，则应视为是满足了尺寸c、e、k_w的要求。

① P—螺距。

② 尽可能不采用括号内的规格。

③ 用于l_公称≤125mm。

④ 用于125mm＜l_公称≤200mm。

⑤ r₂用于棱角或六角面。

⑥ 公称长度在虚线以上的应制出全螺纹。

⑦ 细杆型（R型）仅适用于公称长度在虚线以下的螺栓。

⑧ l_g为最小夹紧长度。

⑨ l_gmax=l_公称-b；l_smin=l_gmax-5P。

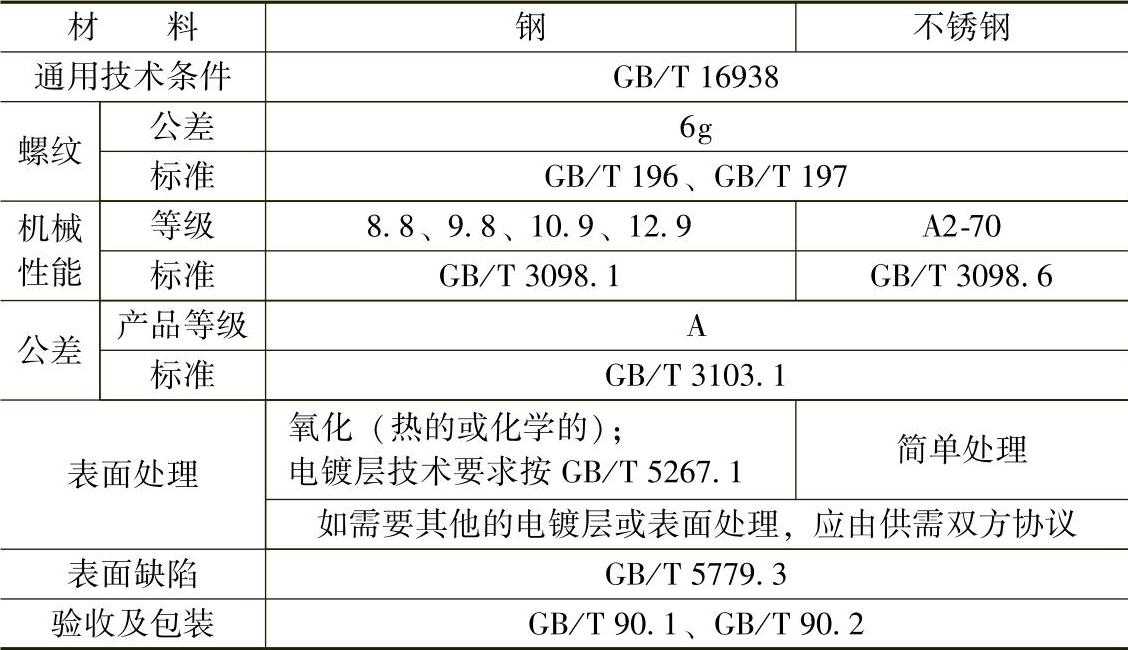

表2.1-24 技术条件及引用标准
