方头长圆柱端紧定螺钉

（GB 85—1988）

方头长圆柱端紧定螺钉如图2.4-12所示，尺寸见表2.4-29，技术条件和引用标准见表2.4-30。

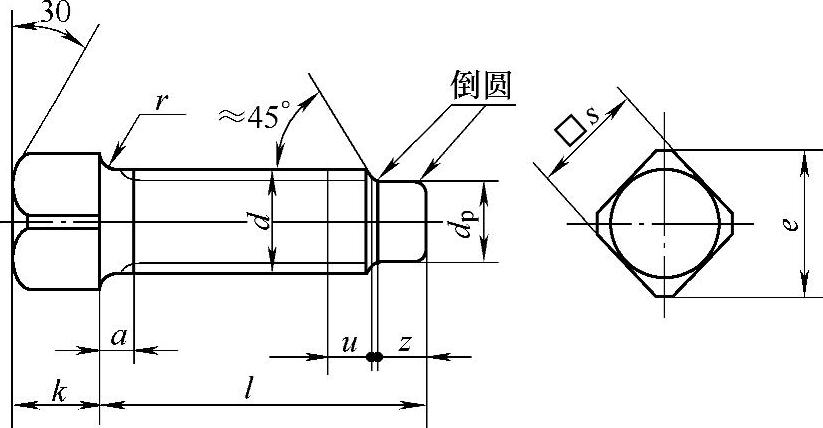

图2.4-12 方头长圆柱端紧定螺钉

标记方法按GB 1237规定

标记示例：

螺纹规格d=M10公称长度l=30mm，性能等级为33H，表面氧化的方头长圆柱端紧定螺钉的标记：螺钉GB 85 M10×30。

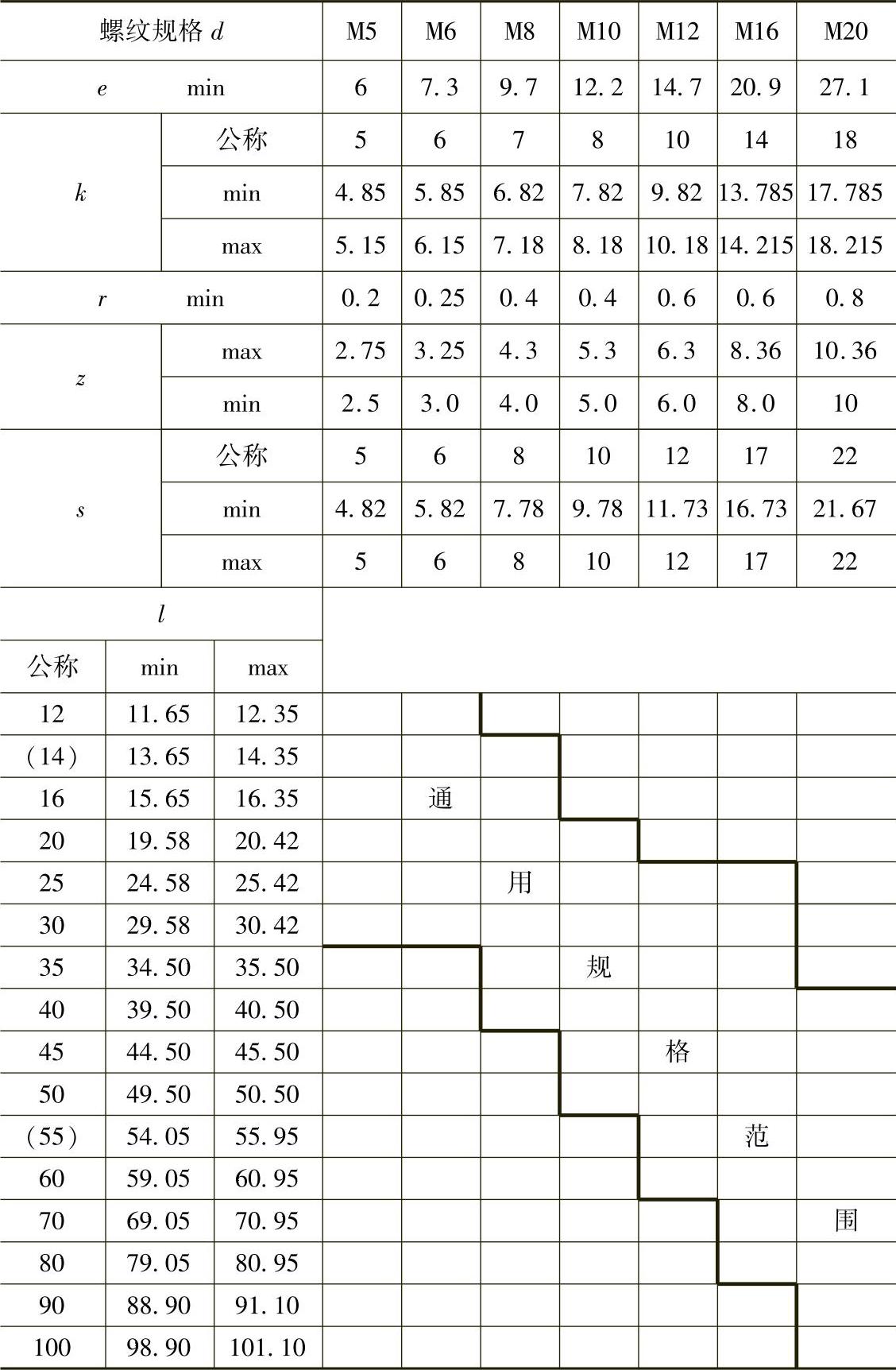

表2.4-29 尺寸

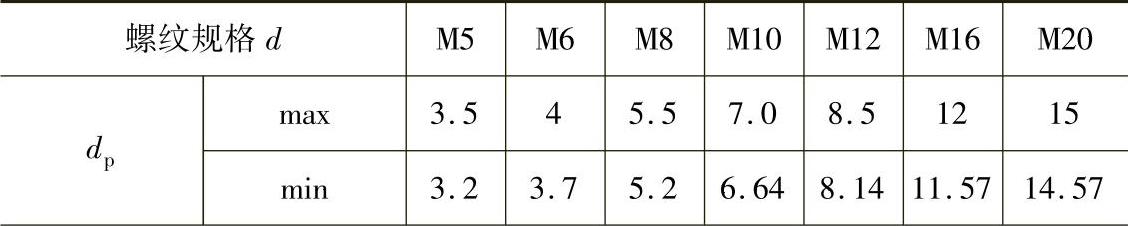

（续）

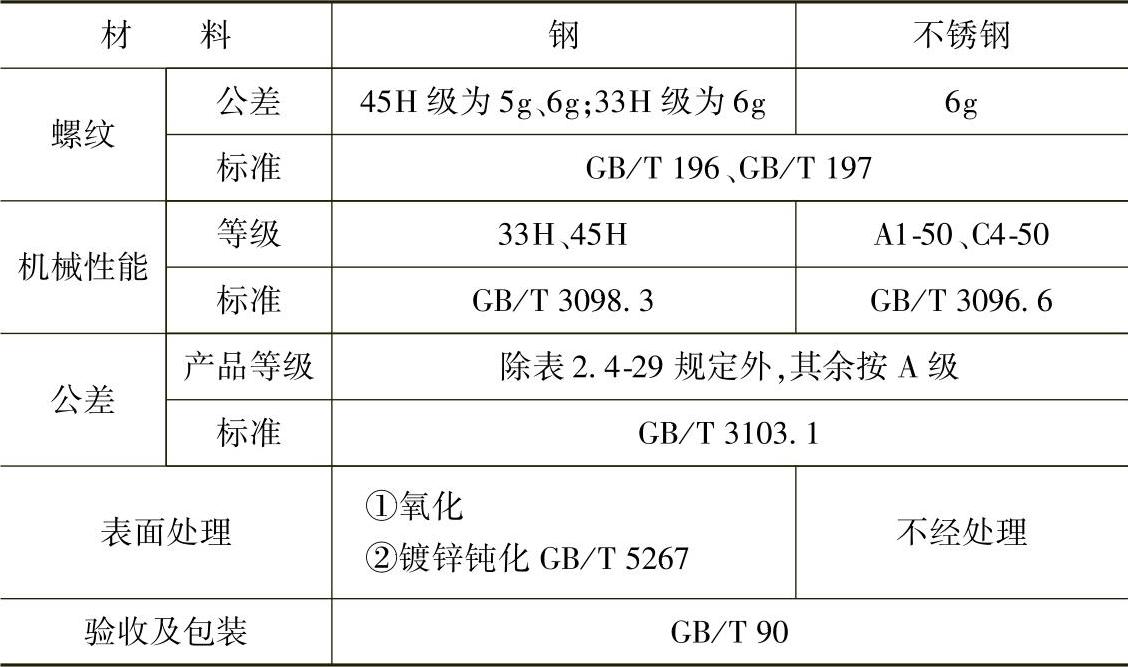

表2.4-30 技术条件和引用标准
