B级等长双头螺柱

1.B级等长双头螺柱

B级等长双头螺柱如图2.2-3所示，尺寸见表2.2-4，技术条件和引用标准见表2.2-5。

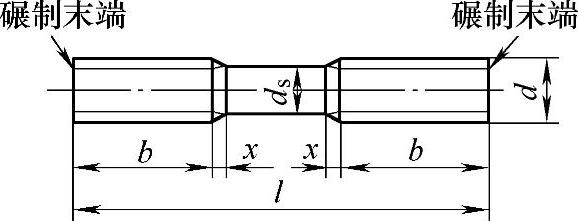

图2.2-3 B级等长双头螺柱

标记示例：

螺纹规格d=M12、公称长度l=100mm、性能等级为4.8级、不经表面处理的B级等长双头螺柱的标记：

螺柱GB/T 901 M12×100。

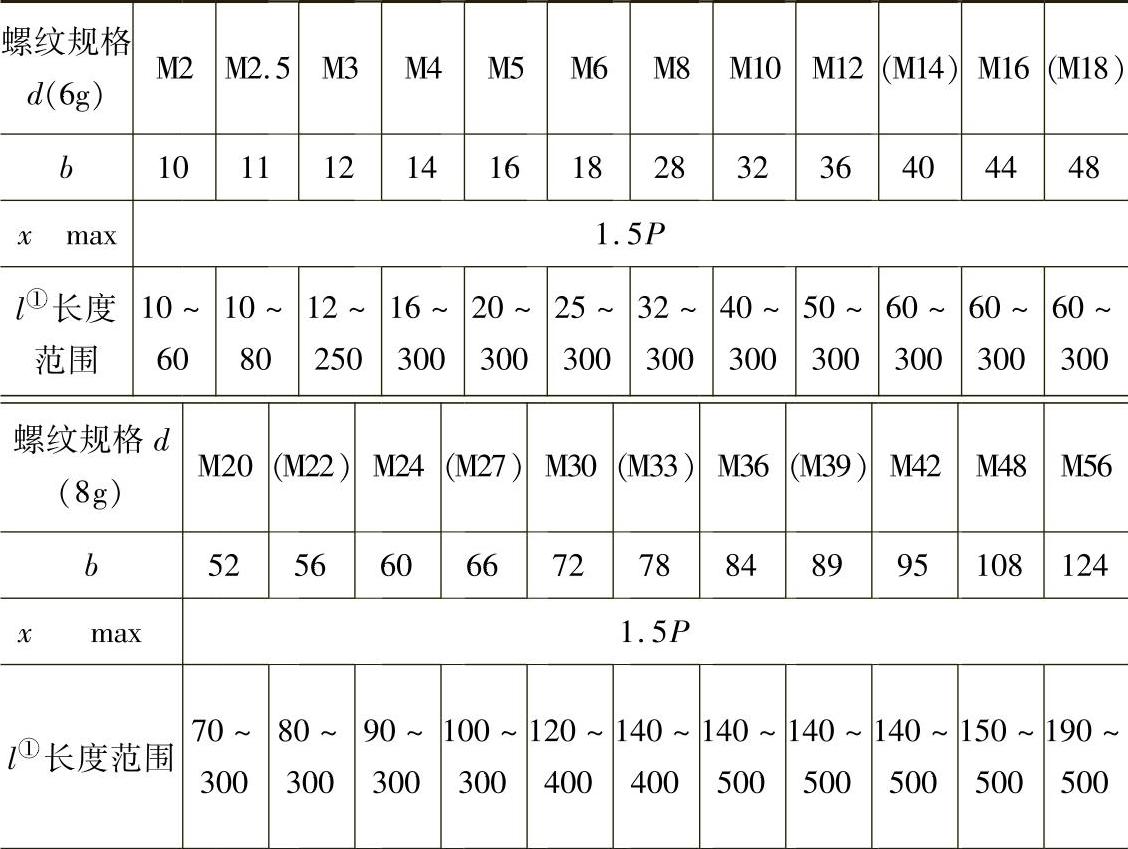

表2.2-4 尺寸 （单位：mm）

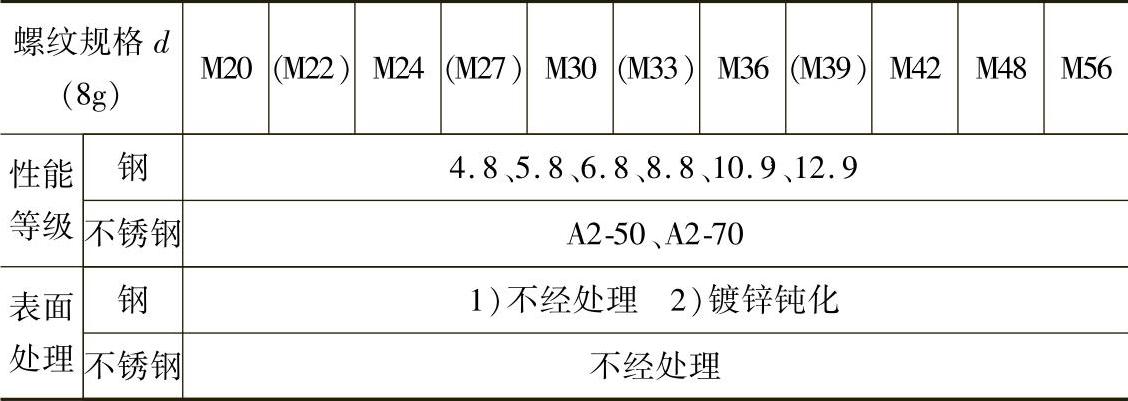

（续）

注：尽可能不采用括号内的规格。

① 长度系列（单位为mm）为10、12、（14）、16、（18）、20、（22）、25、（28）、30、（32）、35、（38）、40、45、50、（55）、60、（65）、70、（75）、80、（85）、90、（95）、100～250（10进位）、280、300、320、350、380、400、420、450、480、500。

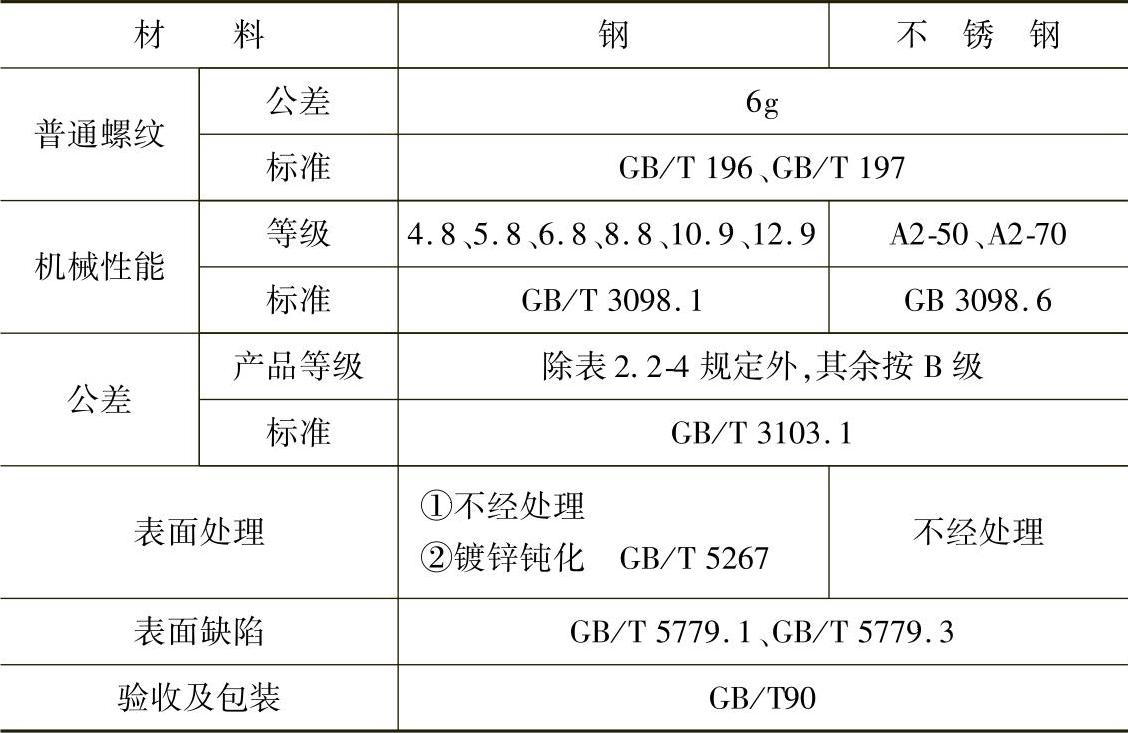

表2.2-5 技术条件和引用标准

注：根据使用要求，可采用30Cr、40Cr、30CrMnSi、35CrMoA、40MnA、及40B等材料制造螺柱，其性能按供需双方协议。
