1.6.6 紧固件机械性能——螺栓与螺钉的扭矩试验和破坏扭矩

1.扭矩试验

（1）原理将试验的螺栓或螺钉夹紧在试验装置中，测定其破坏扭矩。

（2）装置

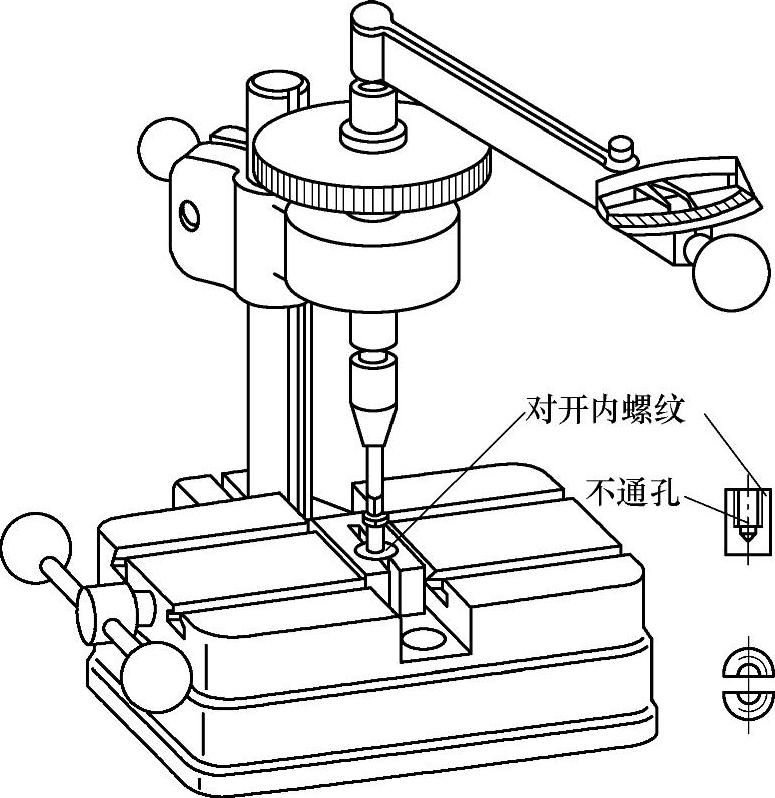

①扭力试验装置，如图1.6-18所示。

图1.6-18 扭力试验装置

②扭力的示值不应超过对试件规定的最小破坏扭矩的五倍；扭力计的最大误差为试件最小破坏扭矩的7%。

（3）试验要求试验时，螺栓或螺钉应只承受扭力，其值按表1.6-4规定。在达到最小破坏扭矩之前，试件不得断裂。试验时，螺栓或螺钉头部和螺纹部分不应有摩擦而影响试验结果。

（4）程序将螺栓或螺钉件插入试验夹具内，至少有两扣完整的螺纹，同时夹具和螺栓或螺钉头之间应至少留出一个螺纹直径的长度，然后夹紧，连续平稳施加扭矩。

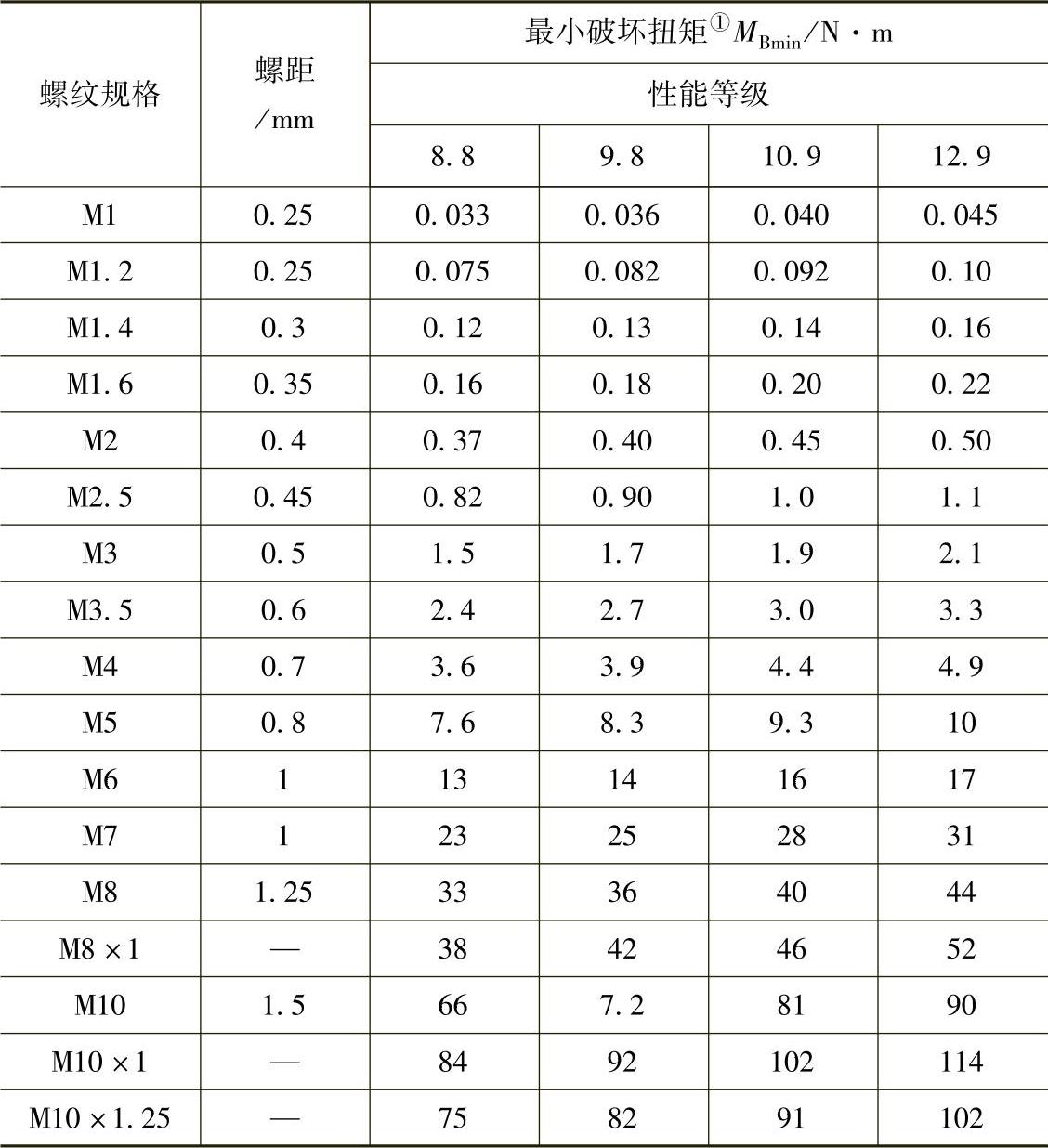

表1.6-4 最小破坏扭矩（摘自GB/T 3098.13—1996）

① 最小破坏扭矩值适用于6g、6f和6e的螺纹。

（5）最小破坏扭矩按下列公式确定最小破坏扭矩：

M_Bmin=τ_Bmin·W_Pmin

式中 W_Pmin=π/16·d³_lmin

τ_Bmin=X·σ_bmin

式中 M_Bmin——最小破坏扭矩（见表1.6-5）；

τ_B——抗扭强度；

W_P——抗扭截面模数；

d_lmin——外螺纹小径最小值；

σ_b——抗拉强度；

X——强度比τ/σ_b（见表1.6-5）。
