A级、B级六角头螺栓

1.A级、B级六角头螺栓

六角头螺栓外形如图2.1-2所示，尺寸见表2.1-1和表2.1-2。技术条件和引用标准见表2.1-3。

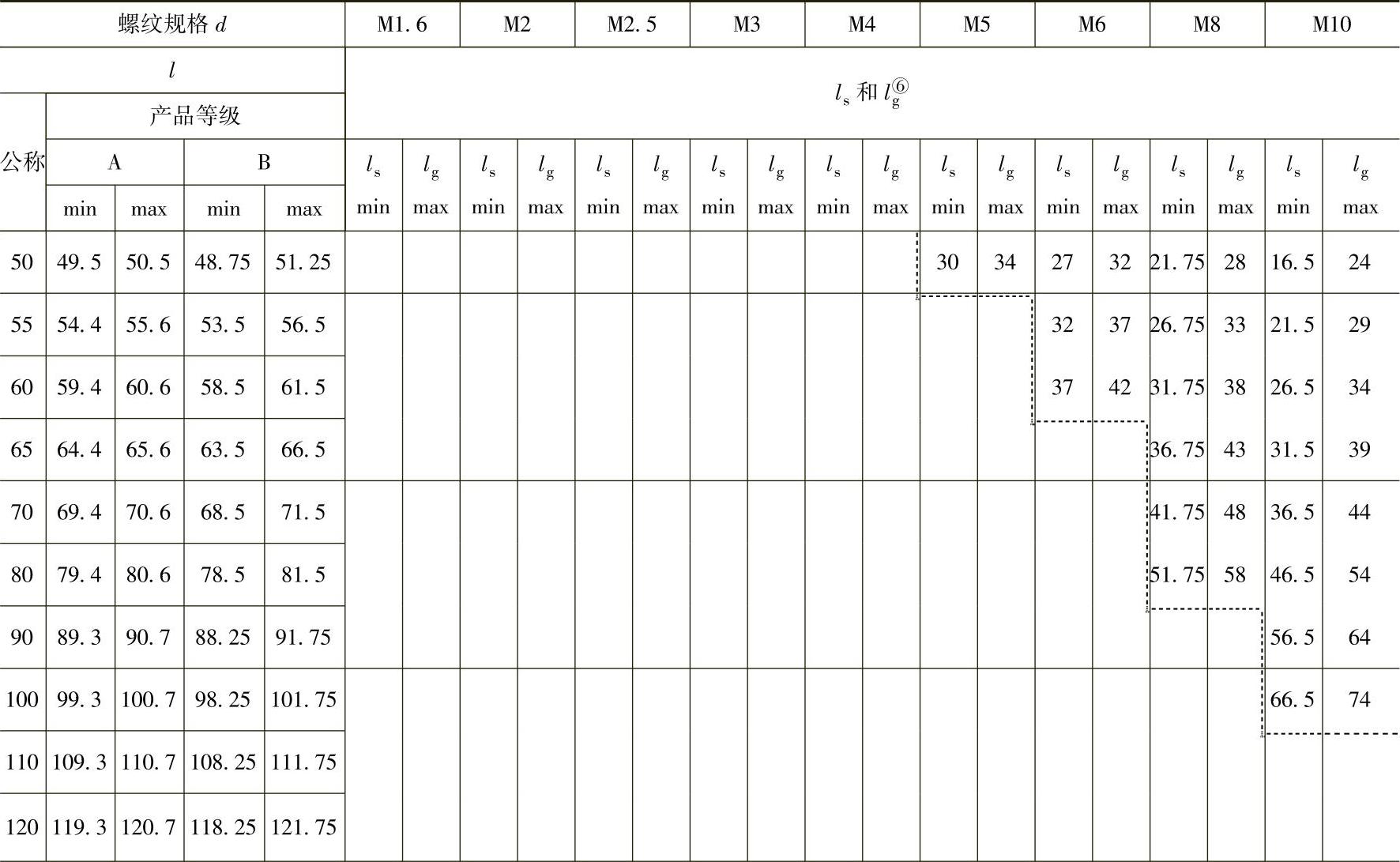

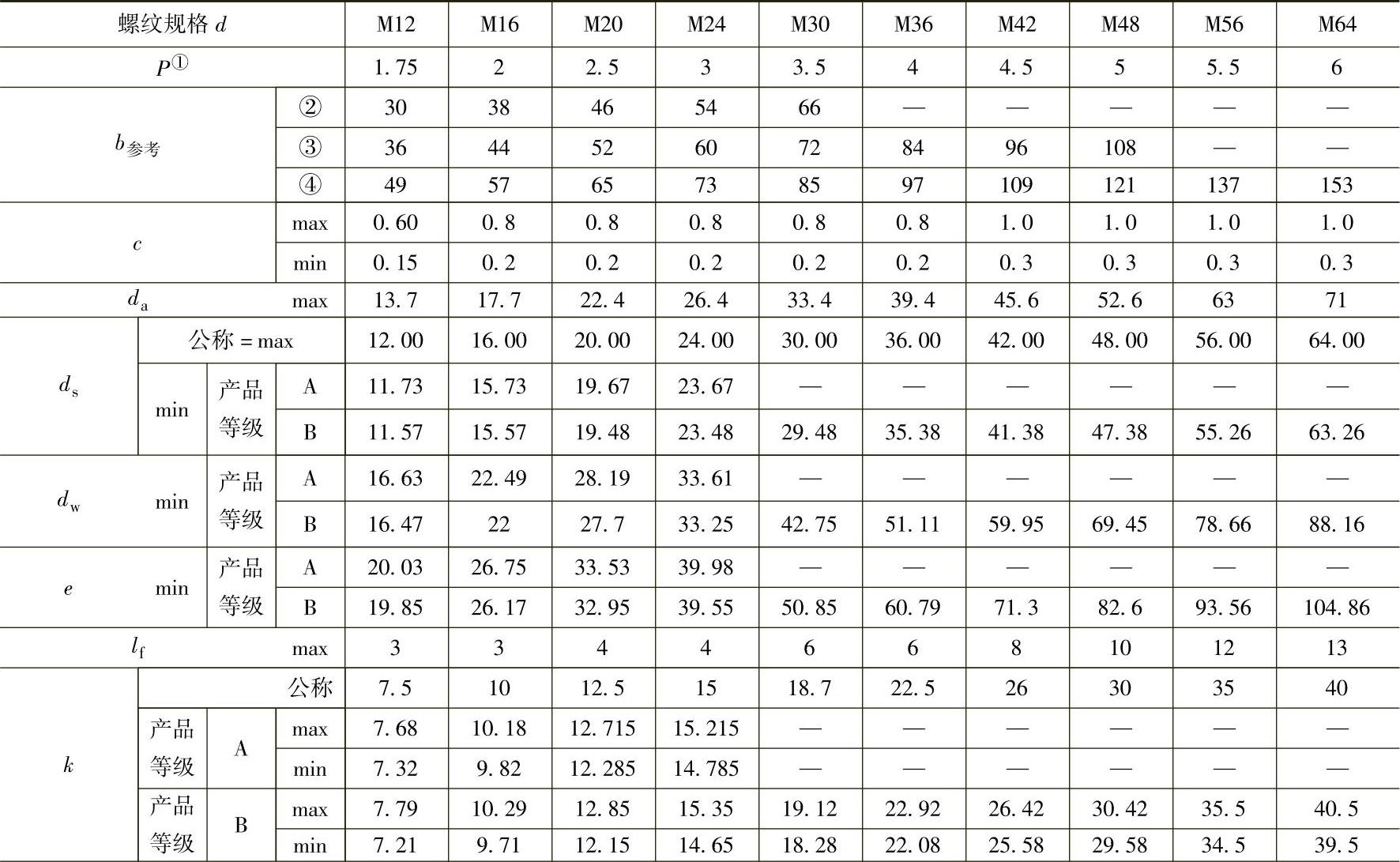

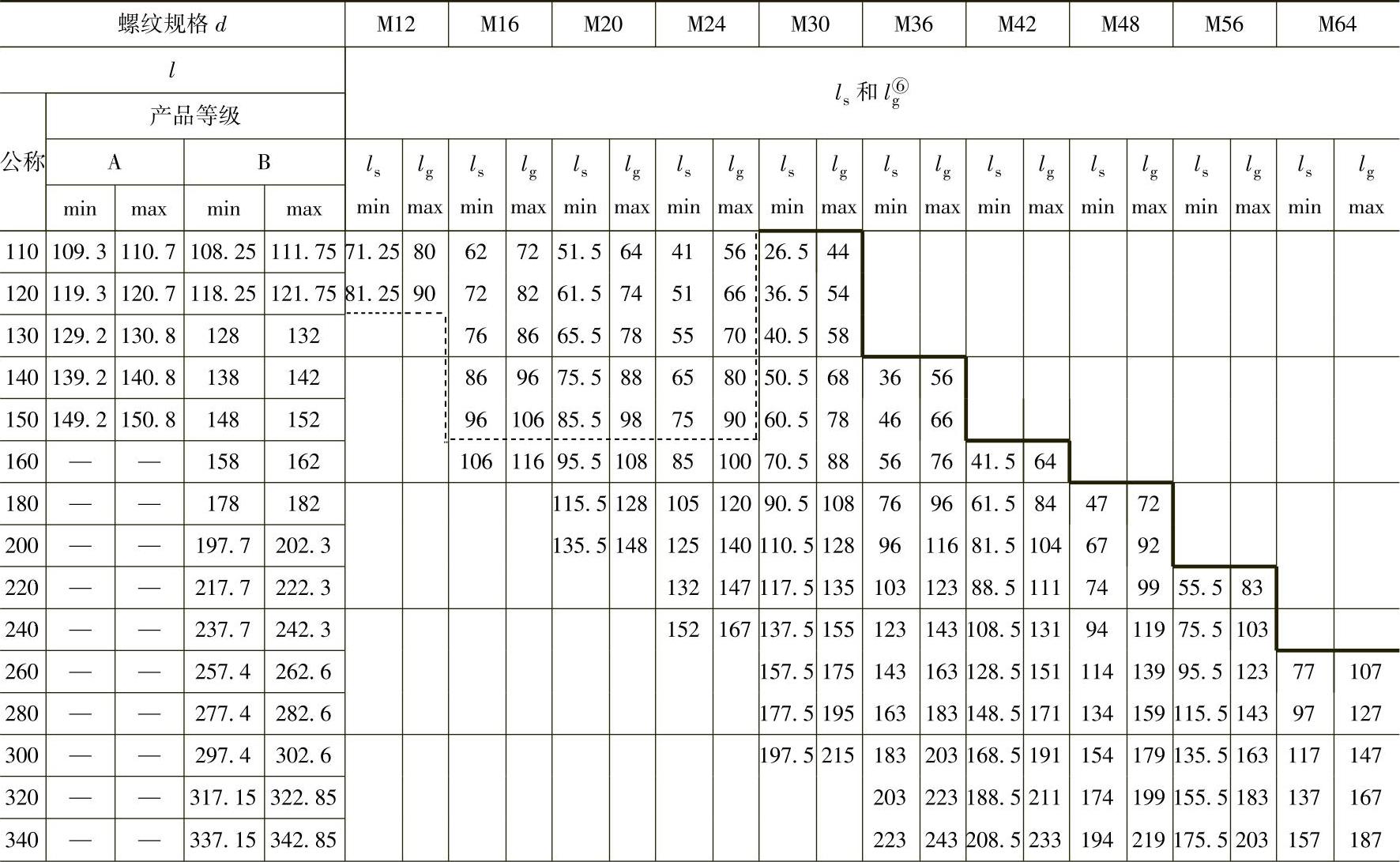

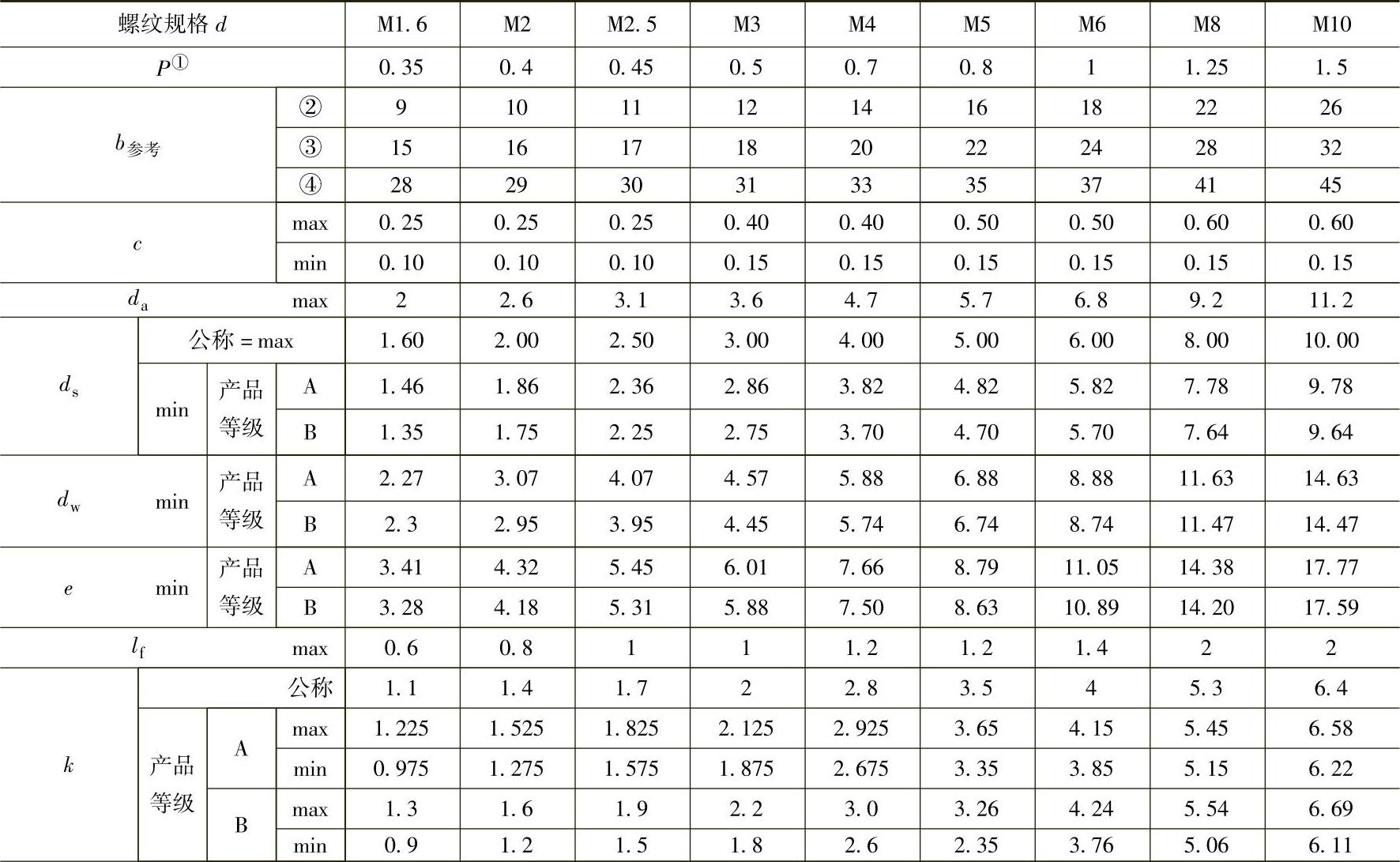

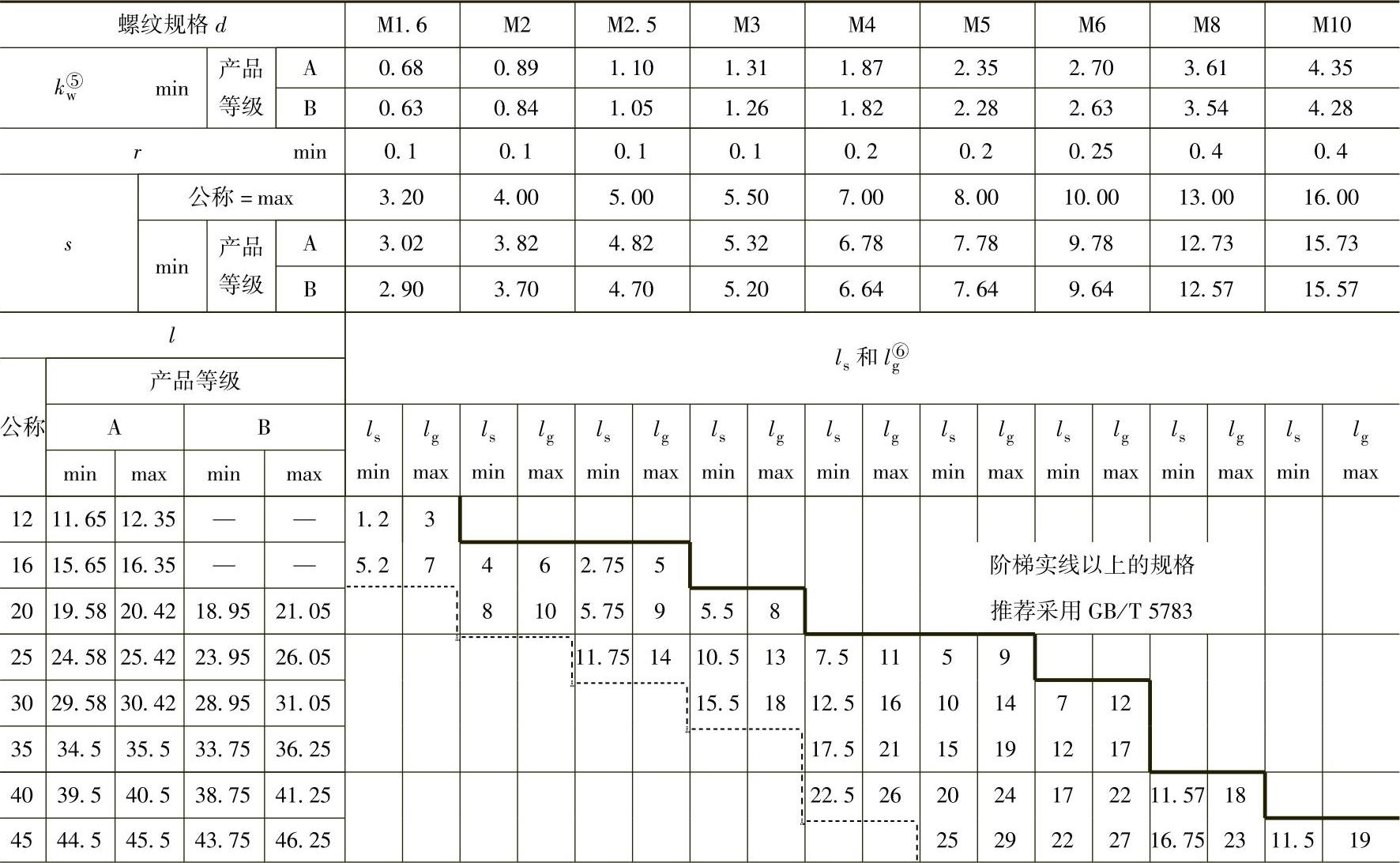

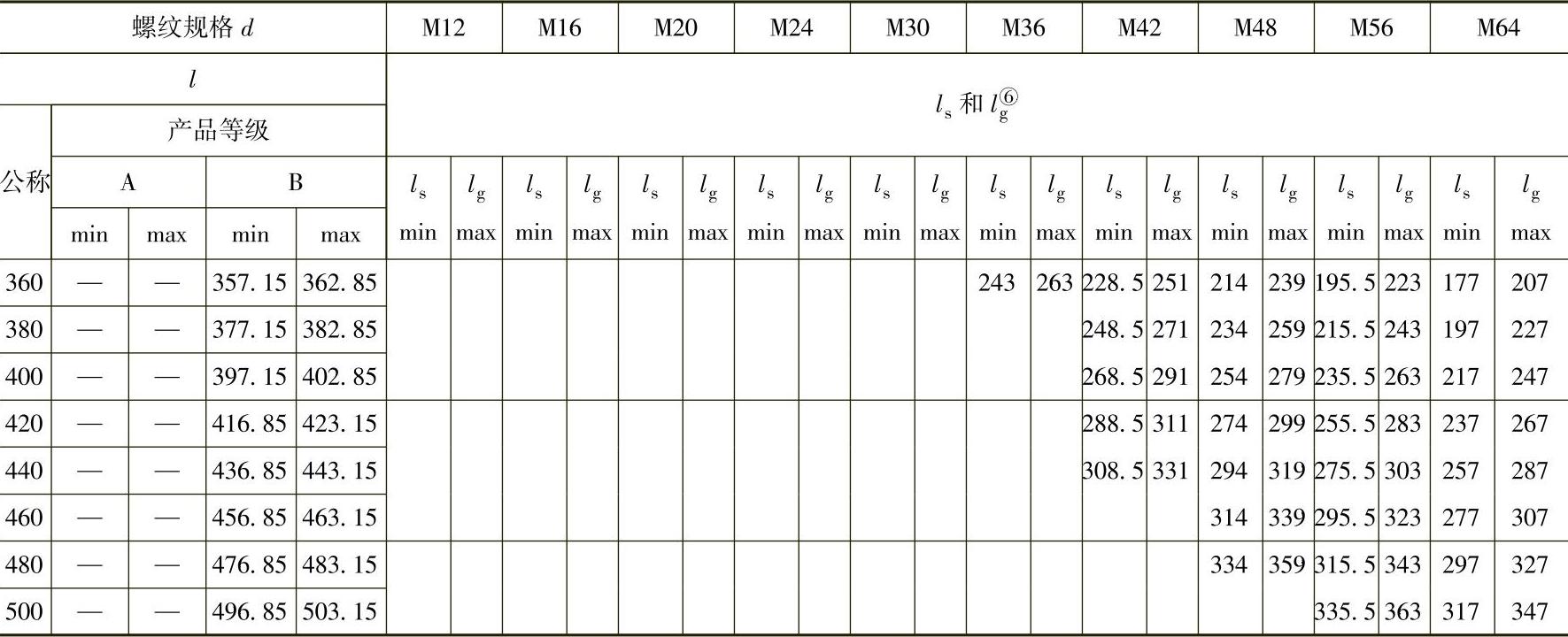

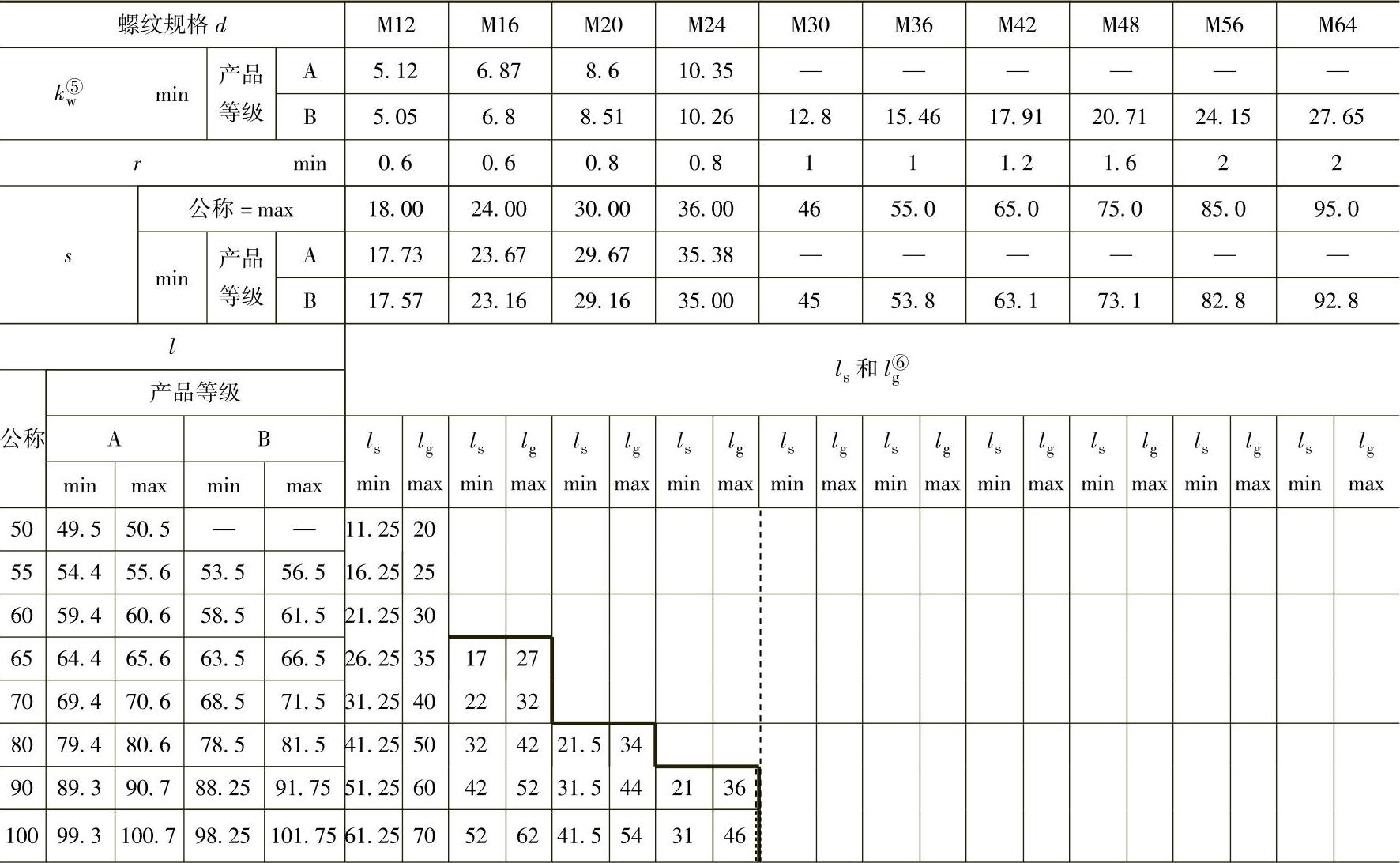

表2.1-1 尺寸（优选的螺纹规格） （单位：mm）

（续）

（续）

（续）

（续）

（续）

（续）

注：1.商品长度规格由l_s和l_g确定。

2.阶梯虚线以上的为A级产品，以下的为B级产品。

① P—螺距；

② l_公称≤125mm；

③ 125mm＜l_公称≤200mm；

④ l_公称＞200mm；

⑤ k_wmin=0.7k_min；

⑥ l_gmax=l_公称-b，l_smin=l_gmax-5P。

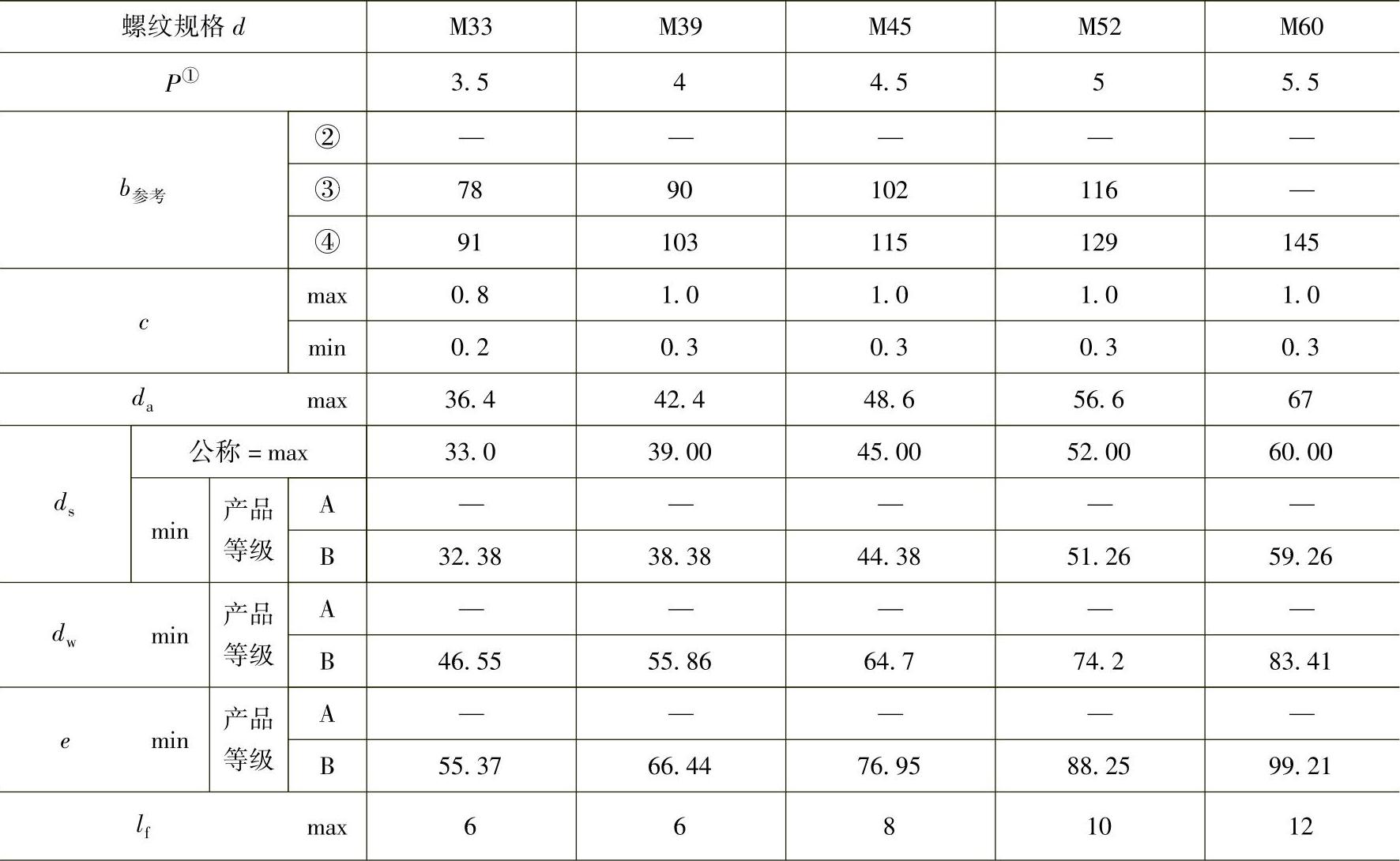

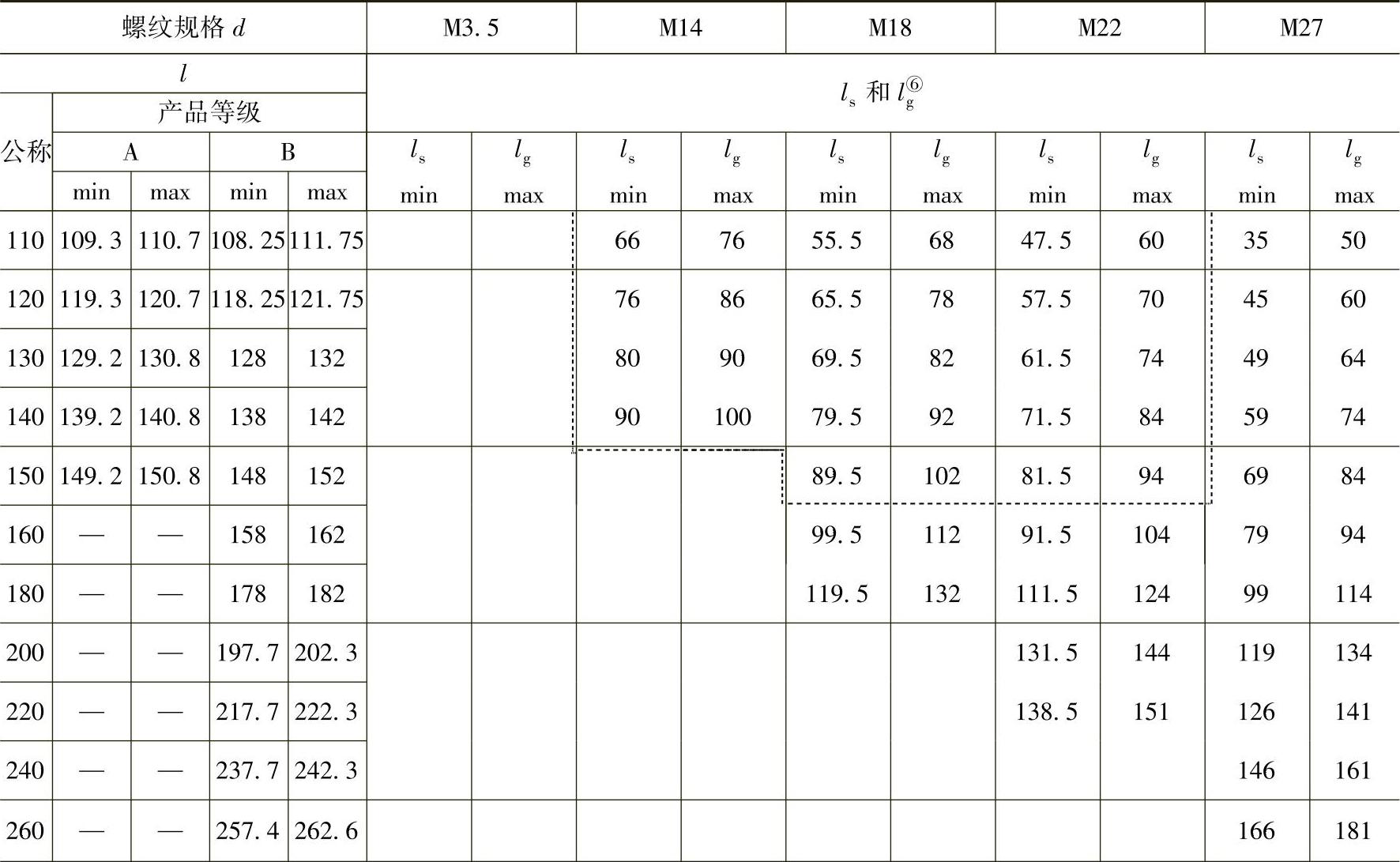

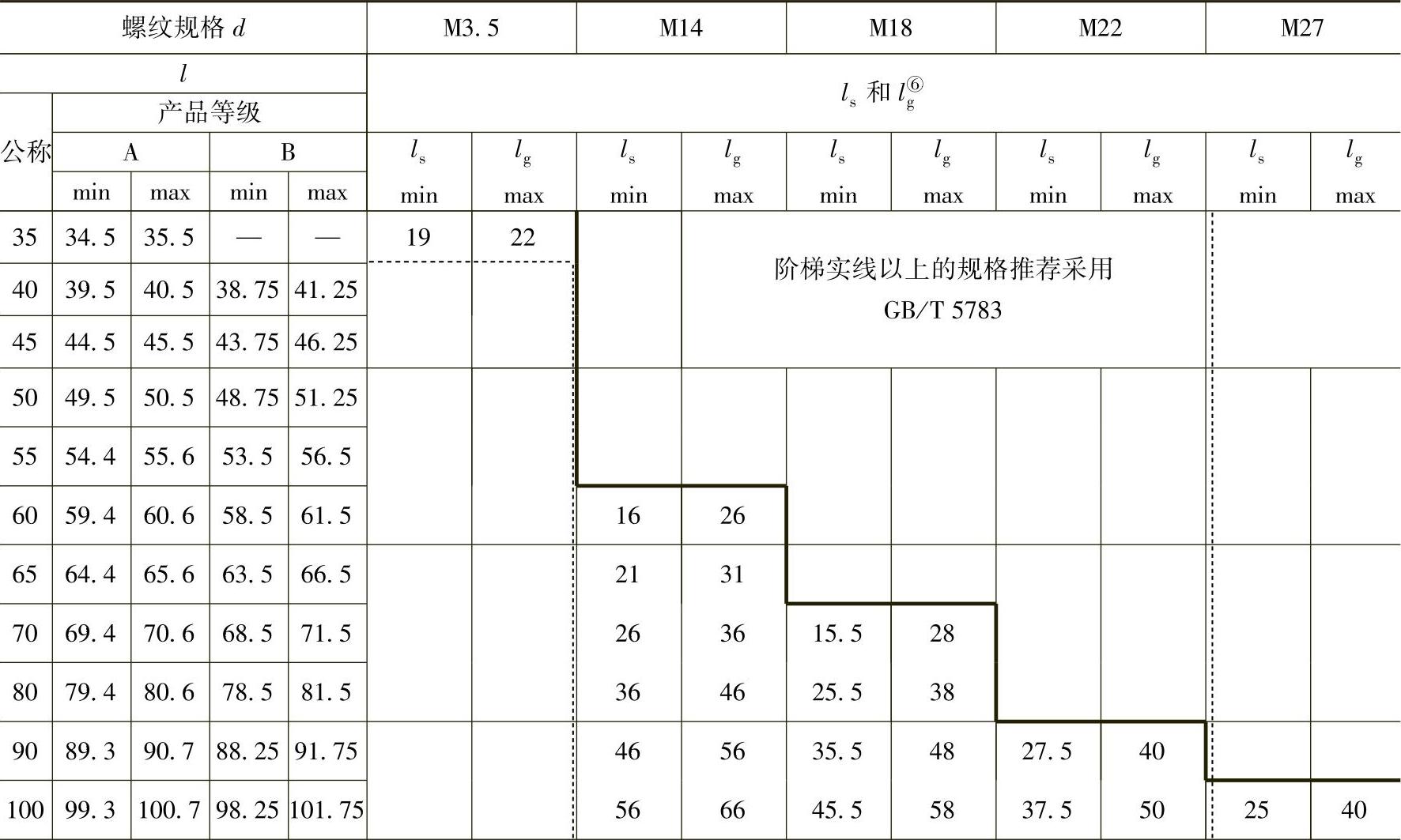

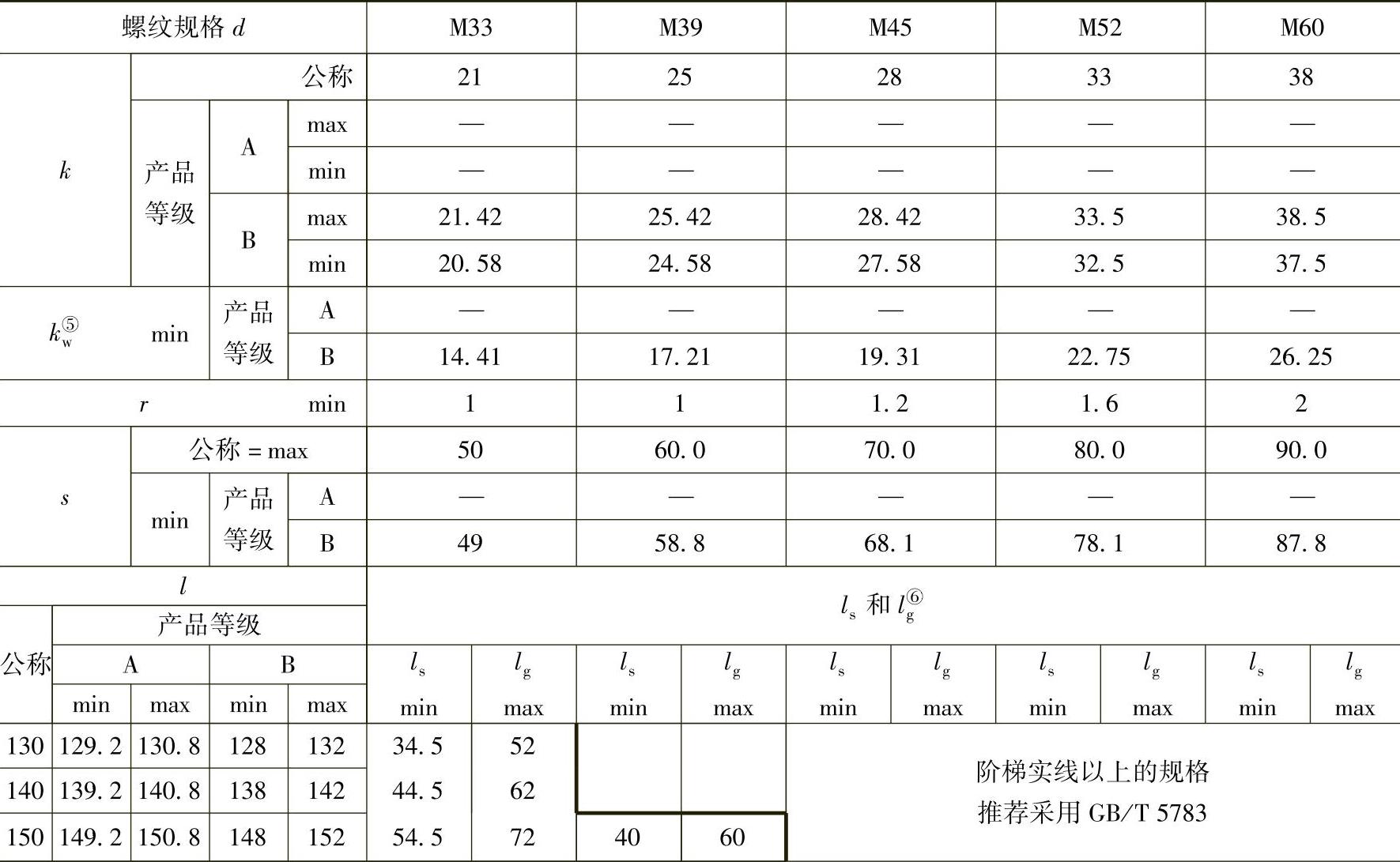

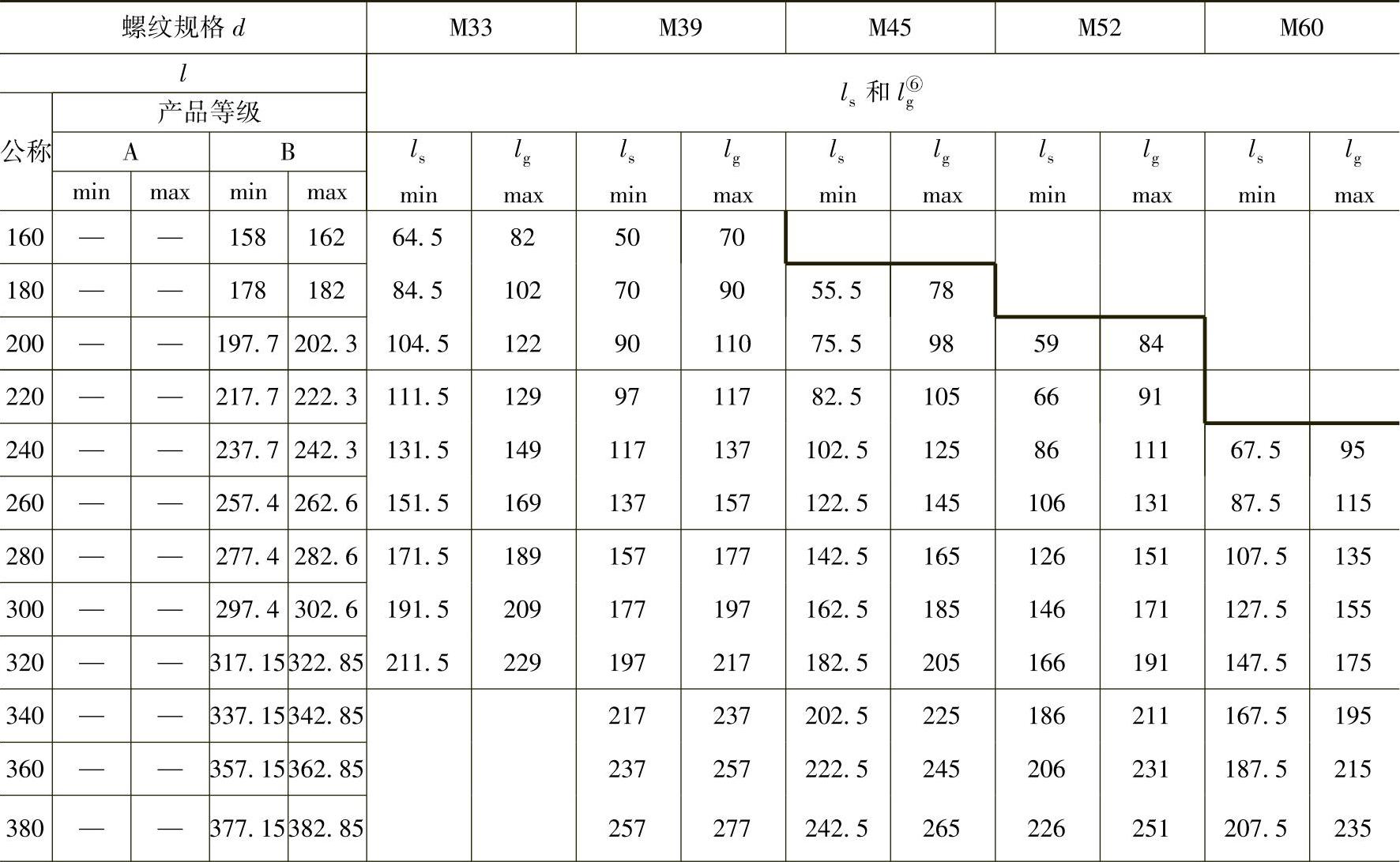

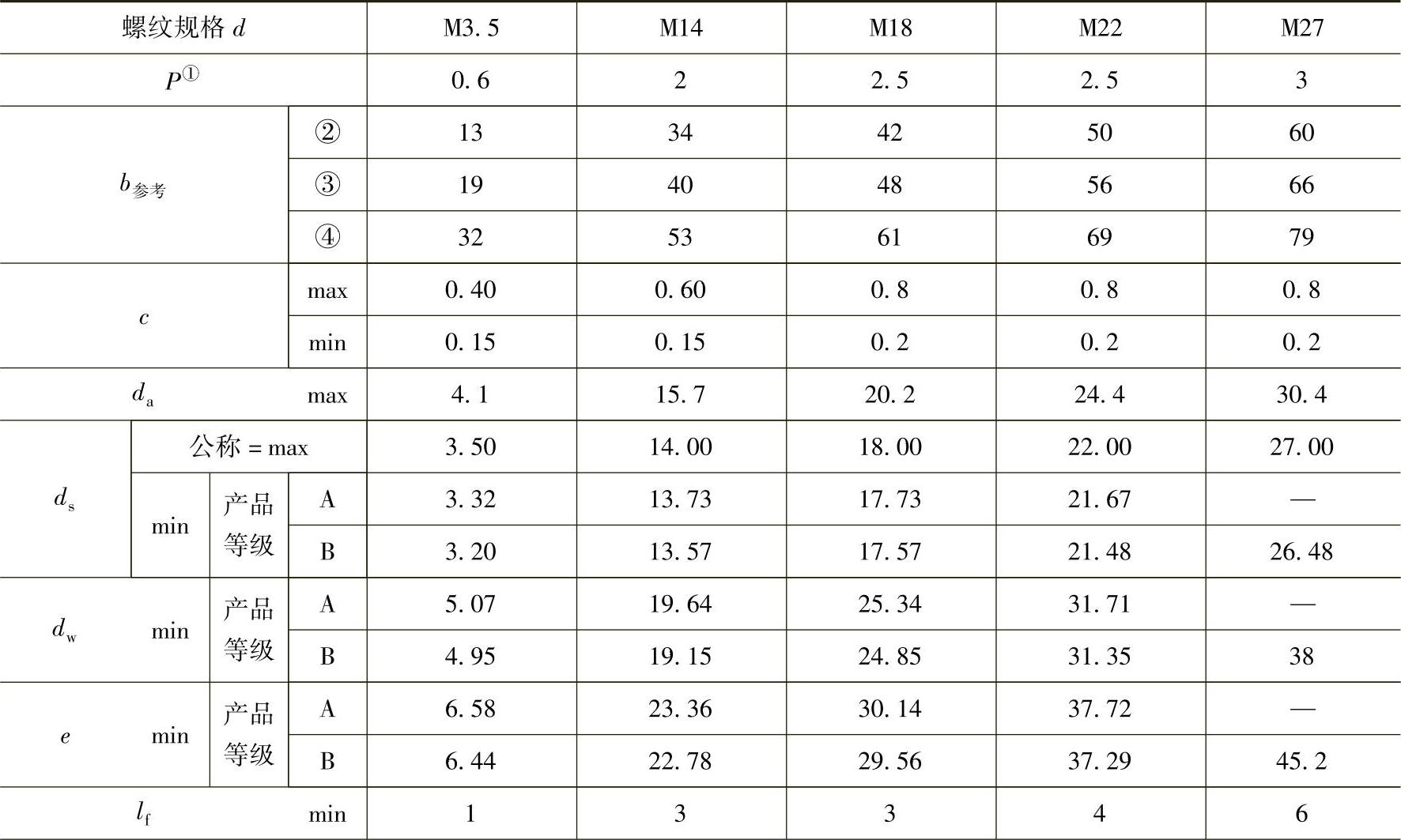

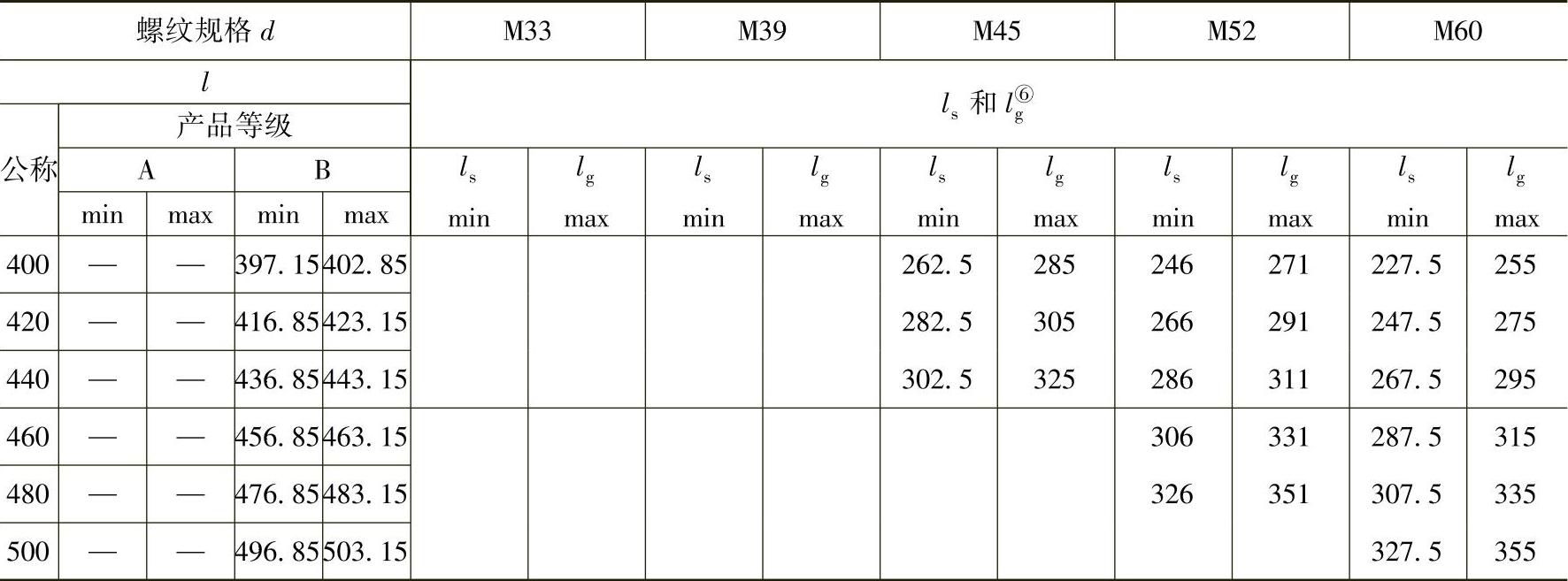

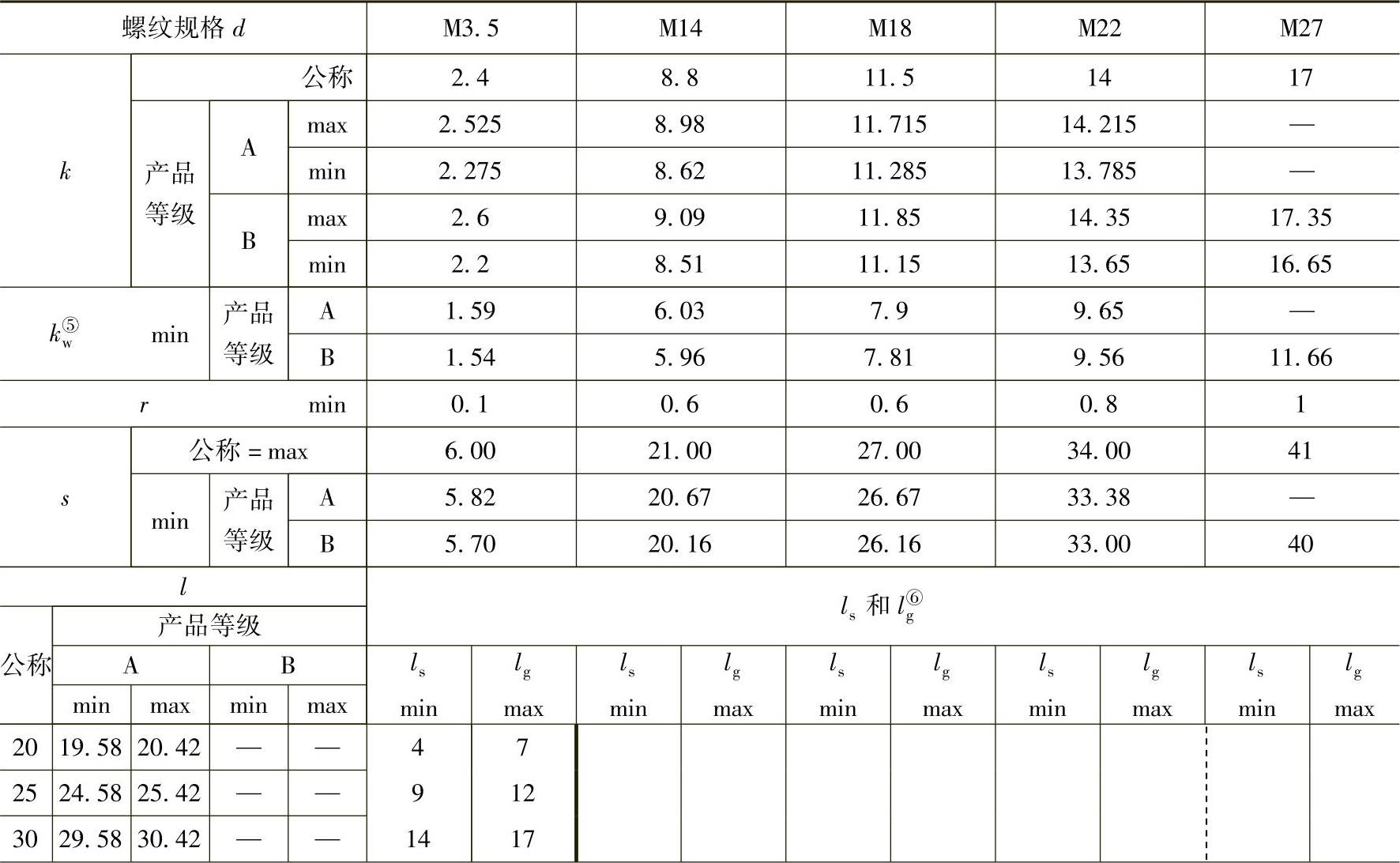

表2.1-2 尺寸（非优选的螺纹规格） （单位：mm）

（续）

（续）

（续）

（续）

（续）

（续）

（续）

注：1.商品长度规格由l_s和l_g确定。

2.阶梯虚线以上的为A级产品；以下的为B级产品。

① P—螺距。

② l_公称≤125mm。

③ 125mm＜l_公称≤200mm。

④ l_公称＞200mm。

⑤ k_wmin=0.7k_max。

⑥ l_gmax=l_公称-b；l_smin=l_gmax-5P。

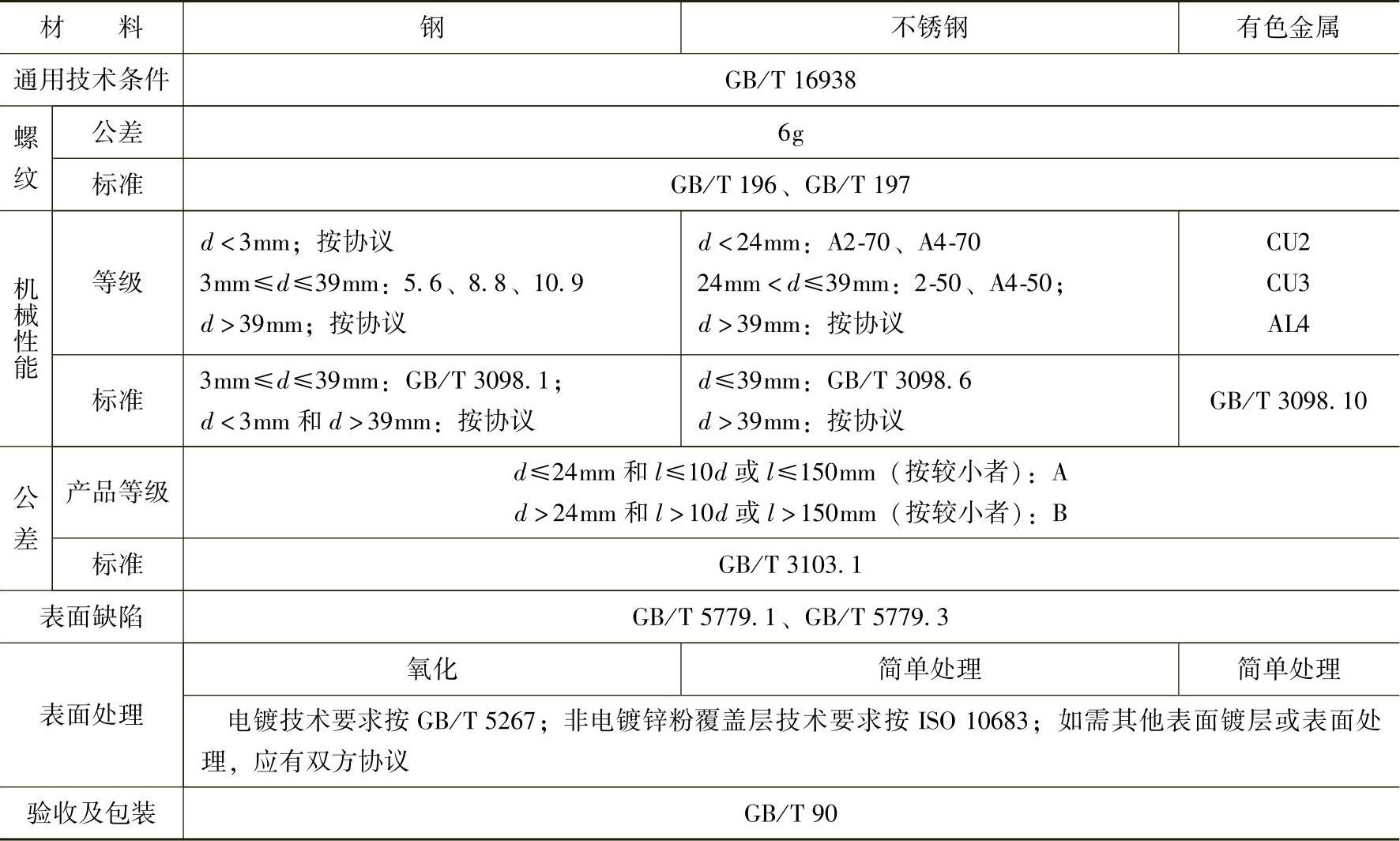

表2.1-3 技术条件和引用标准

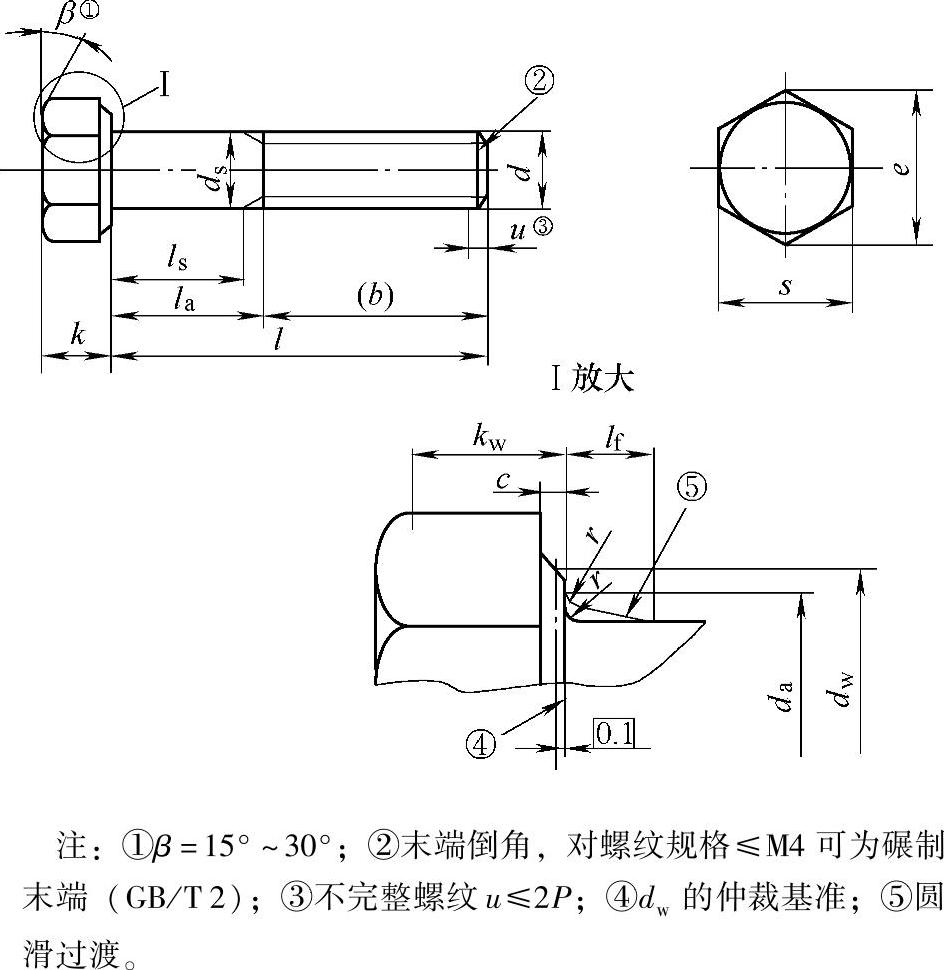

图2.1-2 六角头螺栓（A级、B级）

标记示例：螺纹规格d=M12、公称长度l=80mm、性能等级为8.8级、表面氧化、产品等级为A级的六角头螺栓的标记：螺栓GB/T 5782M12×80
