1.普通滚丝轮
（GB/T 971—2008）
滚丝轮的型式按图6.1-13和表6.1-27的规定。

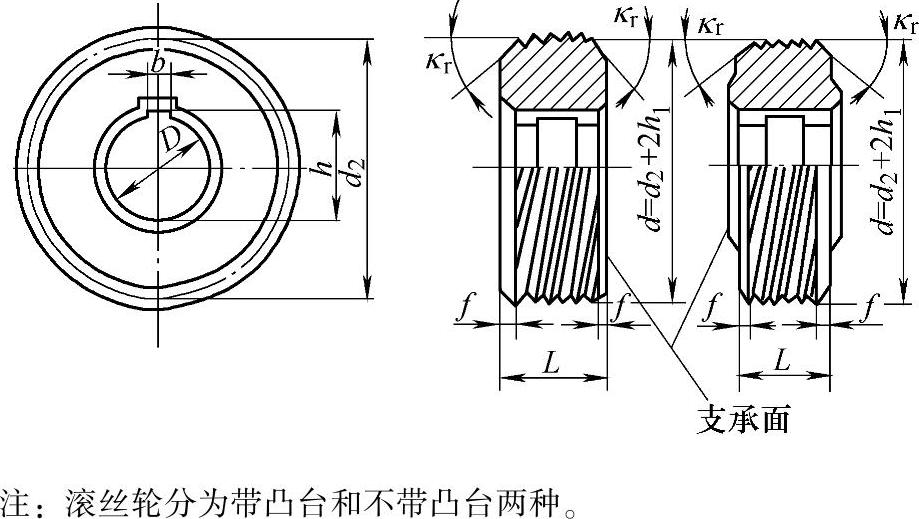

图6.1-13 滚丝轮

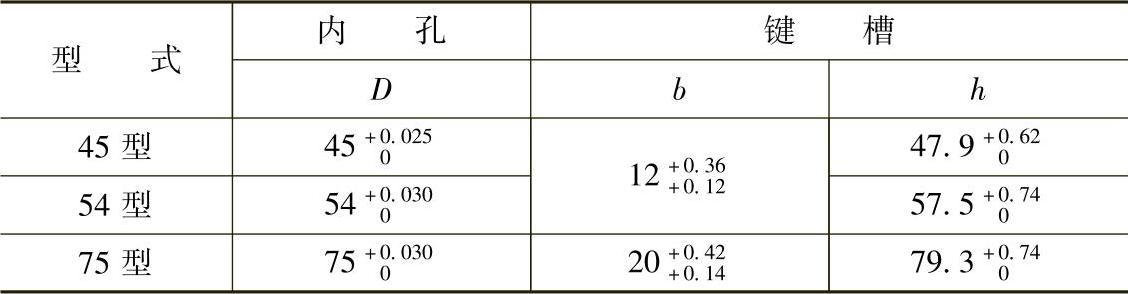

表6.1-27 滚丝轮的型式 （单位：mm）
45型滚丝轮的基本尺寸按表6.1-27、表6.1-28和表6.1-29的规定。

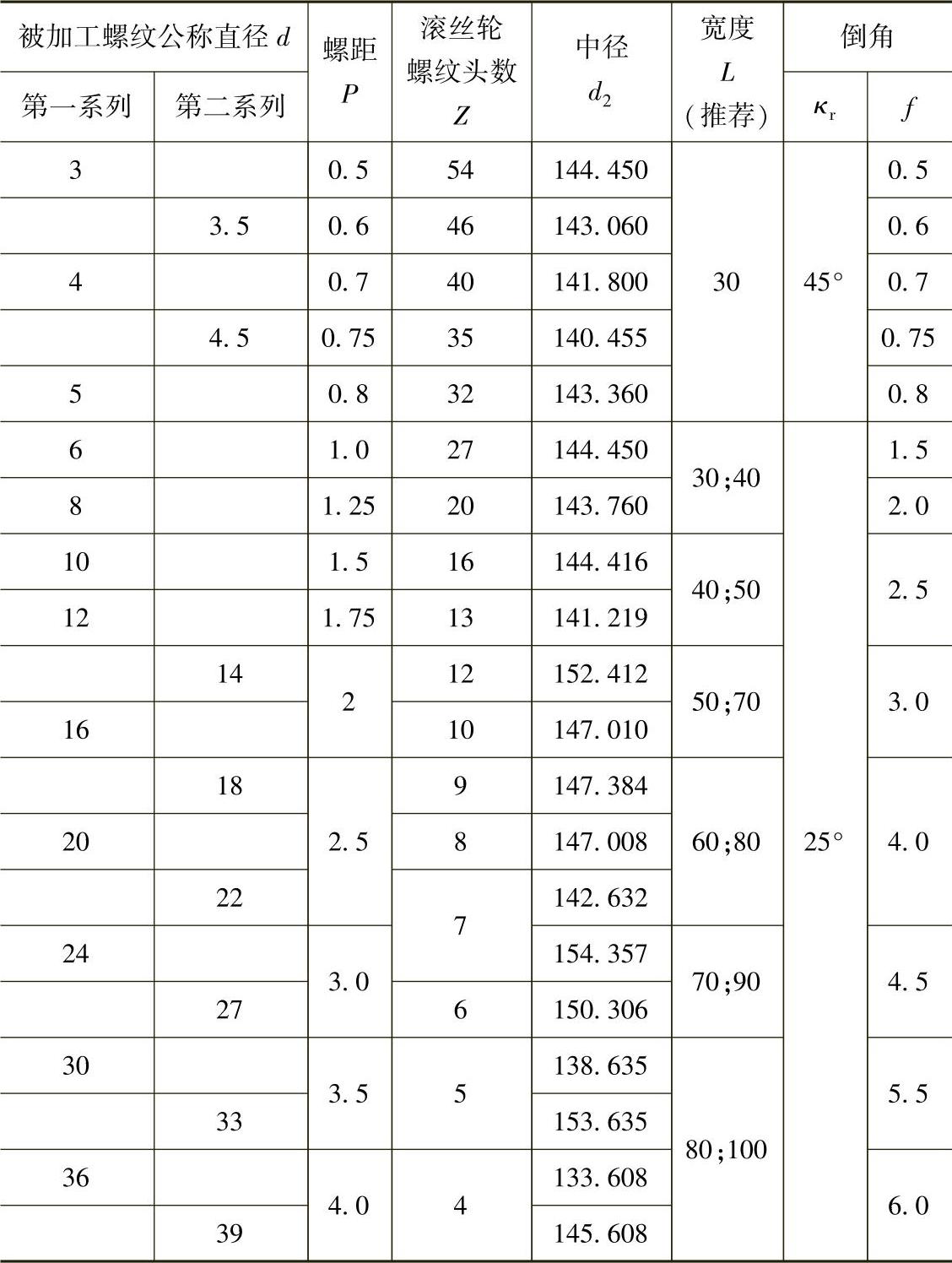

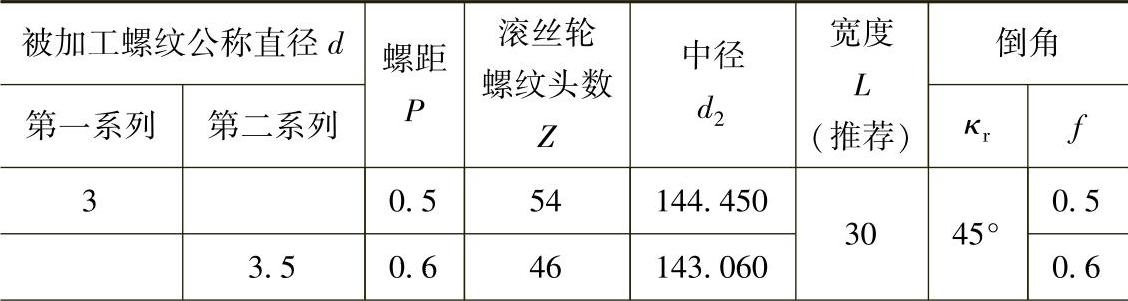

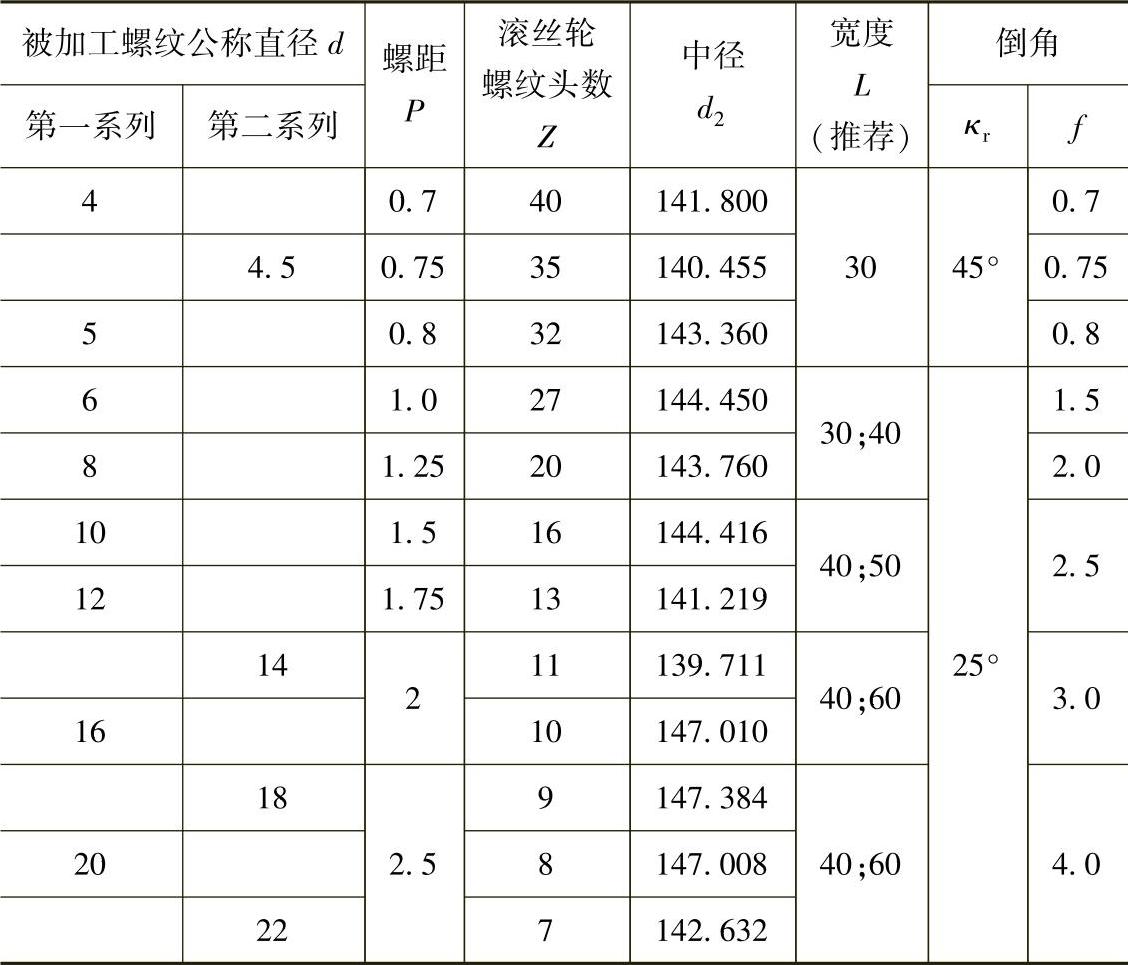

表6.1-28 45型粗牙普通螺纹用滚丝轮基本尺寸 （单位：mm）
（续）

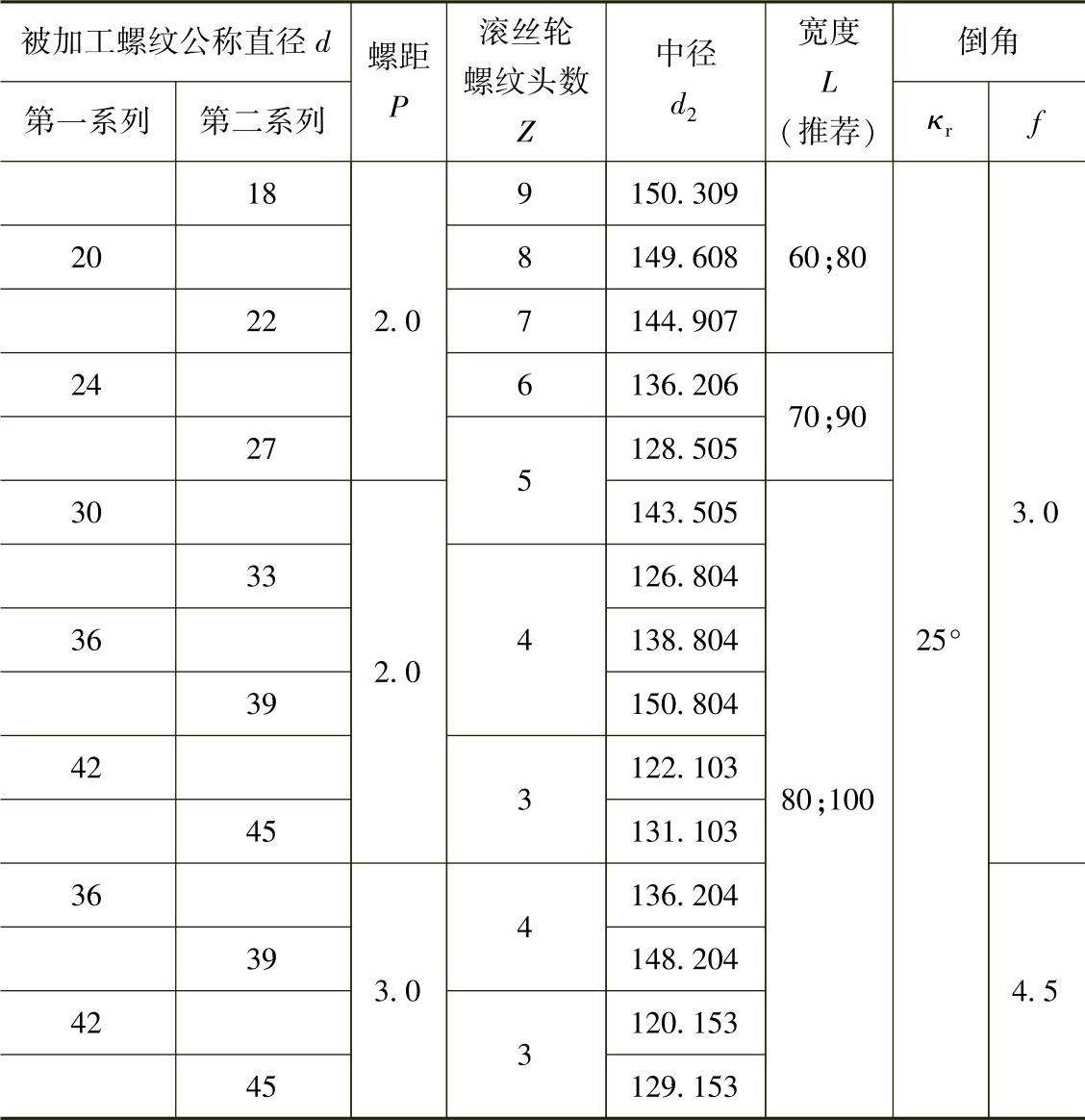

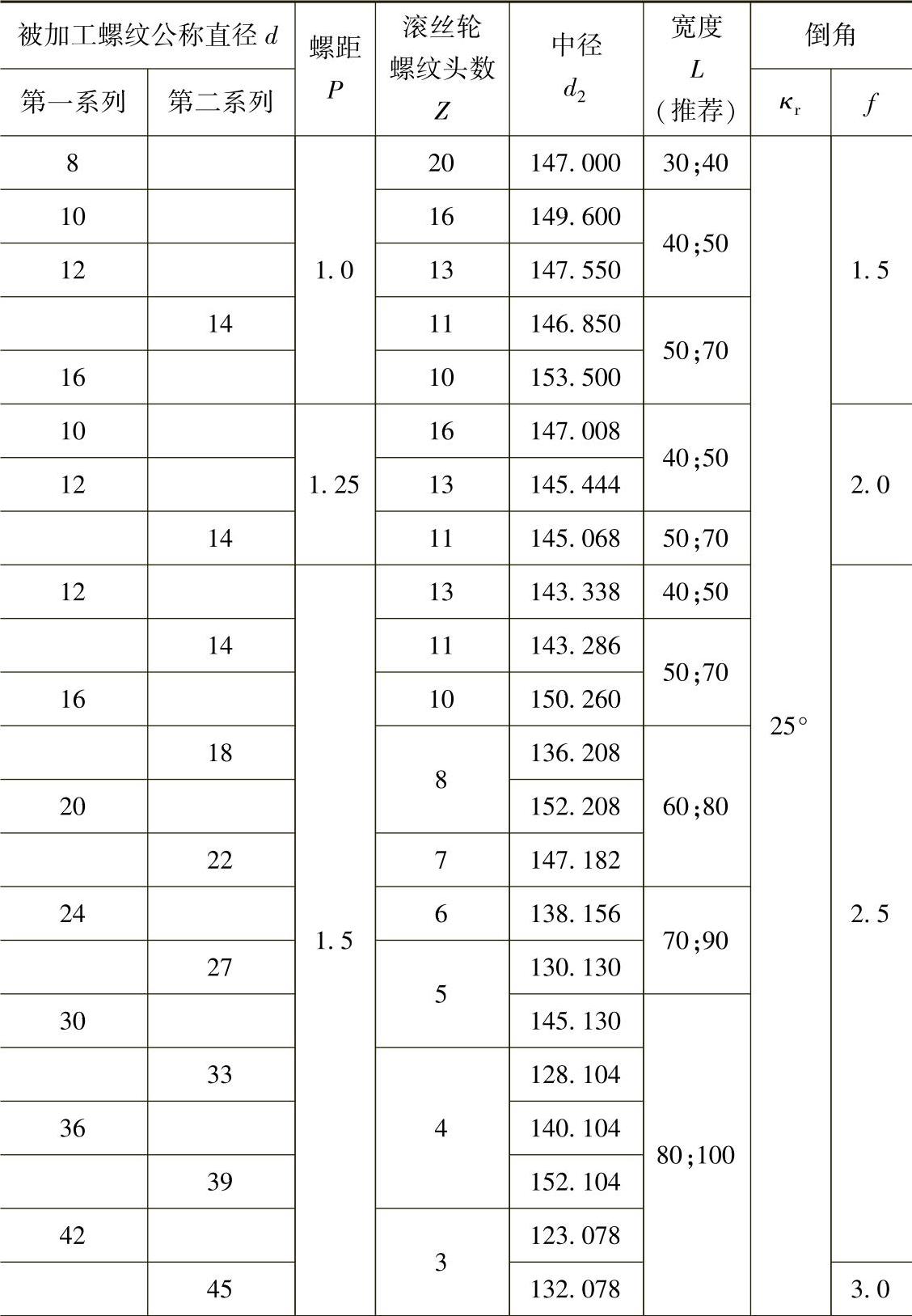

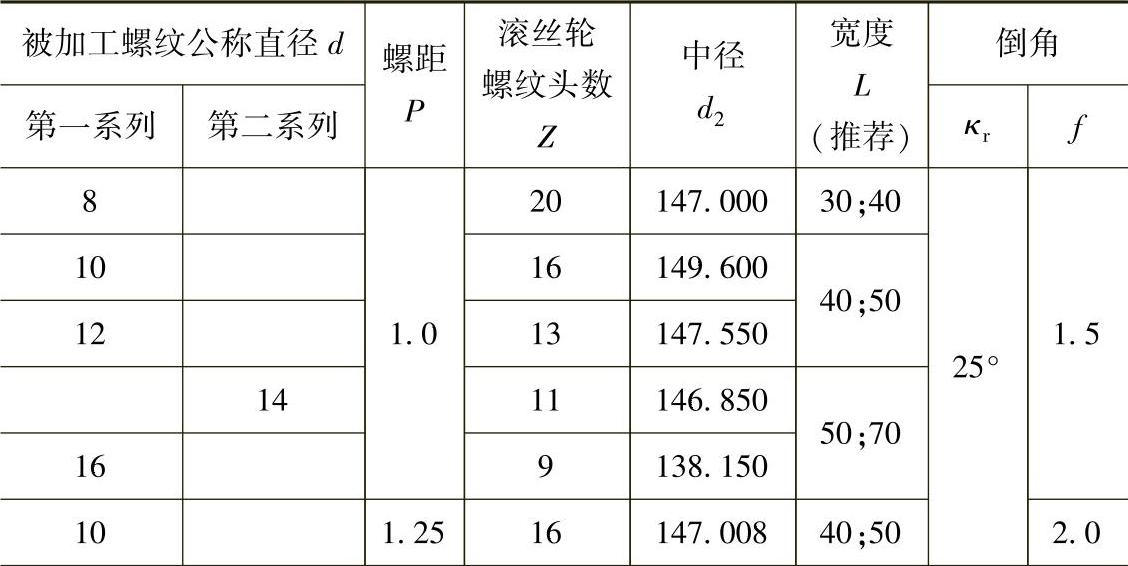

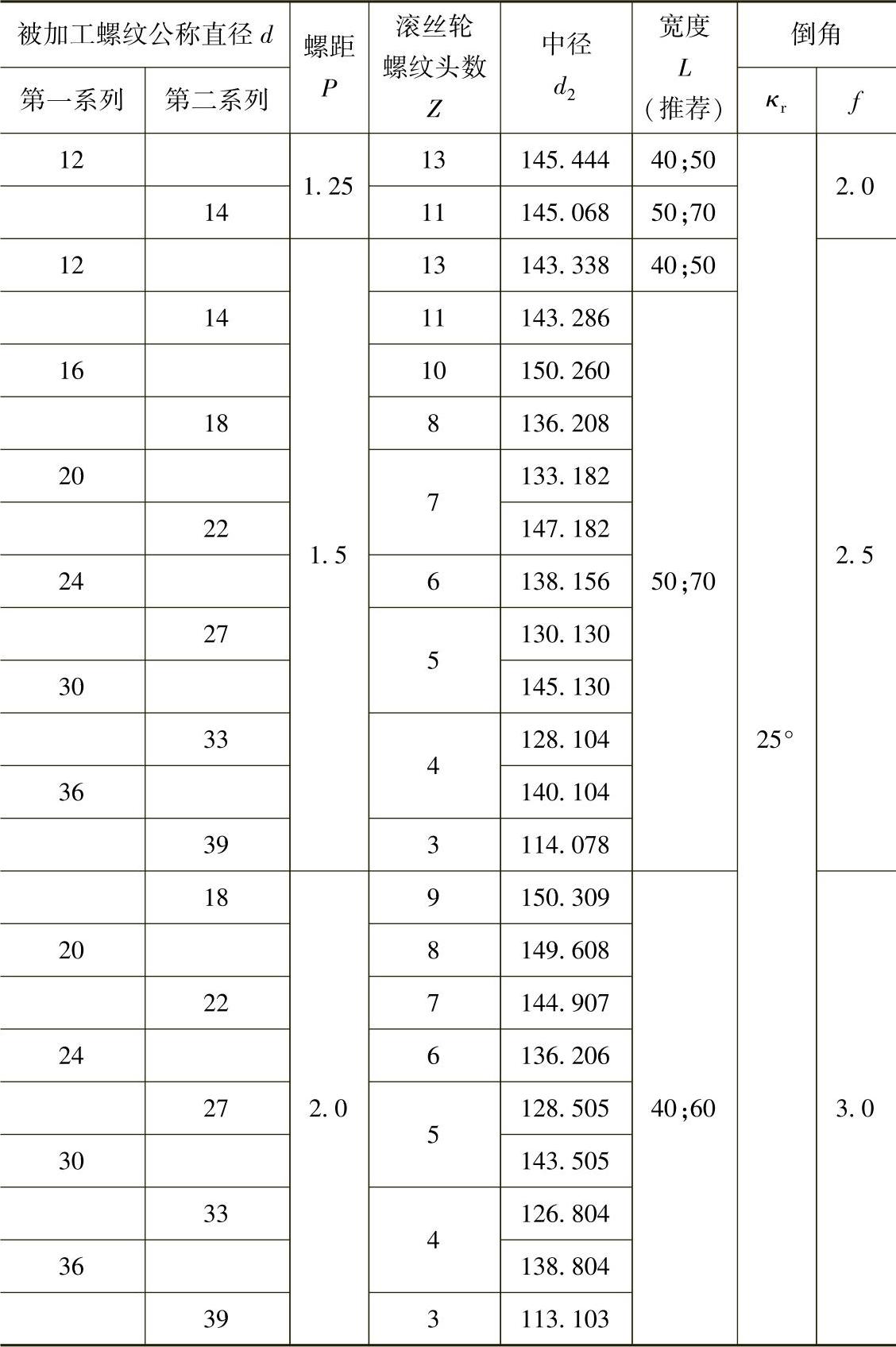

表6.1-29 45型细牙普通螺纹用滚丝轮基本尺寸 （单位：mm）
（续）
54型滚丝轮的基本尺寸按图6.1-13、表6.1-27、表6.1-30和表6.1-31的规定。

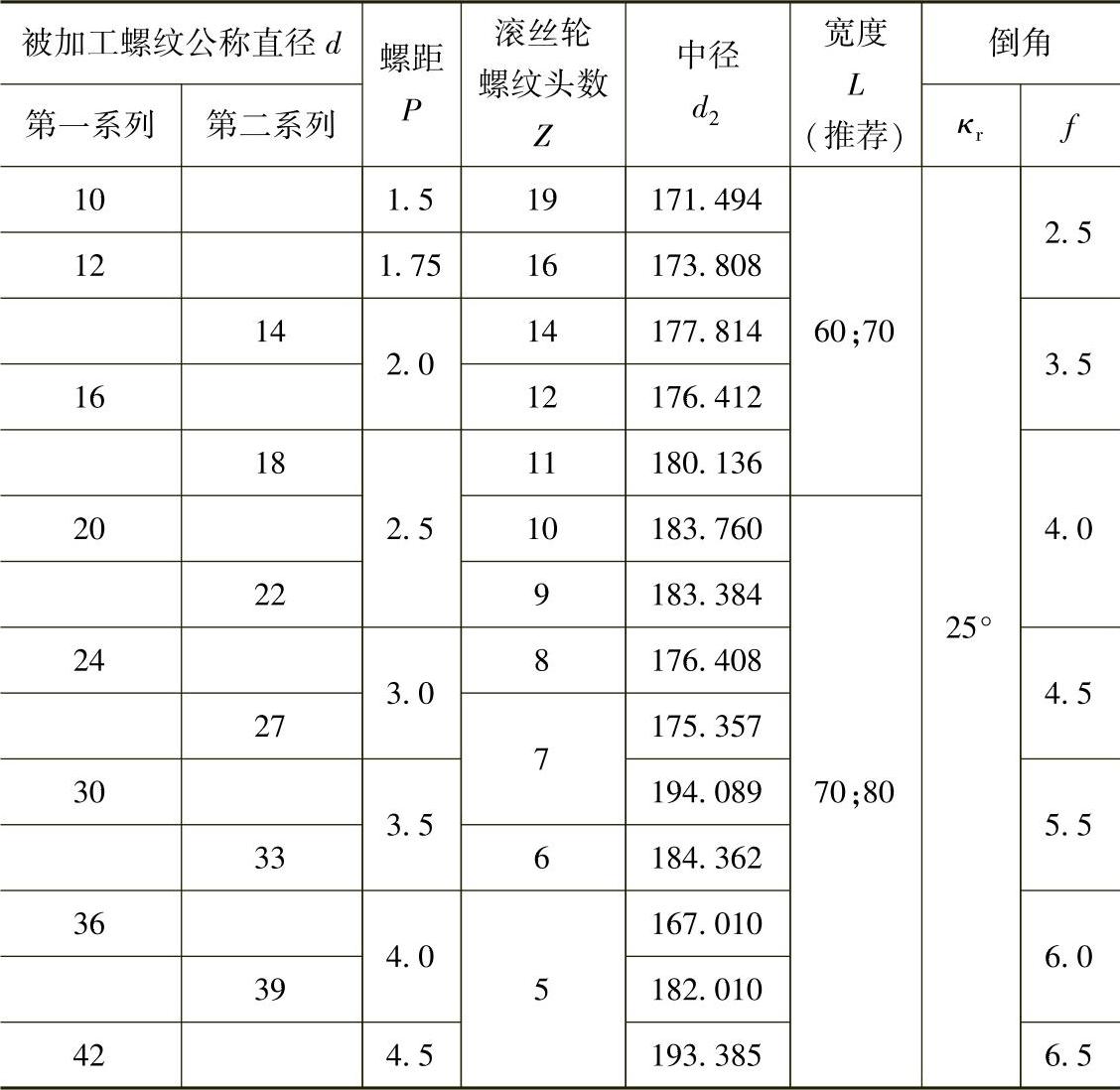

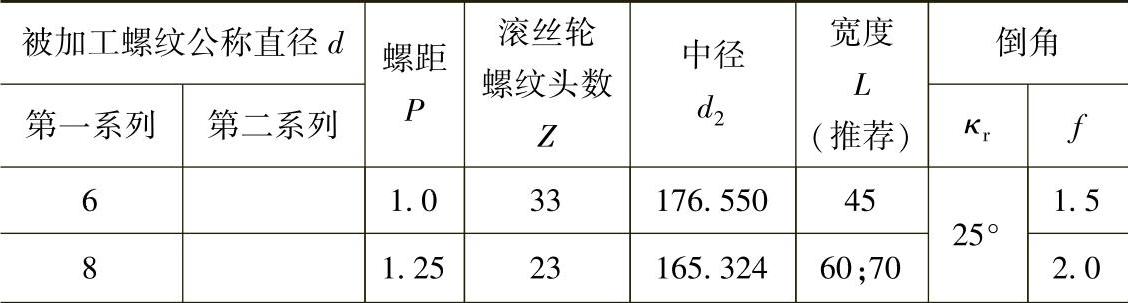

表6.1-30 54型粗牙普通螺纹用滚丝轮基本尺寸 （单位：mm）

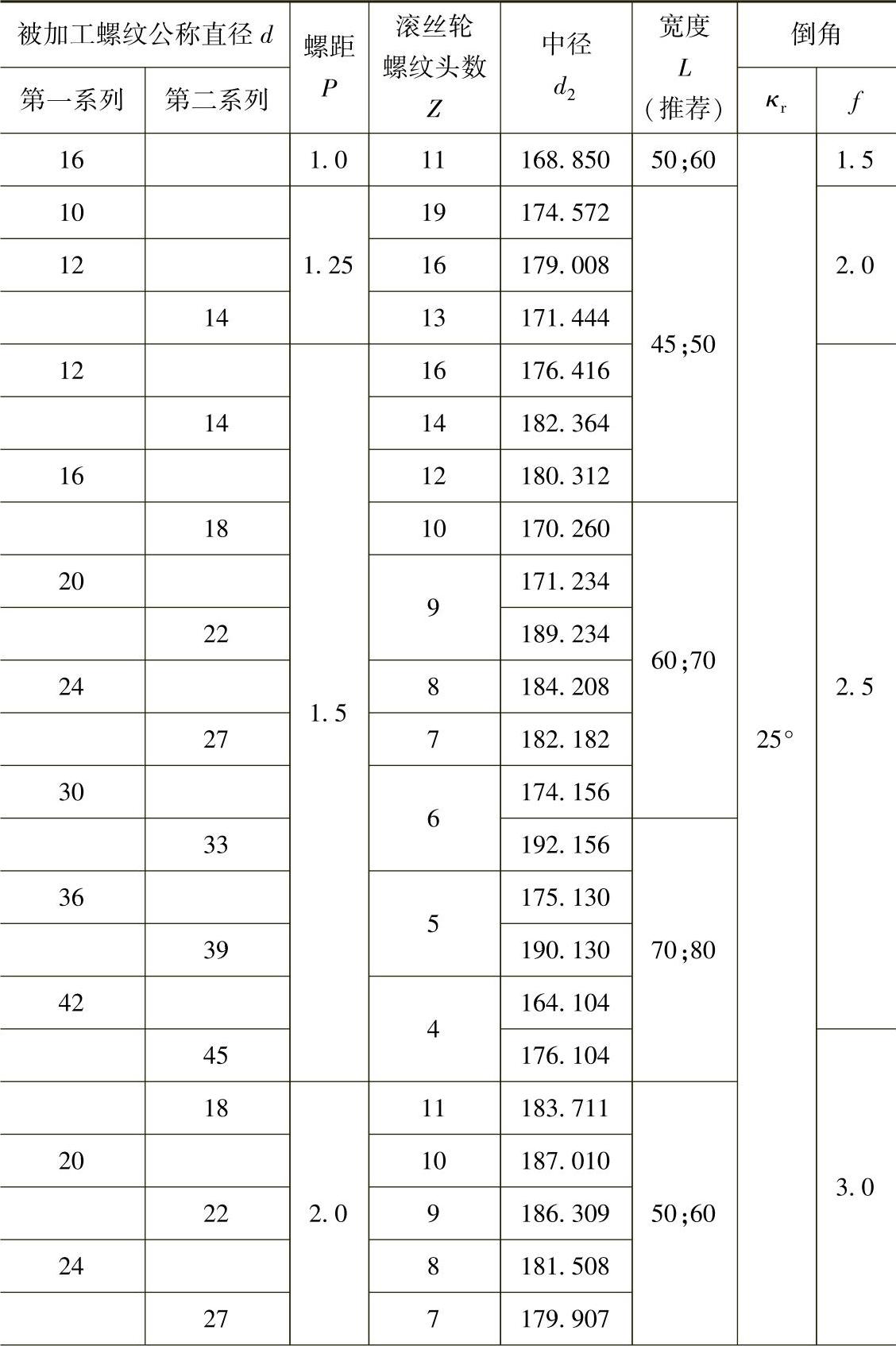

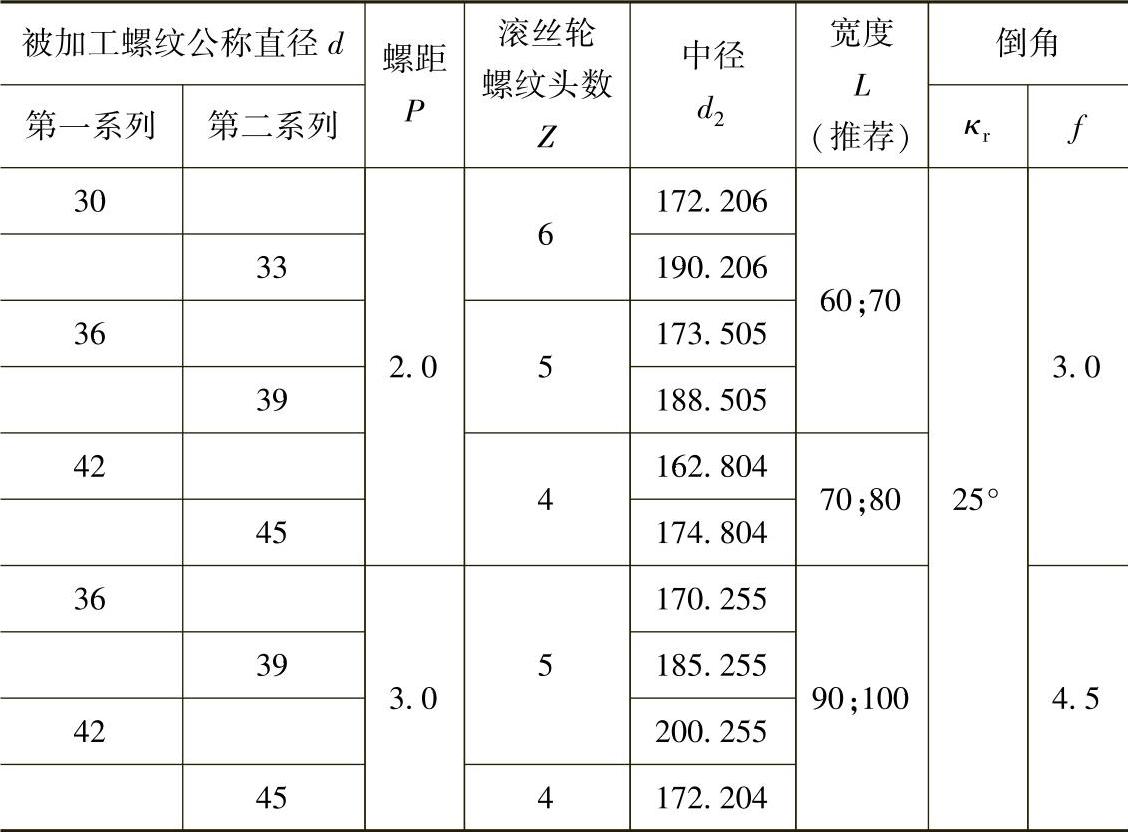

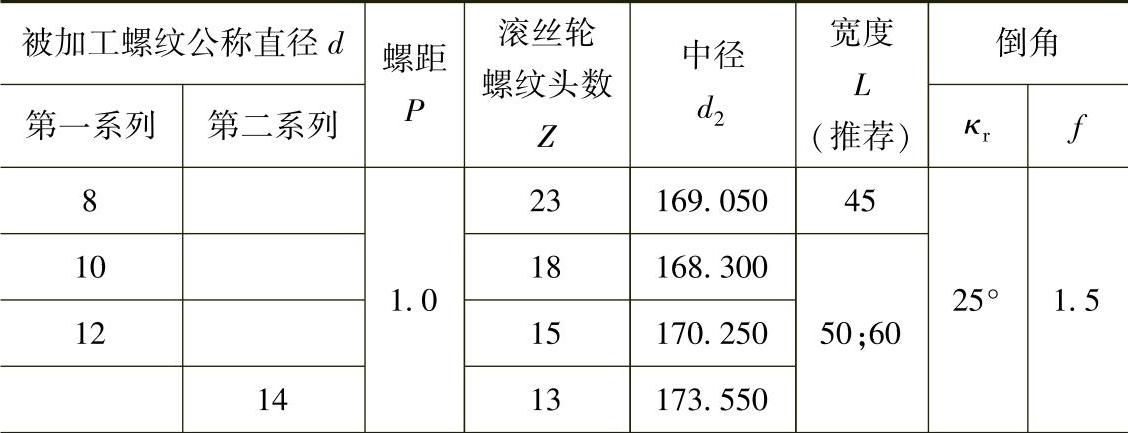

表6.1-31 54型细牙普通螺纹用滚丝轮基本尺寸 （单位：mm）
（续）
75型滚丝轮的基本尺寸按图6.1-13、表6.1-27、表6.1-32和表6.1-33的规定。
表6.1-32 75型粗牙普通螺纹用滚丝轮基本尺寸 （单位：mm）
（续）
表6.1-33 75型细牙普通螺纹用滚丝轮基本尺寸 （单位：mm）
（续）
（续）
滚丝轮螺纹牙型尺寸和偏差按图6.1-14和表6.1-34的规定。应优先采用A型滚丝轮。

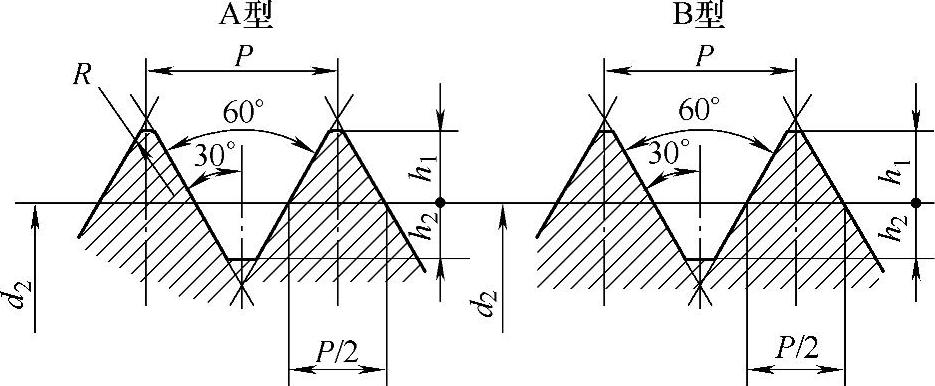

图6.1-14 滚丝轮螺纹牙型尺寸和偏差

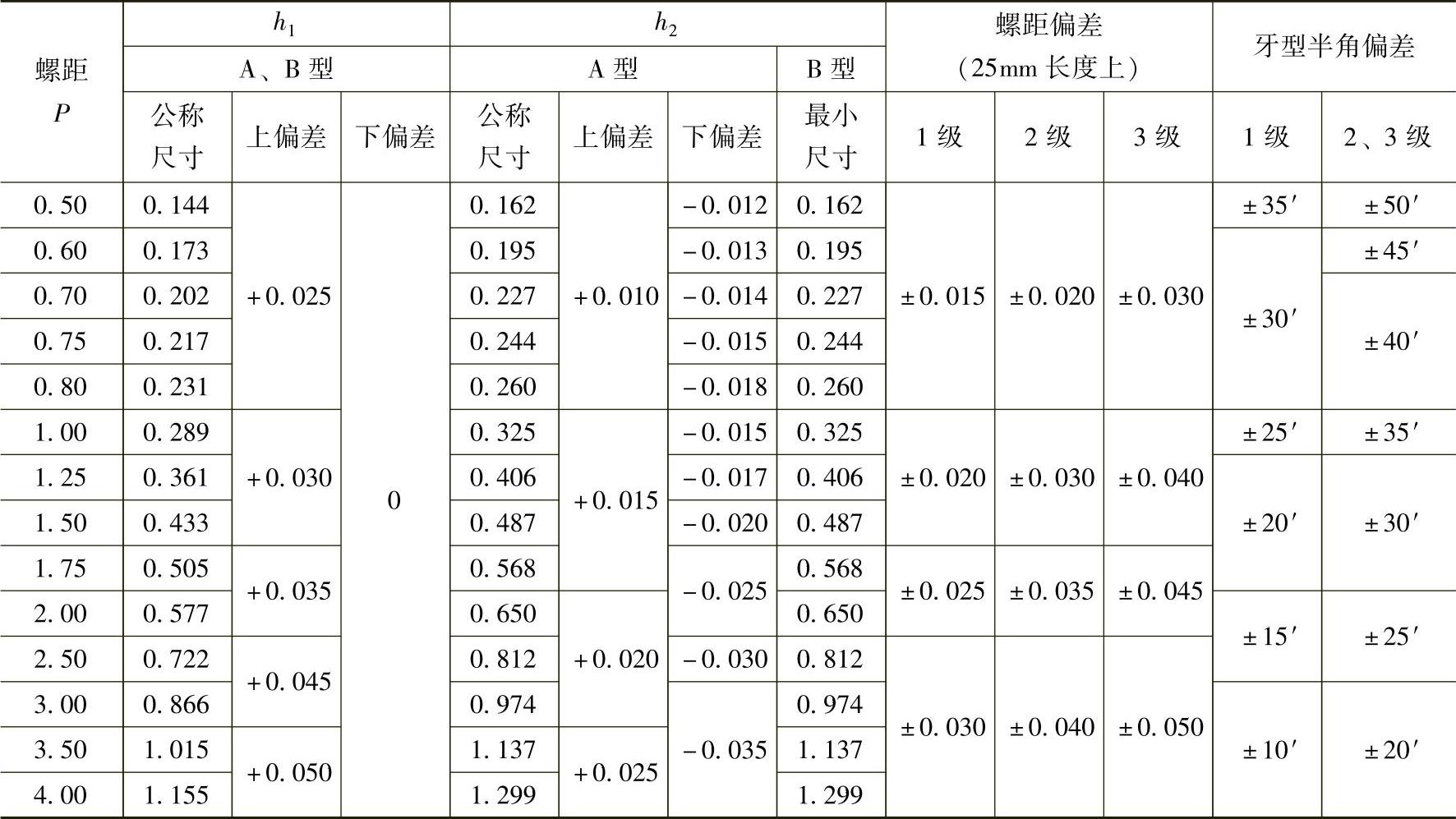

表6.1-34 滚丝轮螺纹尺寸和偏差 （单位：mm）
注：1.A型牙顶圆弧半径R的最大值为0.144P，其变化范围由h1的实际尺寸而定。
2.螺距P=1.5～4.0的A型滚丝轮，也能满足高强度螺纹牙底最小圆弧半径为0.125P的要求。
标记示例：
粗牙普通螺纹，被加工螺纹公称直径8mm，螺距1.25mm，宽度40mm，2级精度，螺纹牙型A，45型滚丝轮：滚丝轮45型A M8×40-2 GB/T 971—2008。
细牙普通螺纹，被加工螺纹公称直径8mm，螺距1.00mm，宽度40mm，2级精度，螺纹牙型A，45型滚丝轮：滚丝轮45型A M8×1×40-2 GB/T 971—2008。
