内六角平端紧定螺钉

5.内六角平端紧定螺钉

（GB/T 77—2000）

内六角平端紧定螺钉如图2.4-7所示，尺寸见表2.4-20，技术条件和引用标准见表2.4-21。

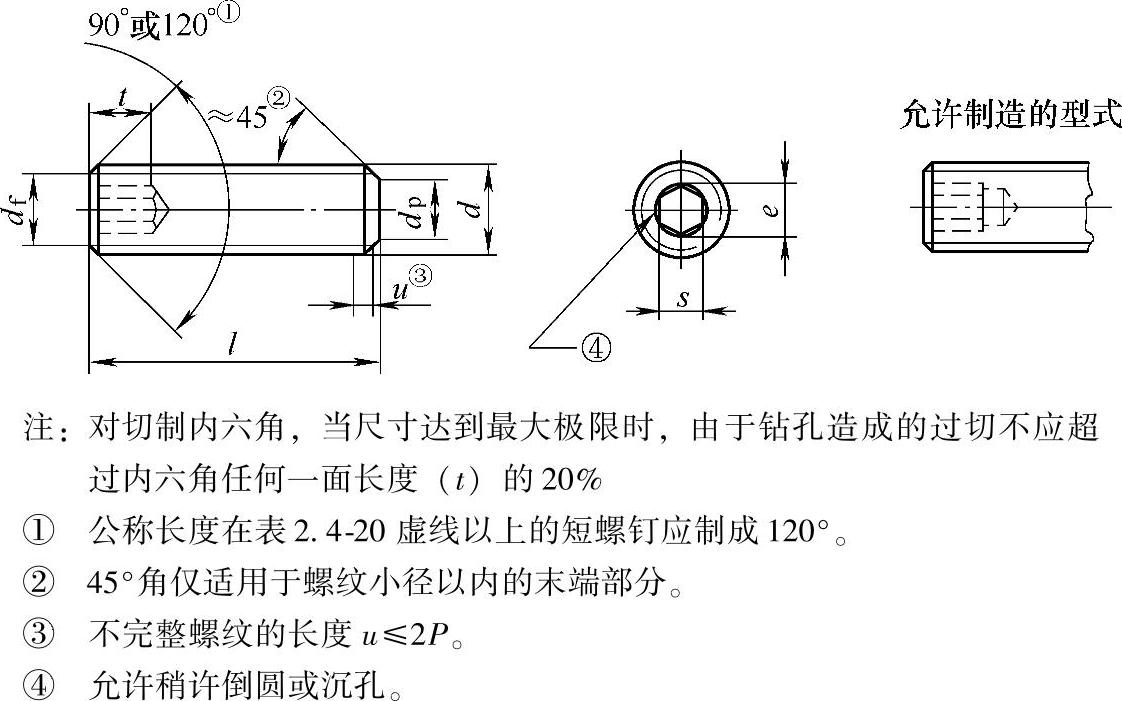

图2.4-7 内六角平端紧定螺钉

标记示例：螺纹规格d=M6、公称长度l=12mm、性能等级为45H级、表面氧化的A级内六角平端紧定螺钉的标记为：

螺钉GB/T 77 M6×12。

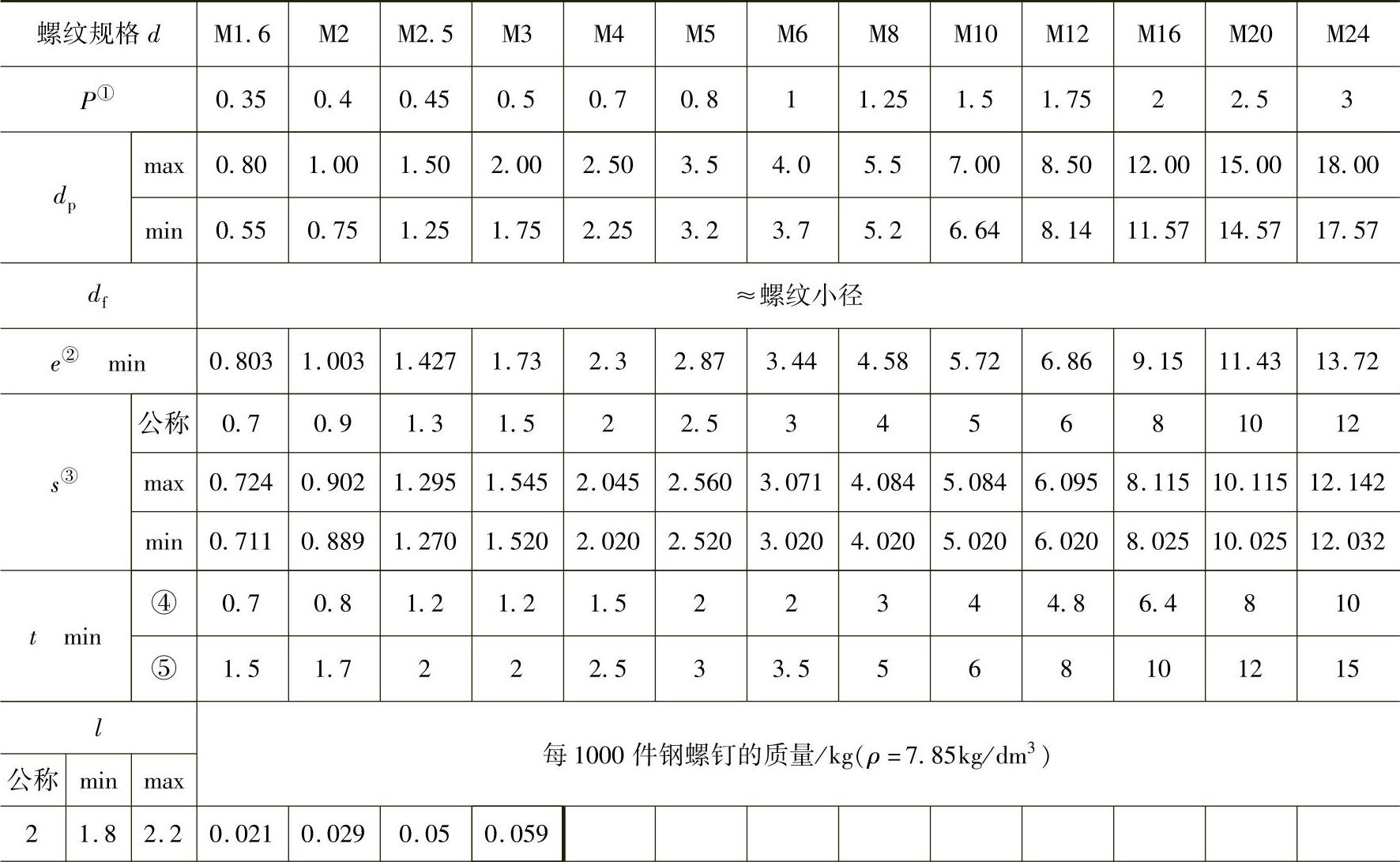

表2.4-20 尺寸 （单位：mm）

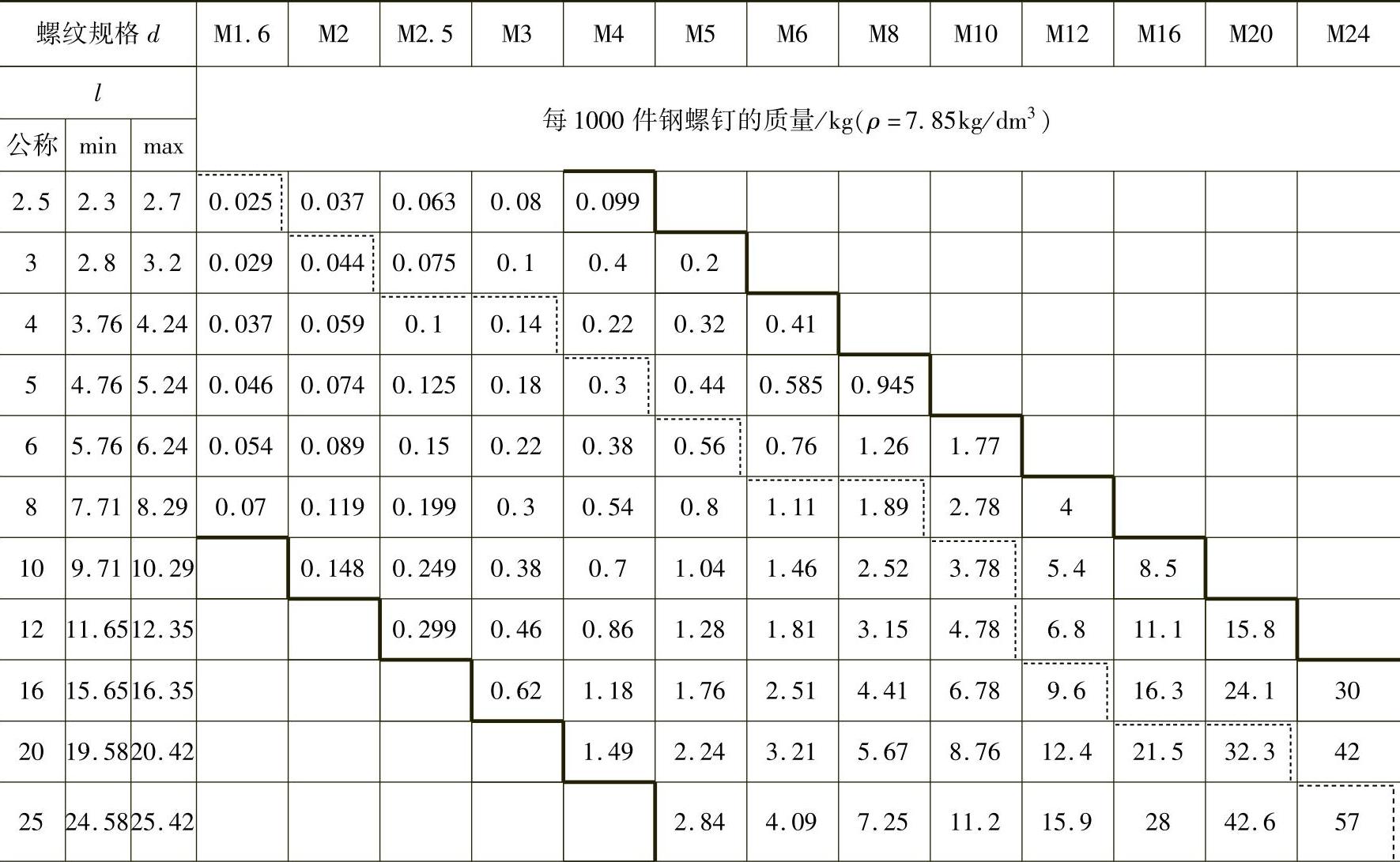

（续）

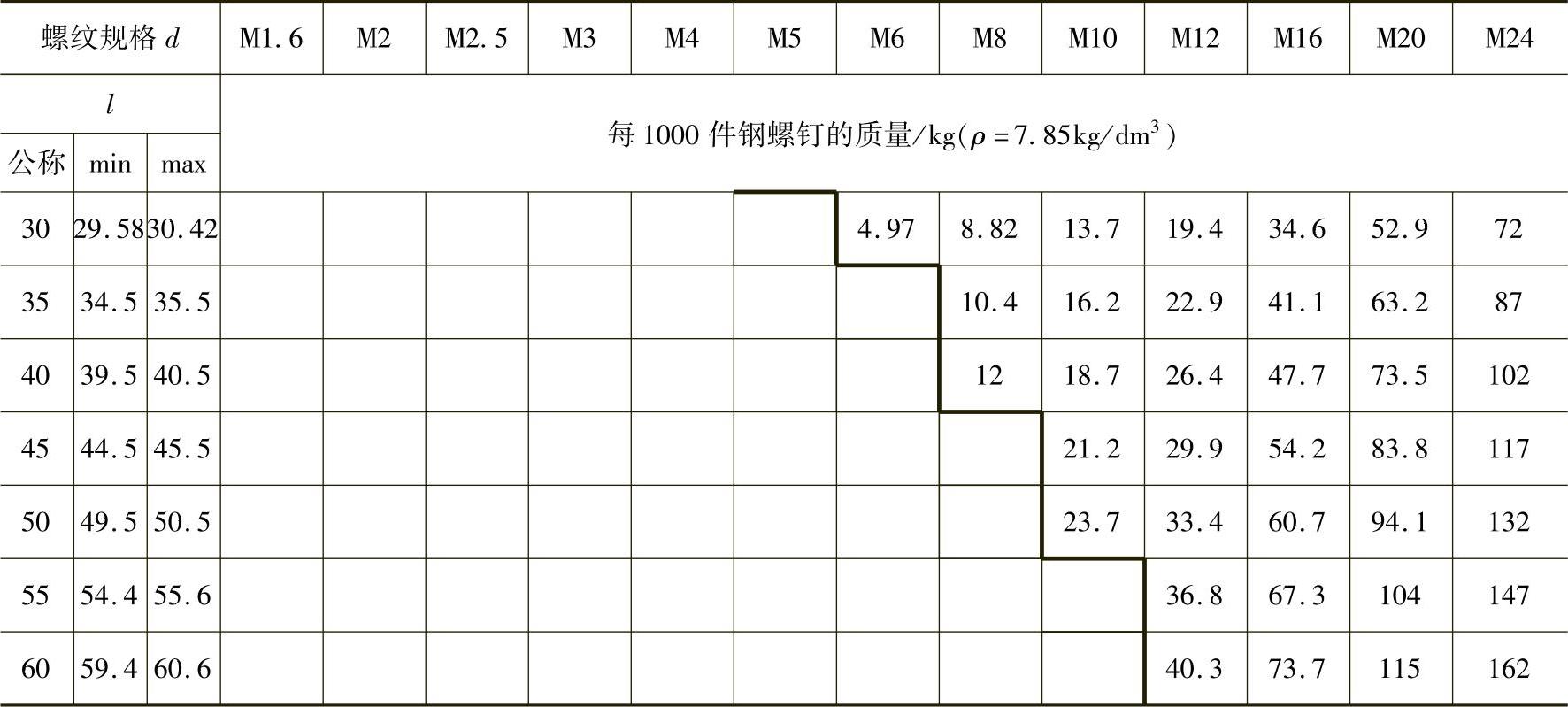

（续）

注：阶梯实线间为商品长度规格。

① P—螺距。

② 除M1.6、M2和M2.5外，e_min=1.14s_min。

③ s应用综合测量方法进行检验。

④ 用于公称长度在阶梯虚线以上的螺钉。

⑤ 用于公称长度在阶梯虚线以下的螺钉。

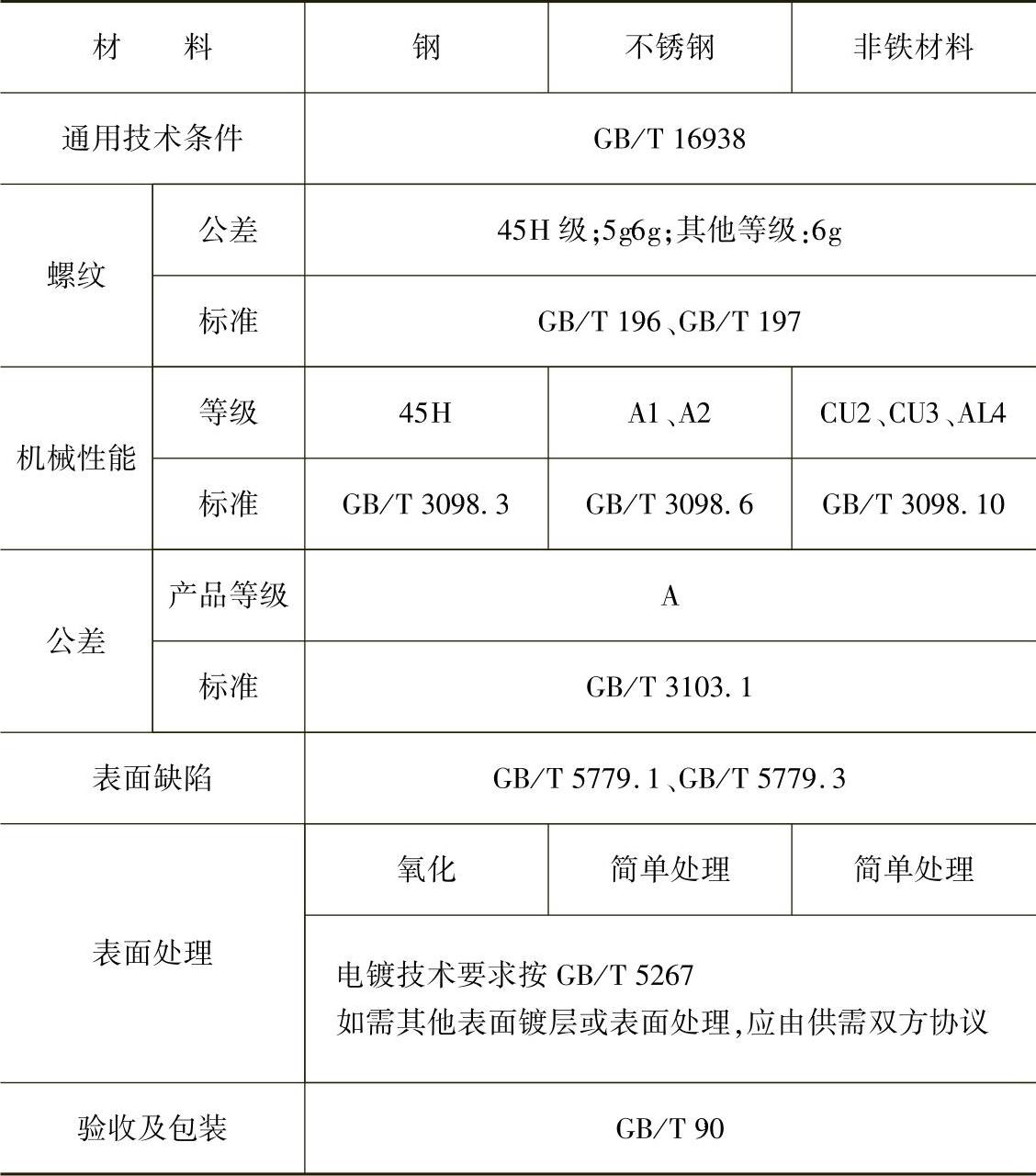

表2.4-21 技术条件和引用标准
