内六角花形半沉头螺钉

4.内六角花形半沉头螺钉

内六角花形半沉头螺钉如图2.4-1所示，尺寸见表2.4-4，技术条件和引用标准见表2.4-5。

标记示例：

标记方法按GB/T 1237规定。

标记示例：螺纹规格d=M5、公称长度l=20mm、性能等级为4.8级、不经表面处理的A级内六角花形半沉头螺钉的标记：螺钉GB/T 2674 M5×20。

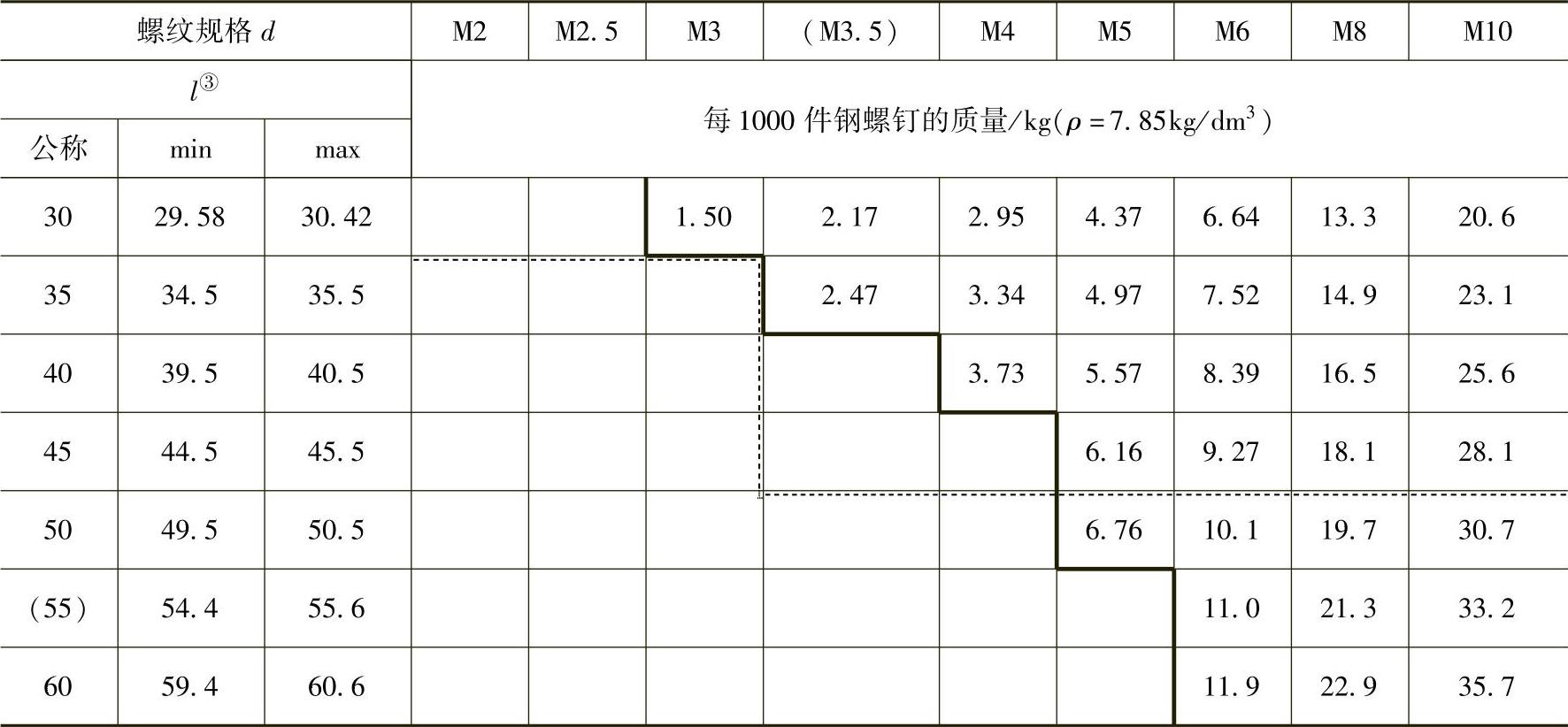

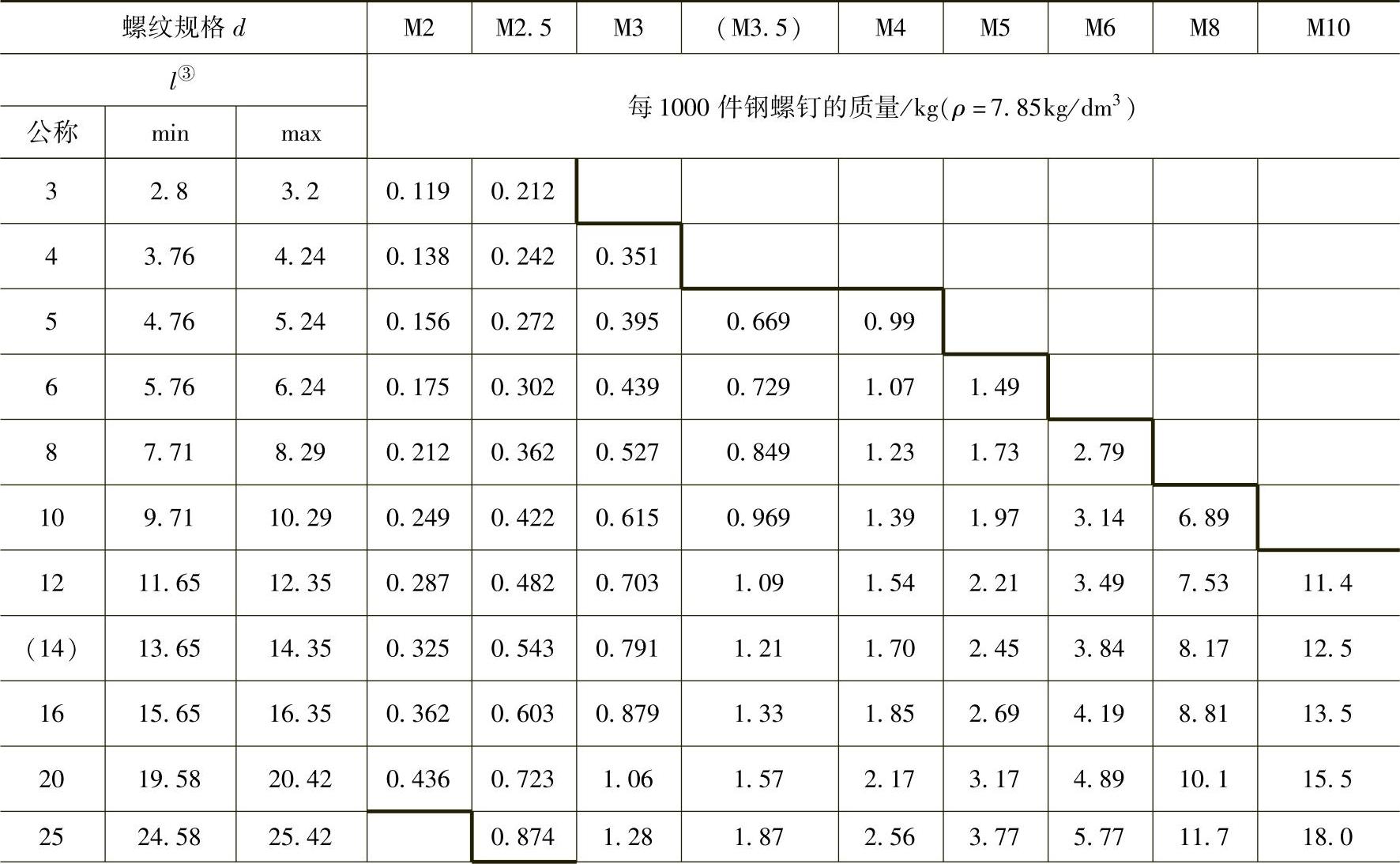

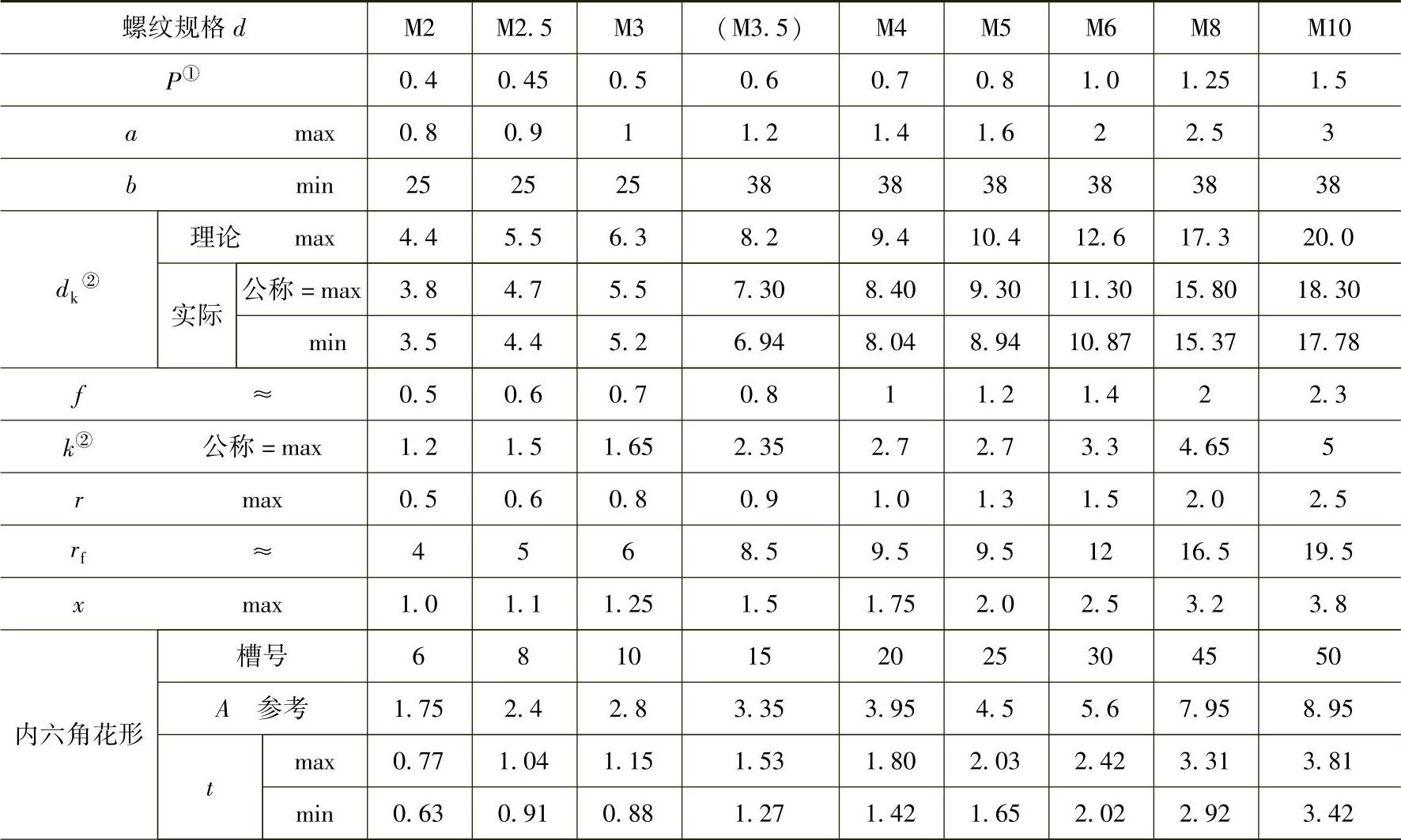

表2.4-4 尺寸 （单位：mm）

（续）

（续）

注：1.阶梯实线间为商品长度规格范围。

2.尽可能不采用括号内的规格。

① P—螺距。

② 头部尺寸的测量按GB/T 5279规定。

③ 虚线以上的长度，螺纹制到头部[b=l-（k+a）]；见GB/T 3106。

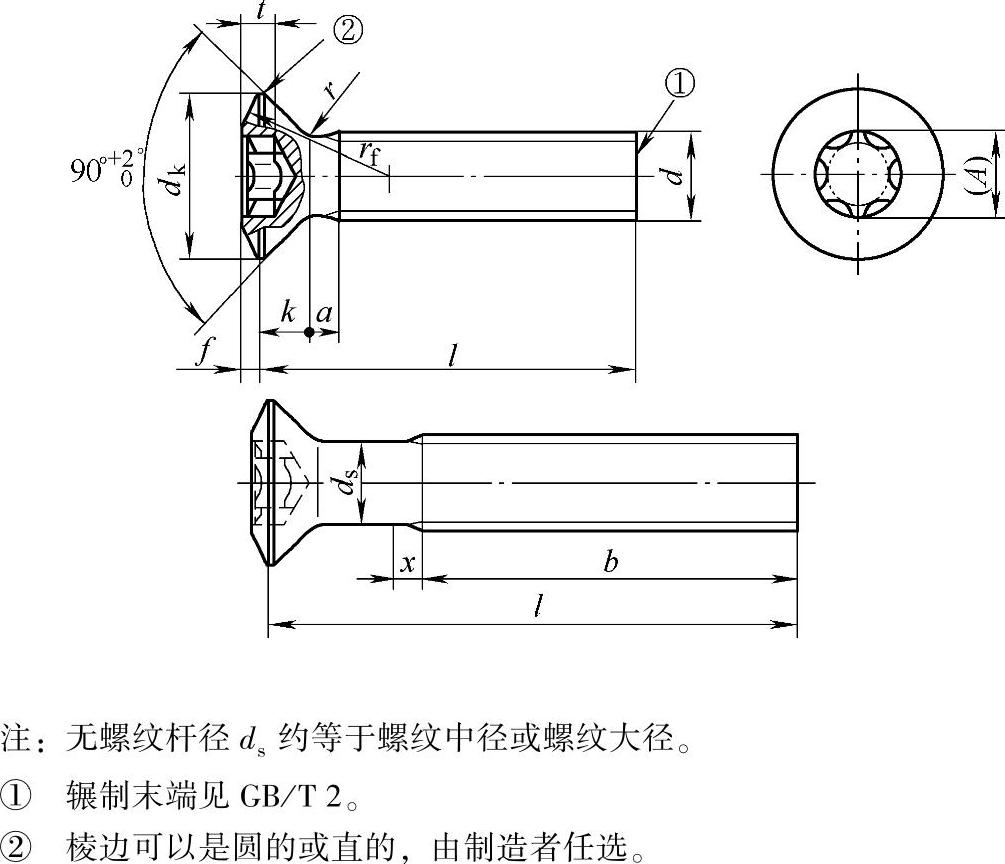

图2.4-1 内六角花形半沉头螺钉

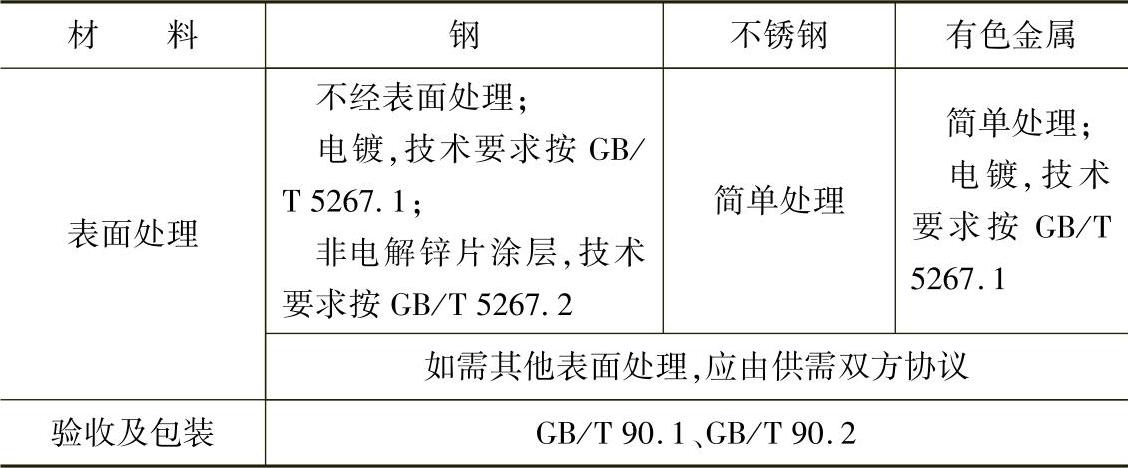

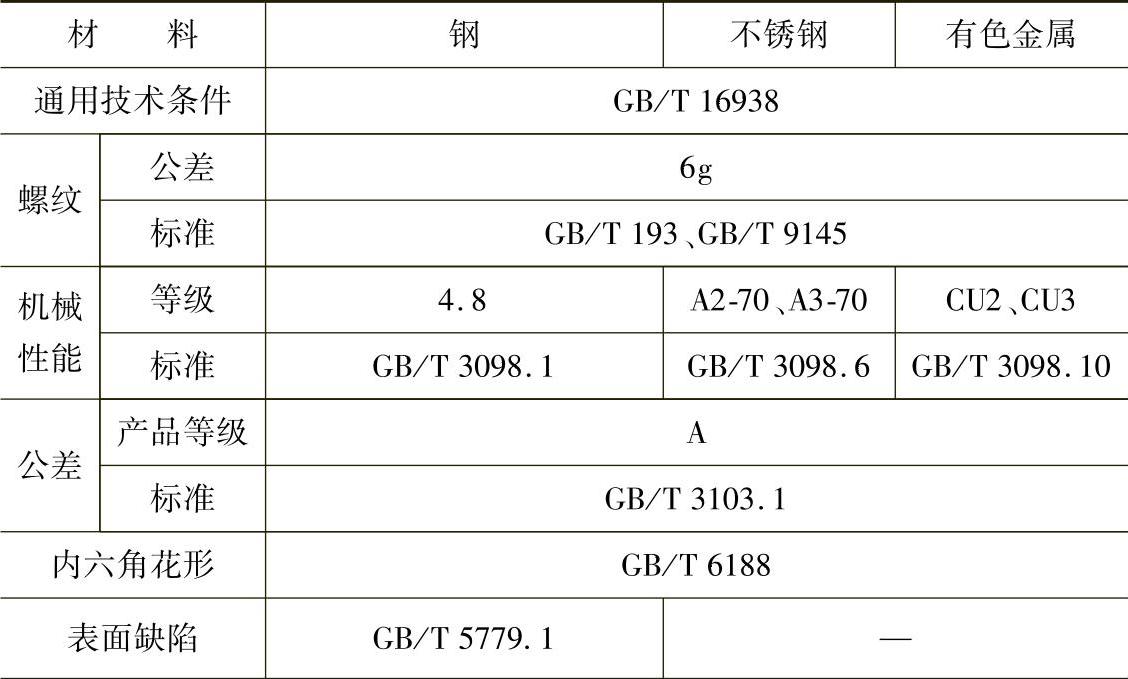

表2.4-5 技术条件和引用标准

（续）
