4.4.19  扁圆头半空心铆钉

（GB/T 873—1986）

扁圆头半空心铆钉如图4.4-18所示，尺寸见表4.4-34。

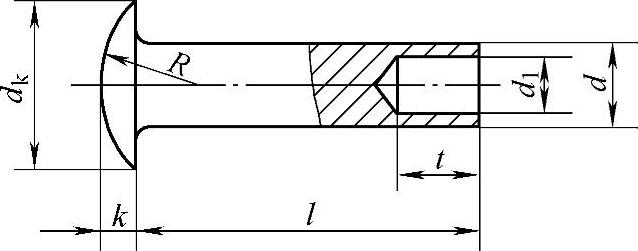

图4.4-18 扁圆头半空心铆钉

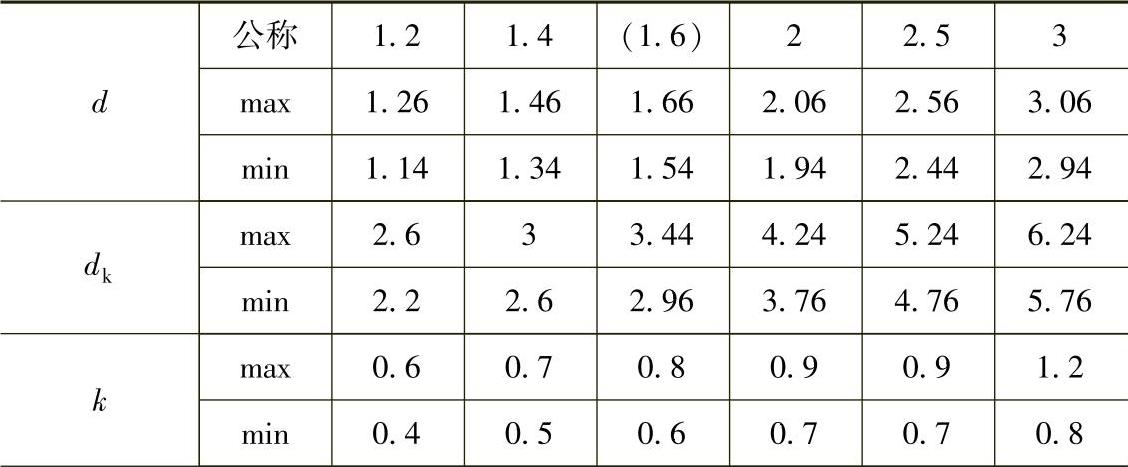

表4.4-34 尺寸 （单位：mm）

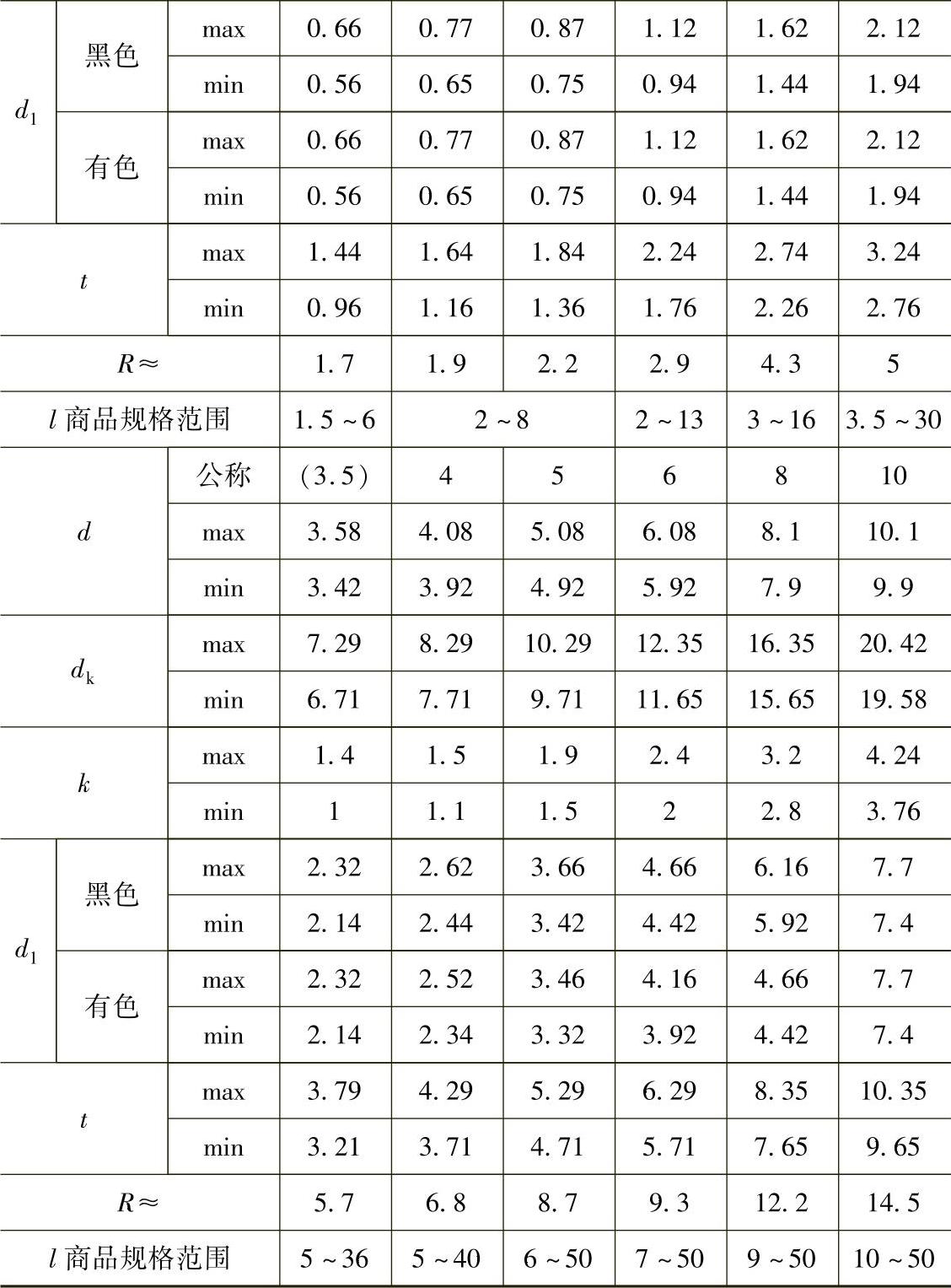

（续）

注：1.尽可能不采用括号内的规格。

2.d₁栏内“黑色”适用于由钢材制成的铆钉，“有色”适用于由铝或铜材制成的铆钉。

3.公称长度系列为：1.5～4mm（0.5mm进级）、5～20mm（1mm进级）、22～50mm（2mm进级）。
