8.平垫圈用于自攻螺钉和垫圈组合件

（GB/T 97.5—2002）

平垫圈用于自攻螺钉和垫圈组合件如图2.7-8所示，尺寸见表2.7-22和表2.7-23，技术条件和引用标准见表2.7-24。

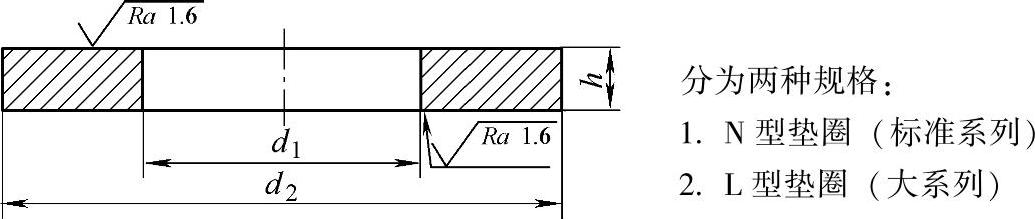

图2.7-8 平垫圈用于自攻螺钉和垫圈组合件

标记示例：

N型（标准系列）、公称规格4.2mm、由钢制造的硬度等级为180HV级、不经表面处理、产品等级为A级、自攻螺钉和垫圈组合件用平垫圈的标记：

垫圈GB/T 97.5 4.2。

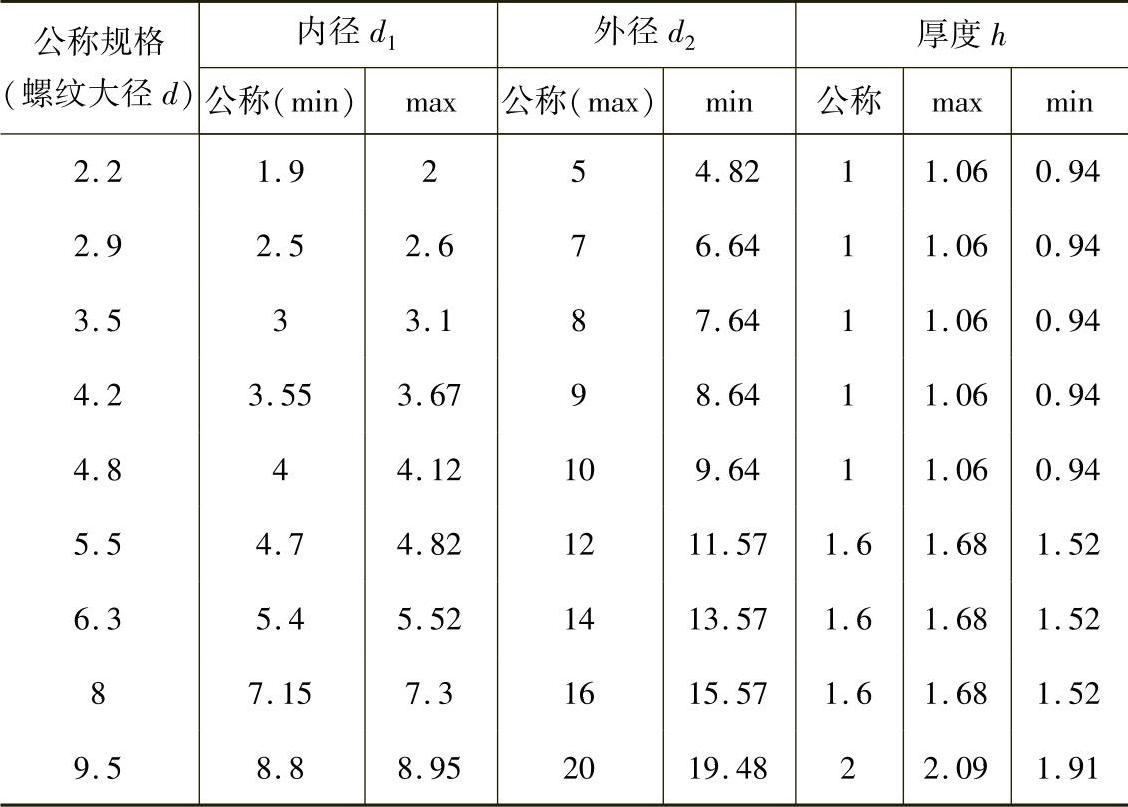

表2.7-22 N型垫圈（标准系列）尺寸 （单位：mm）

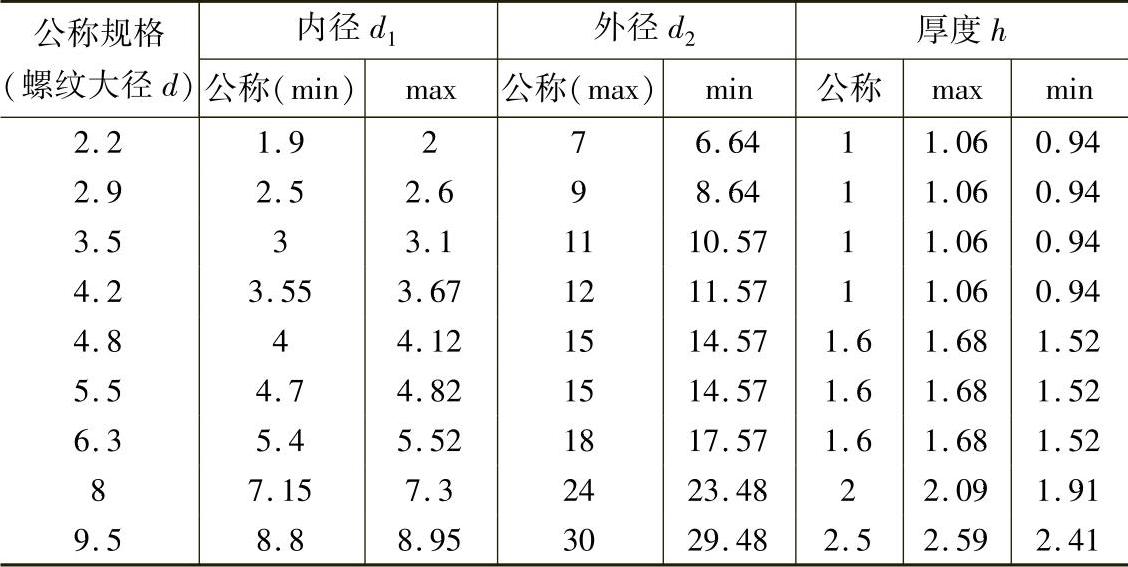

表2.7-23 L型垫圈（大系列）尺寸 （单位：mm）

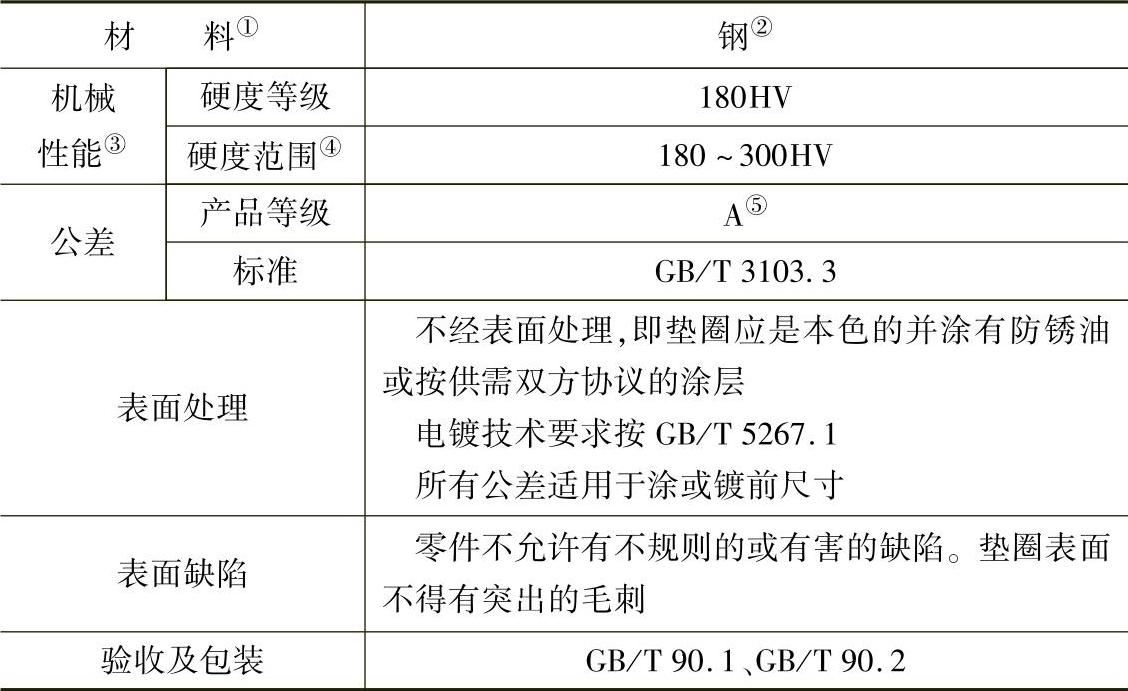

表2.7-24 技术条件和引用标准

① 其他金属材料需经供需双方协议。

② 含碳量不应超过0.12%。

③ 机械性能仅作为交货条件。当对螺钉和垫圈组合件进行淬火并回火时，则可能改变。

④ 硬度试验按GB/T 4340.1规定。

试验力：HV10用于公称厚度h≤1.2mm；HV30用于公称厚度h＞1.2mm。

⑤ A级不适用于内径d₁和厚度h的公差。
