卡套式管接头用连接螺母

（GB/T 3759—2008）

卡套式管接头用连接螺母如图2.3-85所示，尺寸见表2.3-160。

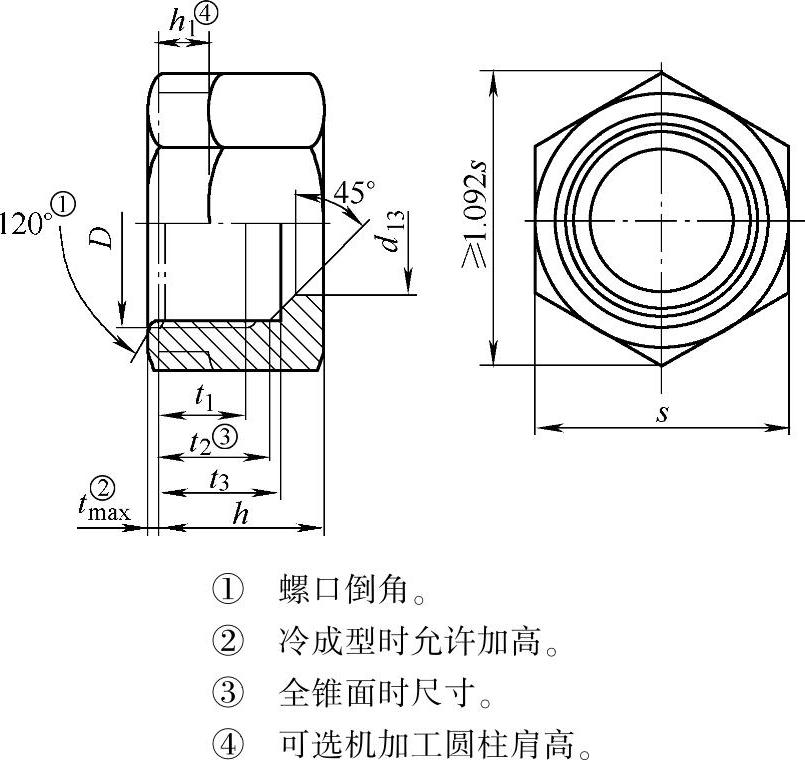

图2.3-85 卡套式管接头用连接螺母

标记示例：

连接螺母系列为L，与外径为10mm的管子配套使用，表面镀锌处理的钢制卡套式管接头用连接螺母标记为：螺母GB/T 3759 L10。

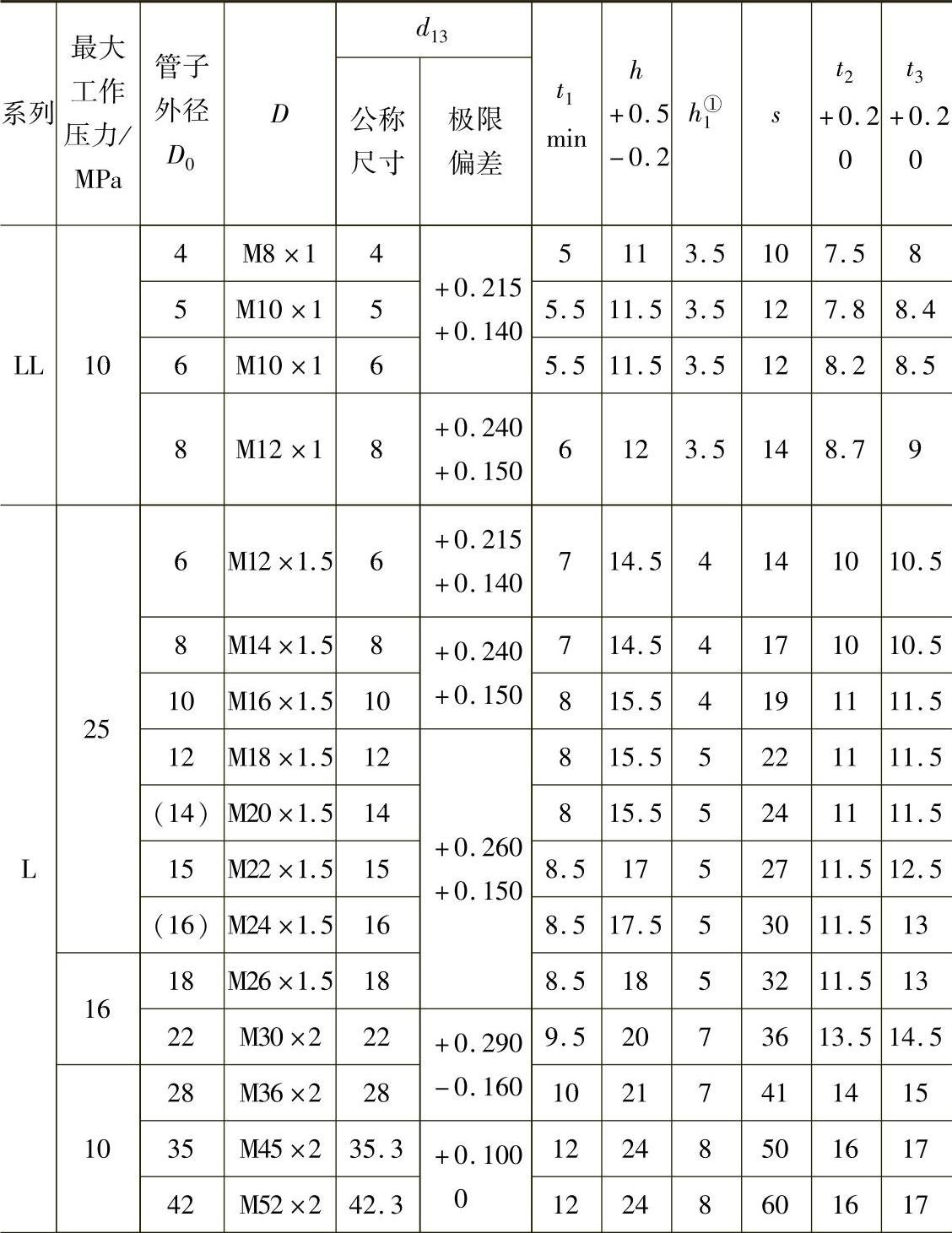

表2.3-160 尺寸 （单位：mm）

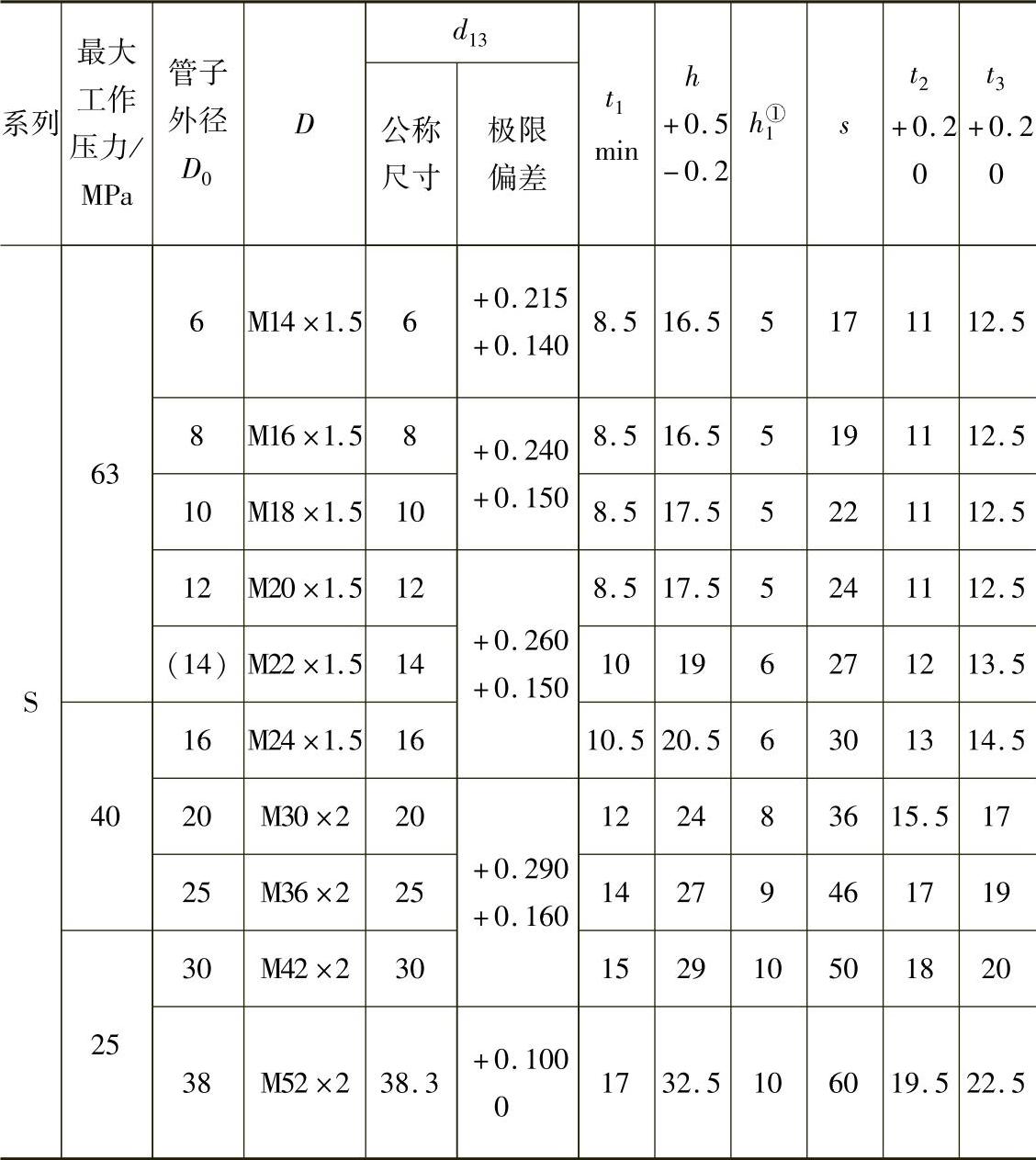

（续）

注：尽可能不采用括号内的规格。

① 尺寸h₁为可选机加工圆柱肩高。
