3.6  销轴

3.6 销轴

（GB/T 882—2008）

销轴如图3.6-1所示，尺寸见表3.6-1，技术条件和引用标准见表3.6-2。

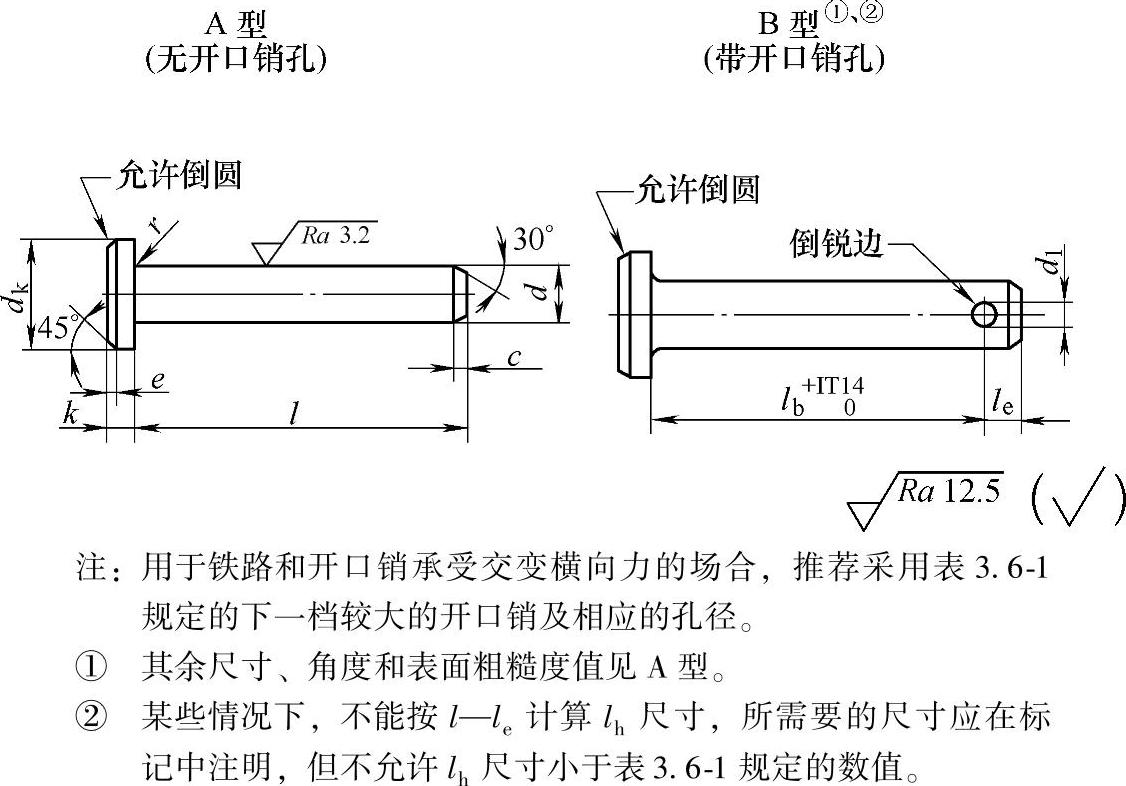

图3.6-1 销轴

标记方法

标记方法按GB/T 1237规定。

标记示例：

公称直径d=20mm、长度l=100mm、由钢制造的硬度为125HV～245HV，表面氧化处理的B型销轴的标记：

销GB/T 882 20×100。

开口销孔为6.3mm，其余要求与上述示例相同的销轴的标记：

销GB/T 882 20×100×6.3。

孔距l_h=80mm，开口销孔为6.3mm，其余要求与上述示例相同的销轴的标记：

销GB/T 882 20×100×6.3×80。

孔距l_h=80mm，其余要求与上述示例相同的销轴的标记：

销GB/T 882 20×100×80。

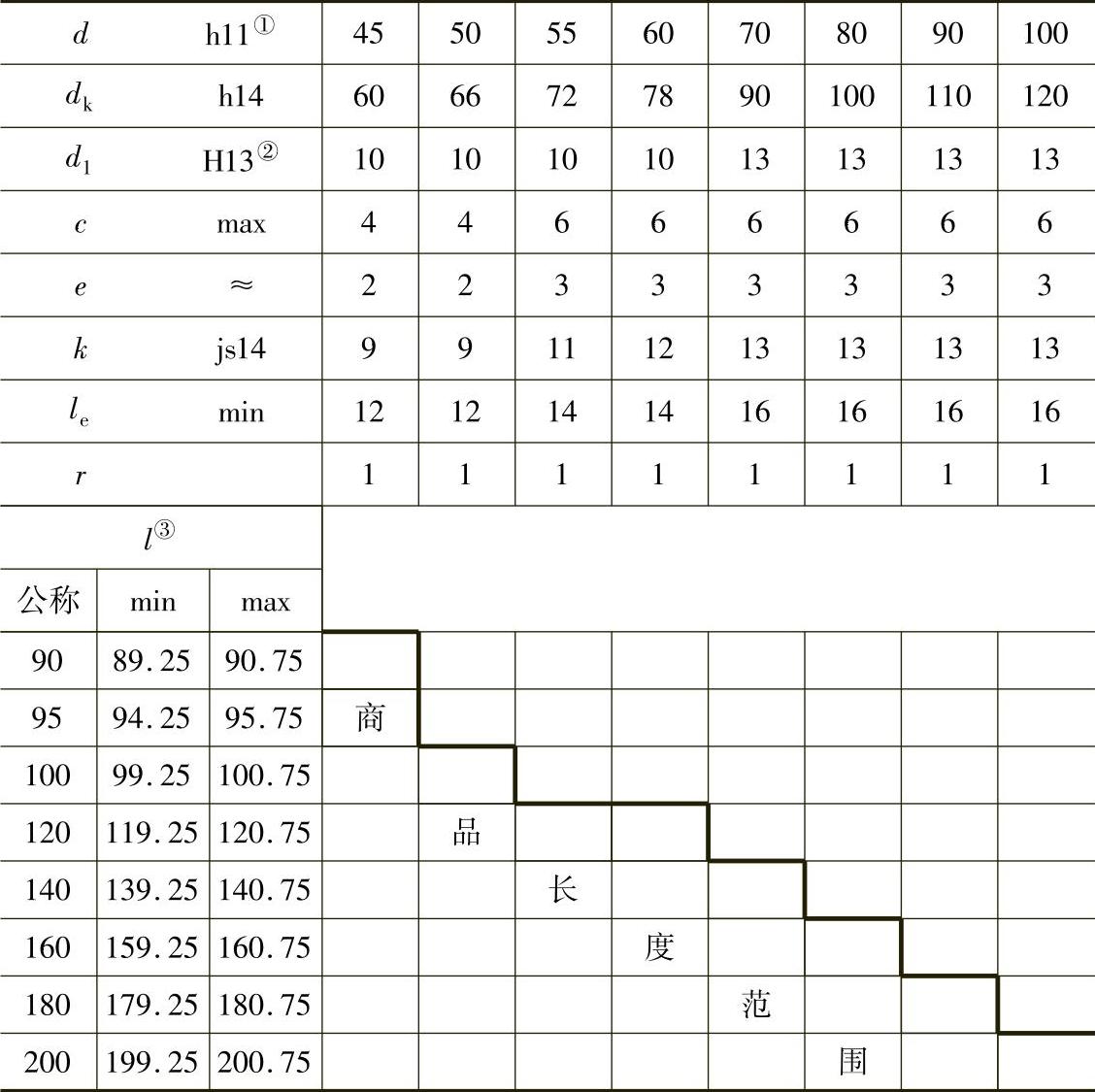

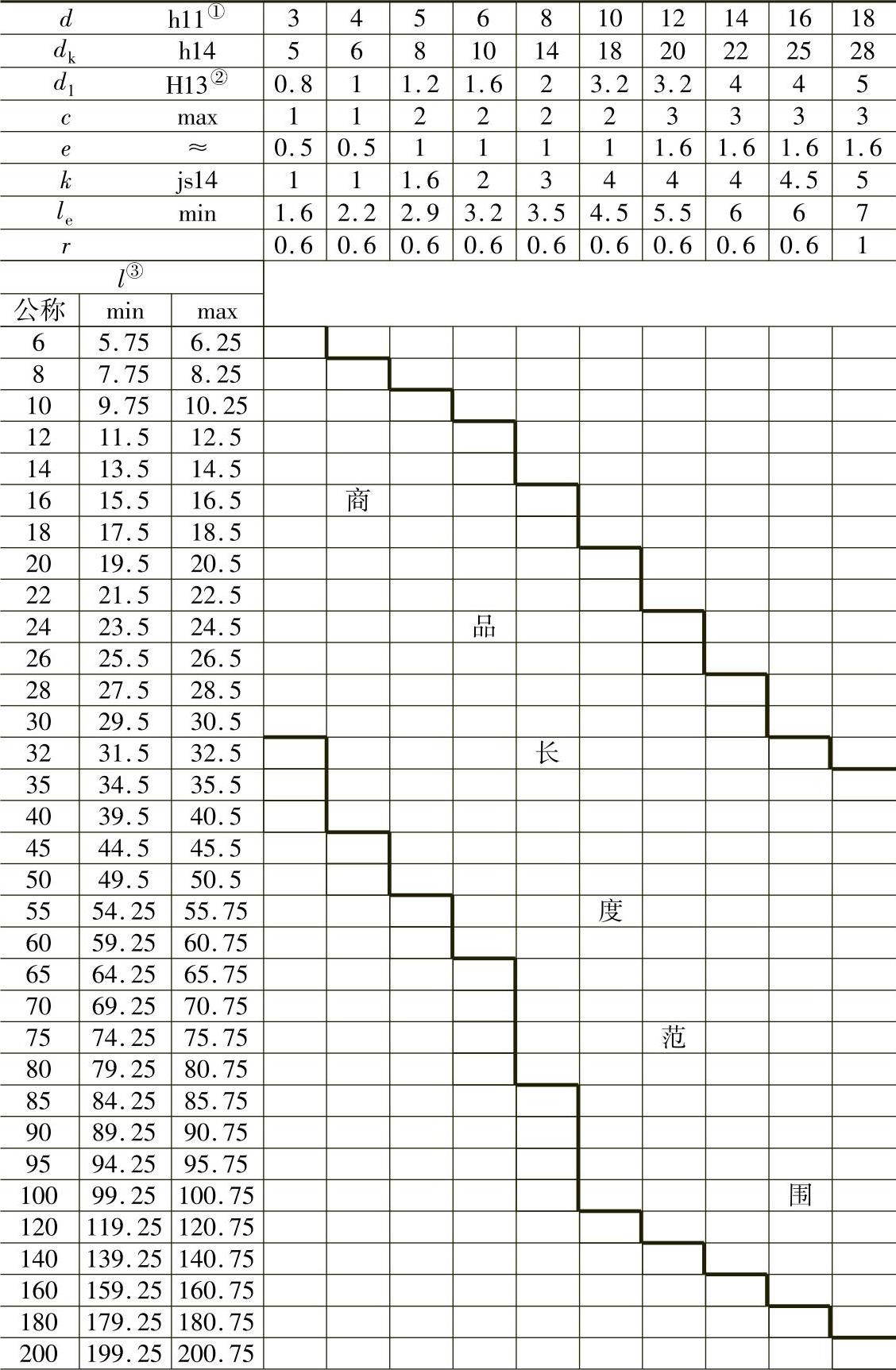

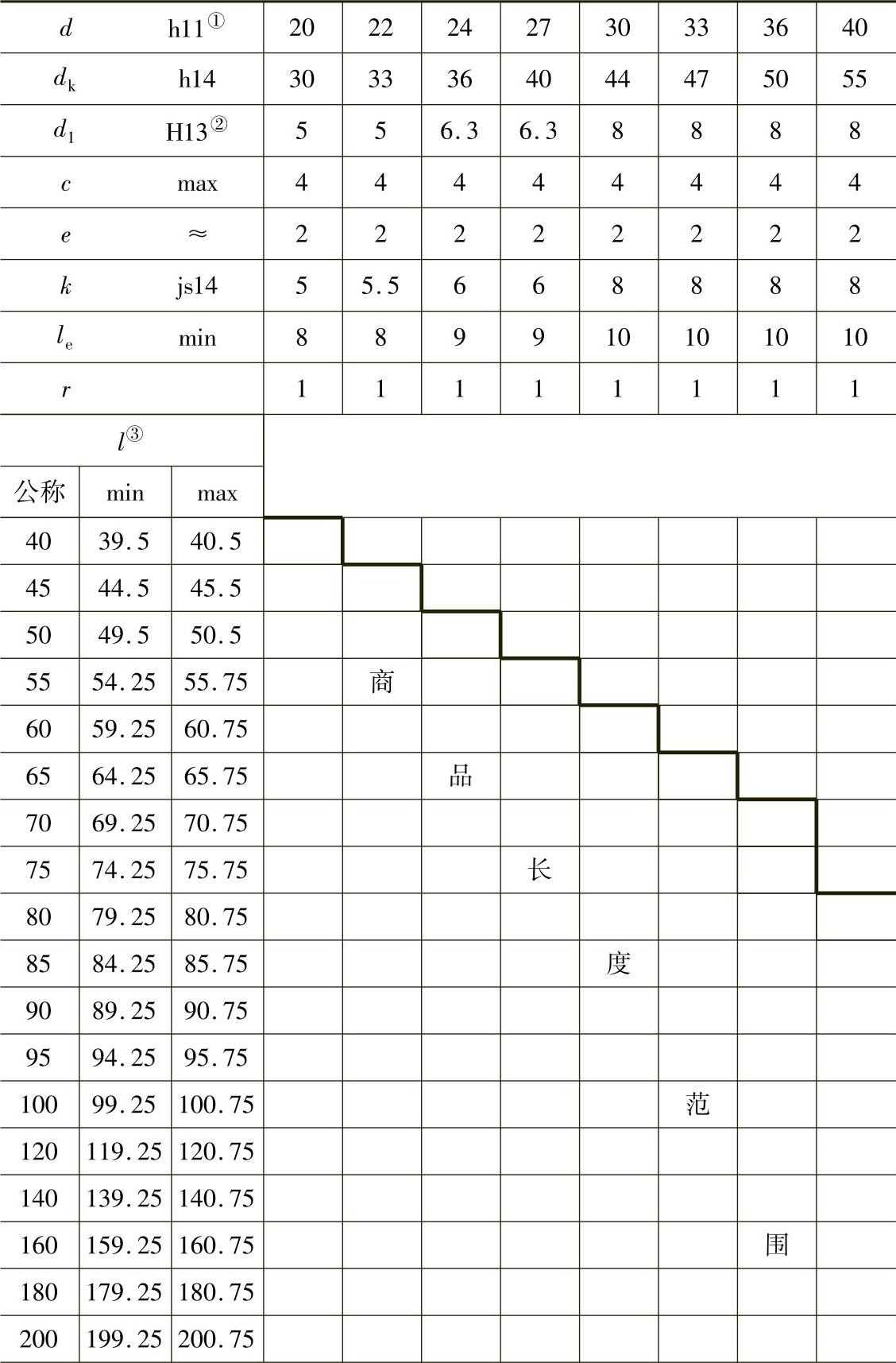

表3.6-1 尺寸 （单位：mm）

（续）

（续）

① 其他公差，如a11、c11、f8应由供需双方协议。

② 孔径d₁等于开口销的公称规格（见GB/T 91）。

③ 公称长度大于200mm，按20mm递增。

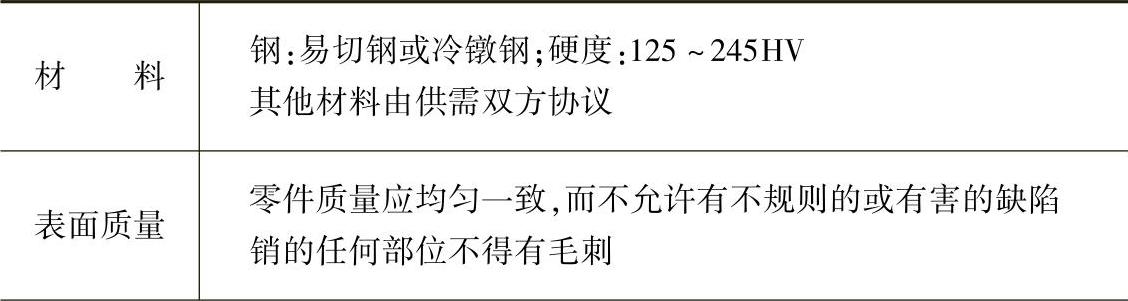

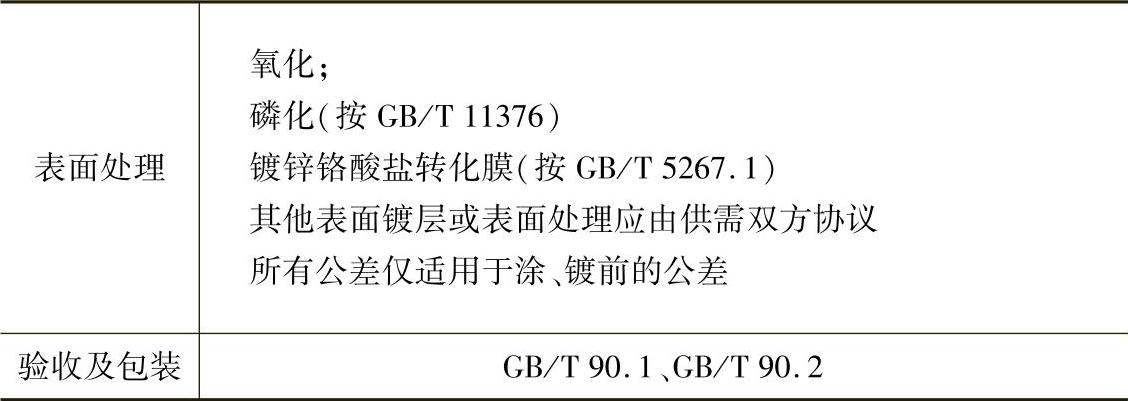

表3.6-2 技术条件和引用标准

（续）
