6.1.4  管螺纹丝锥

管螺纹丝锥是用来加工螺纹的丝锥。米制螺纹用螺距来表示，美制或英制螺纹用每英寸内的螺纹牙数来表示。管螺纹丝锥主要可分为圆柱管螺纹和圆锥管螺纹丝锥。其中圆柱管螺纹丝锥常见的有55°圆柱管螺纹丝锥和60°圆柱管螺纹丝锥两种规格。55°圆柱管螺纹是指螺纹的牙型角为55°、螺纹具有1∶16的锥度。60°圆柱管螺纹是指牙型角为60°、螺纹锥度为1∶16的管螺纹。常见的圆锥管螺纹丝锥主要包括以下几种：NPT、PT、G等。NPT是National（American）Pipe Thread的缩写，属于美国标准的60°圆锥管螺纹丝锥，用于北美地区。PT（BSPT）是PipeThread的缩写，是55°密封圆锥管螺纹丝锥，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1∶16。G是55°非螺纹密封管螺纹，属惠氏螺纹家族，标记为G代表圆柱螺纹。国内主要有2种角度的圆锥管螺纹丝锥，即55°圆锥管螺纹丝锥和60°圆锥管螺纹丝锥，JB/T 8364.2对60°圆锥管螺纹丝锥作了规定。

60°圆锥管螺纹丝锥的型式和尺寸按图6.1-5、表6.1-14的规定。

丝锥的螺纹牙型和尺寸按图6.1-6、表6.1-15的规定。

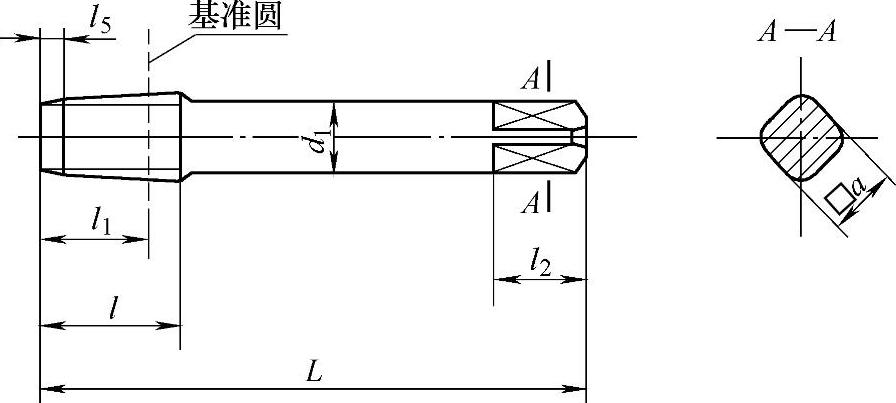

图6.1-5 丝锥的型式

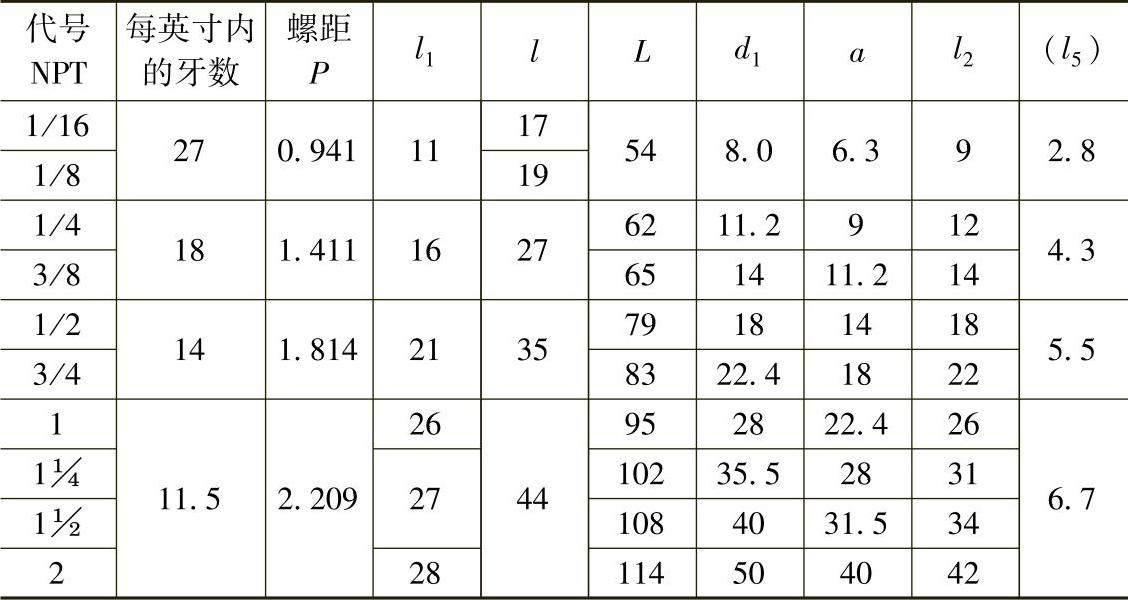

表6.1-14 丝锥的尺寸 （单位：mm）

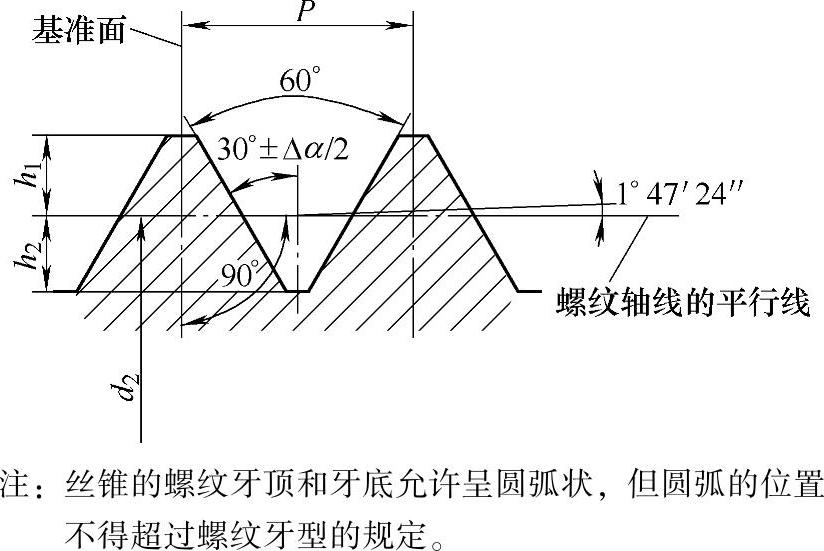

图6.1-6 丝锥的螺纹牙型

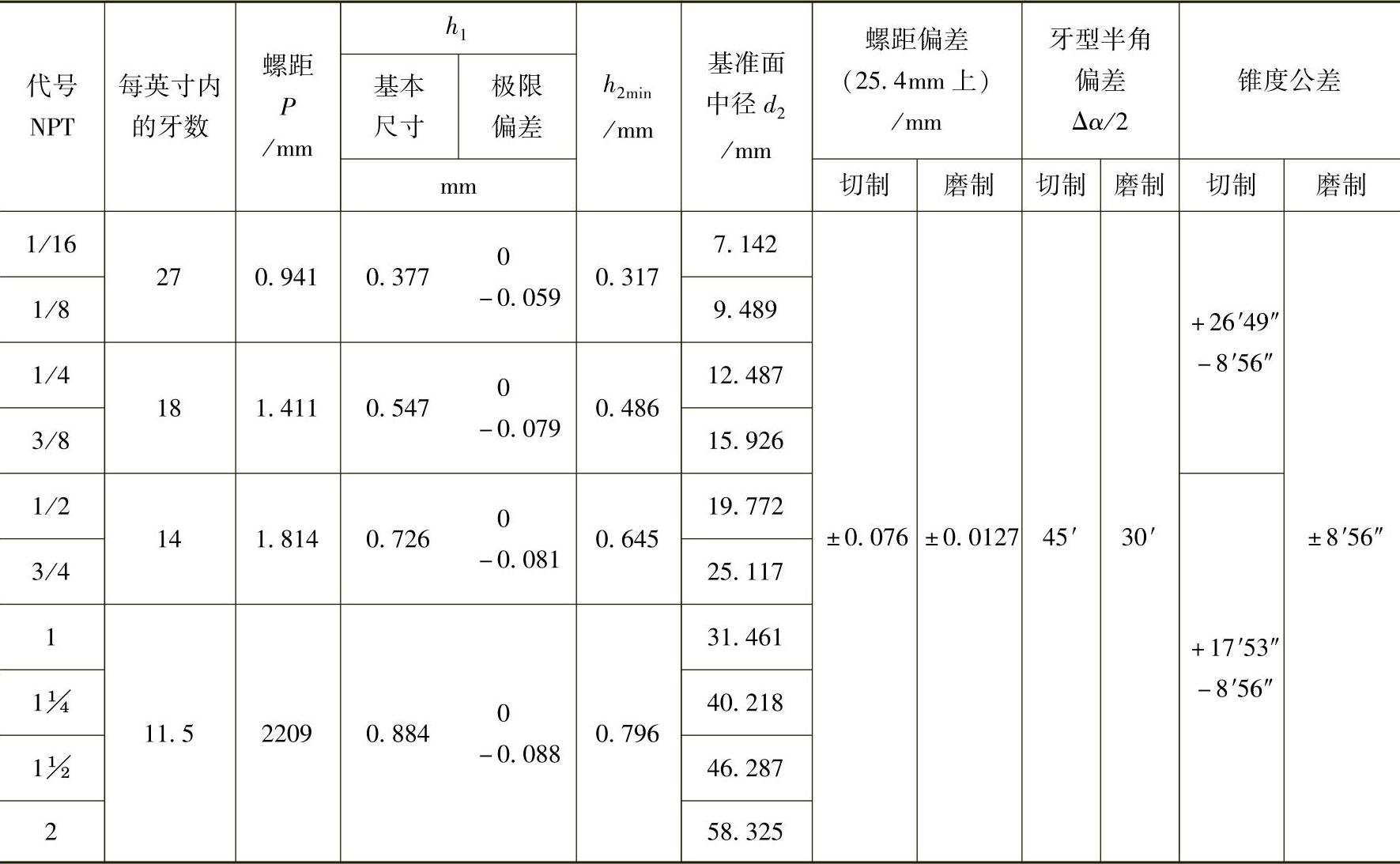

表6.1-15 丝锥的螺纹尺寸
