3.沉头槽销

3.沉头槽销

（GB/T 13829.9—2004）

沉头槽销如图3.4-3所示，尺寸见表3.4-5，技术条件和引用标准见表3.4-6。

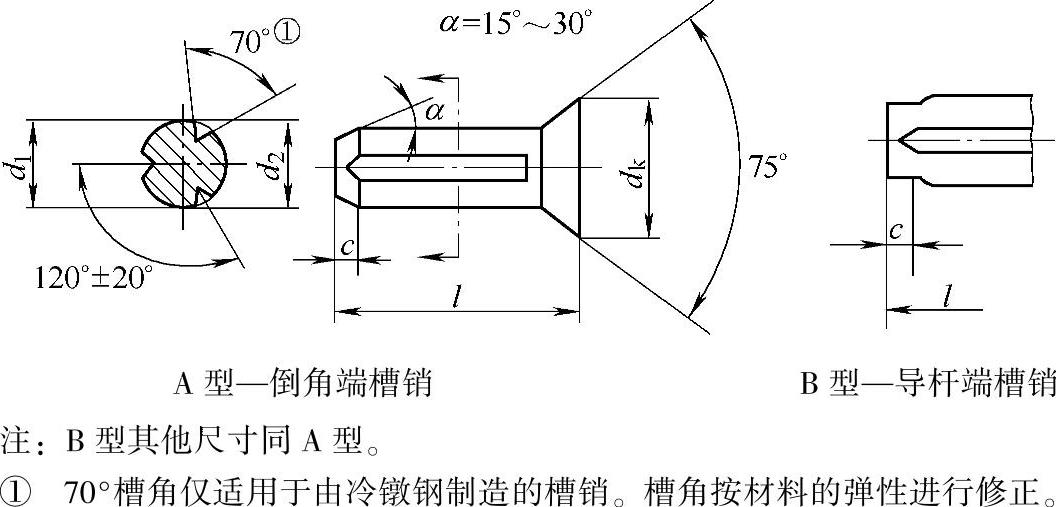

图3.4-3 沉头槽销

标记示例：

公称直径d=6mm、公称长度l=30mm、材料为冷镦钢、硬度为125～245 HV30、不经表面处理的沉头槽销的标记：

销GB/T 13829.9 6×30。

在特殊情况下，如需按标准的规定指定一种型式，则应在标记中注明：

销GB/T 13829.9 6×30-A。

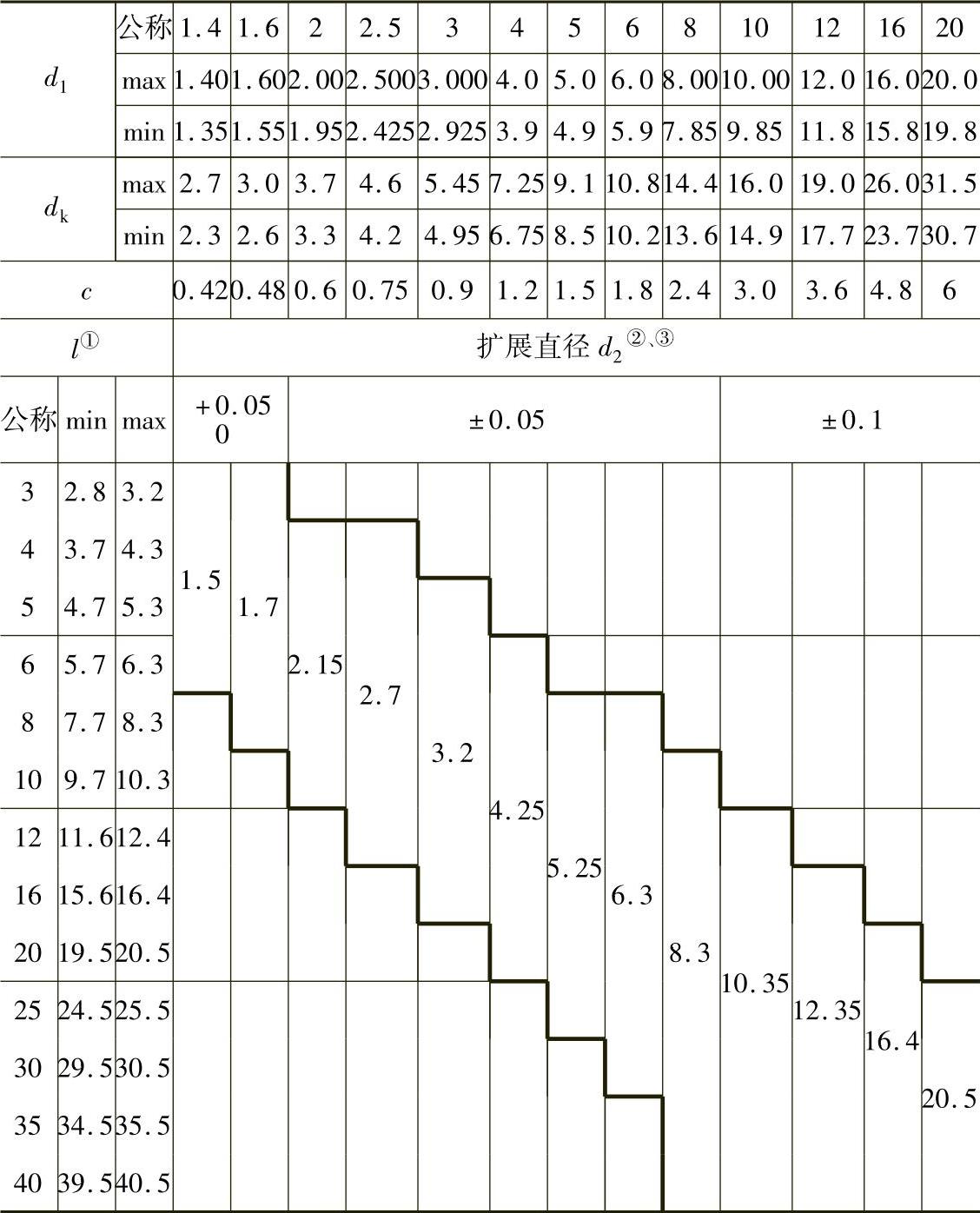

表3.4-5 尺寸 （单位：mm）

注：槽销孔的直径应等于槽销的公称直径d₁，其公差为H11级。

① 阶梯实线间为商品长度规格范围。

② 扩展直径d₂仅适用于由冷镦钢制造的槽销。对其他材料，如不锈钢，则应从给出的数值中减去一定的数量，并应经供需双方协议。

③ 对d₂应使用光滑通、止环规进行检验。

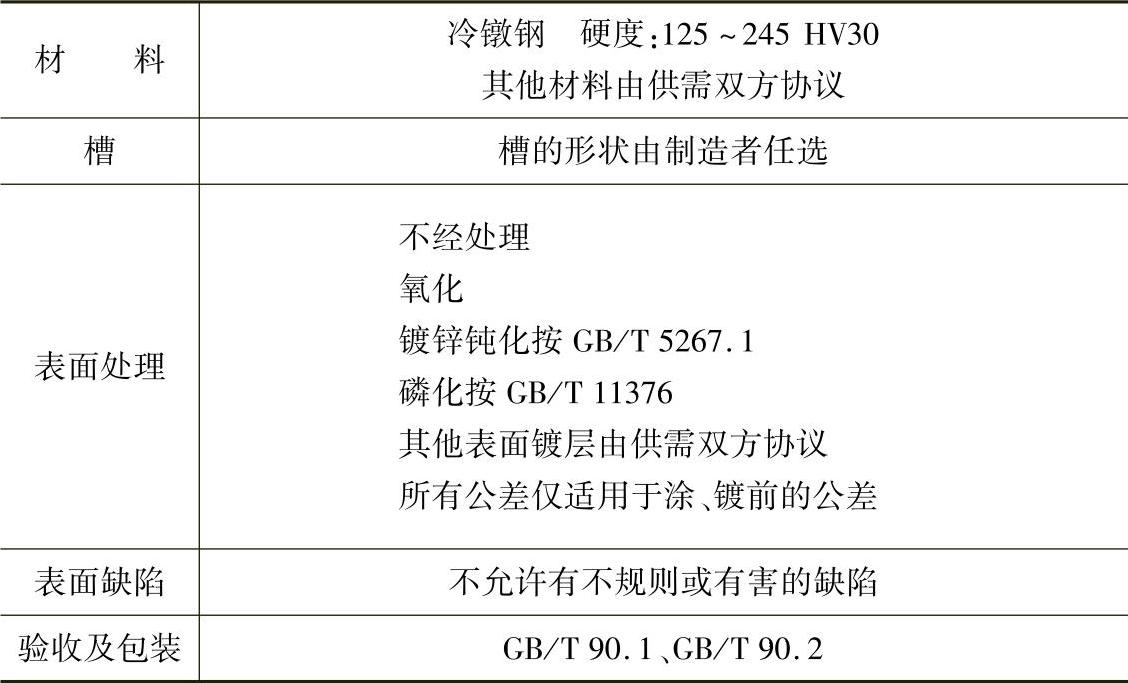

表3.4-6 技术条件和引用标准
