1.9.1 紧固件产品的标记
1.紧固件产品的完整标记
按图1.9-1规定的内容及顺序表示。

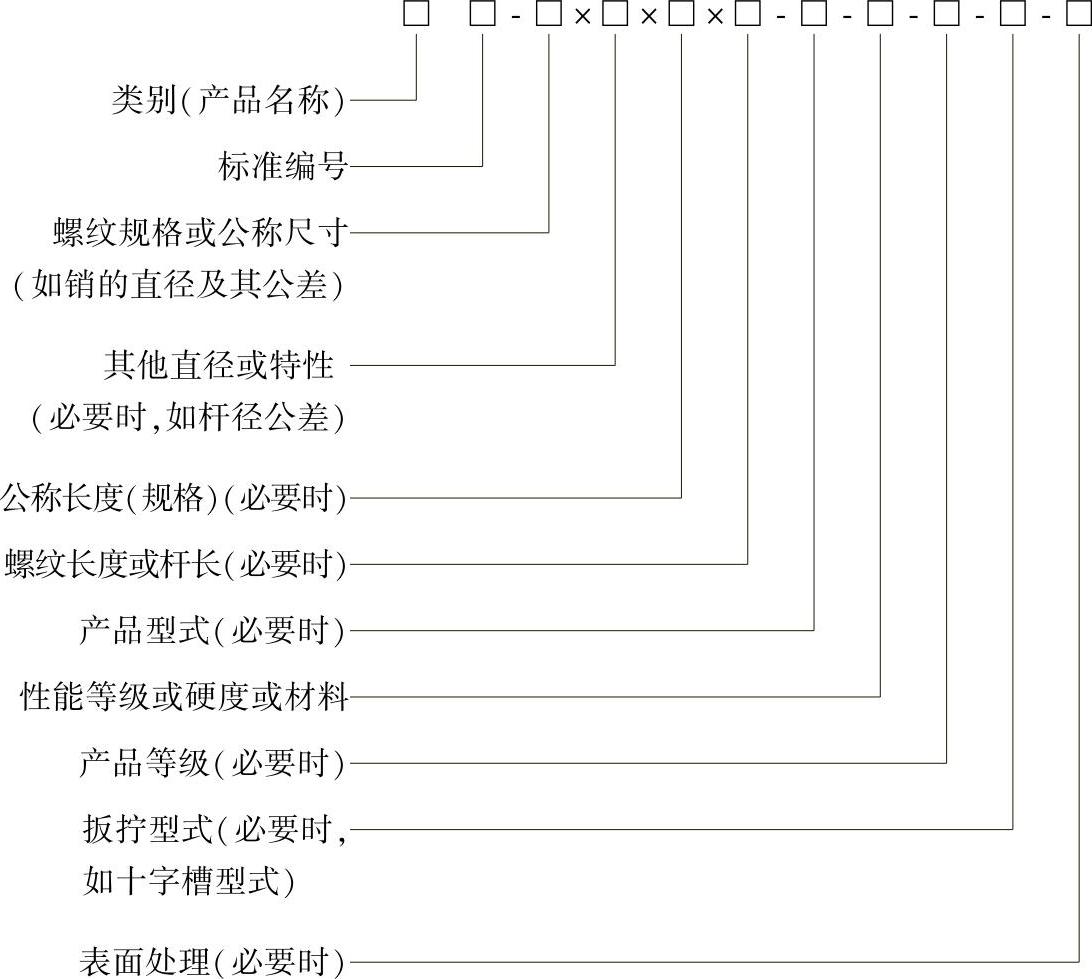

图1.9-1 紧固件产品的完整标记
2.标记的简化原则
1）类别（名称）、标准年代号及前面的“-”，允许全部或部分省略。省略年代号的标准应以现行标准为准。
2）标记中的“-”允许全部或部分省略；标记中“其他直径或特性”前面的“×”允许省略。但省略后不应导致对标记的误解，一般以空格代替。
3）当产品标准中只规定一种产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，允许全部或部分省略。
4）当产品标准中规定两种及以上的产品型式、性能等级或硬度或材料、产品等级、扳拧型式及表面处理时，应规定可以省略其中的一种，并在产品标准的标记示例中给出省略后的简化标记。
3.标记示例
（1）外螺纹件
1）螺纹规格d=M12、公称长度l=80mm、性能等级为10.9级、表面氧化、产品等级为A级的六角头螺栓的标记；
螺栓GB/T 5782—2000-M12×80-10.9-A-O（完整标记）
2）螺纹规格d=M12、公称长度l=80mm、性能等级为8.8级、表面氧化、产品等级为A级的六角头螺栓的标记：
螺栓GB/T 5782 M12×80（简化标记）
3）螺纹规格d=M6、公称长度l=6mm、长度z=4mm、性能等级为33H级、表面氧化的开槽盘头定位螺钉的标记：
螺钉GB/T 828—1988-M6×6×4-33H-O（完整标记）
4）螺纹规格d=M6、公称长度l=6mm、长度z=4mm、性能等级为14H级、不经表面处理的开槽盘头定位螺钉的标记
螺钉GB/T 828 M6×6×4（简化标记）
（2）内螺纹件
1）螺纹规格D=M12、性能等级为10级、表面氧化、产品等级为A级的1型六角螺母的标记：
螺母GB/T 6170—2000-M12-10-A-O（完整标记）
2）螺纹规格D=M12、性能等级为8级、不经表面处理、产品等级为A级的1型六角螺母的标记：
螺母GB/T 6170 M12（简化标记）
（3）垫圈
1）标准系列、规格8mm、性能等级为300HV、表面氧化、产品等级为A级的平垫圈的标记：
垫圈GB/T 97.1—2002-8-300HV-A-O（完整标记）
2）标准系列、规格8mm、性能等级为140HV、不经表面处理、产品等级为A级的平垫圈的标记：
垫圈GB/T 97.18（简化标记）
（4）自攻螺钉
1）螺纹规格ST3.5、公称长度l=16mm、Z型槽、表面氧化的F型十字槽盘头自攻螺钉的标记：
自攻螺钉GB/T 845—1985-ST3.5×16-F-Z-O（完整标记）
2）螺纹规格ST3.5、公称长度l=16mm、H型槽、镀锌钝化的C型十字槽盘头自攻螺钉的标记：
自攻螺钉GB/T 845ST3.5×16（简化标记）
（5）销
1）公称直径d=6mm、公差为m6、公称长度l=30mm、材料为C1马氏体不锈钢、表面简单处理的圆柱销的标记：
销GB/T 119.2—2000-6m6×30-C1-简单处理（完整标记）
2）公称直径d=6mm、公差为m6、公称长度l=30mm、材料钢、普通淬火（A型）、表面氧化的的圆柱销的标记：
销GB/T 119.26×30（简化标记）
（6）挡圈
1）公称直径d=30mm、外径D=40mm、材料为35钢、热处理硬度25～35HRC、表面氧化的轴肩挡圈的标记：
挡圈GB/T 886—1986-30×40-35钢、热处理25～35HRC-O（完整标记）
2）公称直径d=30mm、外径D=40mm、材料为35钢、不经热处理及表面处理的轴肩挡圈的标记：
挡圈GB/T 88630×40（简化标记）
