7.内六角花形圆柱头自攻锁紧螺钉
（GB 6564—1986）
内六角花形圆柱头自攻锁紧螺钉如图2.6-7所示，尺寸见表2.6-13，技术条件和引用标准见表2.6-14。

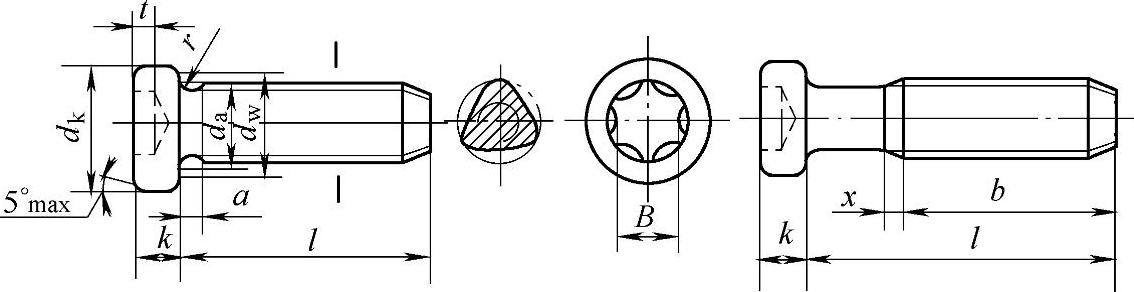

图2.6-7 内六角花形圆柱头自攻锁紧螺钉
标记示例：
螺纹规格为M6、公称长度l=30mm、性能等级为B级、表面镀锌钝化的内六角花形圆柱头自攻
锁紧螺钉的标记示例：自攻螺钉GB 6564—1986 M6×3。

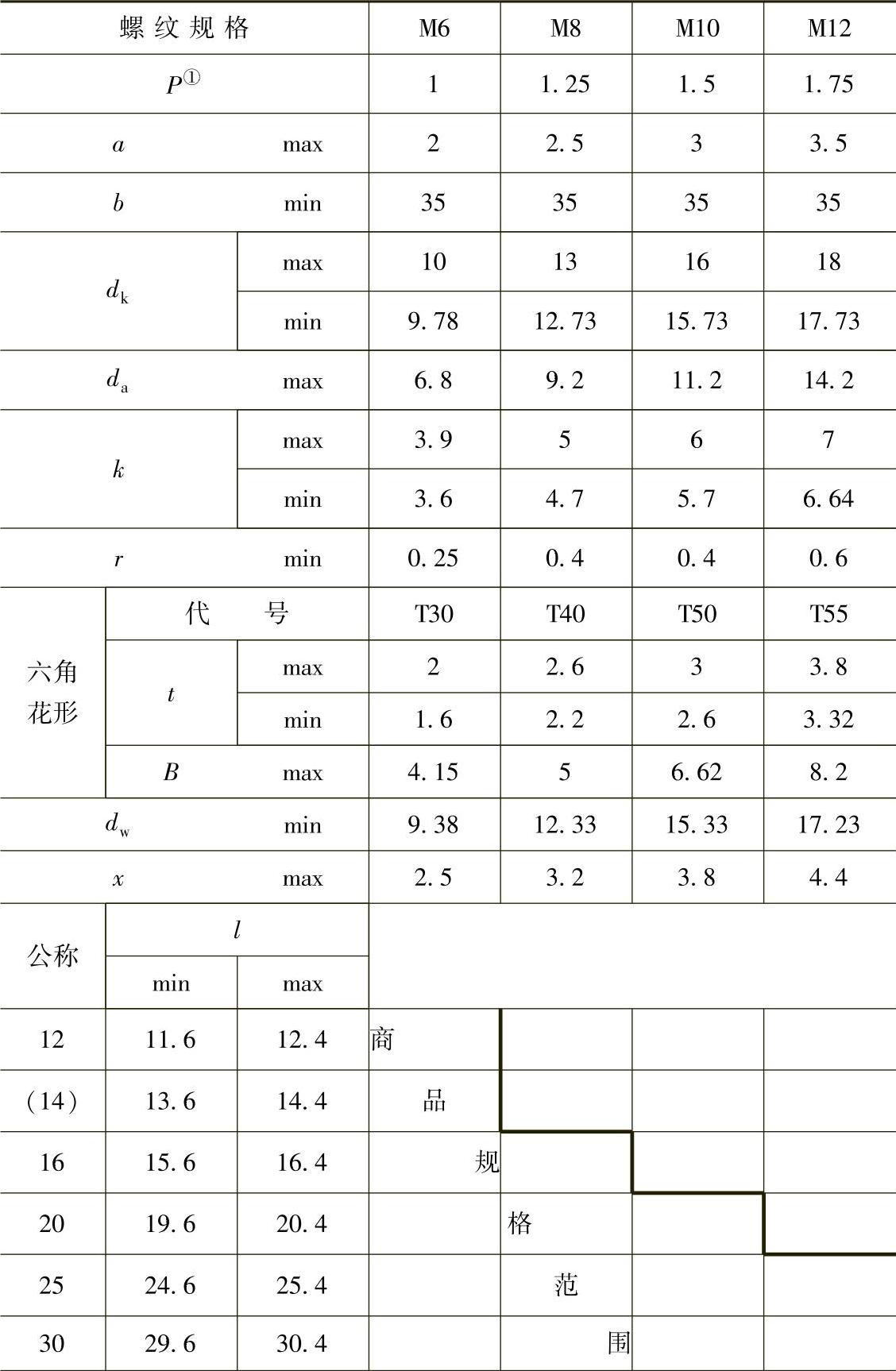

表2.6-13 尺寸 （单位：mm）

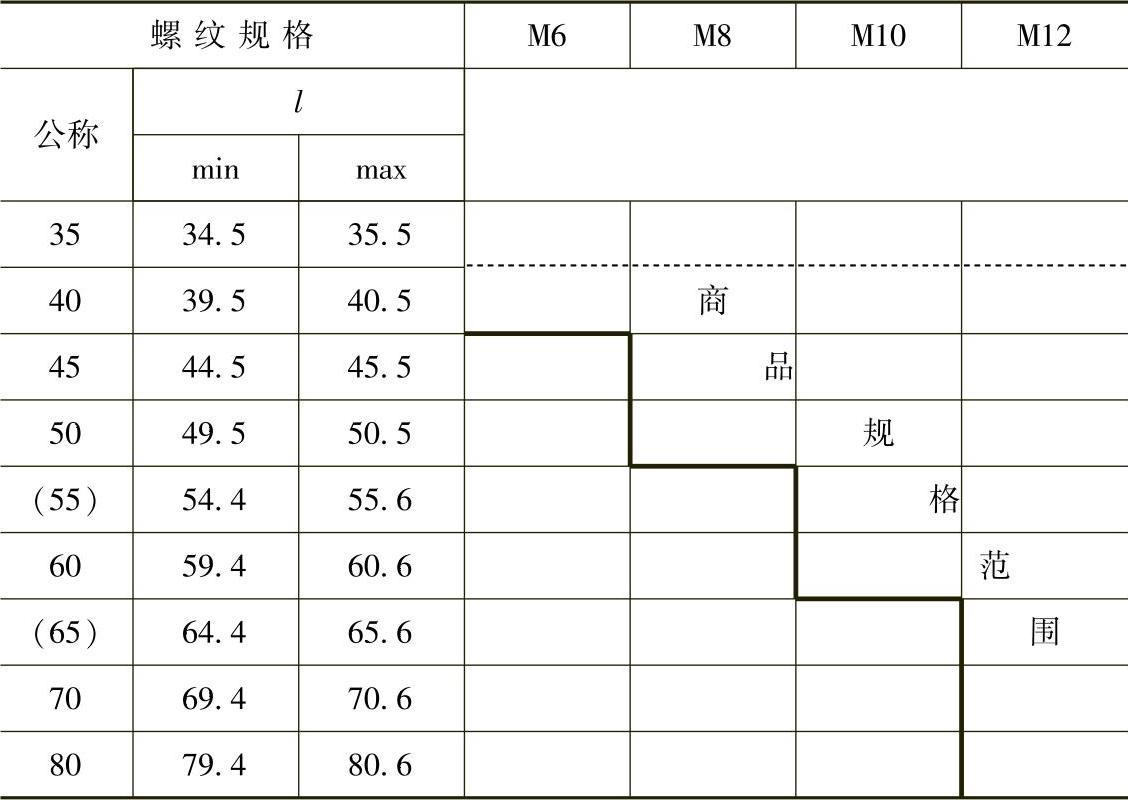

（续）
注：1.尽可能不采用括号内的规格。
2.公称长度在虚线以上的螺钉、螺杆上制出全螺纹（b=l-a）。
① P—螺距。

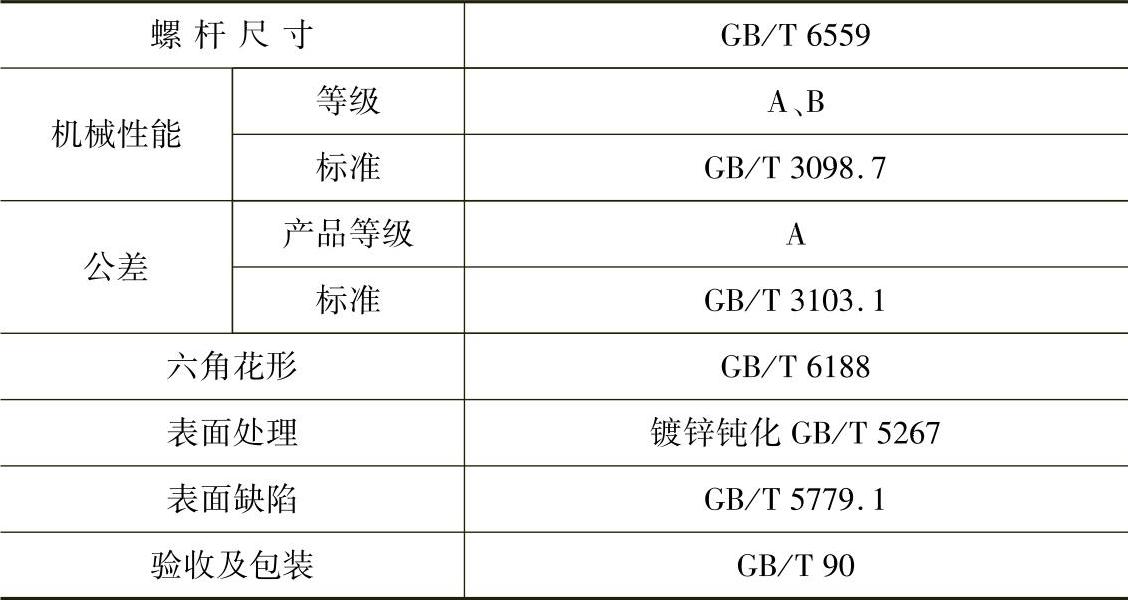

表2.6-14 技术条件和引用标准
