3.平垫圈A级

3.平垫圈A级

（GB/T 97.1—2002）

平垫圈A级如图2.7-3所示，尺寸见表2.7-7和表2.7-8，技术条件和引用标准见表2.7-9。

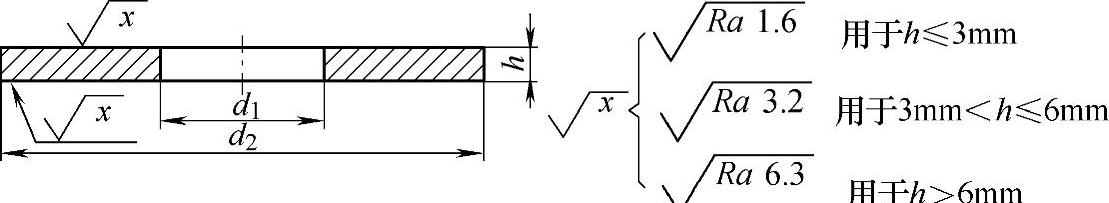

图2.7-3 平垫圈A级

标记示例：

标准系列、公称规格8mm、由钢制造的硬度等级为200HV级、不经表面处理、产品等级为八级的平垫圈的标记：垫圈GB/T 97.1 8。

标准系列、公称规格8mm，由A2组不锈钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈的标记：垫圈GB/T 97.1 8 A2。

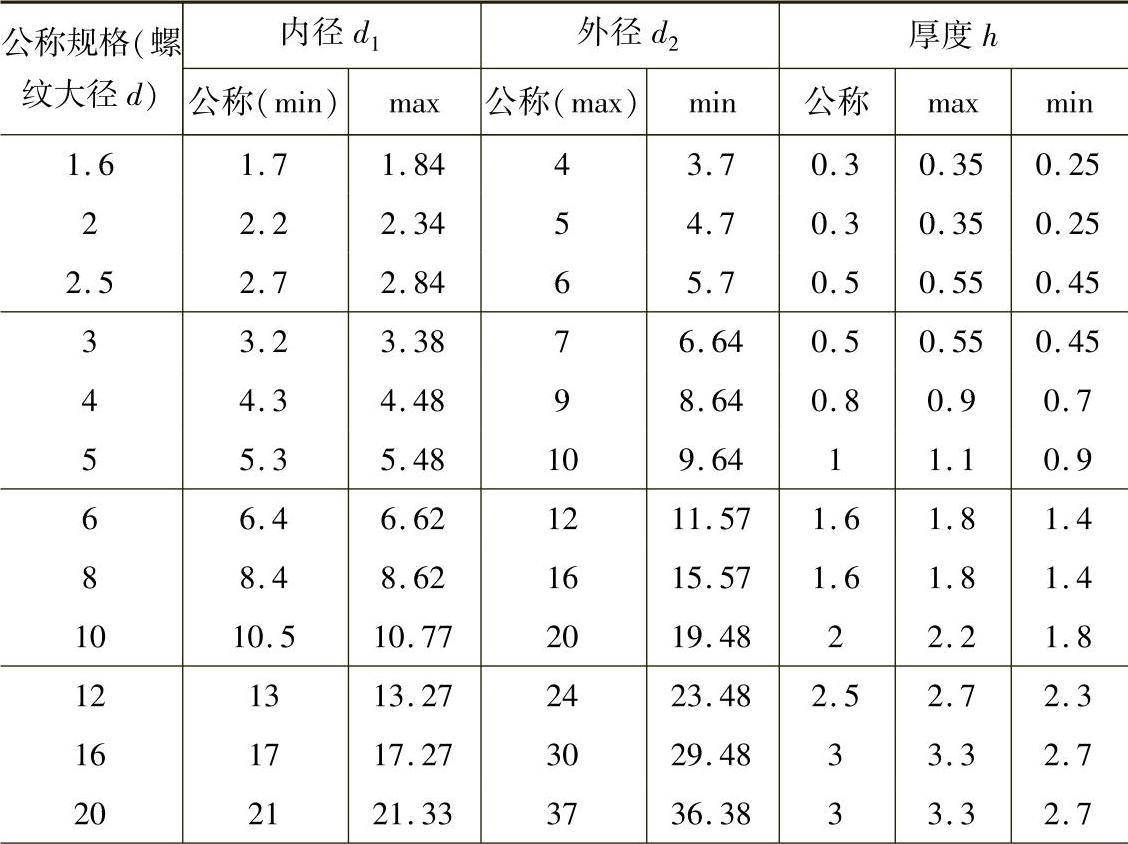

表2.7-7 优选尺寸 （单位：mm）

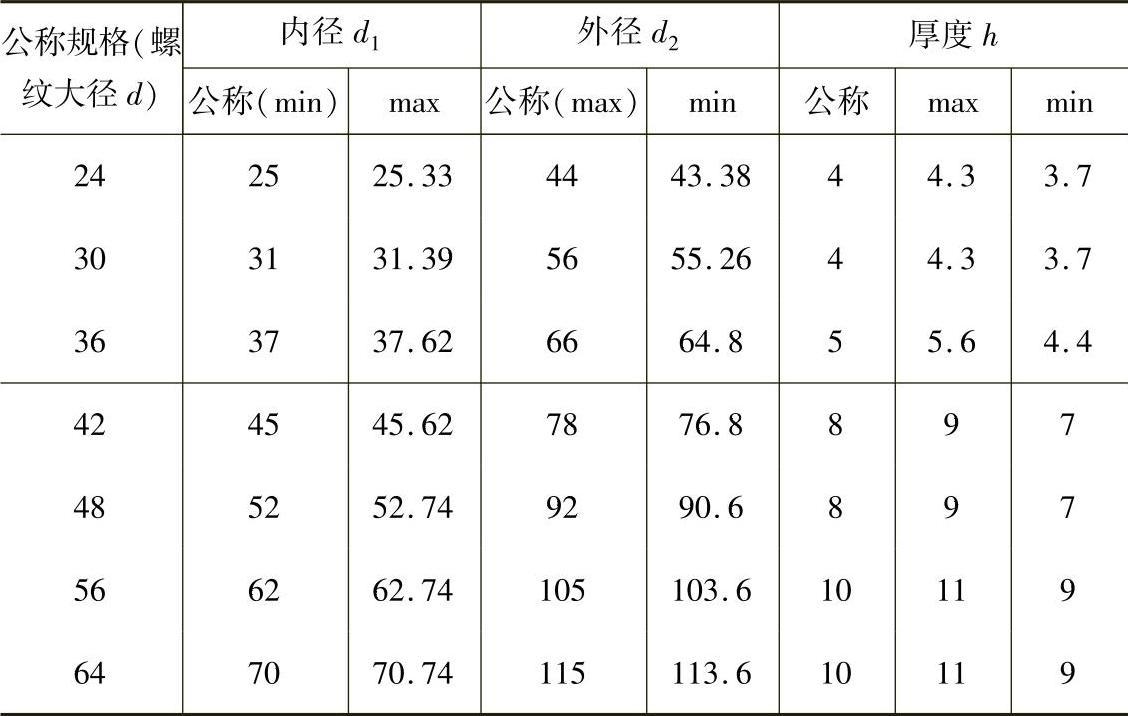

（续）

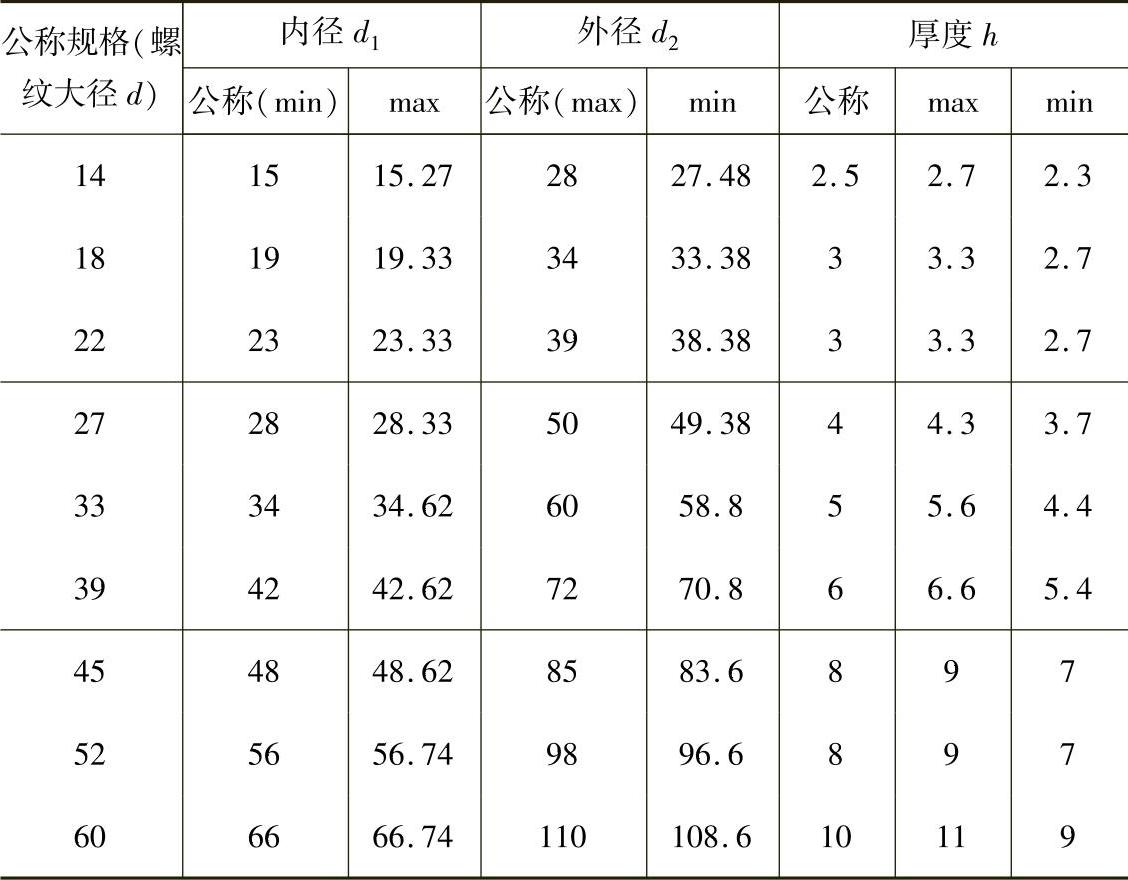

表2.7-8 非优选尺寸 （单位：mm）

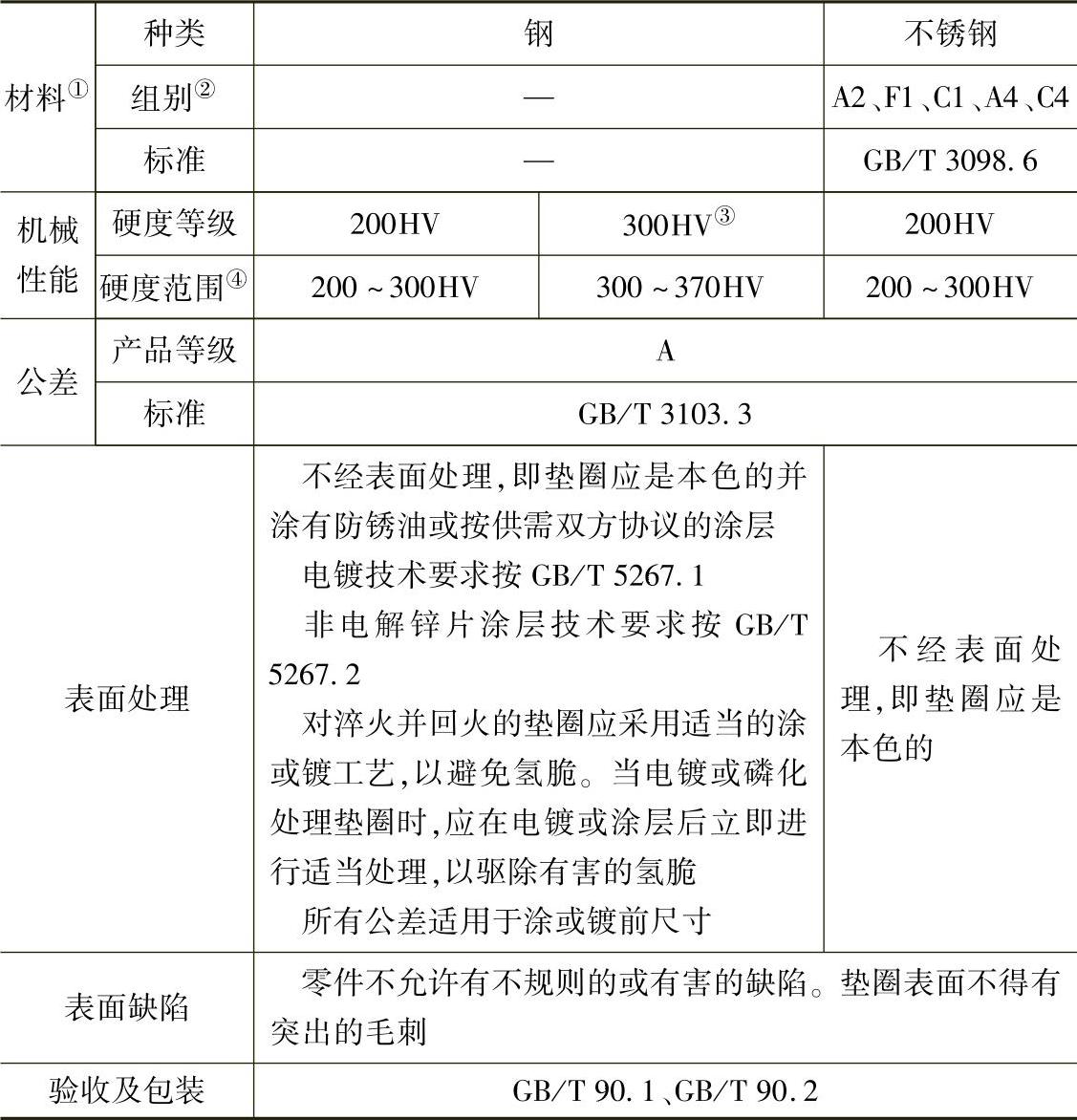

表2.7-9 技术条件和引用标准

① 其他金属材料需经供需双方协议。

② 仅与化学成分有关。

③ 淬火并回火。

④ 硬度试验按GB/T 4340.1规定。

试验力：HV2用于公称厚度h≤0.6mm；HV10用于公称厚度0.6mm＜h≤1.2mm；HV30用于公称厚度h＞1.2mm。
