9.方头长圆柱球面端紧定螺钉
（GB 83—1988）
方头长圆柱球面端紧定螺钉如图2.4-11所示，尺寸见表2.4-27，技术条件和引用标准见表2.4-28。
标记示例：
标记方法按GB 1237规定。
标记示例：
螺纹规格d=M10、公称长度l=30mm性能等级为33H、表面氧化的方头长圆柱球面端紧定螺钉的标记：螺钉GB 83 M10×30。

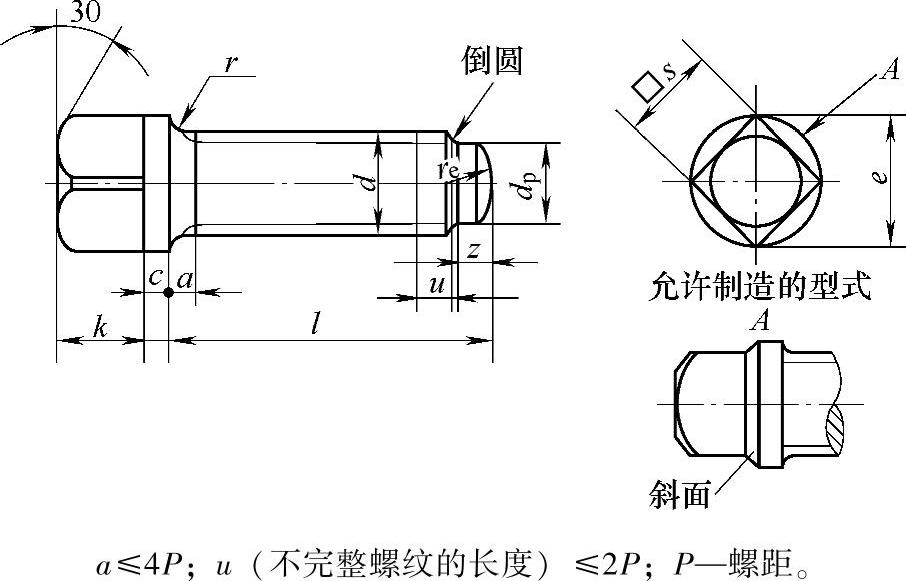

图2.4-11 方头长圆柱球面端紧定螺钉

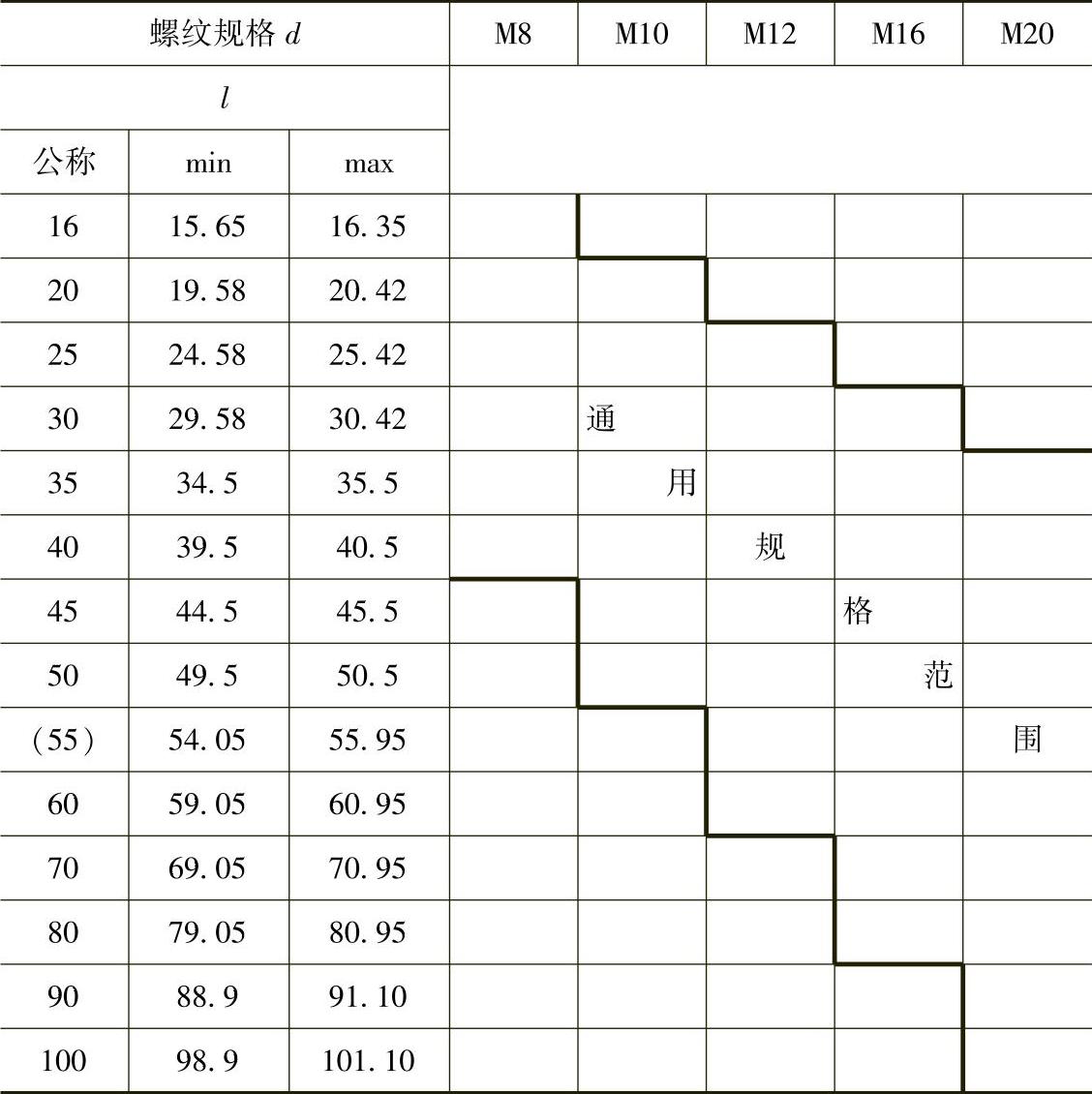

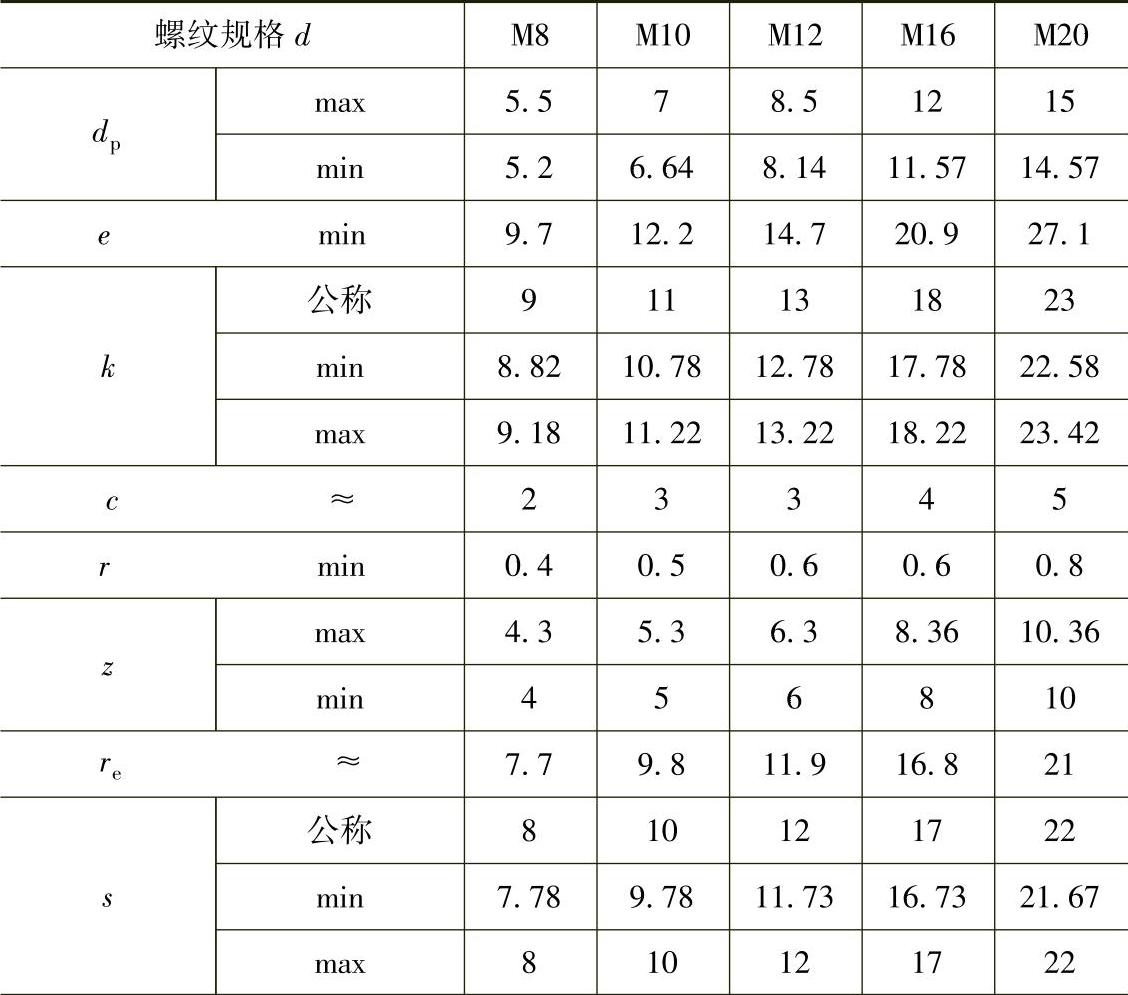

表2.4-27 尺寸 （单位：mm）
（续）
注：尽可能不采用括号内的规格。

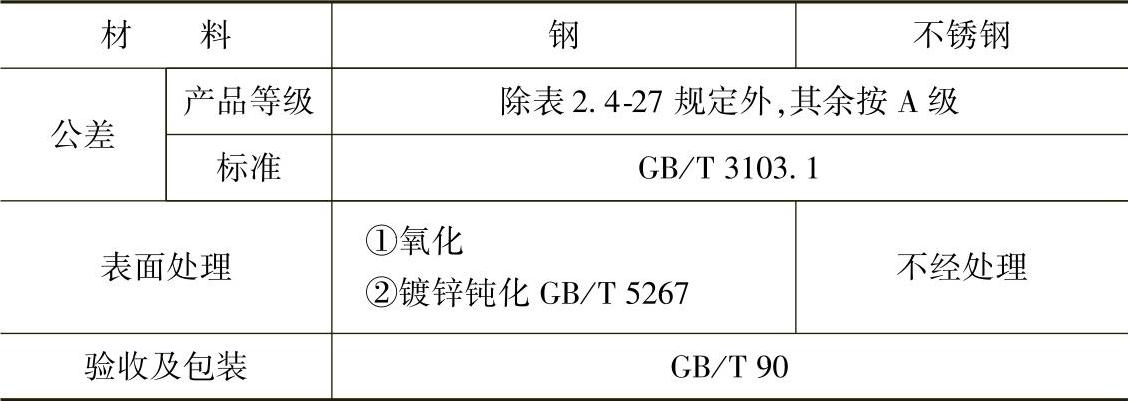

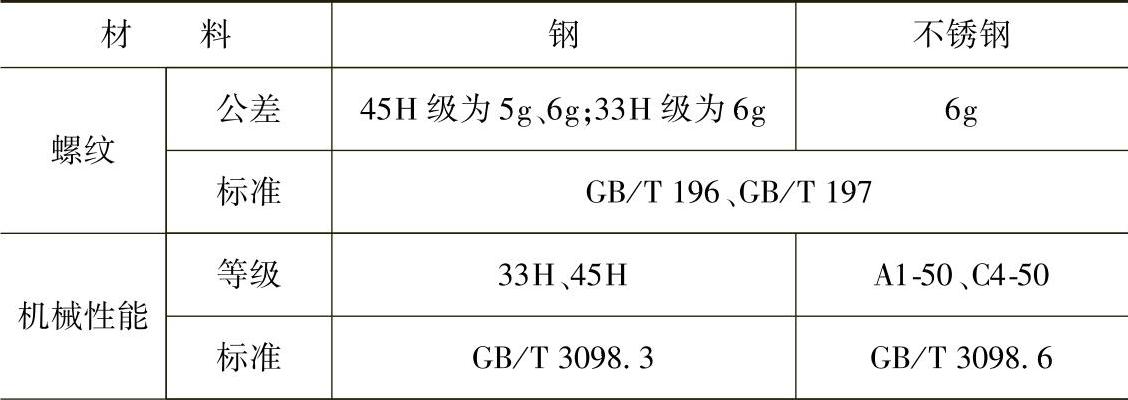

表2.4-28 技术条件及引用标准
（续）
