1.8.8  不锈钢紧定螺钉

1.8.8 不锈钢紧定螺钉

不锈钢紧定螺钉组别和性能等级标记如图1.8-5所示。

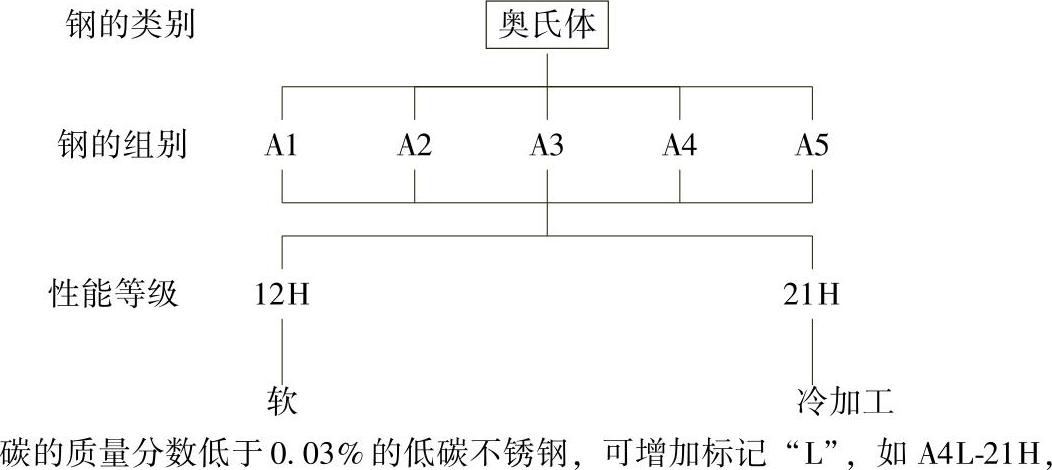

图1.8-5 紧定螺钉不锈钢组别和性能等级标记

不锈钢紧定螺钉的材料见表1.8-27，机械性能见表1.8-28。

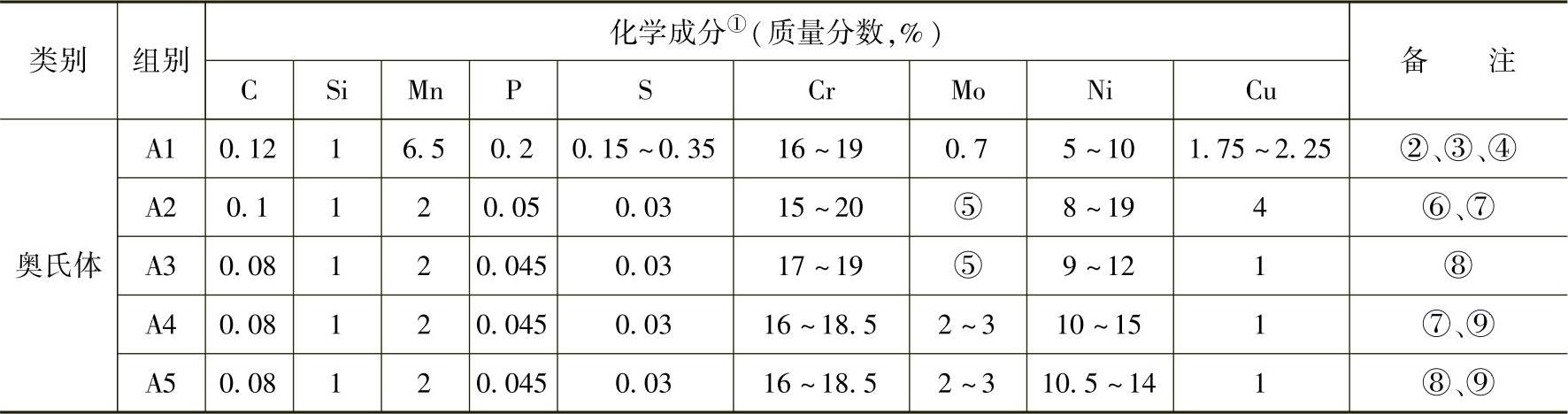

表1.8-27 不锈钢紧定螺钉材料

① 除已表明者外，均系最大值；

② 硫可用硒代替；

③ 如镍质量分数低于8%，则锰的最小质量分数须为5%；

④ 镍的质量分数大于8%时，对铜的最小含量不予限制；

⑤ 钼含量可能在制造者的说明书中出现。在某些使用场合，如有必要限定钼的极限含量，必须在订单中由用户注明；

⑥ 如铬的质量分数低于17%，则镍的最小的质量分数应为12%；

⑦ 对最大碳的质量分数达到0.03%的奥氏体不锈钢，氮的质量分数最高可达0.22%；

⑧ 为了稳定组织，钛的质量分数应≥5×w（C）～0.8%，并应按本表适当标志，或者铌和（或）钽的质量分数应≥10×w（C）～1.0%，并应按本表适当标志；

⑨ 对较大直径的产品，为达到规定的机械性能，在制造者的说明书中，可能有较高的碳含量，但质量分数不应超过0.12%。

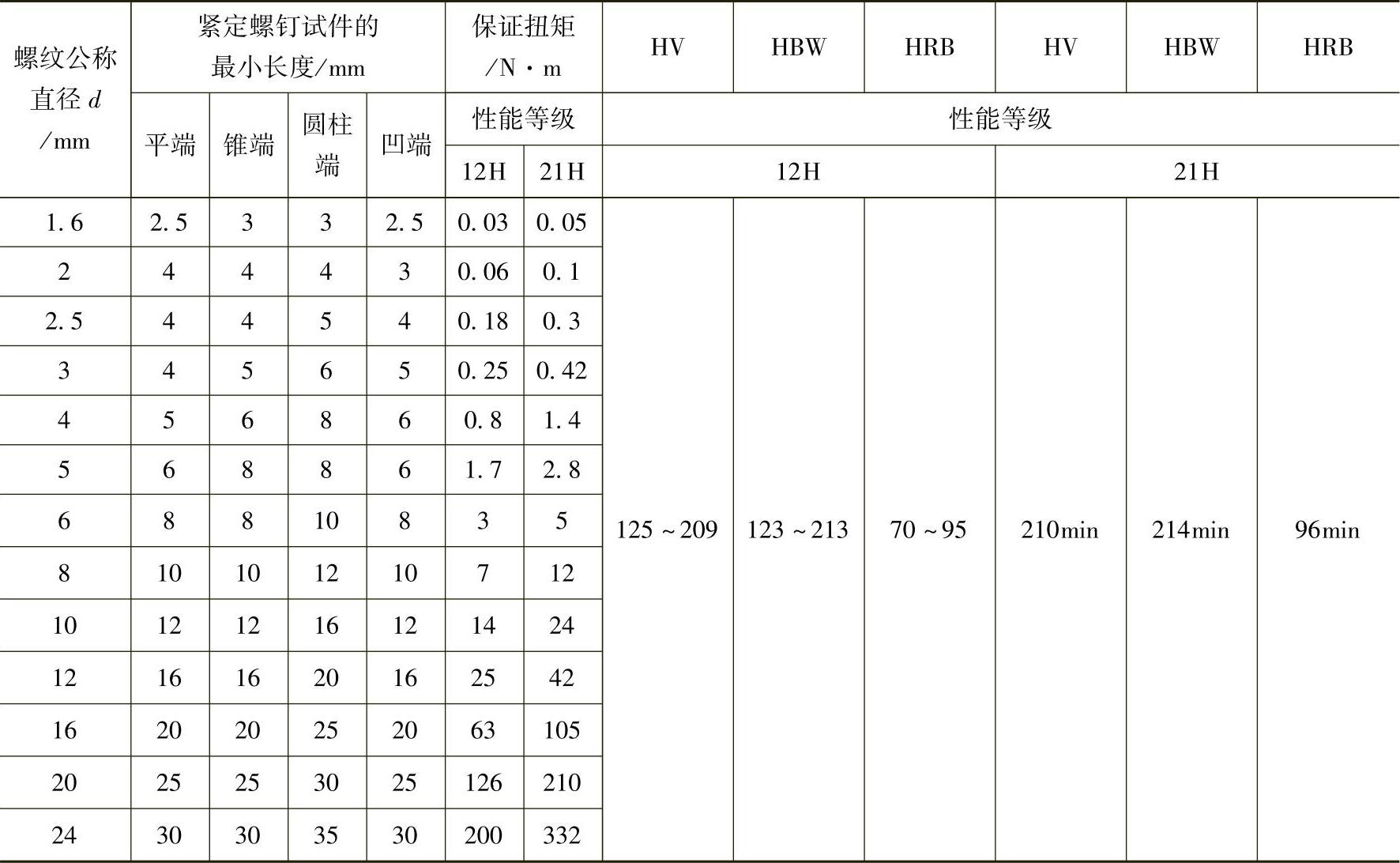

表1.8-28 机械性能
