机动弧焊用焊接螺柱

2.机动弧焊用焊接螺柱

（GB/T 902.2—1989）

机动弧焊用焊接螺柱如图2.2-6所示，尺寸规格见表2.2-10，技术条件和引用标准见表2.2-11。

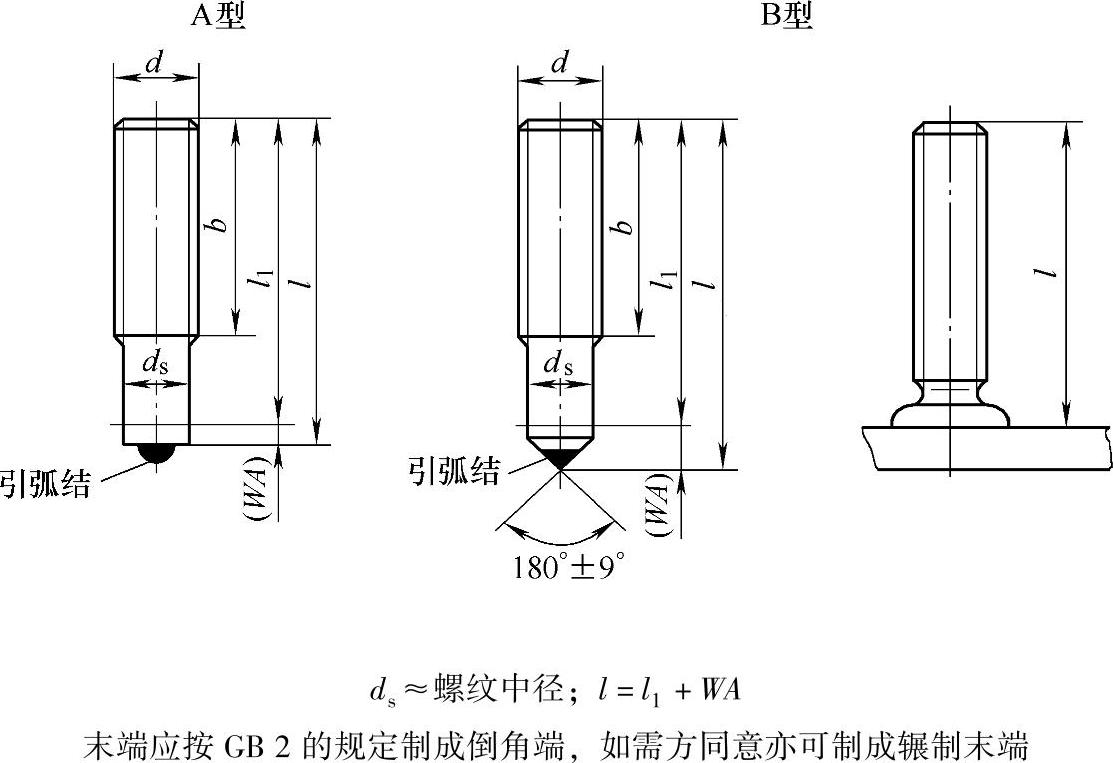

图2.2-6 机动弧焊用焊接螺柱

标记示例：

螺纹规格d=M10、公称长度l₁=50mm、性能等级为4.8级、不经表面处理、按A型制造的机动弧焊用焊接螺柱的标记：

螺柱GB 902.2 M10×50。

按B型制造时应加标记B：

螺柱GB 902.2B M10×50。

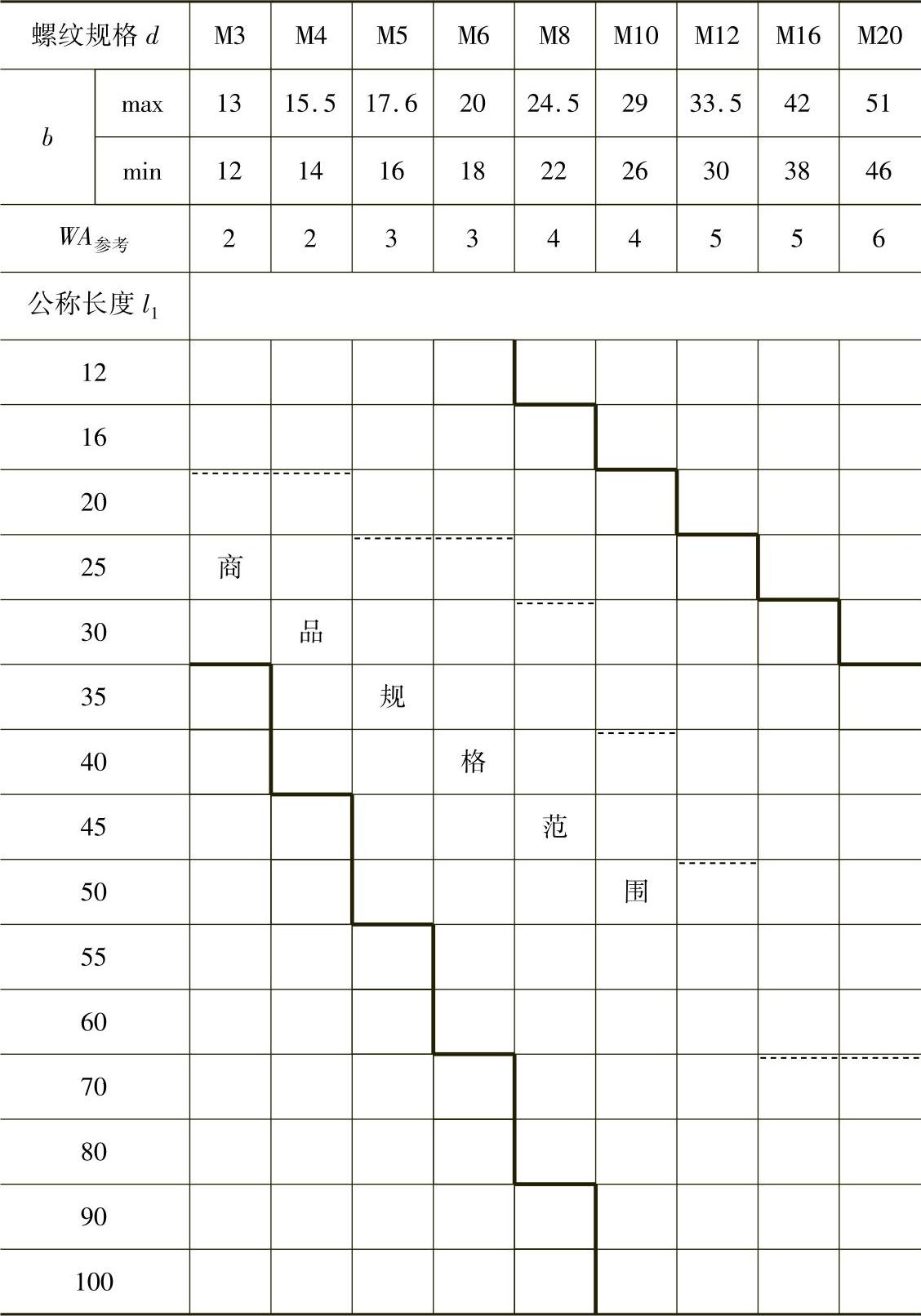

表2.2-10 尺寸 （单位：mm）

注：1.WA为焊接螺柱的熔化长度。

2.虚线以上的规格，制成全螺纹。

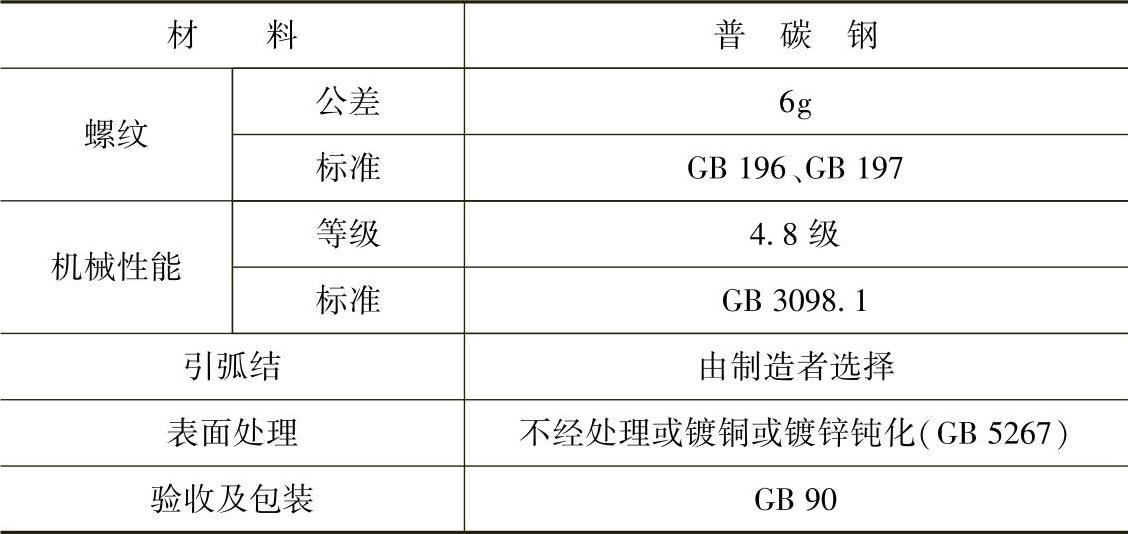

表2.2-11 技术条件和引用标准

注：1.材料的化学成分按GB/T 3098.1的规定，但最大含碳量按0.20%，且不得采用易切钢制造。

2.焊接部的机械性能及焊接瓷环尺寸，参见GB/T 902.2附录A（参考件）及附录B（参考件）。
