3.螺纹塞规

3.螺纹塞规

螺纹塞规是用来对内、外螺纹工件进行综合检查的量具。由于其使用简便、效率高，并能可靠地保证螺纹工件的互换性，所以生产中广为应用。

螺纹塞规是测量内螺纹尺寸正确性的工具。螺纹塞规的每种规格又分为通规（代号T）和止规（代号Z）两种，可分别单独供应；也可制成整体式的一并供应。检查时，只有当通规能与工件内螺纹旋合通过，而止规只与工件内螺纹部分旋合，且旋合量不超过2个螺距时，可判定该螺纹合格；否则可判定内螺纹尺寸不合格。

螺纹塞规种类可分为普通粗牙、细牙和管螺纹三种，螺距为0.35mm或更小的，2级精度及高于2级精度的螺纹塞规，和螺距为0.8mm或更小的3级精度的螺纹塞规都没有止端测头。100mm以下的螺纹塞规为锥柄螺纹塞规。100mm以上的为双柄螺纹塞规。普通螺纹塞规见表6.2-26，55°圆柱管螺纹塞规见表6.2-27。

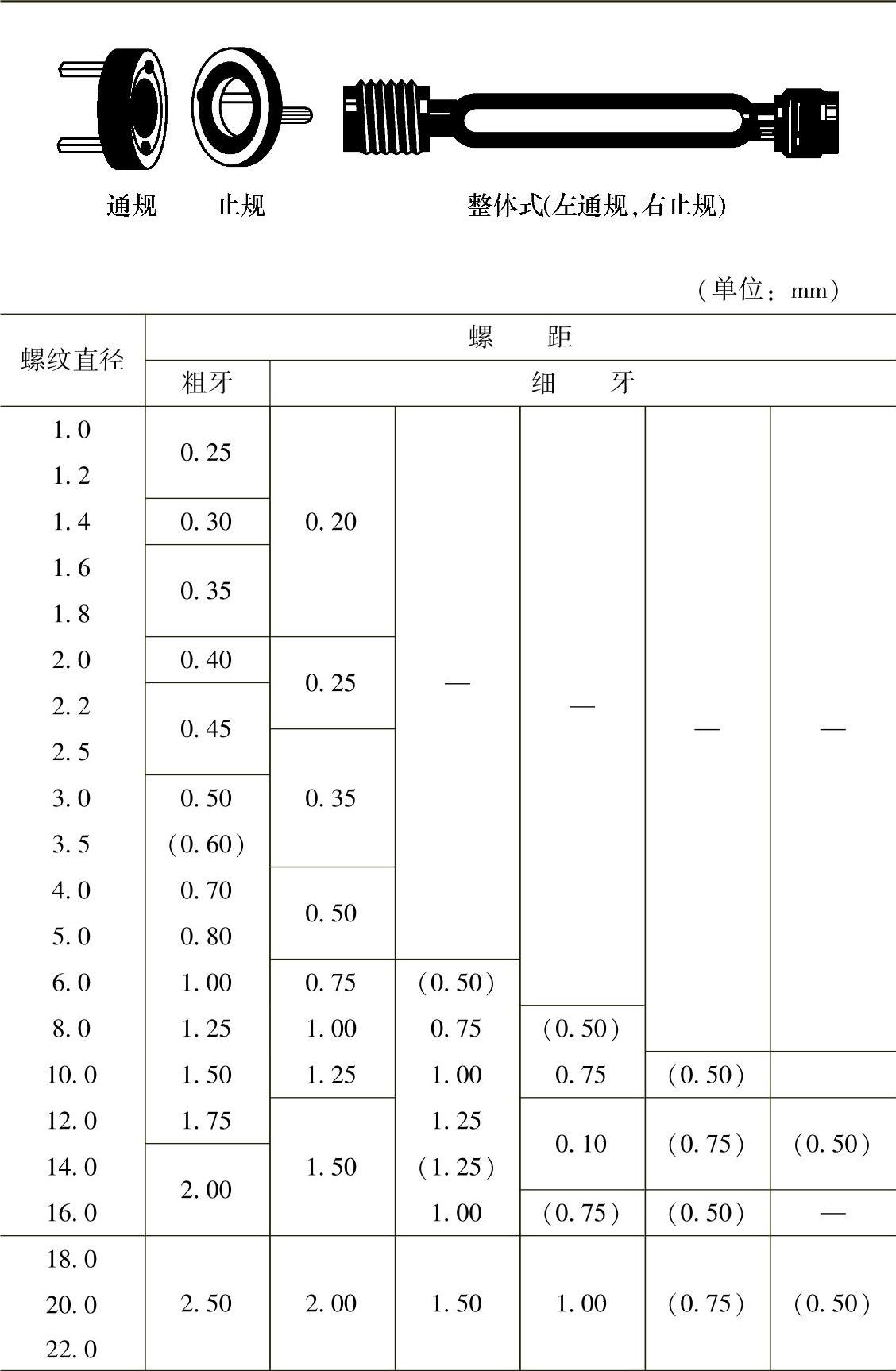

表6.2-26 螺纹塞规（GB 10920—1989）

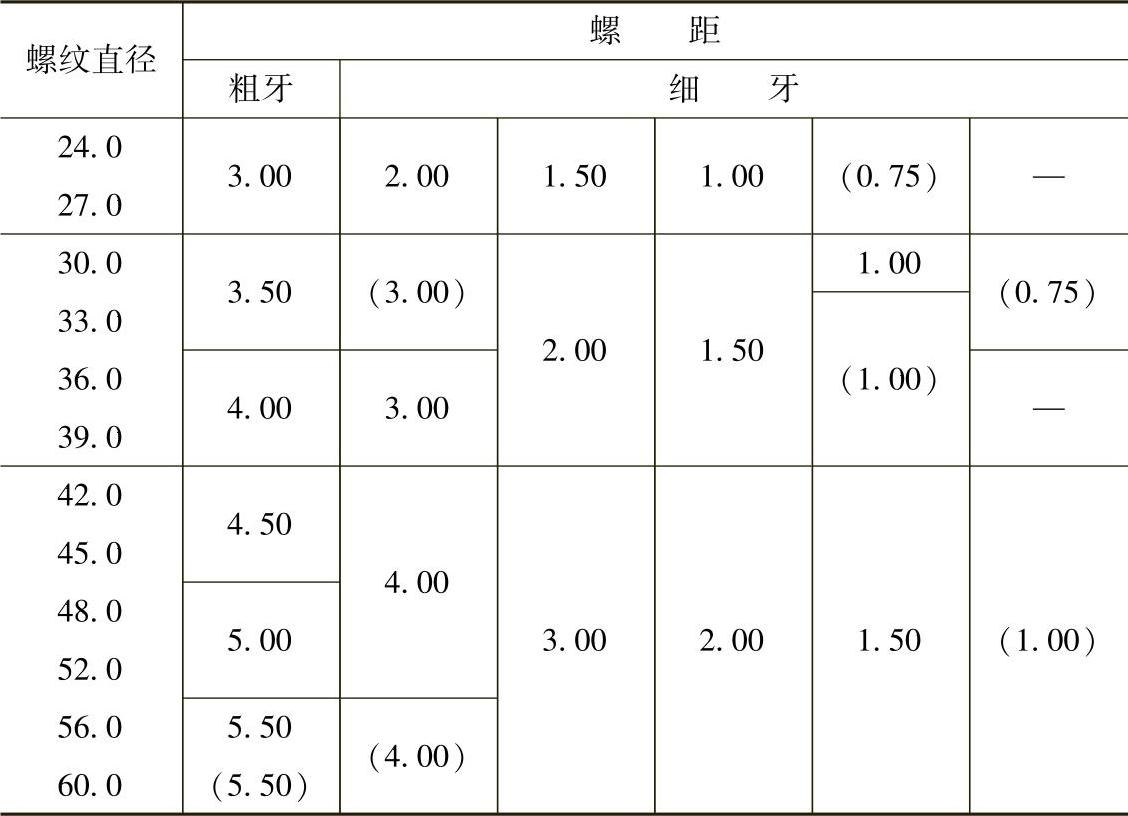

（续）

注：1.带括号为特殊订货。

2.粗牙普通螺纹塞规的精度为6H，7H级。

表6.2-27 55°圆柱管螺纹塞规（GB 7307—1987）

注：55°圆柱管螺纹塞规的精度（按GB 7307—1987）分标准级（无代号）和D级两种，D级低于标准级。

MJ螺纹塞规的分类见表6.2-28。

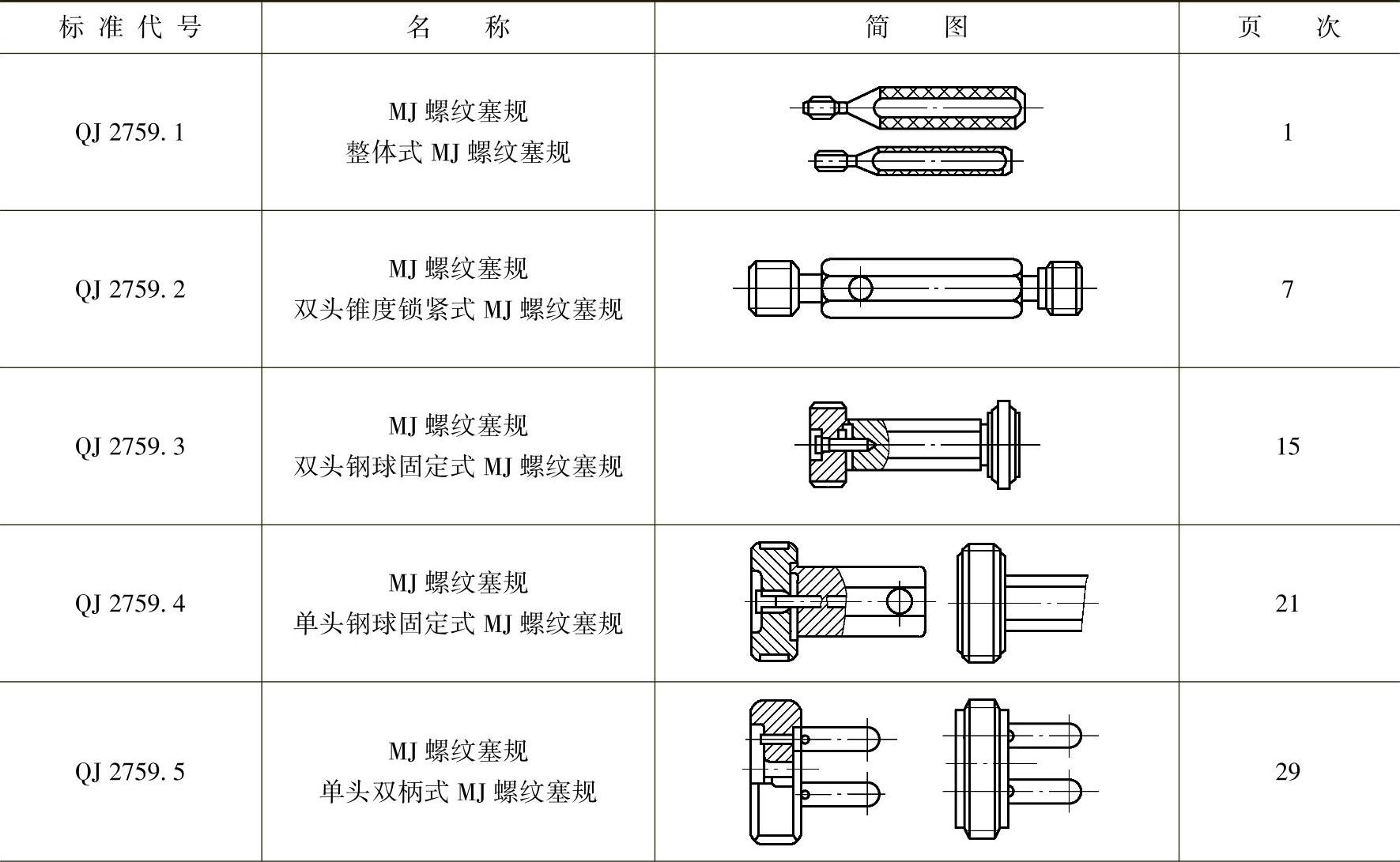

表6.2-28 MJ螺纹塞规的分类

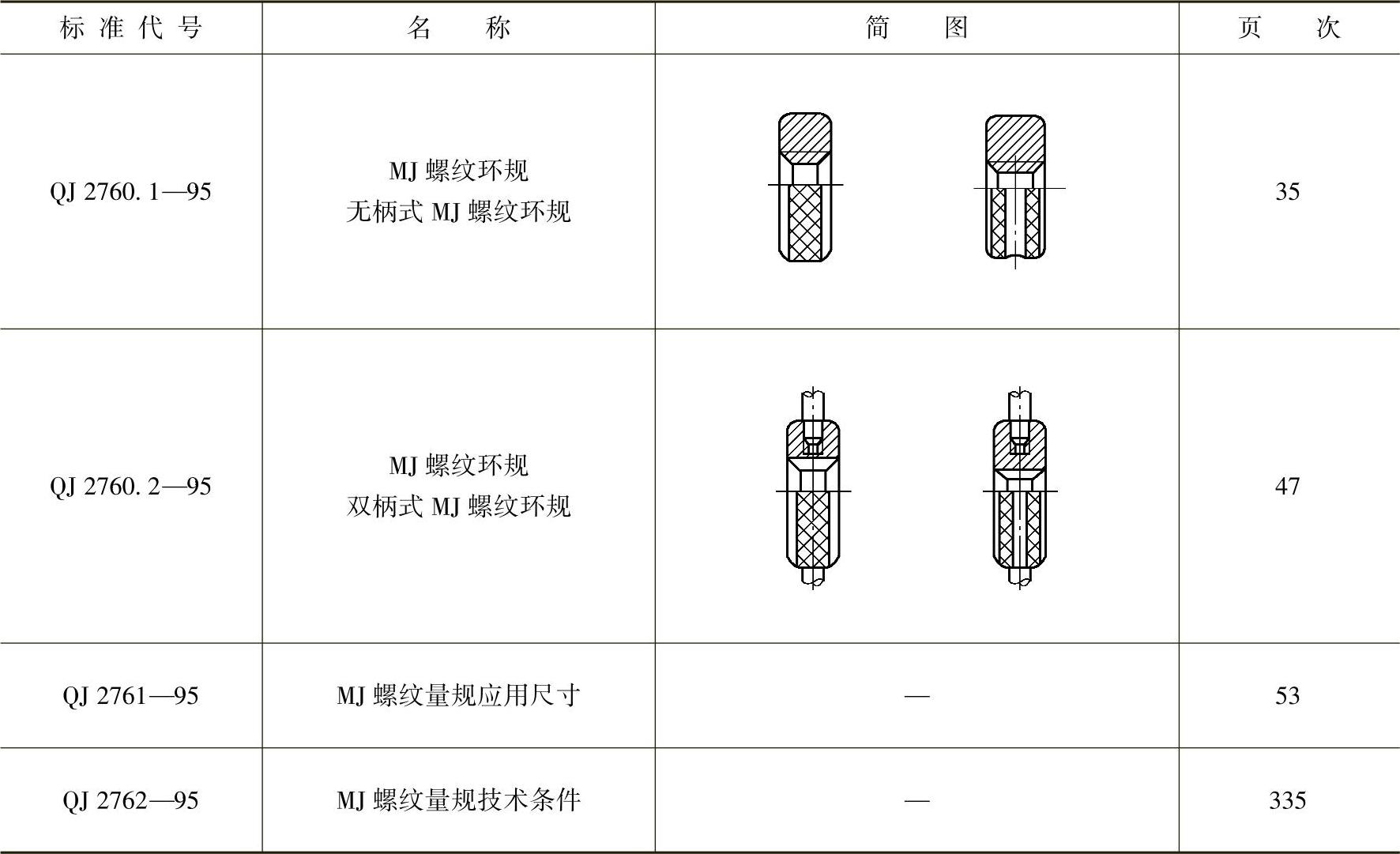

（续）

[1]已作废，无替代。
