3.55°圆锥管螺纹搓丝板

3.55°圆锥管螺纹搓丝板

（JB/T 9999—1999）

搓丝板的型式如图6.1-23所示，尺寸由表6.1-52给出。

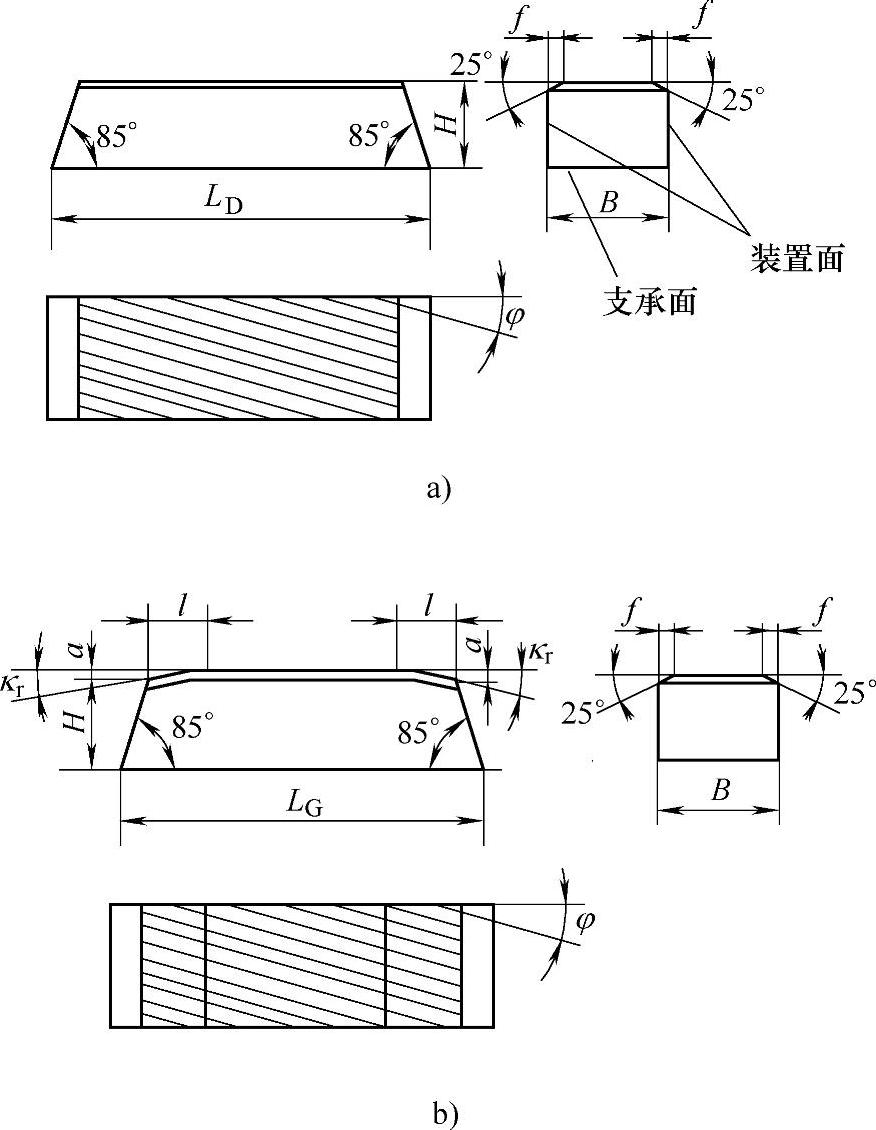

图6.1-23 55°圆锥管螺纹搓丝板

a）活动搓丝板 b）固定搓丝板

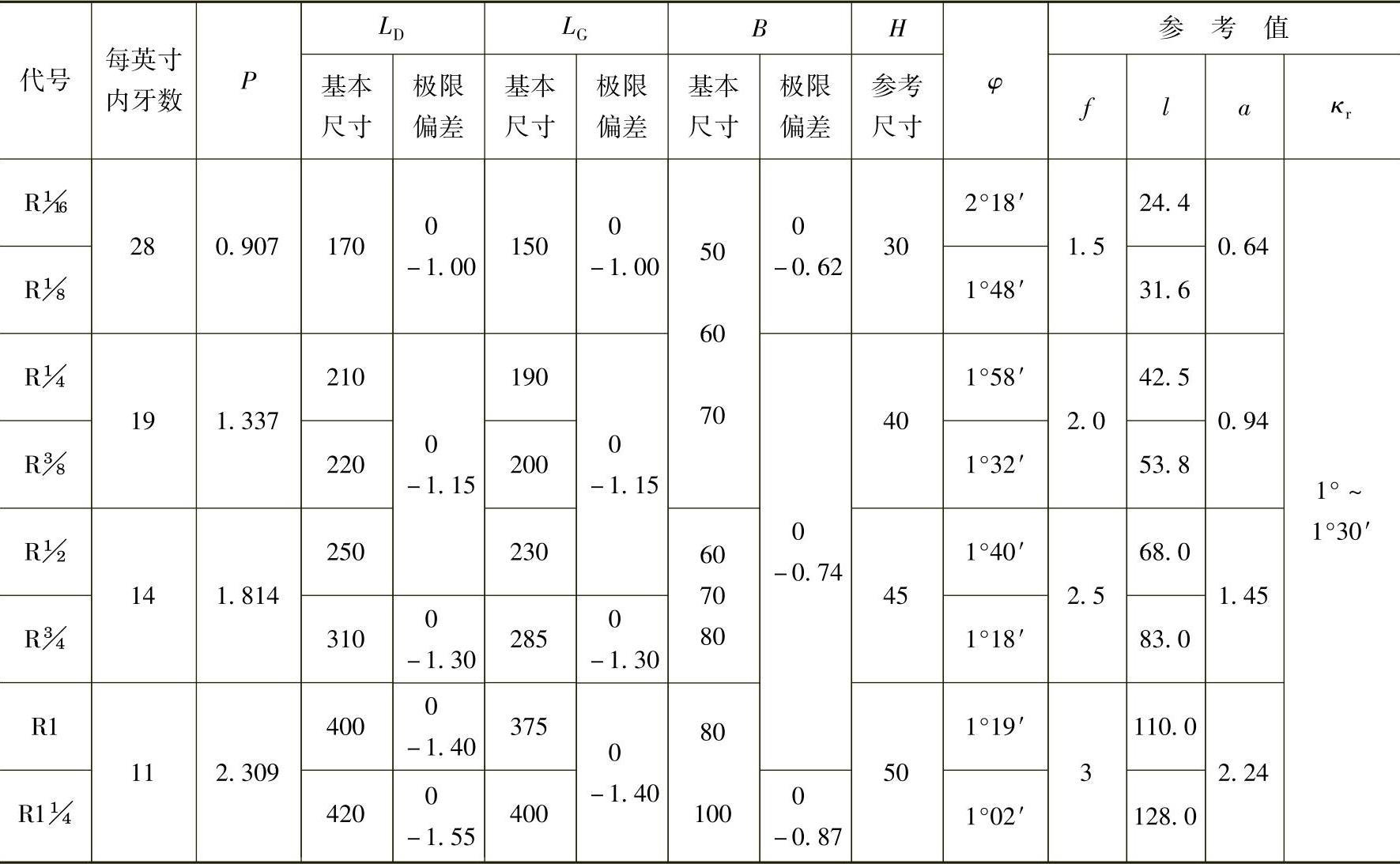

表6.1-52 搓丝板尺寸 （单位：mm）

搓丝板的螺纹牙型如图6.1-24所示，尺寸和偏差由表6.1-53给出。

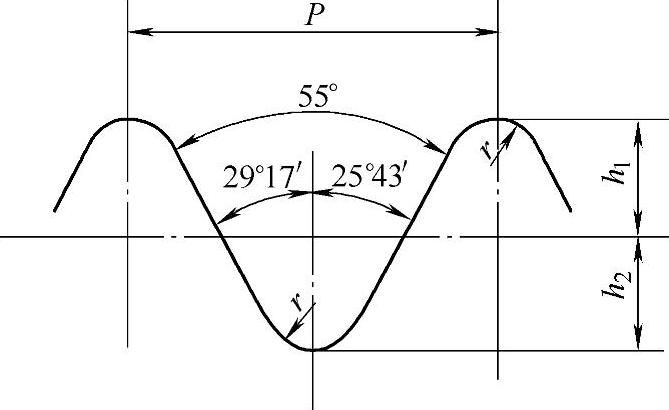

图6.1-24 搓丝板的螺纹牙型

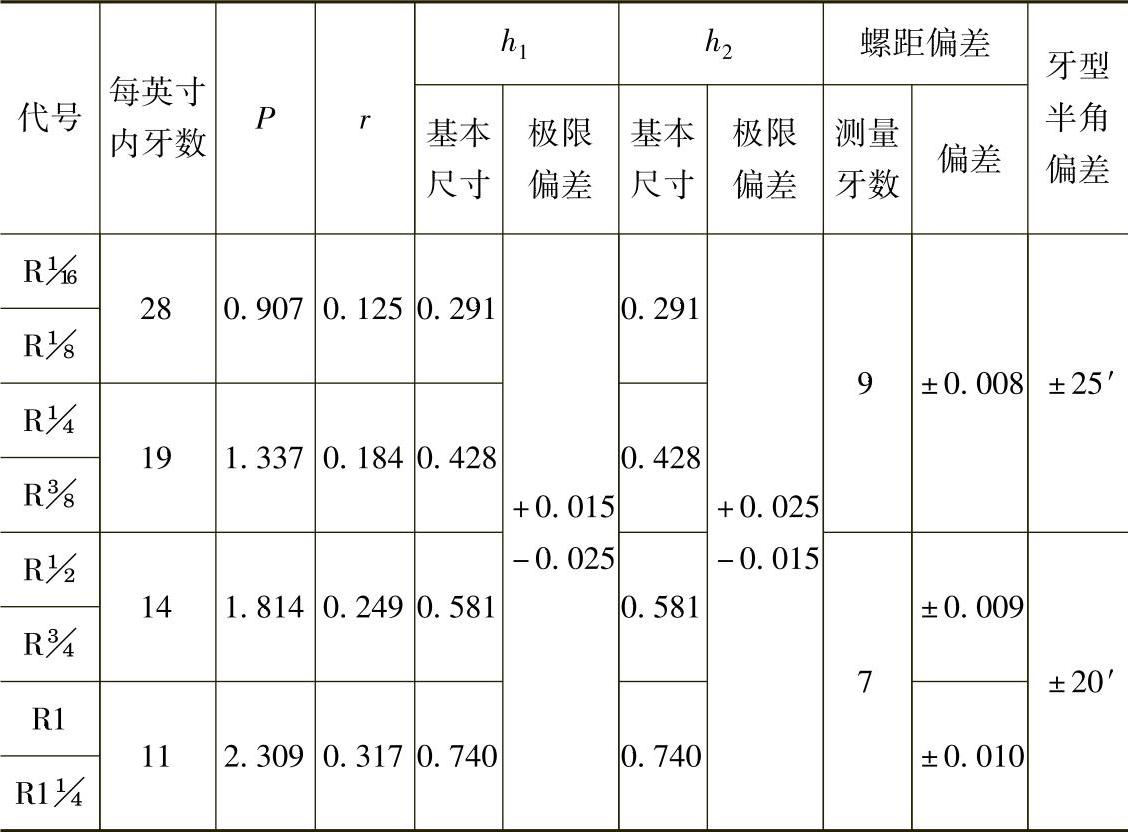

表6.1-53 搓丝板的螺纹牙型尺寸 （单位：mm）

标记示例：

管螺纹、代号的搓丝板标记为：

55°圆锥管螺纹搓丝板JB/T 9999—1999。
