1.8.4 非合金螺母的机械性能
2025年10月13日
1.8.4 非合金螺母的机械性能
（表1.8-16～表1.8-20）

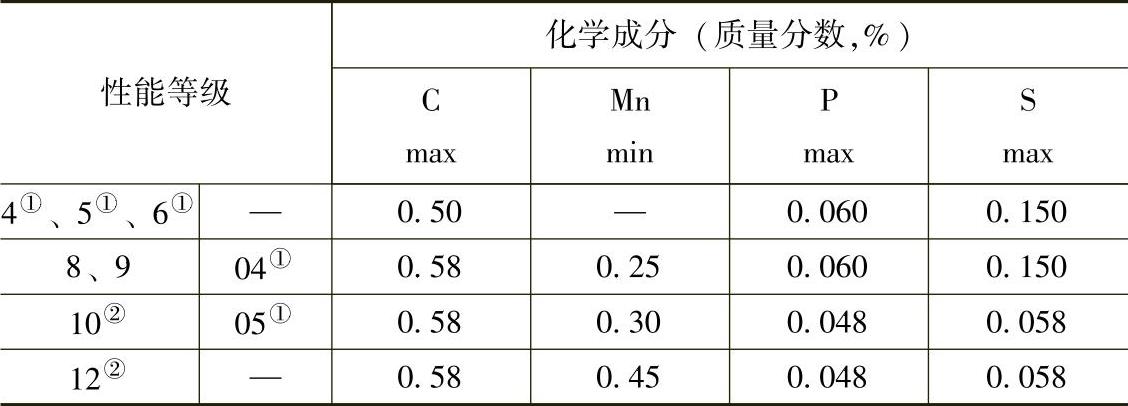

表1.8-16 螺母材料（摘自GB/T 3098.2—2000、GB/T 3098.4—2000）
注：性能等级为05、8（＞M16的1型螺母）、10和12级螺母应进行淬火并回火处理。
① 该性能等级可以用易切钢制造（供需双方另有协议除外），其硫、磷及铅的最大含量（质量分数）为：硫0.30%；磷0.11%；铅0.35%。
② 为改善螺母的力学性能，必要时可增添合金元素。

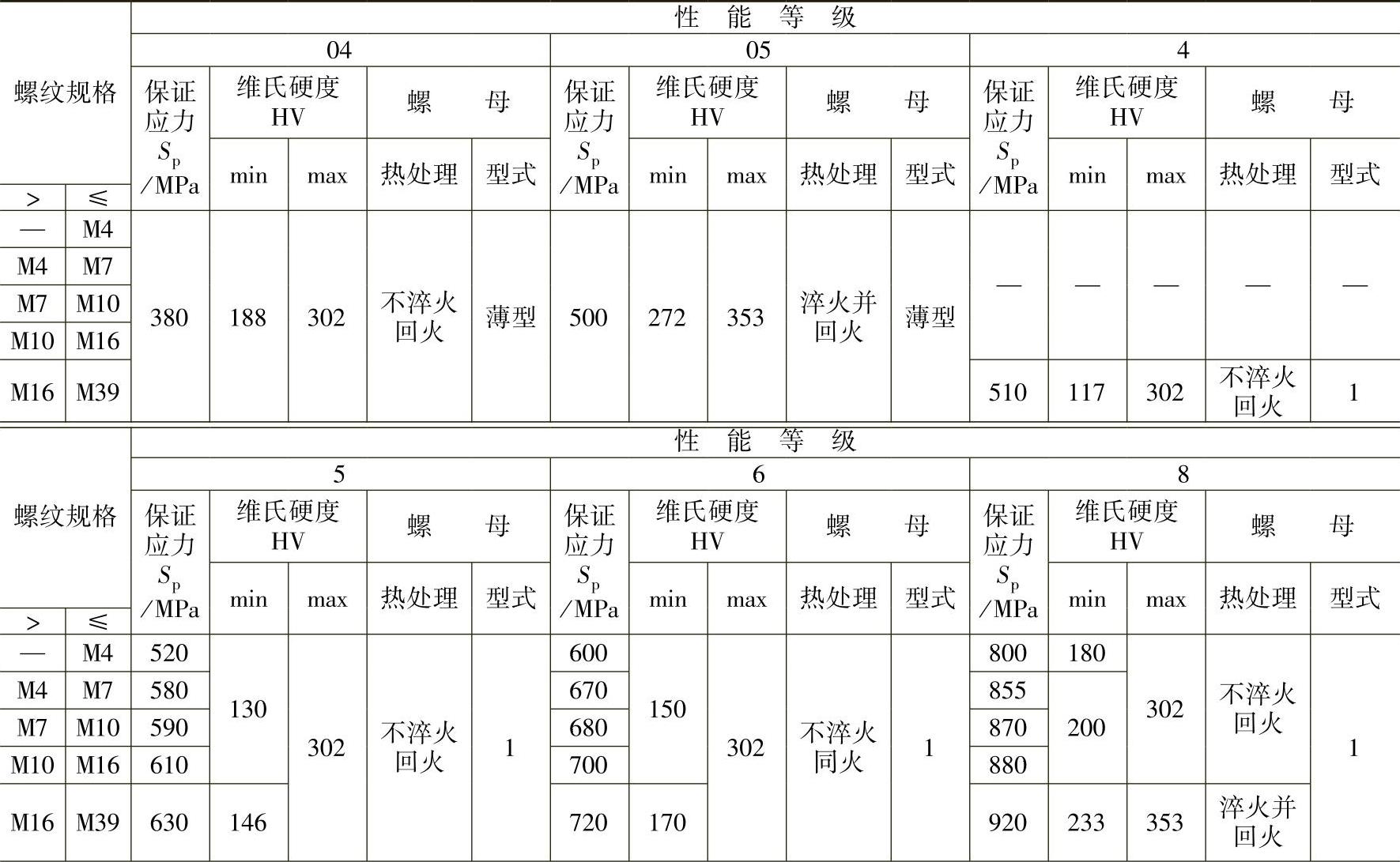

表1.8-17 粗牙螺母的力学性能（摘自GB/T 3098.2—2000）

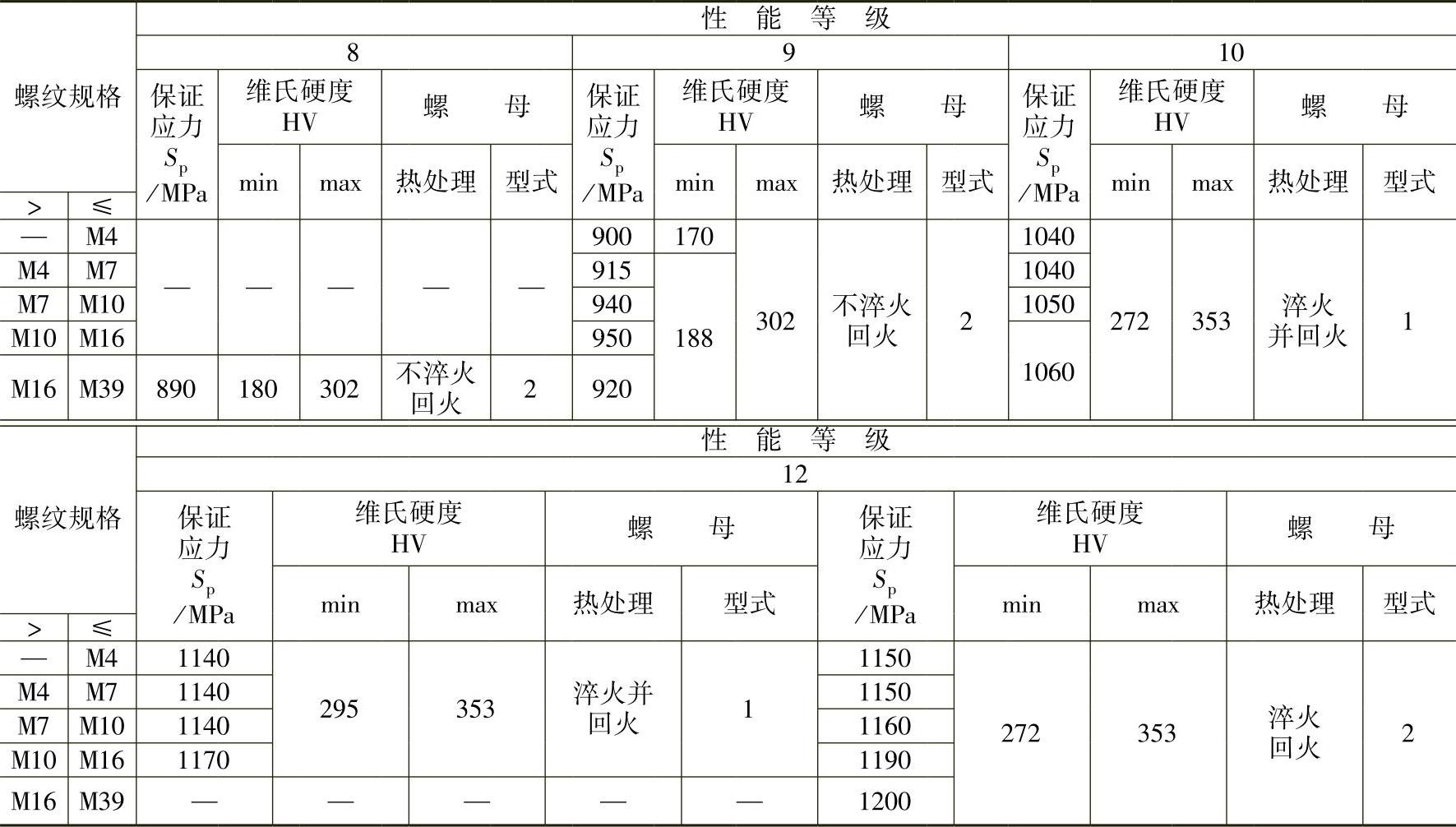

（续）
注：最低硬度仅对经热处理的螺母或规格太大而不能进行保证载荷试验的螺母，才是强制性的；对其他螺母不是强制性的，是指导性的。对不淬火回火的，而又能满足保证载荷试验的螺母，最低硬度应不作为拒收依据。

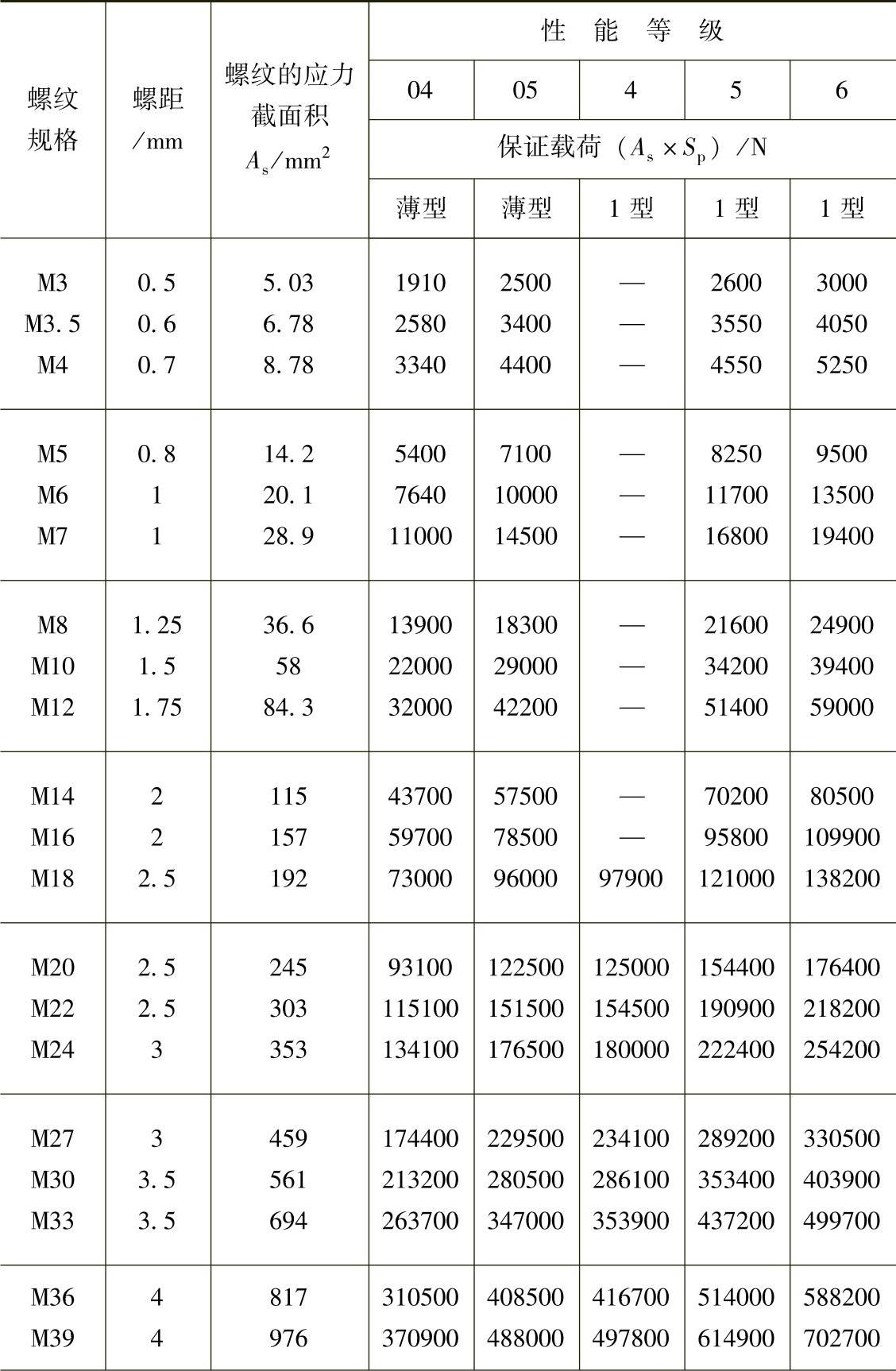

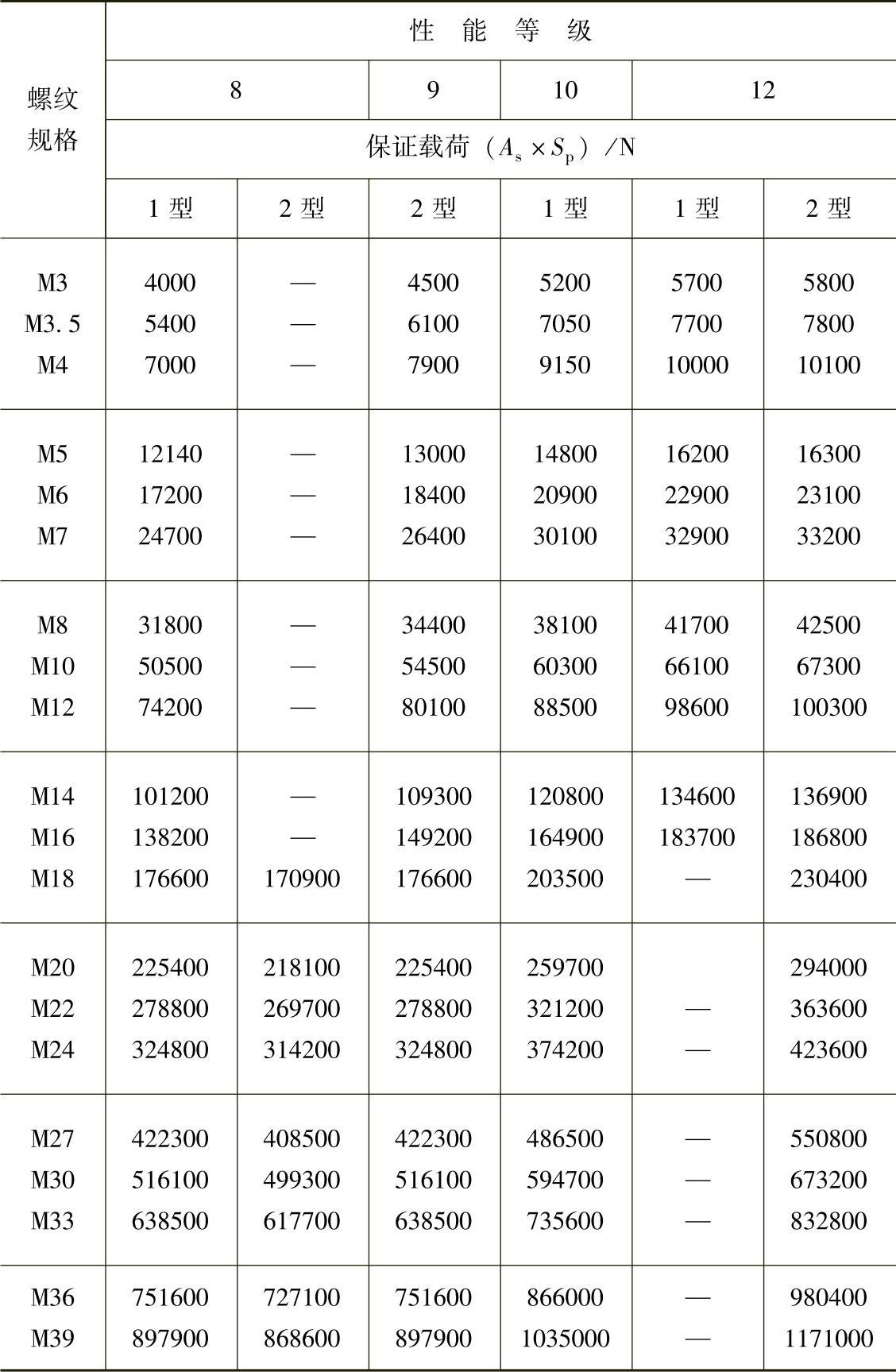

表1.8-18 粗牙螺母保证载荷（摘自GB/T 3098.2—2000）
（续）

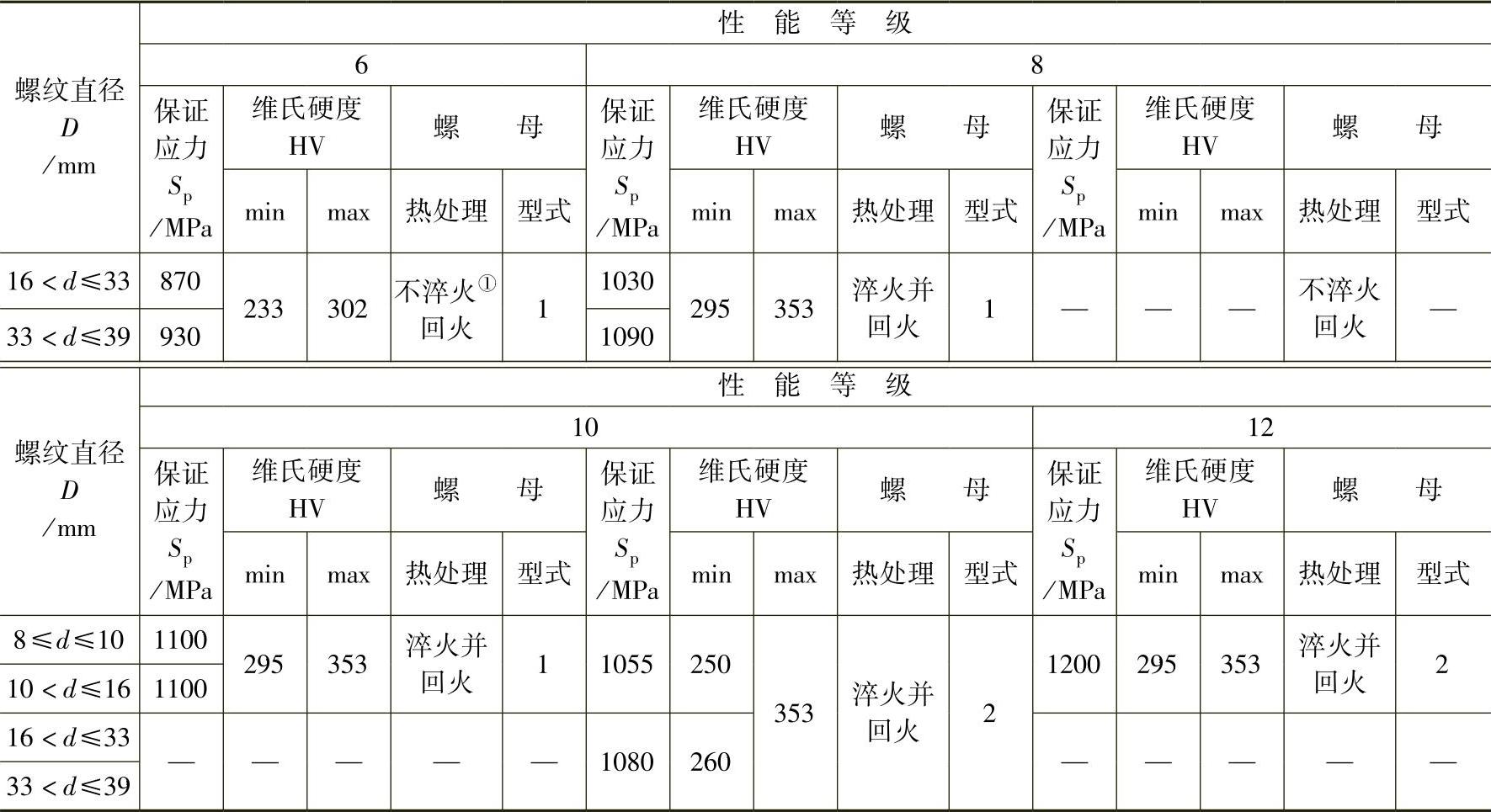

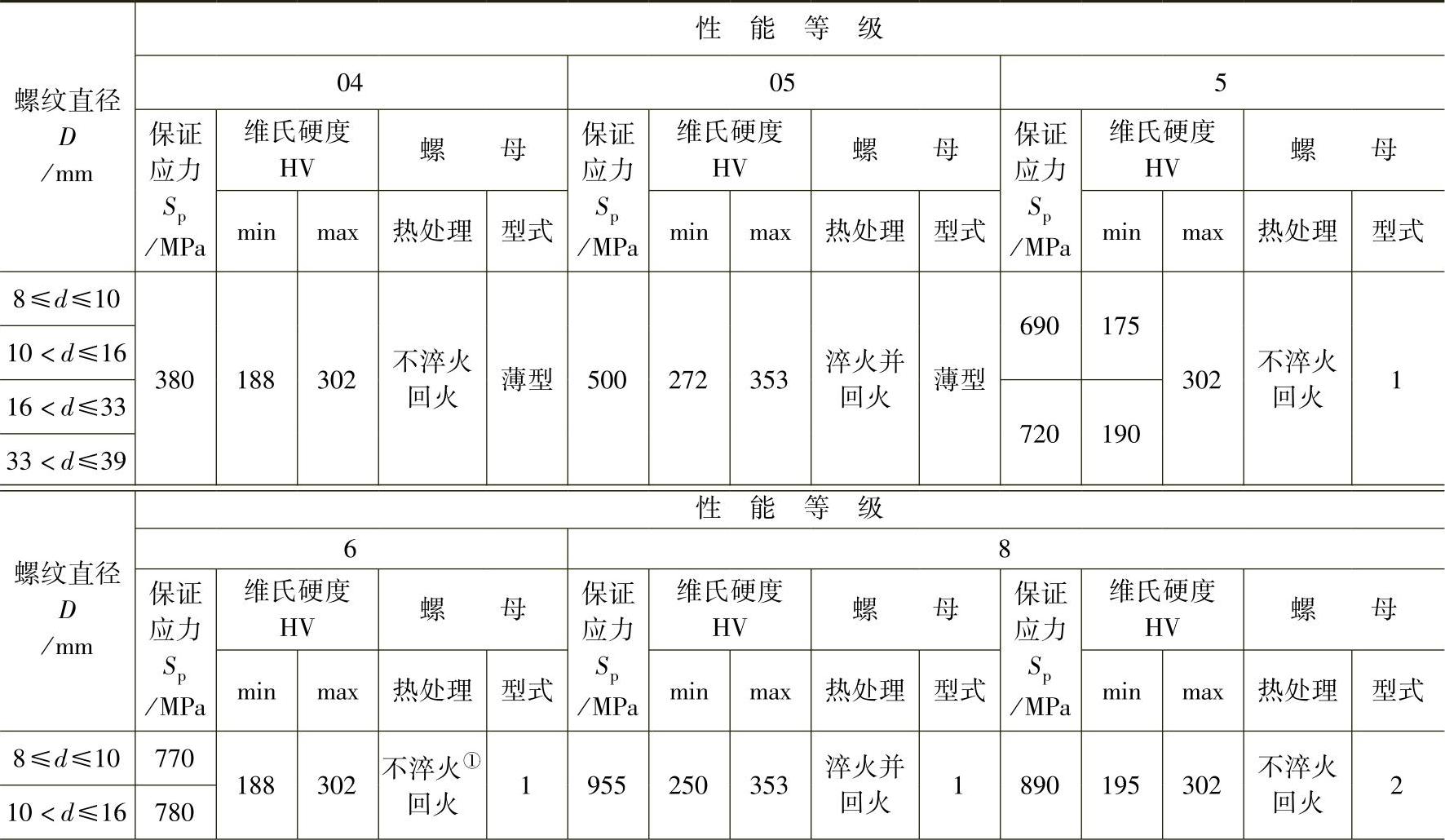

表1.8-19 细牙螺母的机械性能（摘自GB/T 3098.4—2000）
（续）
注：最低硬度仅对经热处理的螺母或规格太大而不能进行保证载荷试验的螺母，才是强制性的；对其他螺母不是强制性的，是指导性的。对不淬火回火的，而又能满足保证载荷试验的螺母，最低硬度应不作为拒收依据。
① D＞16mm的螺母，可以淬火并回火，由制造者确定。

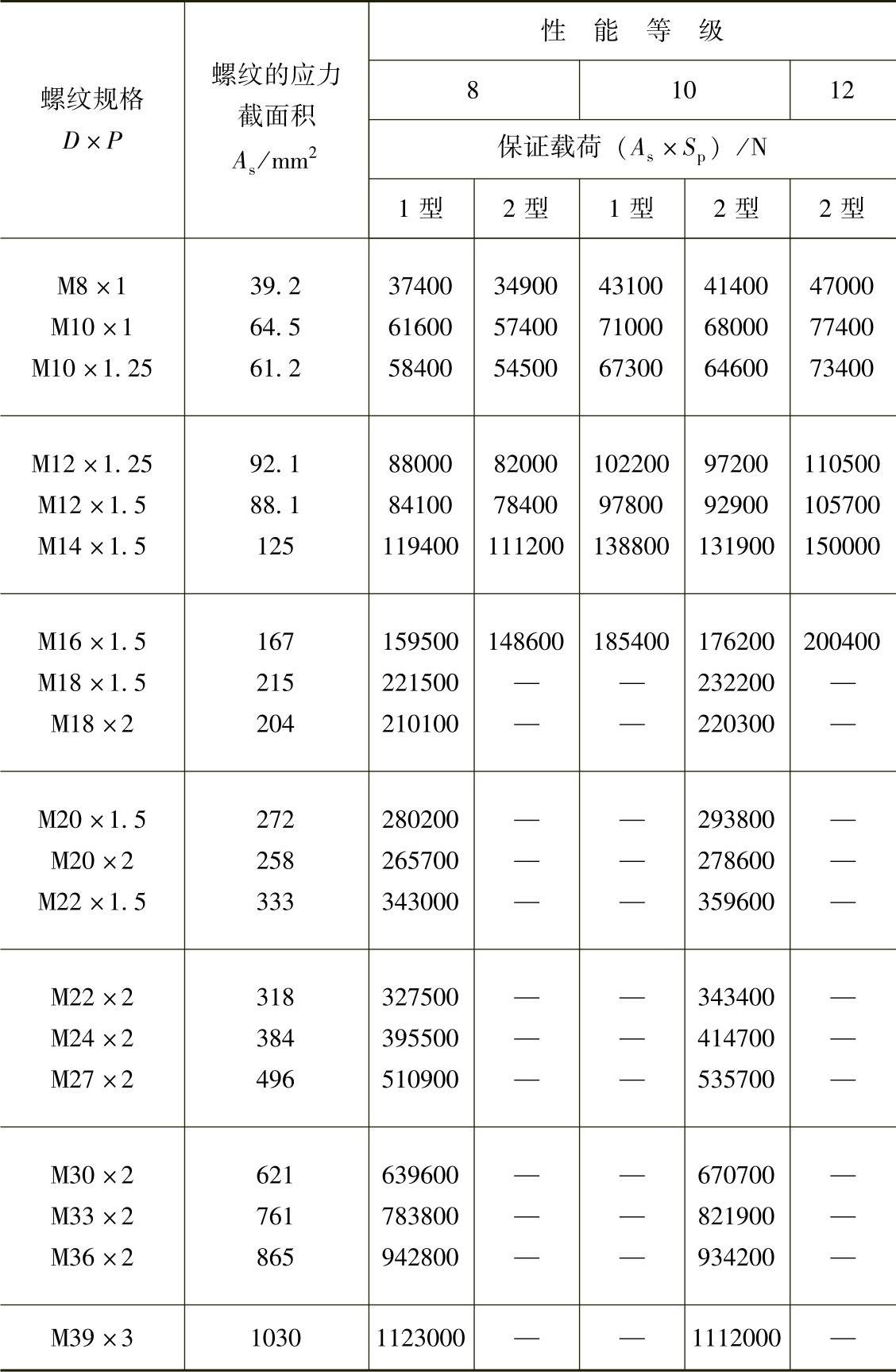

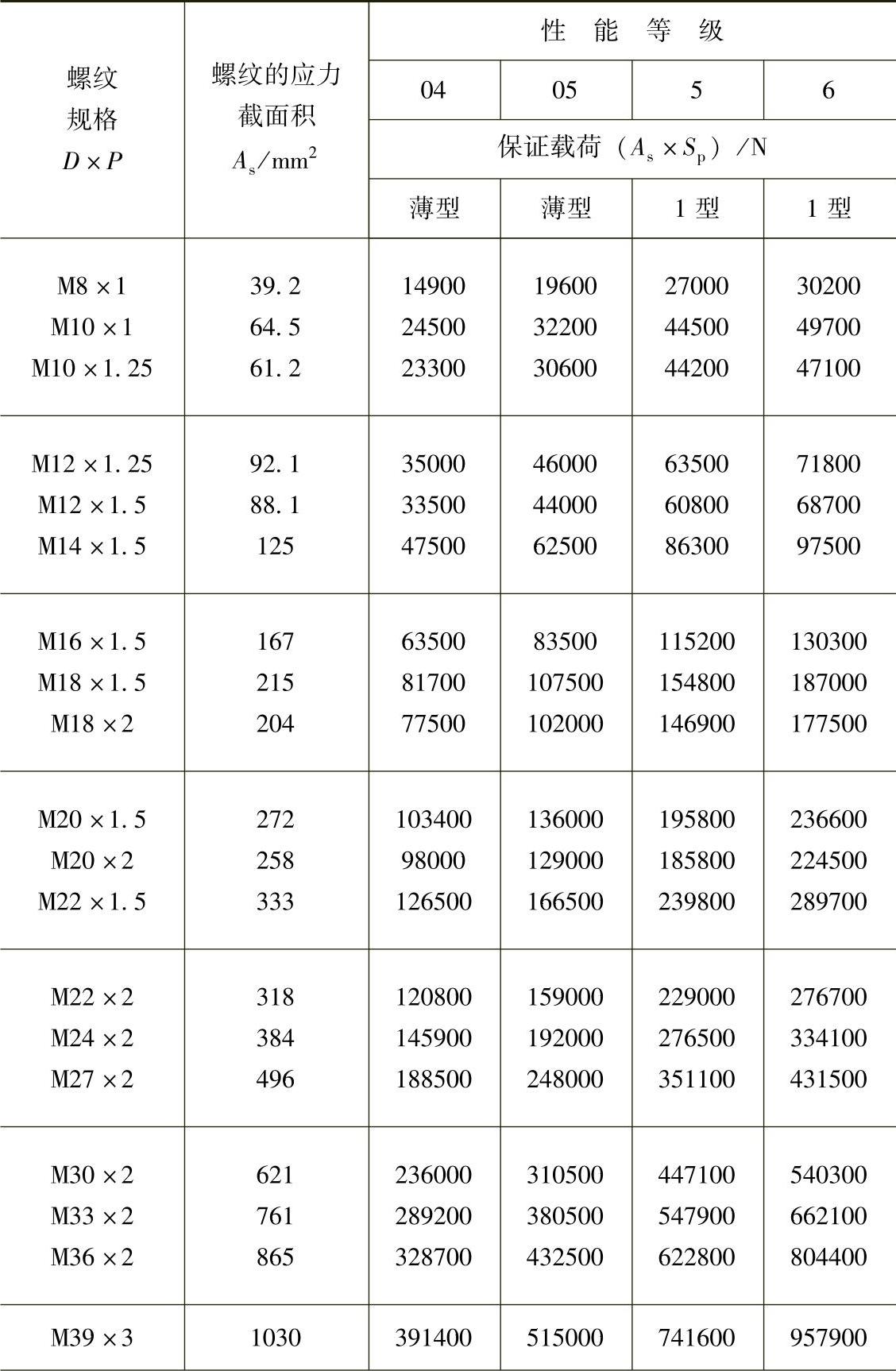

表1.8-20 细牙螺母的保证载荷（摘自GB/T 3098.4—2000）
（续）
