3.细短柄机用和手用丝锥
（GB/T 3464.3—2007）
细短柄机用和手用丝锥如图6.1-3所示，尺寸见表6.1-5和表6.1-6。

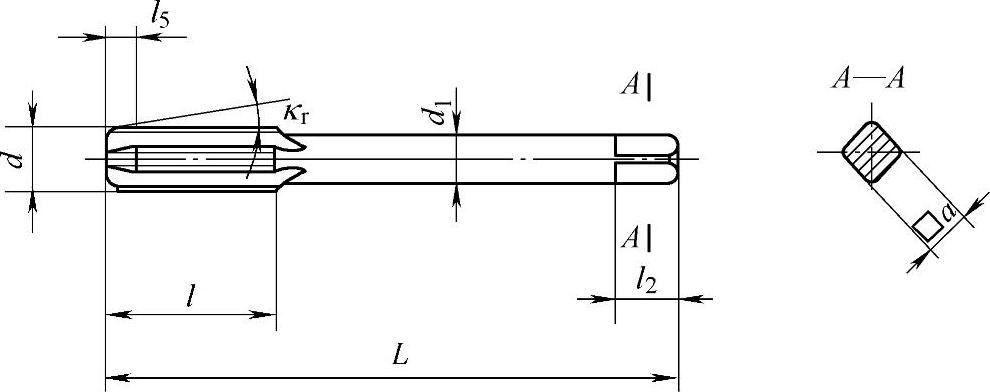

图6.1-3 细短柄机用和手用丝锥

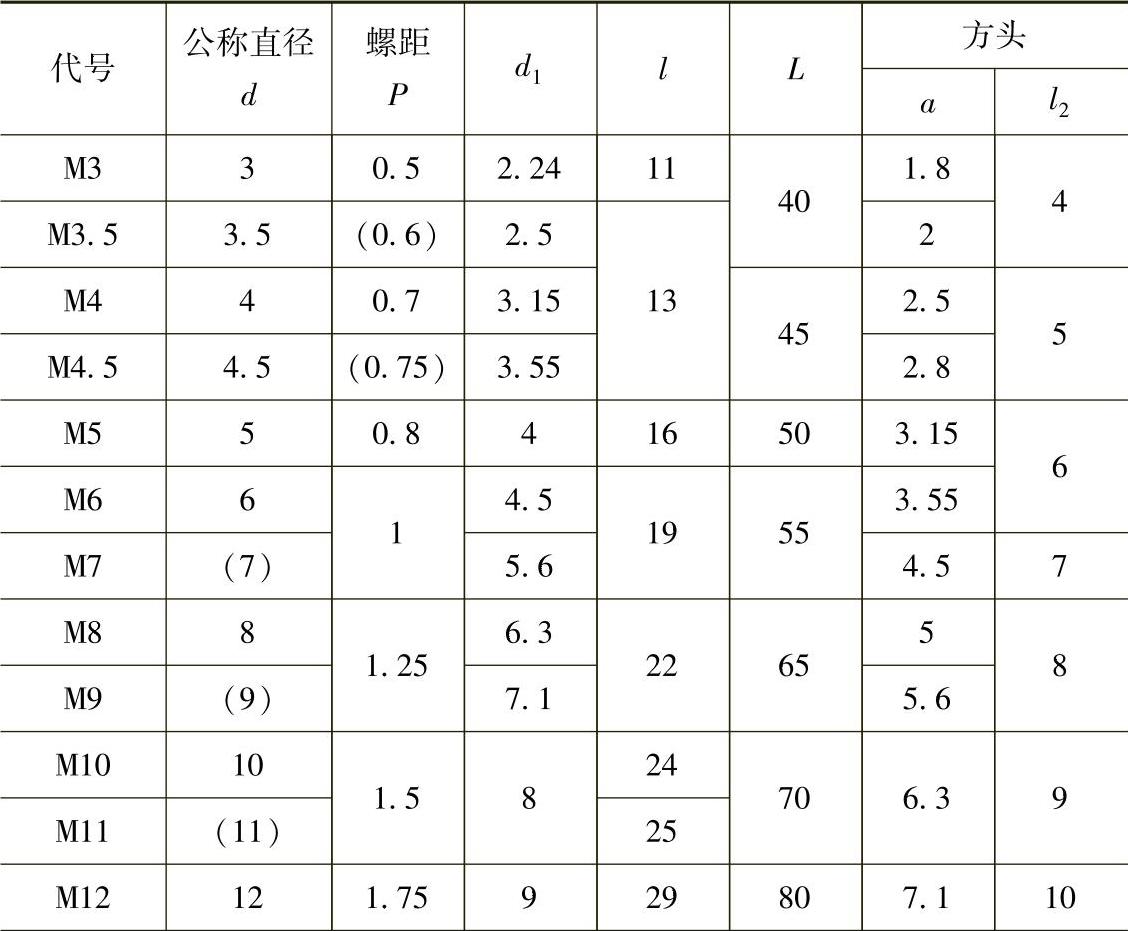

表6.1-5 粗牙普通螺纹丝锥尺寸 （单位：mm）

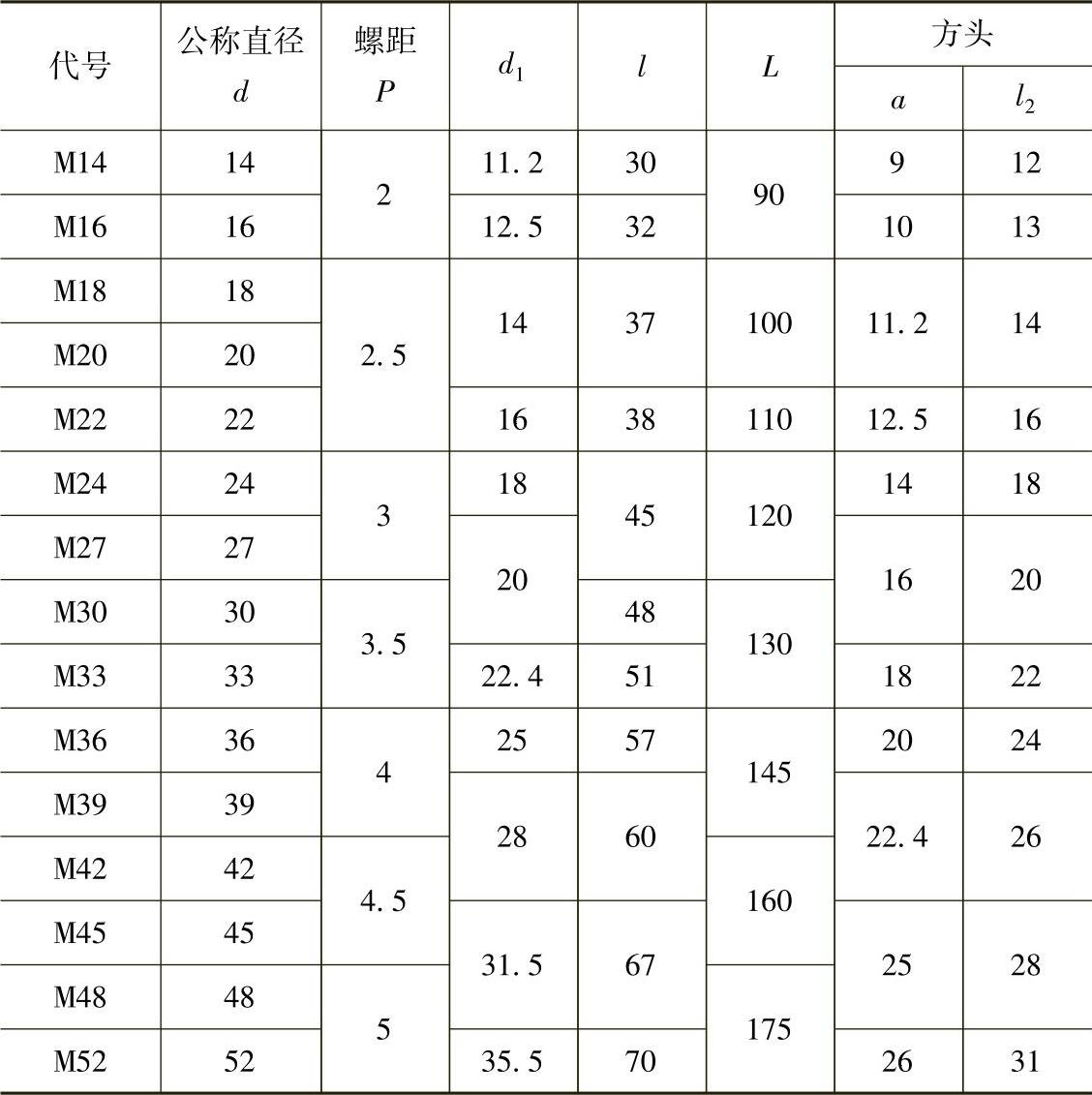

（续）
注：括号内尺寸尽可能不用。

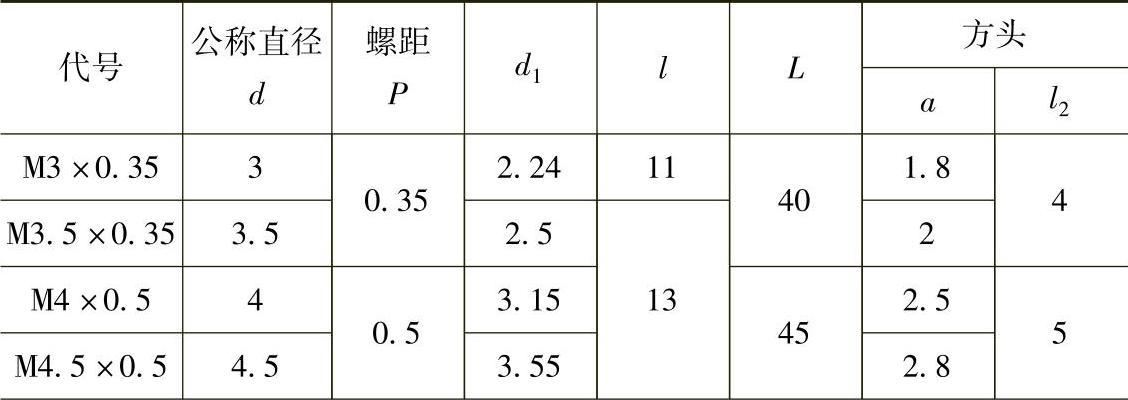

表6.1-6 细牙普通螺纹丝锥尺寸 （单位：mm）

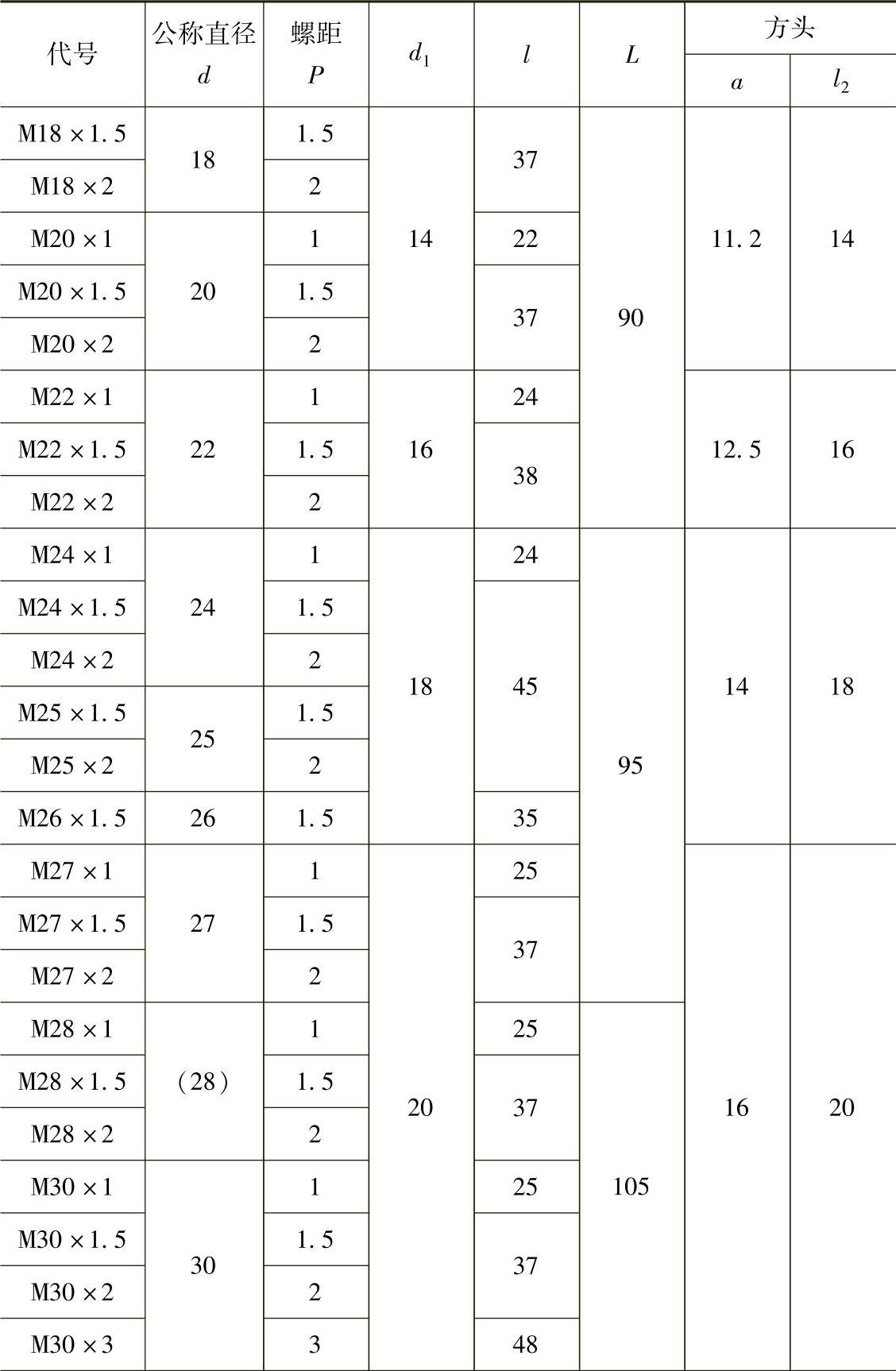

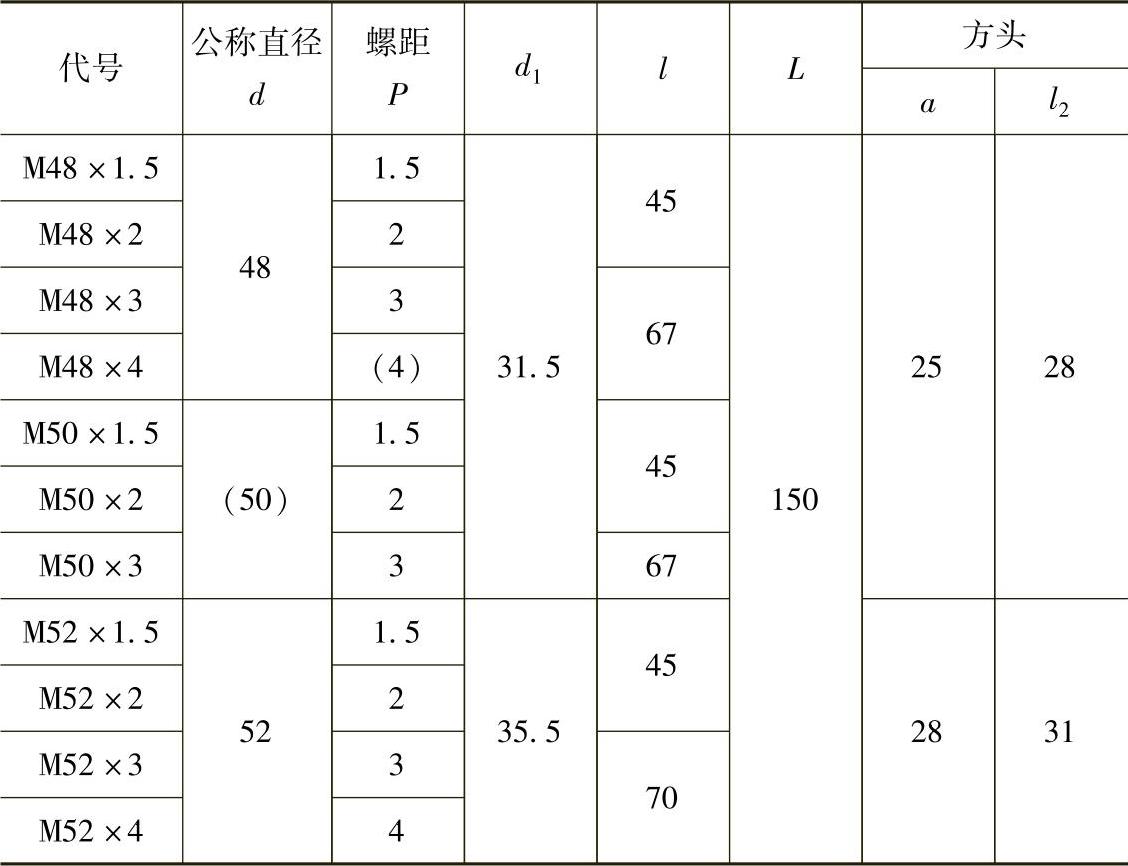

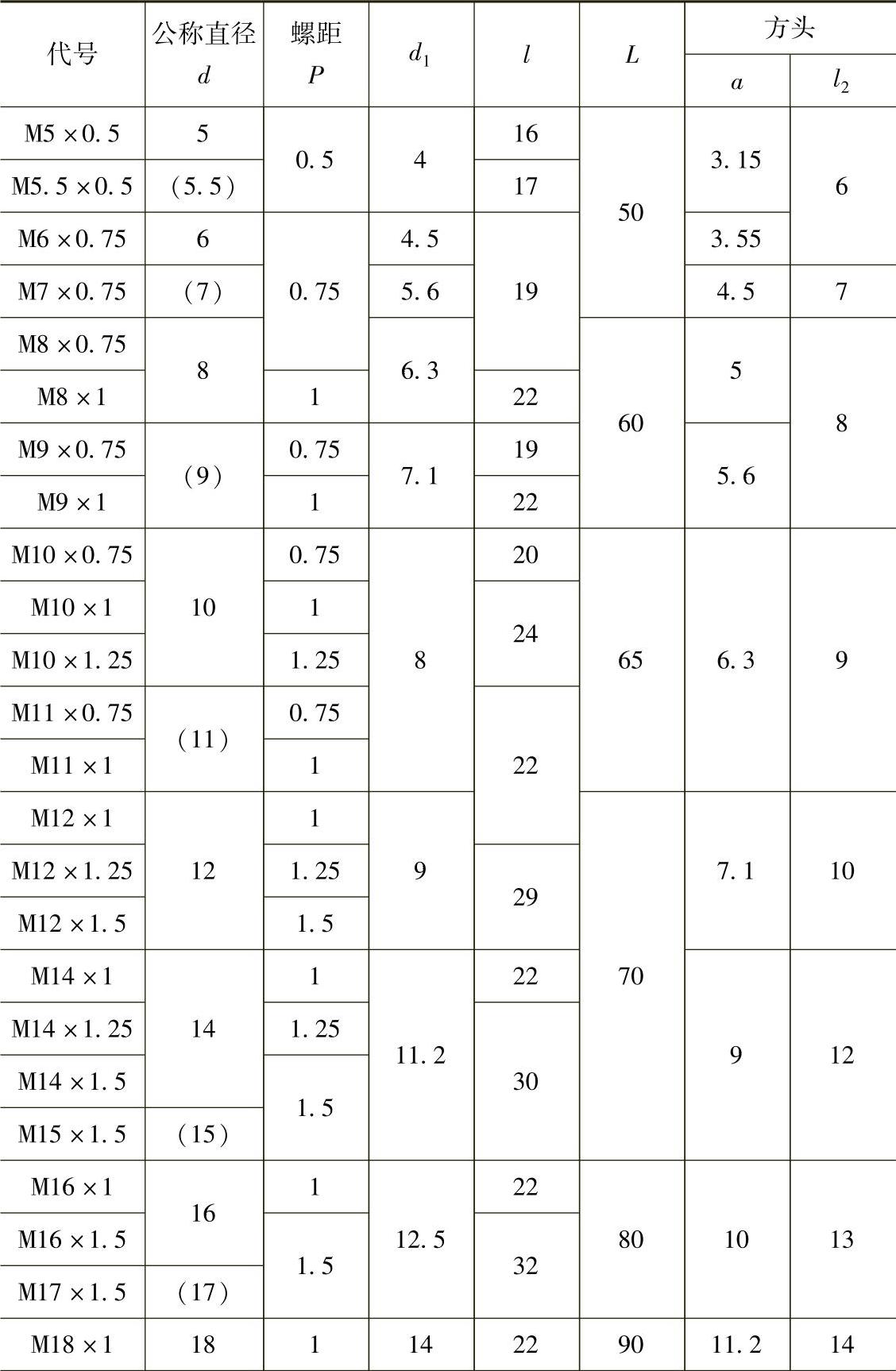

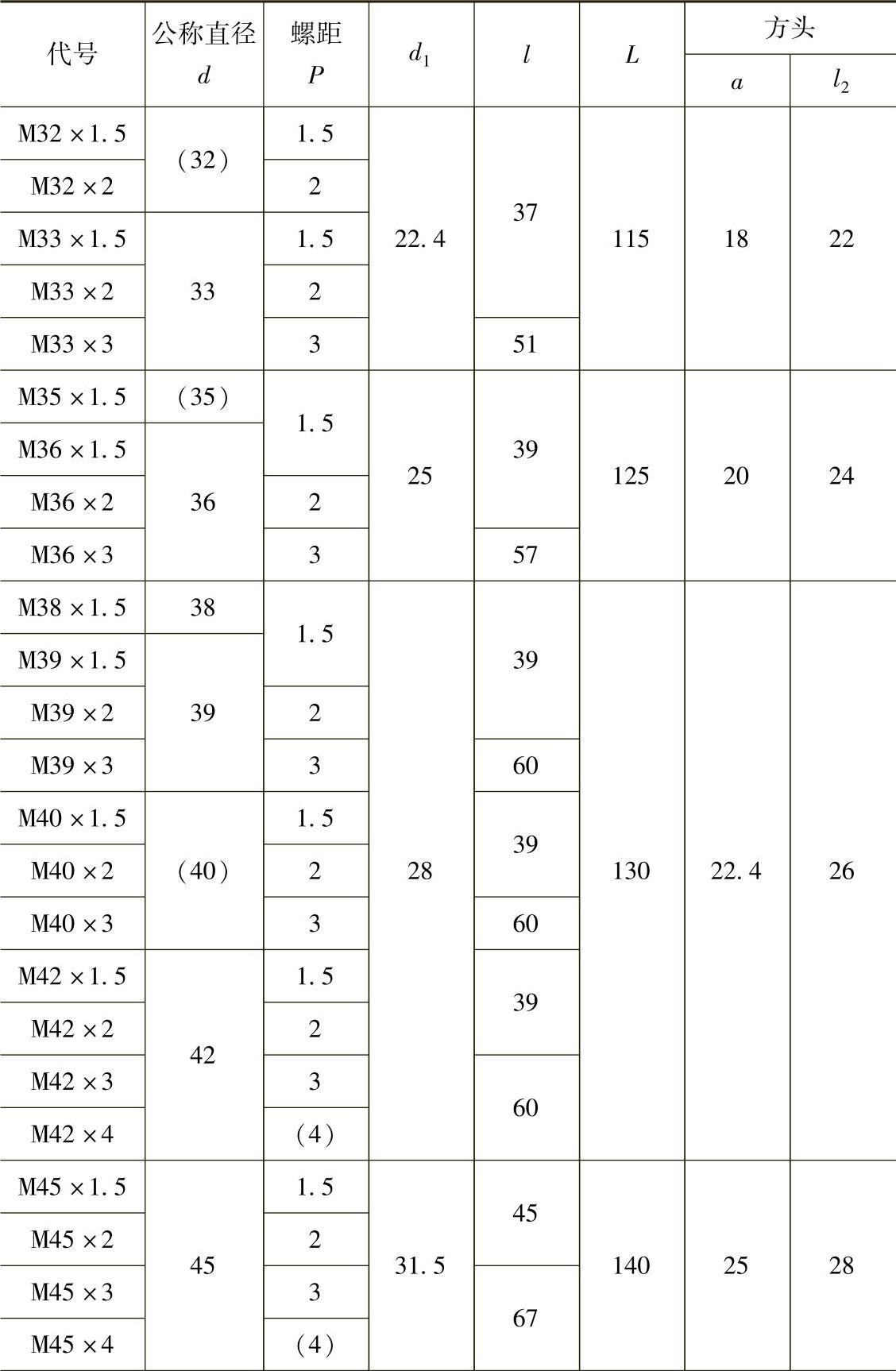

（续）
（续）
（续）
（续）
标记示例：
①右螺纹的粗牙普通螺纹，直径10mm，螺距1.5mm，H1公差带，单支初锥（底锥）高性能短柄机用丝锥：
短柄机用丝锥初（底）GM10-H1 GB/T 3464.3—2007。
②右螺纹的细牙普通螺纹，直径10mm，螺距1.25mm，H4公差带，单支中锥短柄手用丝锥：
短柄手用丝锥M10×1.25 GB/T 3464.3—2007。
③右螺纹的粗牙普通螺纹，直径12mm，螺距1.75mm，H2公差带，两支（初锥和底锥）一组普通级等径短柄机用丝锥：
短柄机用丝锥初底M12-H2 GB/T 3464.3—2007。
④左螺纹（左螺纹代号LH）的粗牙普通螺纹，直径27mm，螺距3mm，H3公差带，三支一组普通级不等径短柄机用丝锥：
短柄机用丝锥（不等径）3-M27LH-H3 GB/T 3464.3—2007。
注：直径3～10mm的丝锥，有粗柄和细柄两种结构同时并存。在需要明确指定柄部结构的场合，丝锥名称前应加“粗柄”或“细柄”字样。
