1.8.6  蝶形螺母的机械性能

1.8.6 蝶形螺母的机械性能

（GB/T 3098.20—2004）

蝶形螺母的保证扭矩见表1.8-23。

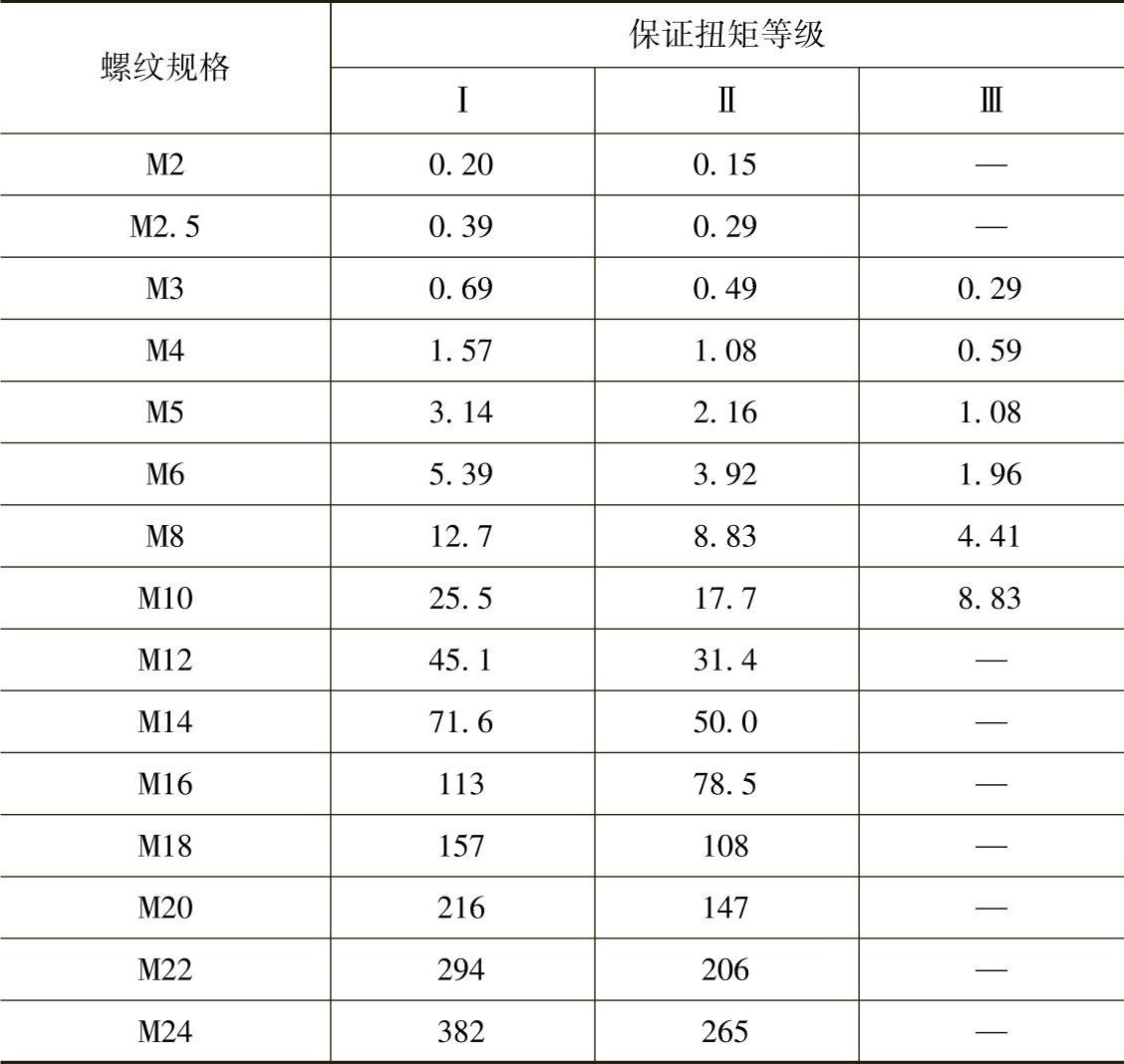

表1.8-23 保证扭矩 （单位：N·m）

应按以下规定的试验方法之一进行蝶形螺母保证扭矩试验。螺母应能满足二者之一的要求。

1.固定螺栓法

将蝶形螺母拧入涂有润滑油的螺栓及垫圈上，如图1.8-1所示。用台钳夹住螺栓头部（不旋转即可），然后借助专用夹具（见图1.8-2）对螺母施加扭矩并达到表1.8-23规定的保证扭矩值，如图1.8-3所示。

2.固定螺母法

将蝶形螺母拧入涂有润滑油的螺栓及垫圈上，如图1.8-1所示。用台钳夹住螺母两翼（不旋转即可），然后对螺栓施加扭矩并达到表1.8-23规定的保证扭矩值，如图1.8-4所示。

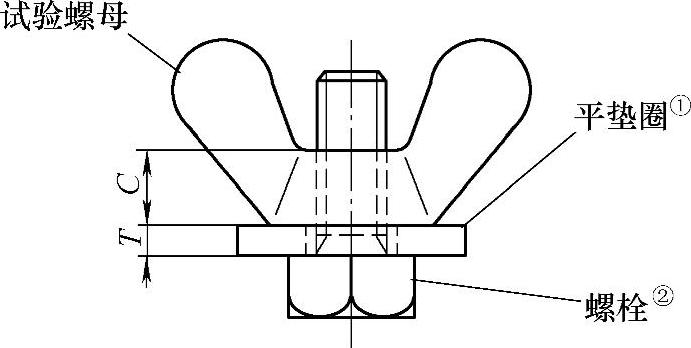

图1.8-1 安装试验螺母

T≥螺栓不完整螺纹部分的长度。

C—见蝶形螺母产品标准中的m尺寸。

① 垫圈硬度≥30HRC；垫圈产品等级为A级。

② 螺栓硬度≥27HRC；螺纹为6g级；螺栓产品等级为A级。

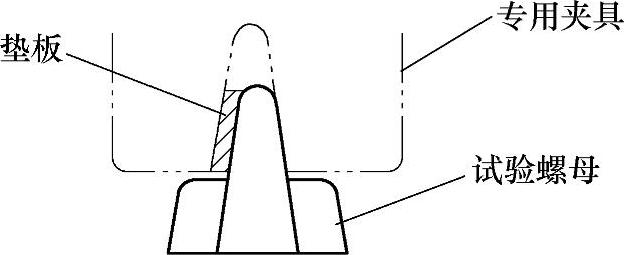

图1.8-2 专用夹具

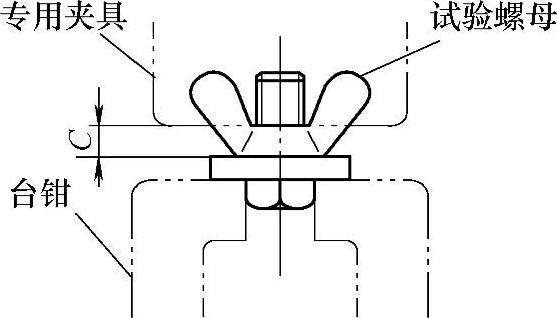

图1.8-3 固定螺栓法

C—见蝶形螺母产品标准中的m尺寸。

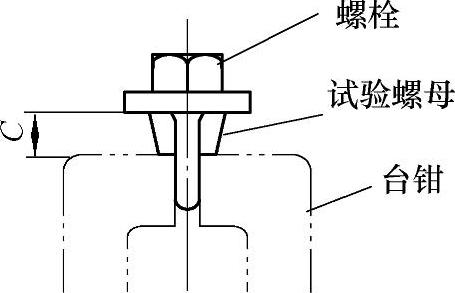

图1.8-4 固定螺母法

C—见蝶形螺母产品标准中的m尺寸。
