29.栓接结构用1型六角螺母热浸镀锌

（加大攻丝尺寸）A和B级5、6和8级（GB/T 18230.6—2000）

热浸镀锌栓接结构用1型六角螺母如图2.3-80所示，尺寸见表2.3-144，技术和引用标准见表2.3-145，保证载荷见表2.3-146，保证应力见表2.3-147，6AX内螺纹极限尺寸见表2.3-148。

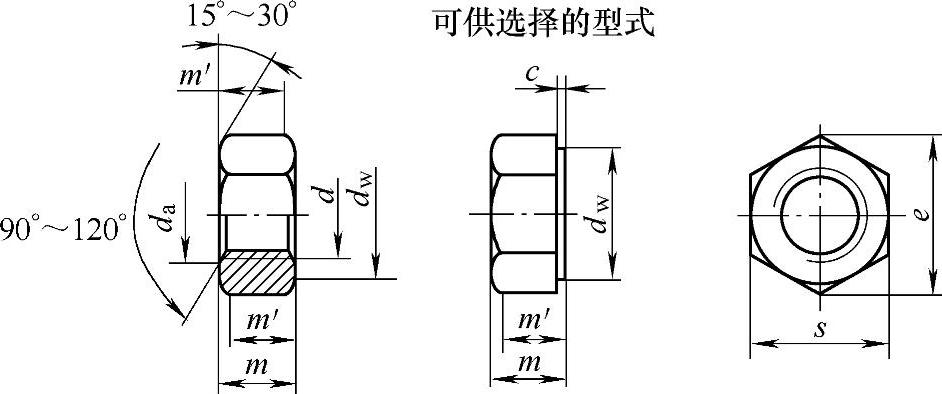

图2.3-80 栓接结构用1型六角螺母热浸镀锌

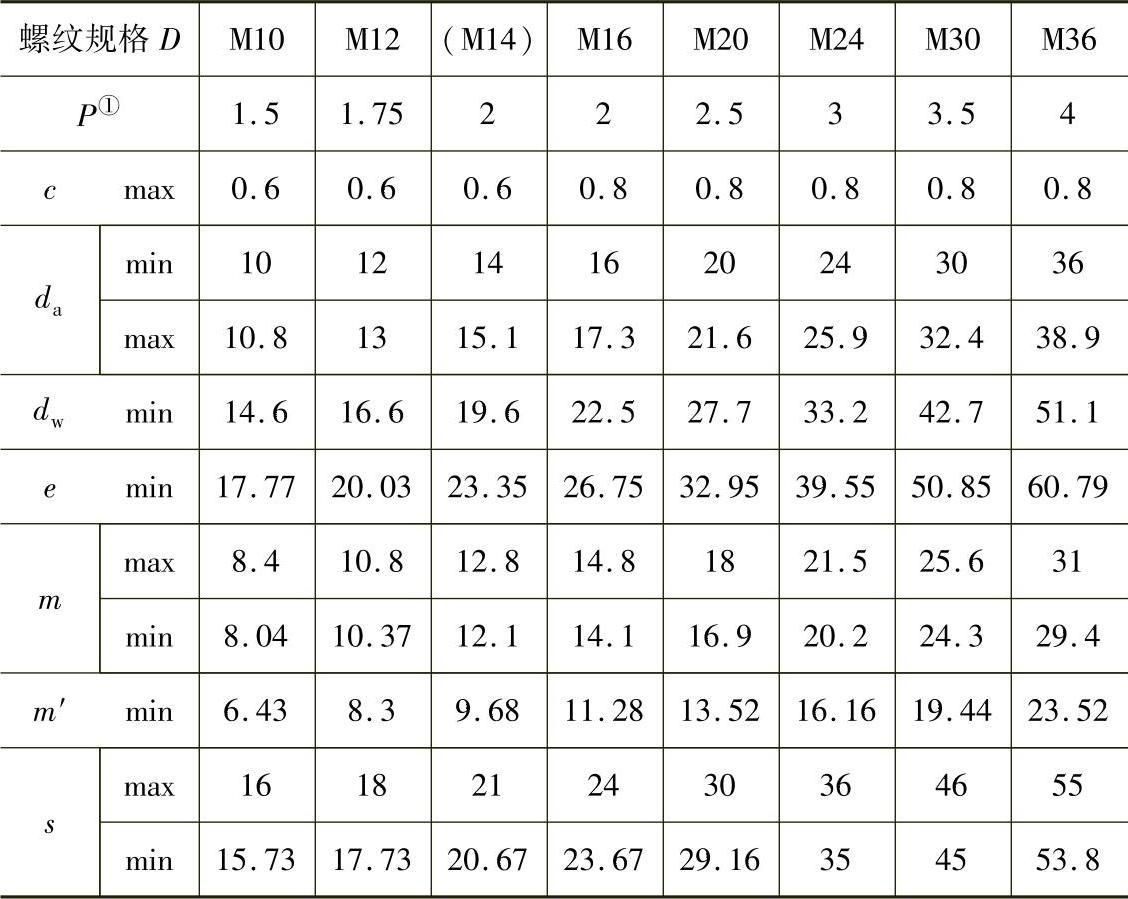

表2.3-144 尺寸 （单位：mm）

注：尽可能不采用括号内的规格。

① P—螺距。

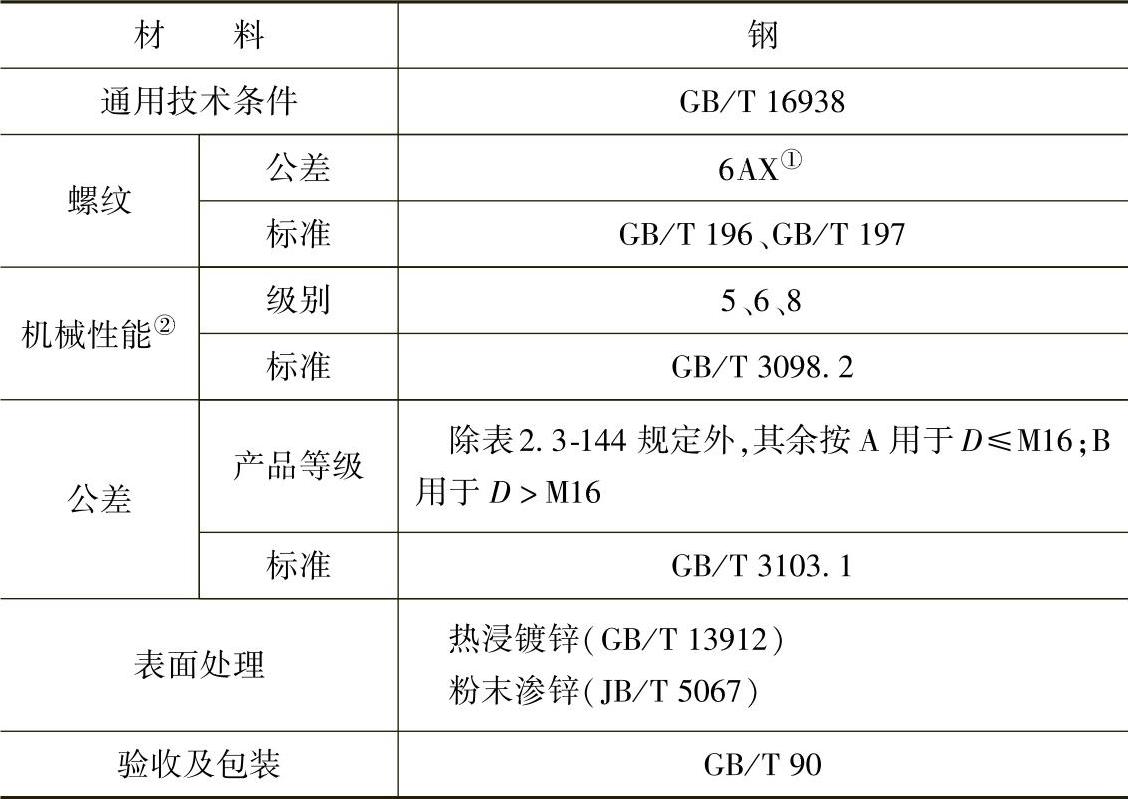

表2.3-145 技术条件和引用标准

① 为加大热浸镀锌螺母的攻丝尺寸，采用6AX螺纹公差带（见表2.3-148）或特殊需要，由供需双方协议提供镀后为6H的螺纹。

② 保证载荷见表2.3-146。

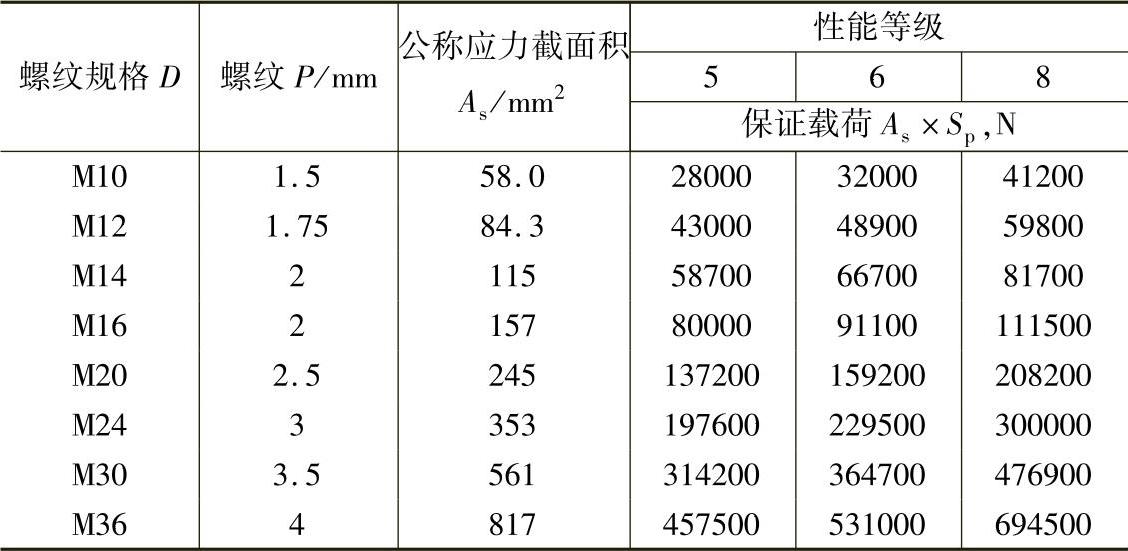

表2.3-146 保证载荷

注：1.其他机械性能要求按GB/T 3098.2规定；

2.试验方法按GB/T 3098.2规定；

3.保证应力（Se）按表2.3-147计算。

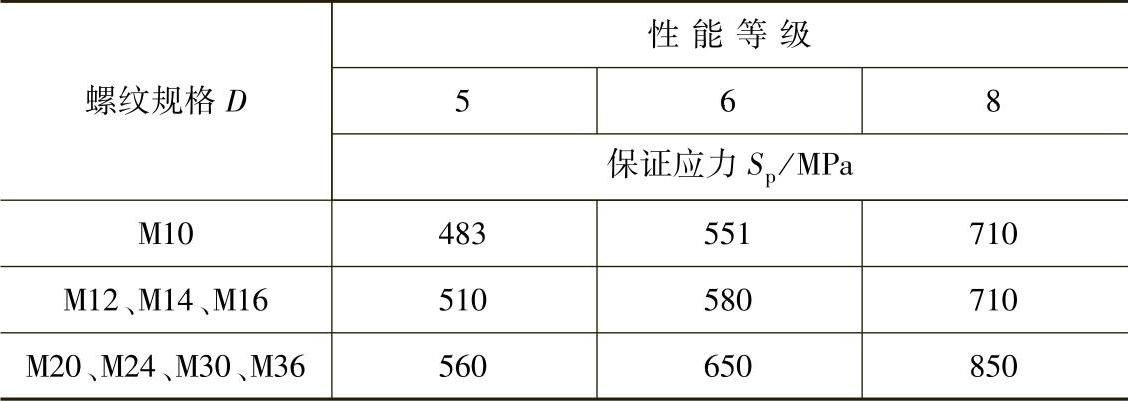

表2.3-147 保证应力

表2.3-148 6AX内螺纹极限尺寸

注：镀锌后，螺母螺纹攻丝至上述尺寸。
