2.平垫圈倒角型A级

（GB/T 97.2—2002）

平垫圈倒角型A级如图2.7-2所示，尺寸见表2.7-4和表2.7-5，技术条件和引用标准见表2.7-6。

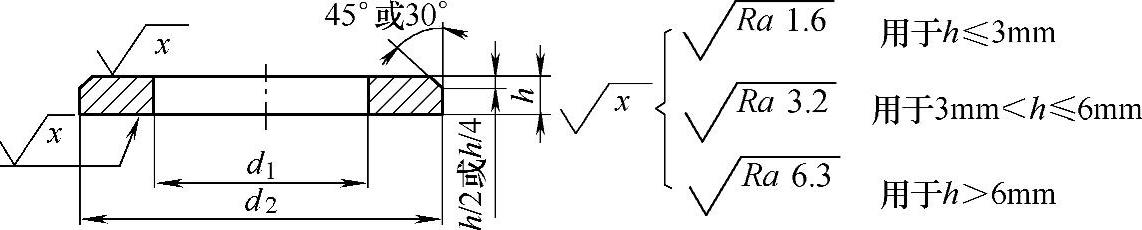

图2.7-2 平垫圈倒角型A级

标记示例：

标准系列、公称规格8mm、由钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级、倒角型平垫圈的标记：

垫圈GB/T 97.2 8。

标准系列、公称规格8mm，由A2组不锈钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级、倒角型平垫圈的标记：

垫圈GB/T 97.2 8 A2。

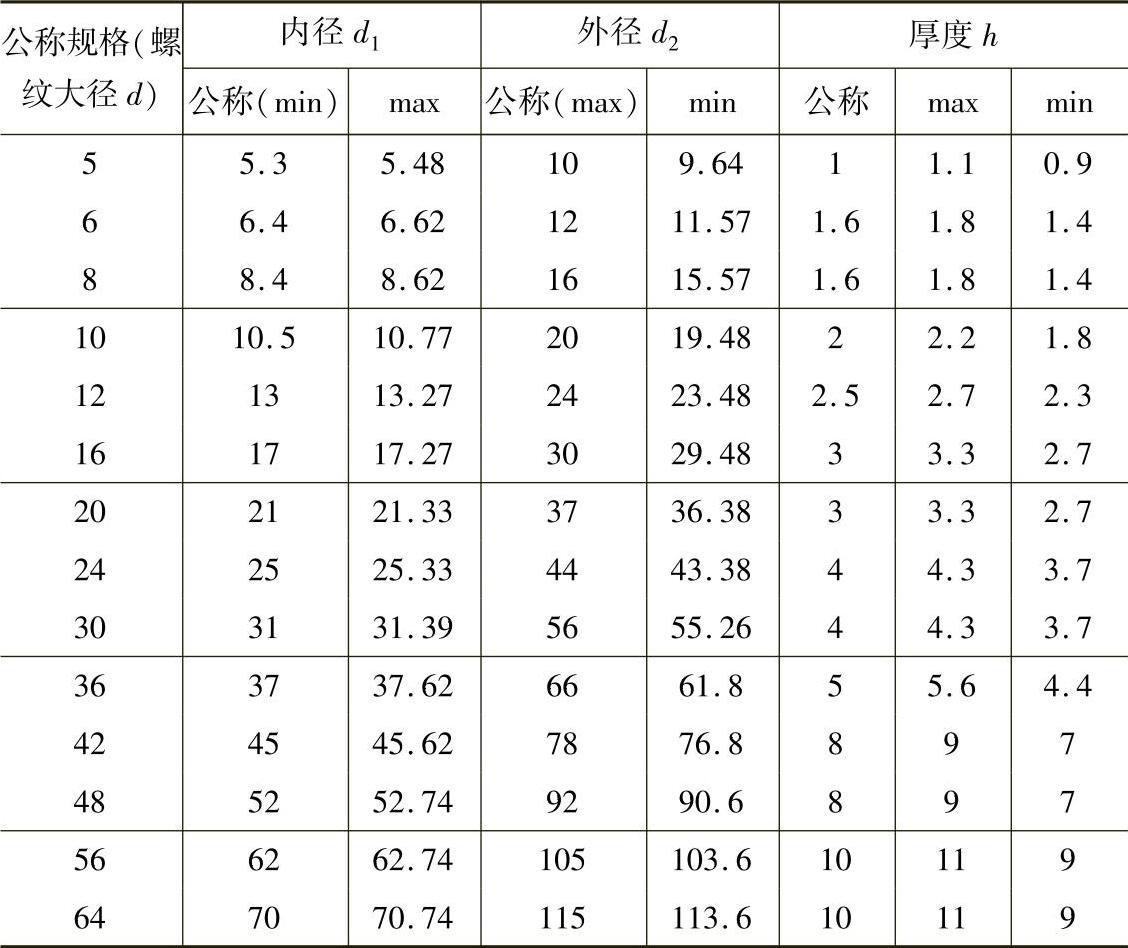

表2.7-4 优选尺寸 （单位：mm）

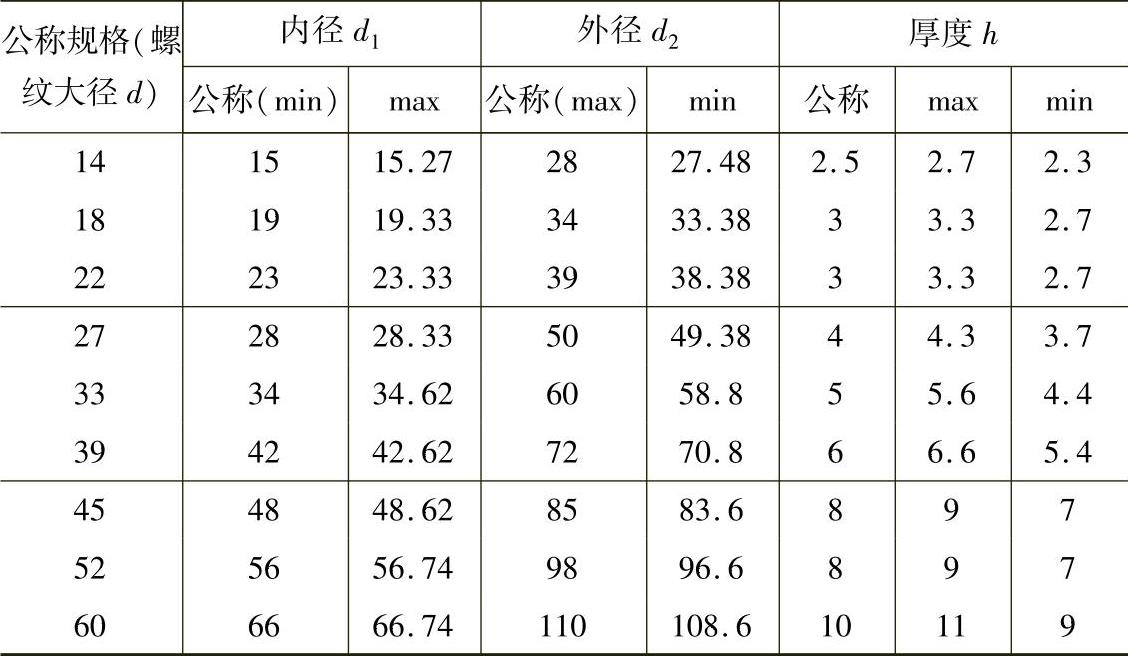

表2.7-5 非优选尺寸 （单位：mm）

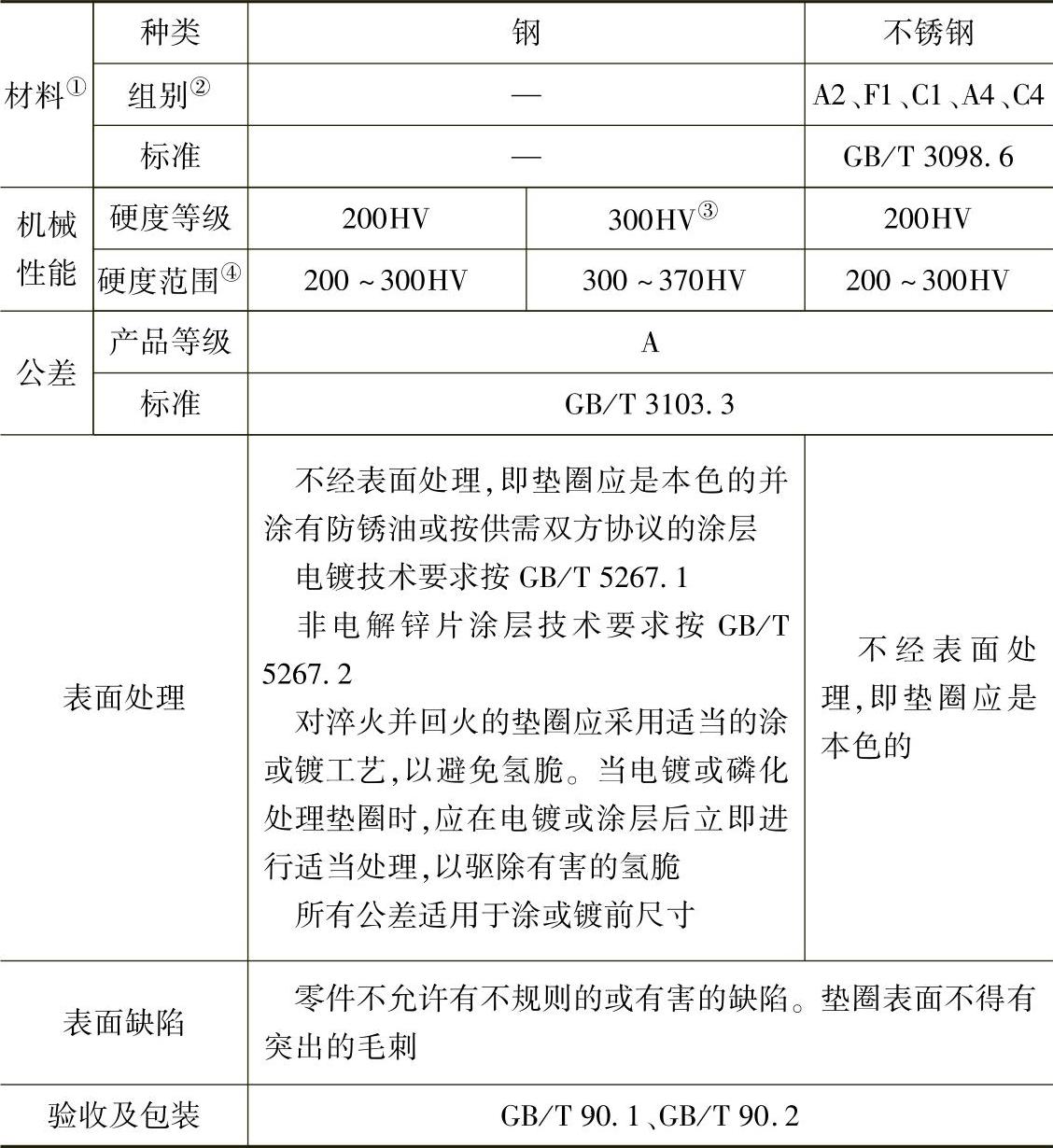

表2.7-6 技术条件和引用标准

① 其他金属材料需经供需双方协议。

② 仅与化学成分有关。

③ 淬火并回火。

④ 硬度试验按GB/T 4340.1规定。

试验力：HV10用于公称厚度h≤1.2mm；HV30用于公称厚度h＞1.2mm。
