开槽沉头自攻螺钉

5.开槽沉头自攻螺钉

（GB 5283—1985）

开槽沉头自攻螺钉如图2.6-5所示，尺寸见表2.6-9，技术条件和引用标准见表2.6-10。

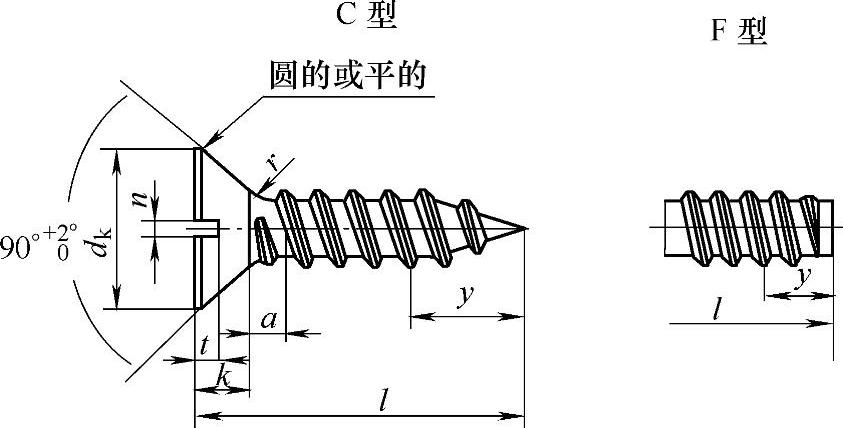

图2.6-5 开槽沉头自攻螺钉

标记所示：

螺纹规格ST3.5、公称长度l=16mm、表面镀锌钝化的C型开槽沉头自攻螺钉的标记示例：

自攻螺钉GB 5283—1985-ST3.5×16-C。

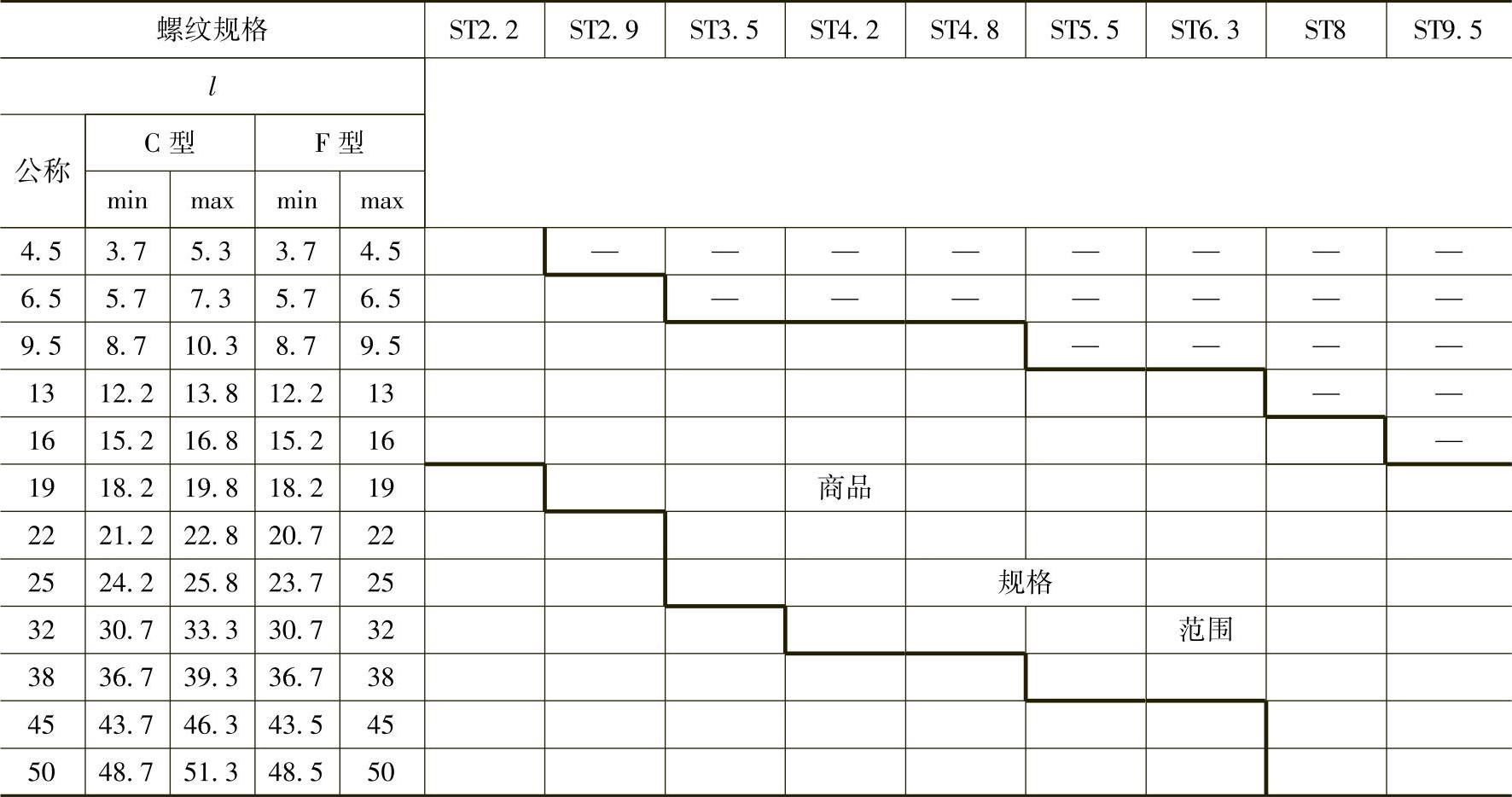

表2.6-9 尺寸 （单位：mm）

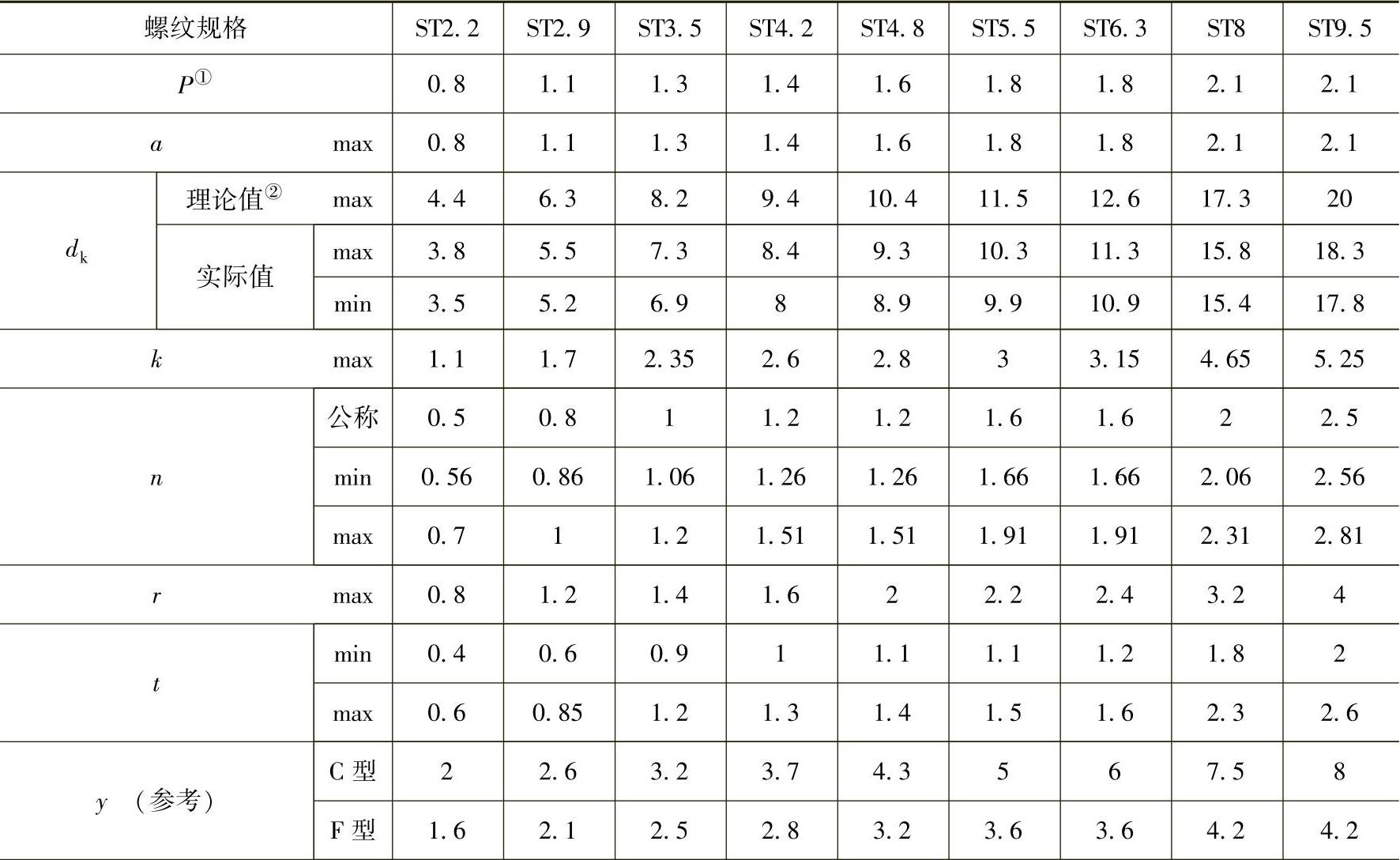

（续）

注：表中带“—”标记的规格，不予制造。

① P—螺距。

② d_k的理论值按GB/T 5279—1985规定。

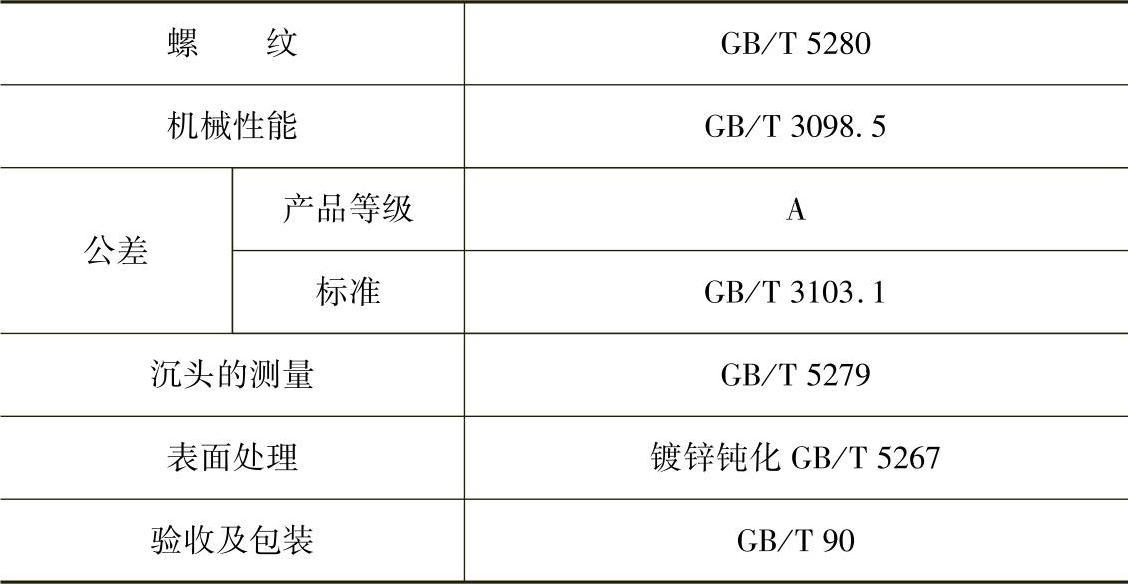

表2.6-10 技术条件和引用标准
