A级和B级六角头螺杆带孔铰制孔用螺栓

2.A级和B级六角头螺杆带孔铰制孔用螺栓

（GB/T 28—1988）

A级和B级六角头螺杆带孔铰制孔用螺栓如图2.1-24所示，尺寸见表2.1-40，长度见表2.1-41。

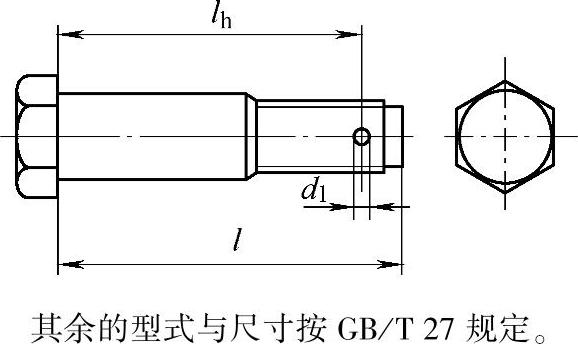

图2.1-24 A级和B级铰制孔螺栓

标记示例：

螺纹规格d=M12、公称长度l=80mm、机械性能等级为8.8级、表面氧化处理、A级的六角头螺杆带孔铰制孔用螺栓的标记：螺栓GB 28M 12×80

d_s按m6制造时应加标记m6：螺栓GB/T 27 M12×m6×80。

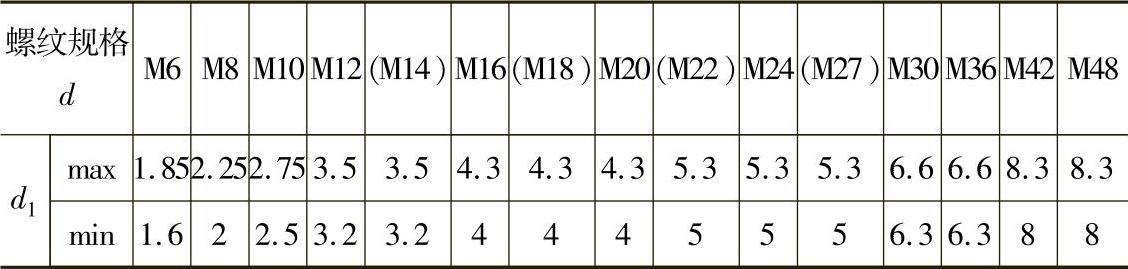

表2.1-40 尺寸 （单位：mm）

注：1.尽可能不采用括号内的规格。

2.技术条件按GB/T 27及GB/T 5278规定。

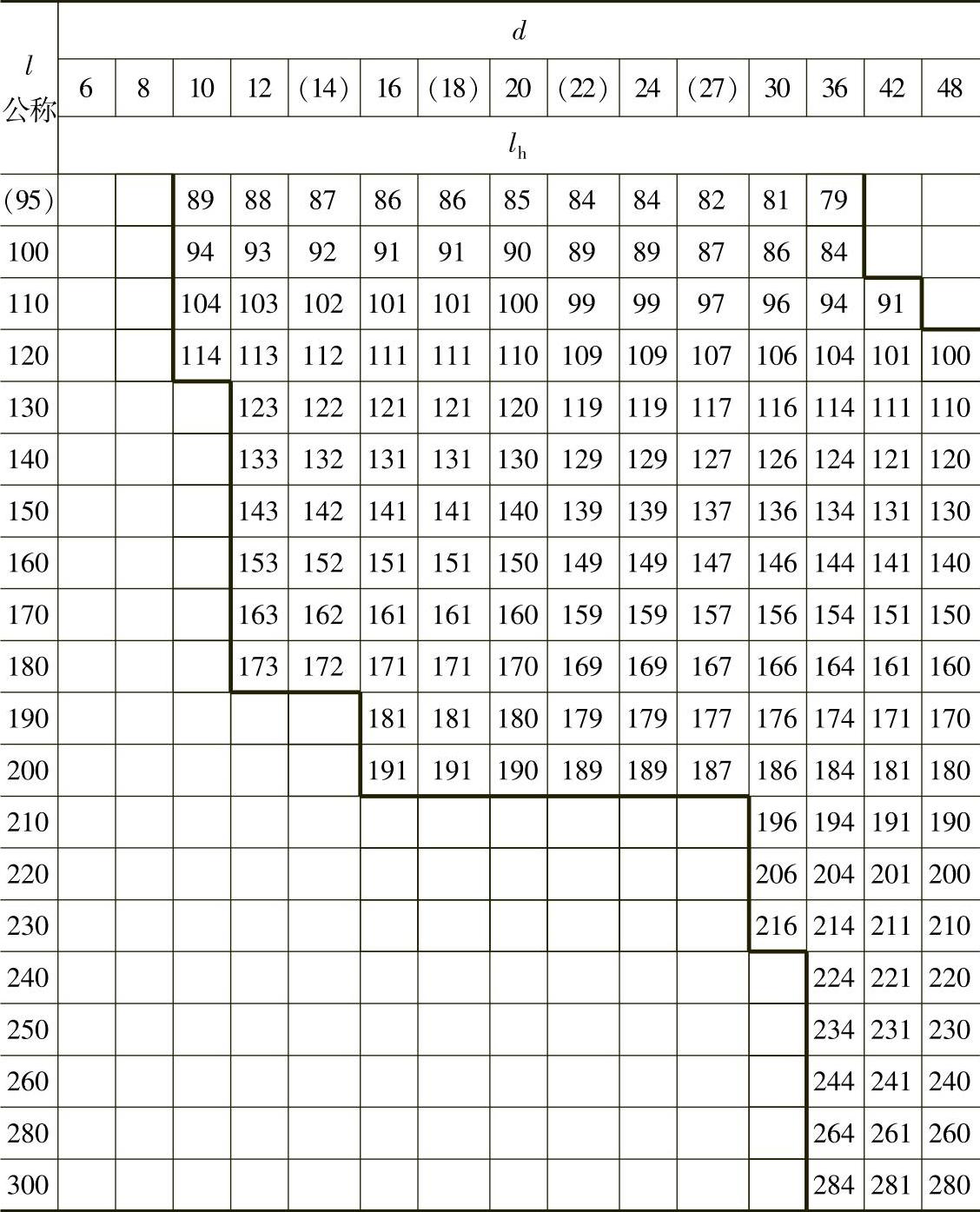

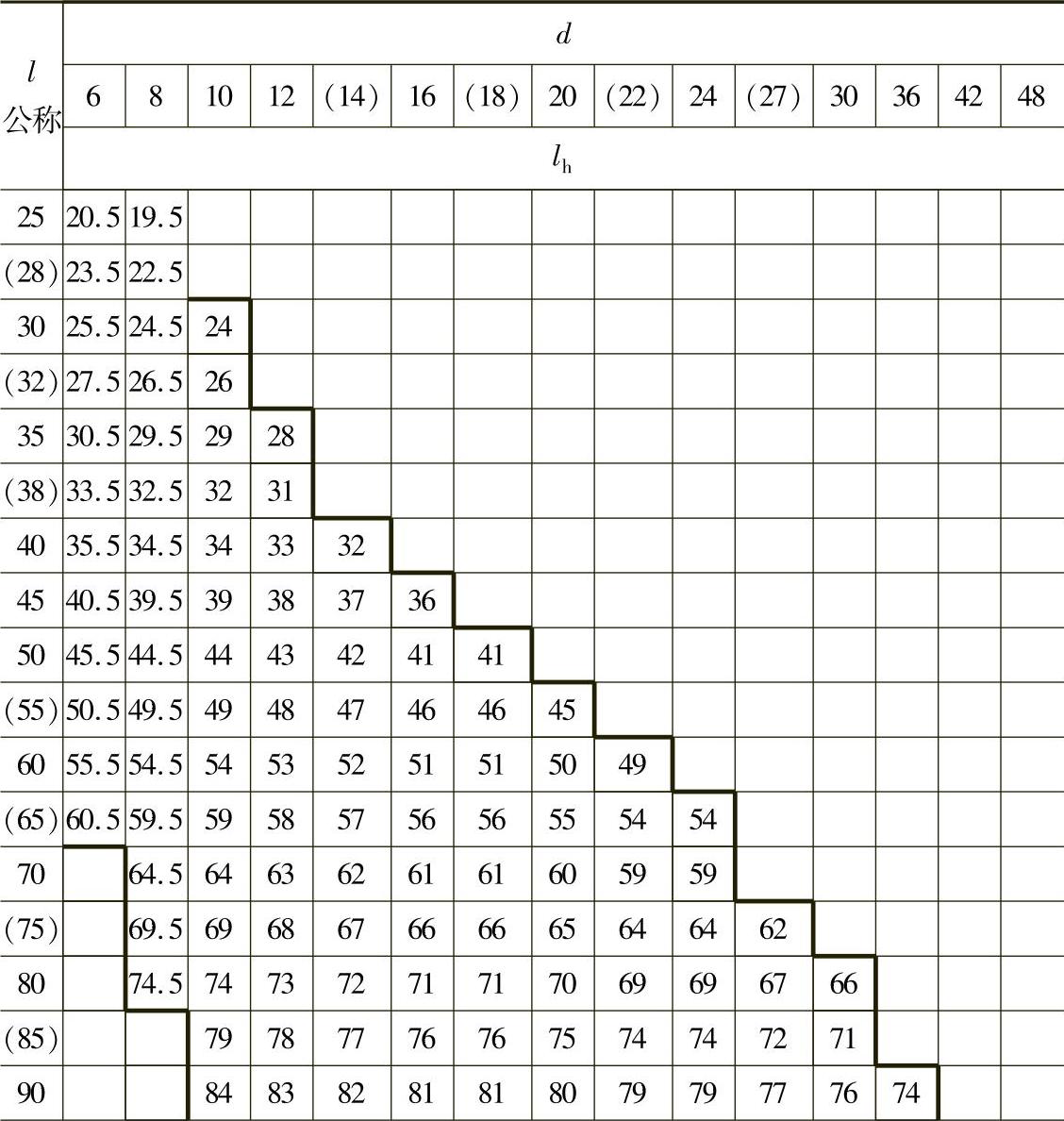

表2.1-41 长度 （单位：mm）

（续）

注：1.尽可能不采用括号内的规格。

2.l_h的公差按+IT14。
