非金属嵌件六角法兰面锁紧螺母

10.非金属嵌件六角法兰面锁紧螺母

（GB/T 6183.1—2000）

非金属嵌件六角法兰面锁紧螺母如图2.3-33所示，尺寸见表2.3-66，技术条件和引用标准见表2.3-67。

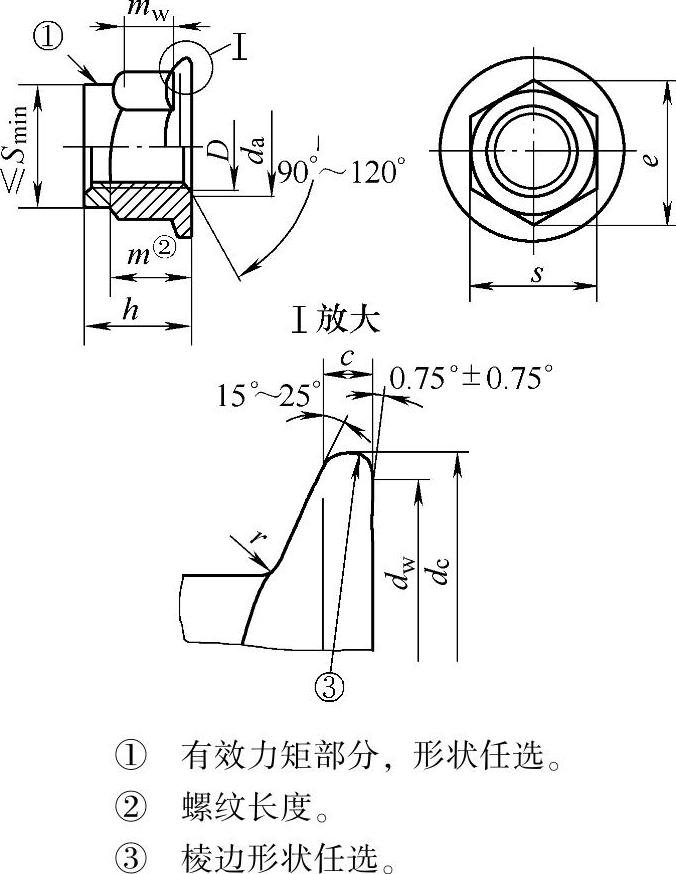

图2.3-33 非金属嵌件六角法兰面锁紧螺母

标记示例：

螺纹规格D=M12、性能等级为8级、表面氧化、产品等级为A级的非金属嵌件六角法兰面锁紧螺母的标记：螺母GB/T 6183.1 M12。

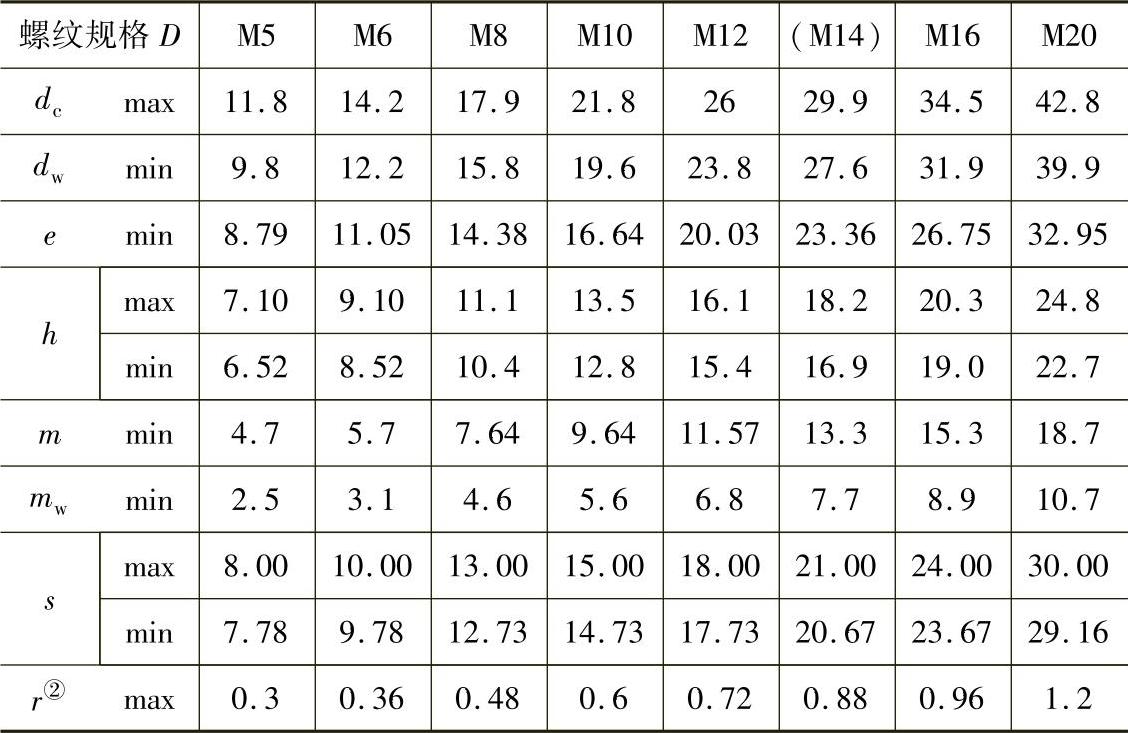

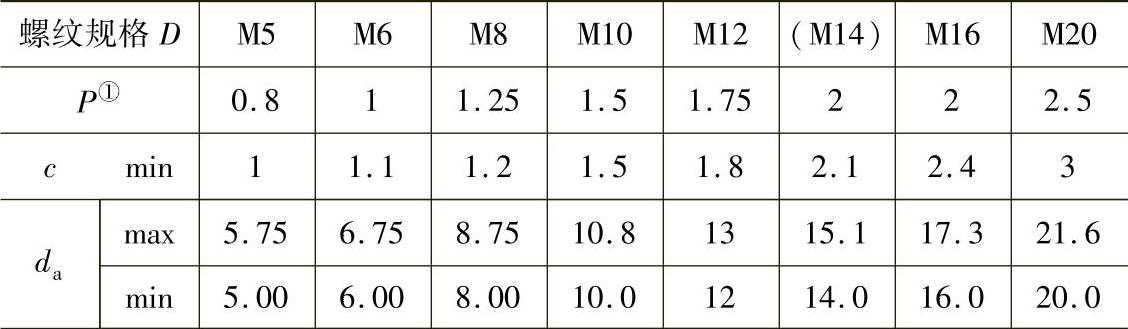

表2.3-66 尺寸 （单位：mm）

（续）

注：1.如产品通过了GB/T 6183.1附录A的检验，则应视为满足了尺寸e、c和m_w的要求。

2.尽可能不采用括号内的规格。

① P—螺距。

② r适用于棱角和六角面。

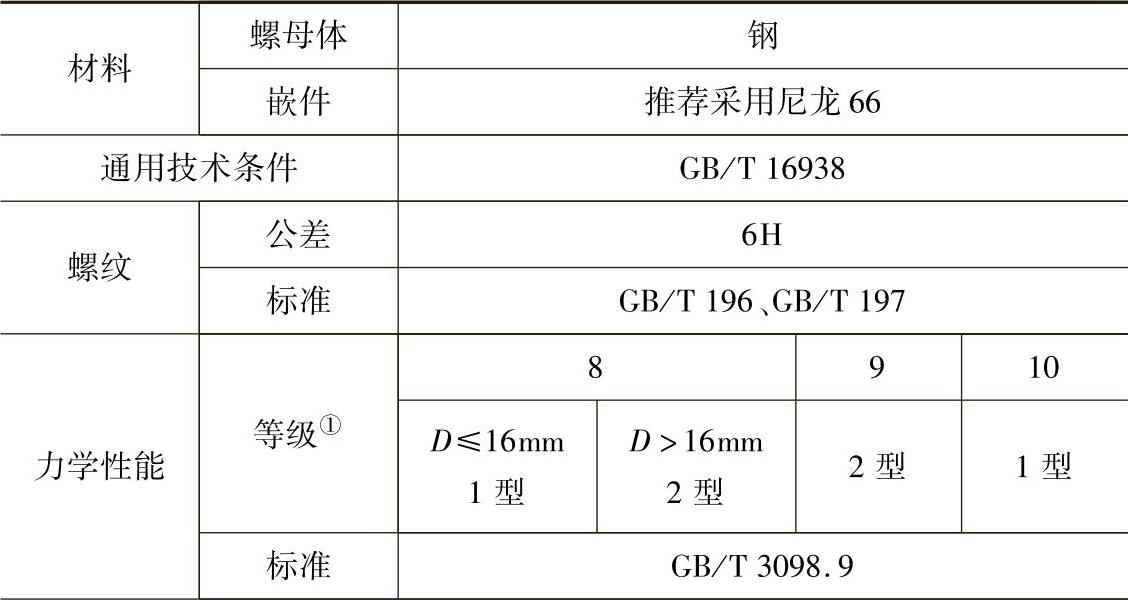

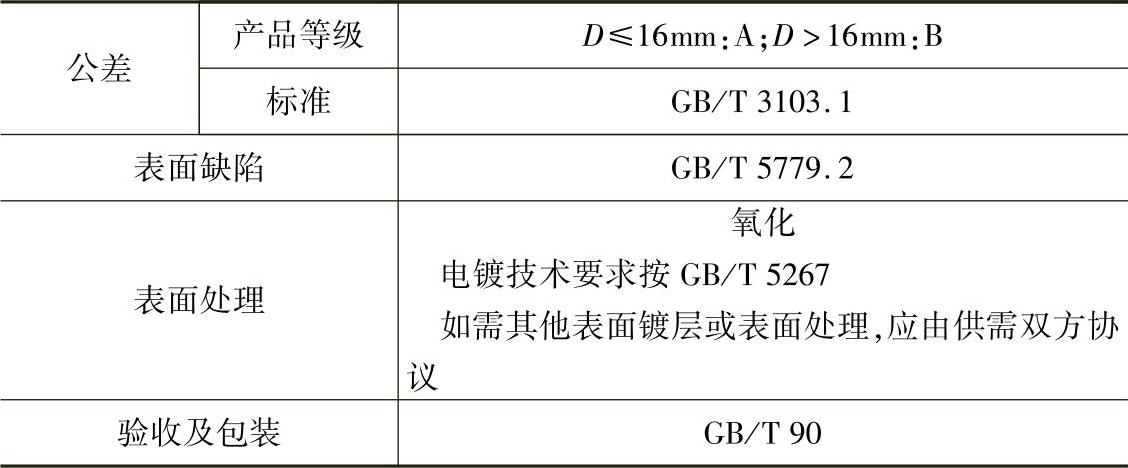

表2.3-67 技术条件和引用标准

（续）

① 本标准螺母的螺纹长度（m_min）属于2型螺母，但GB/T 3098.9对所有的性能等级和规格并非只规定2型螺母（如本表所示），在某些情况下，还需要按1型螺母进行试验。
