六角头螺栓与弹簧垫圈的组合件

6.六角头螺栓与弹簧垫圈的组合件

（GB 9074.15—1988）

六角头螺栓与弹簧垫圈的组合件如图2.7-11所示，尺寸见表2.7-36，技术条件和引用标准见表2.7-37。

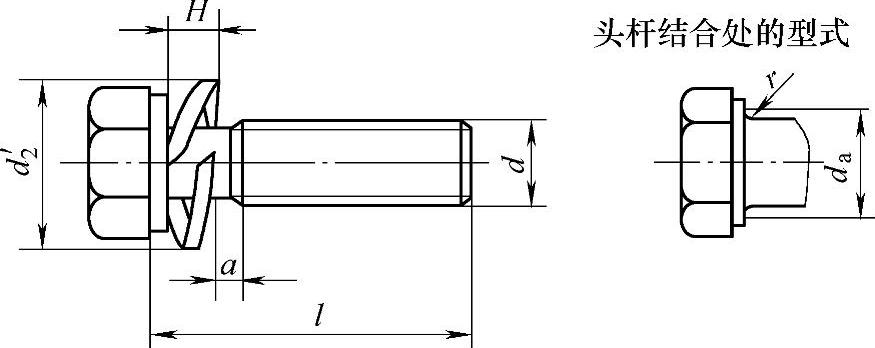

图2.7-11 六角头螺栓与弹簧垫圈的组合件

标记方法按GB 1237规定。

标注示例：

螺纹规格为d=M5、公称长度l=20mm、性能等级为8.8级、表面镀锌钝化的六角头螺栓和弹簧垫组合件的标记：

螺栓组合件GB 9074.5 M5×20。

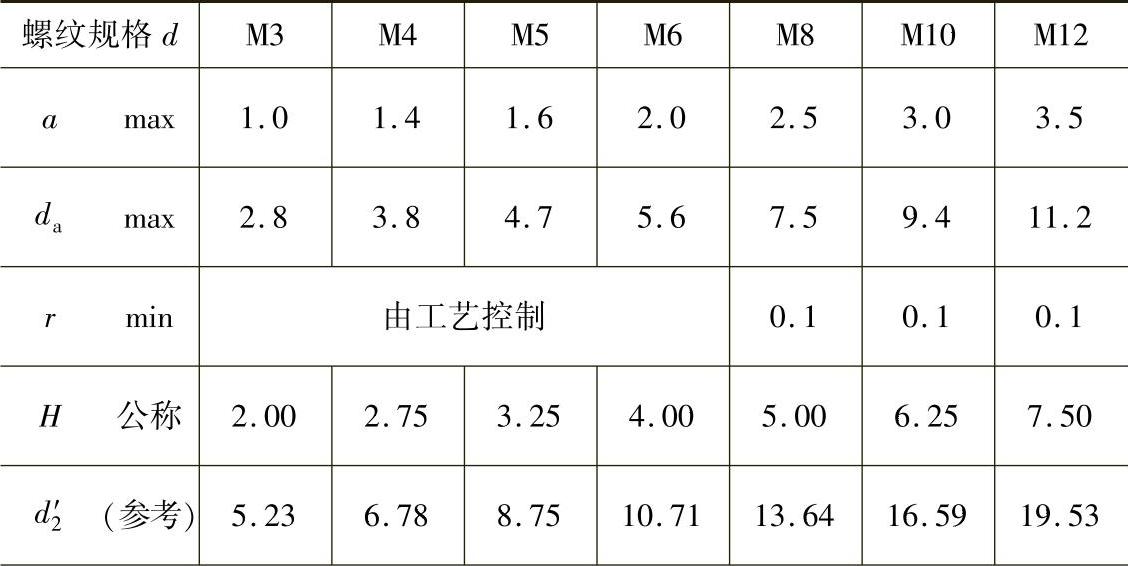

表2.7-36 尺寸 （单位：mm）

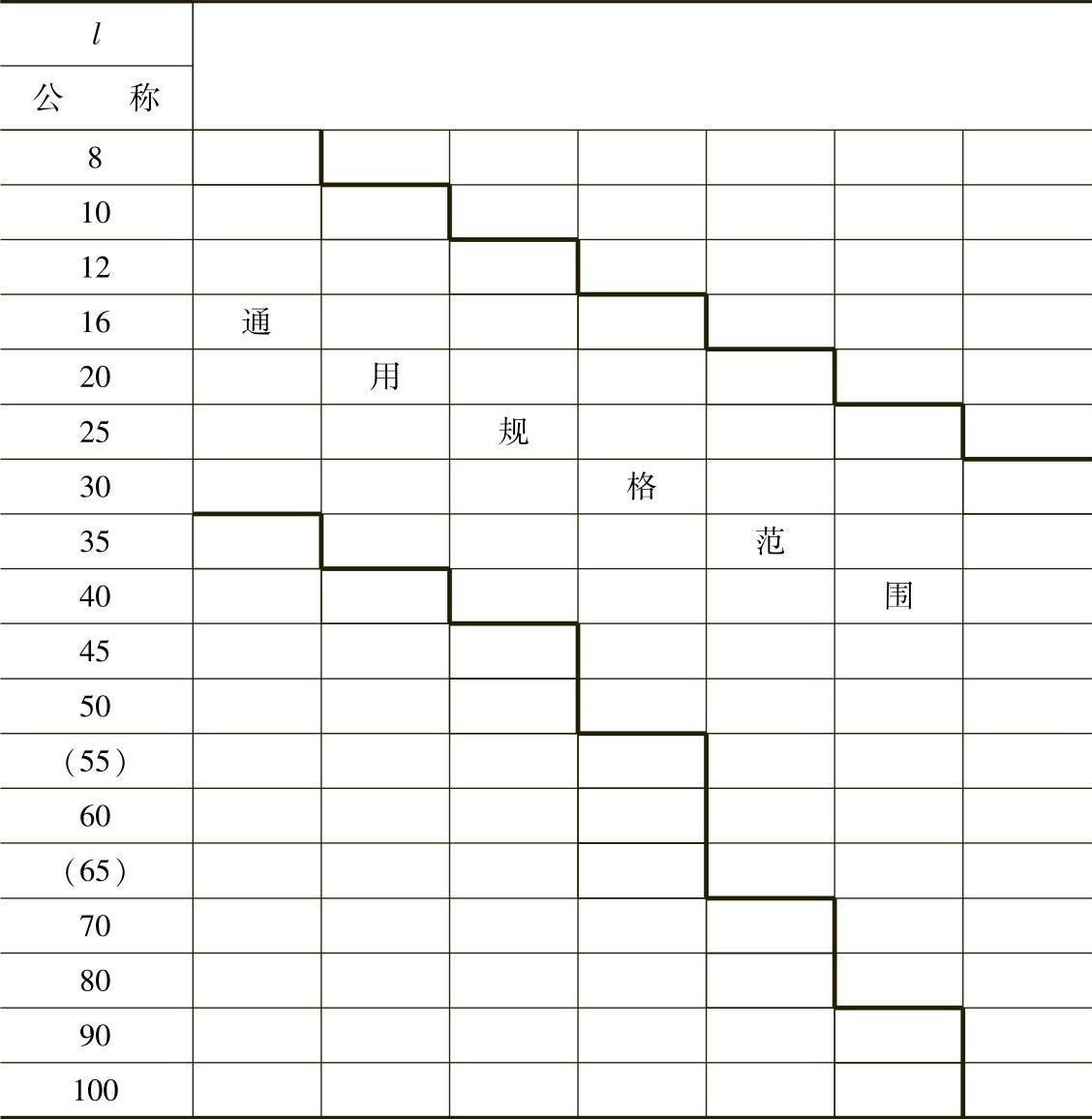

（续）

注：尽可能不采用括号内的规格。

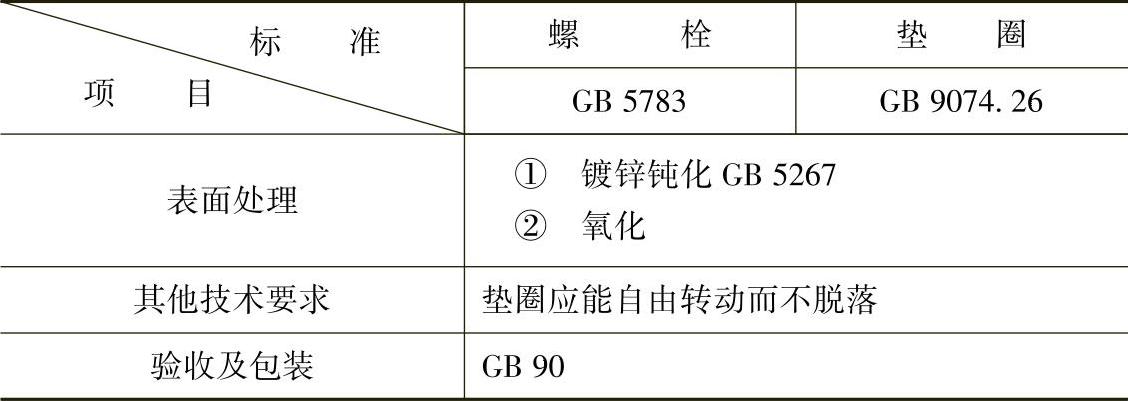

表2.7-37 技术条件和引用标准

注：除a_max，d_amax和r_min外，其余按GB 5783的规定。
