4.4.20  大扁圆头半空心铆钉

（GB/T 1014—1986）

大扁圆头半空心铆钉如图4.4-19，尺寸见表4.4-35。

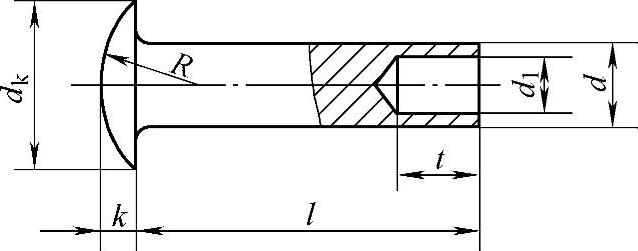

图4.4-19 大扁圆头半空心铆钉

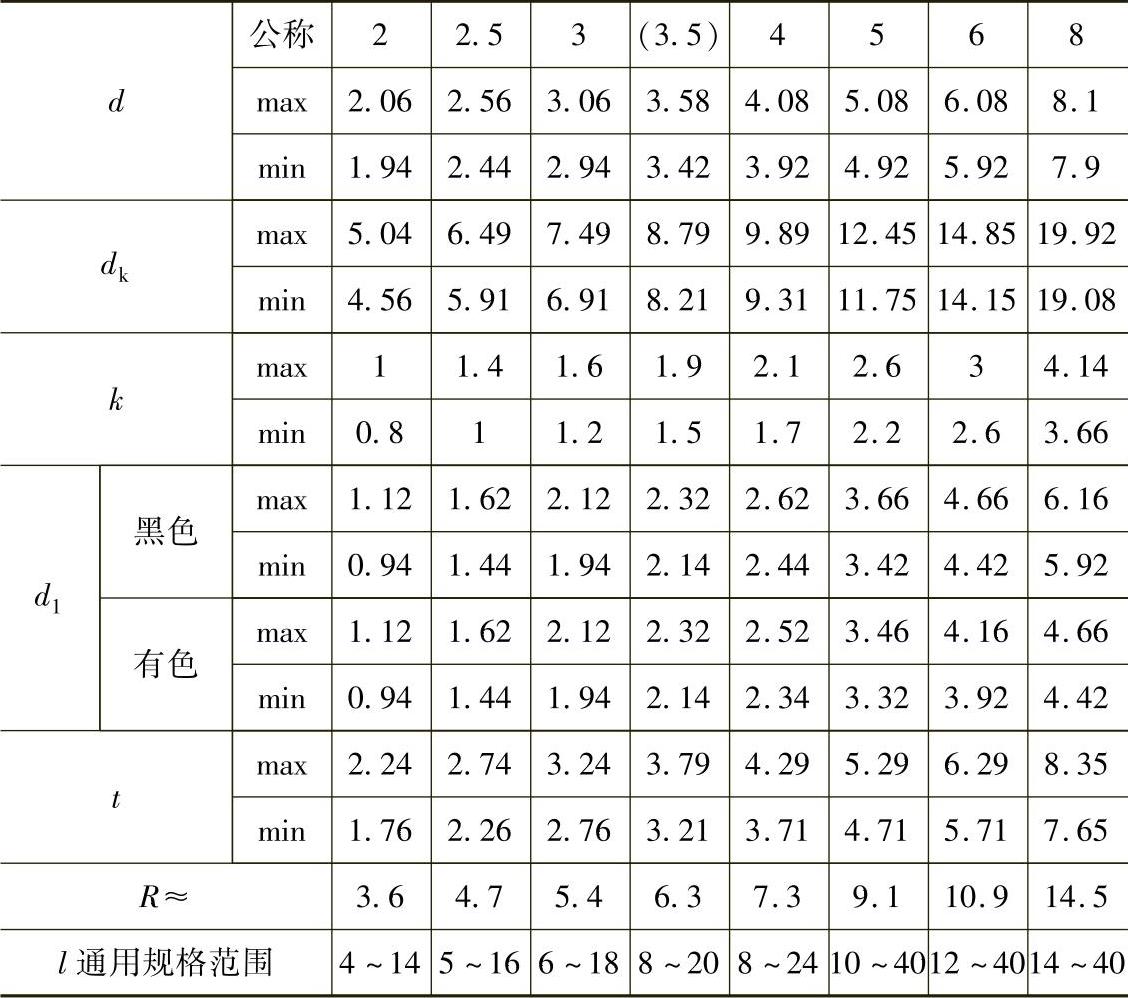

表4.4-35 尺寸 （单位：mm）

注：1.尽可能不采用括号内的规格。

2.d₁栏内“黑色”适用于由钢材制成的铆钉，“有色”适用于由铝或铜材制成的铆钉。

3.公称长度系列为：4～8mm（1mm进级）、10～40mm（2mm进级）。
