惠氏螺纹搓丝板

2.惠氏螺纹搓丝板

（JB/T 8825.6—1998）

搓丝板的型式按图6.1-21所示，尺寸在表6.1-48、表6.1-49、表6.1-50中给出。

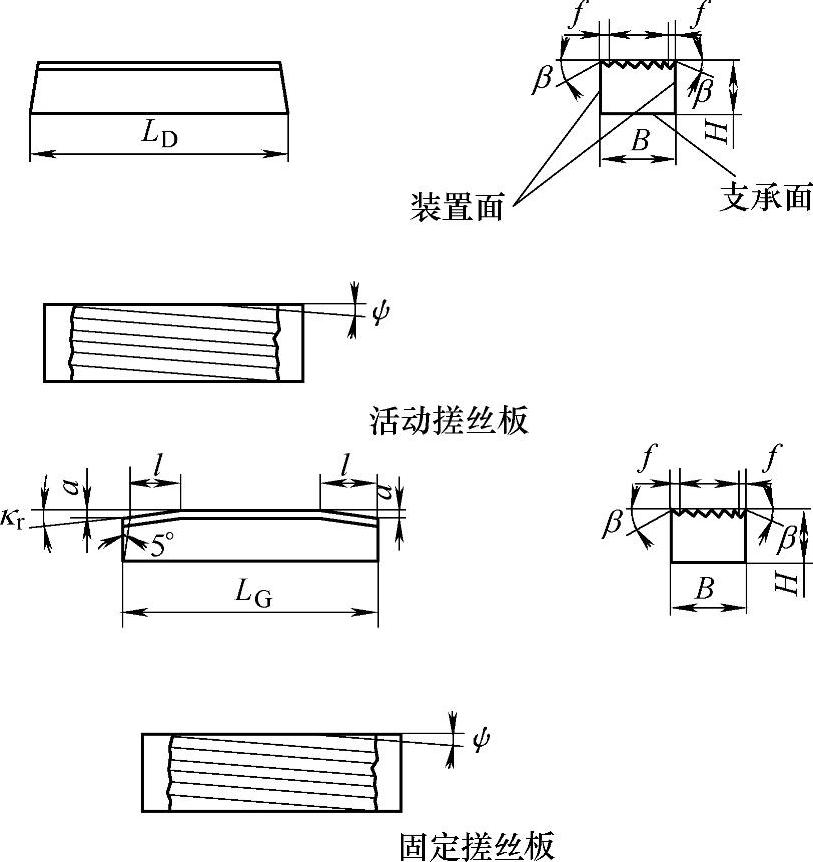

图6.1-21 惠氏螺纹搓丝板

注：加工d≤6mm的螺纹搓丝板安装角度也可制成90°。

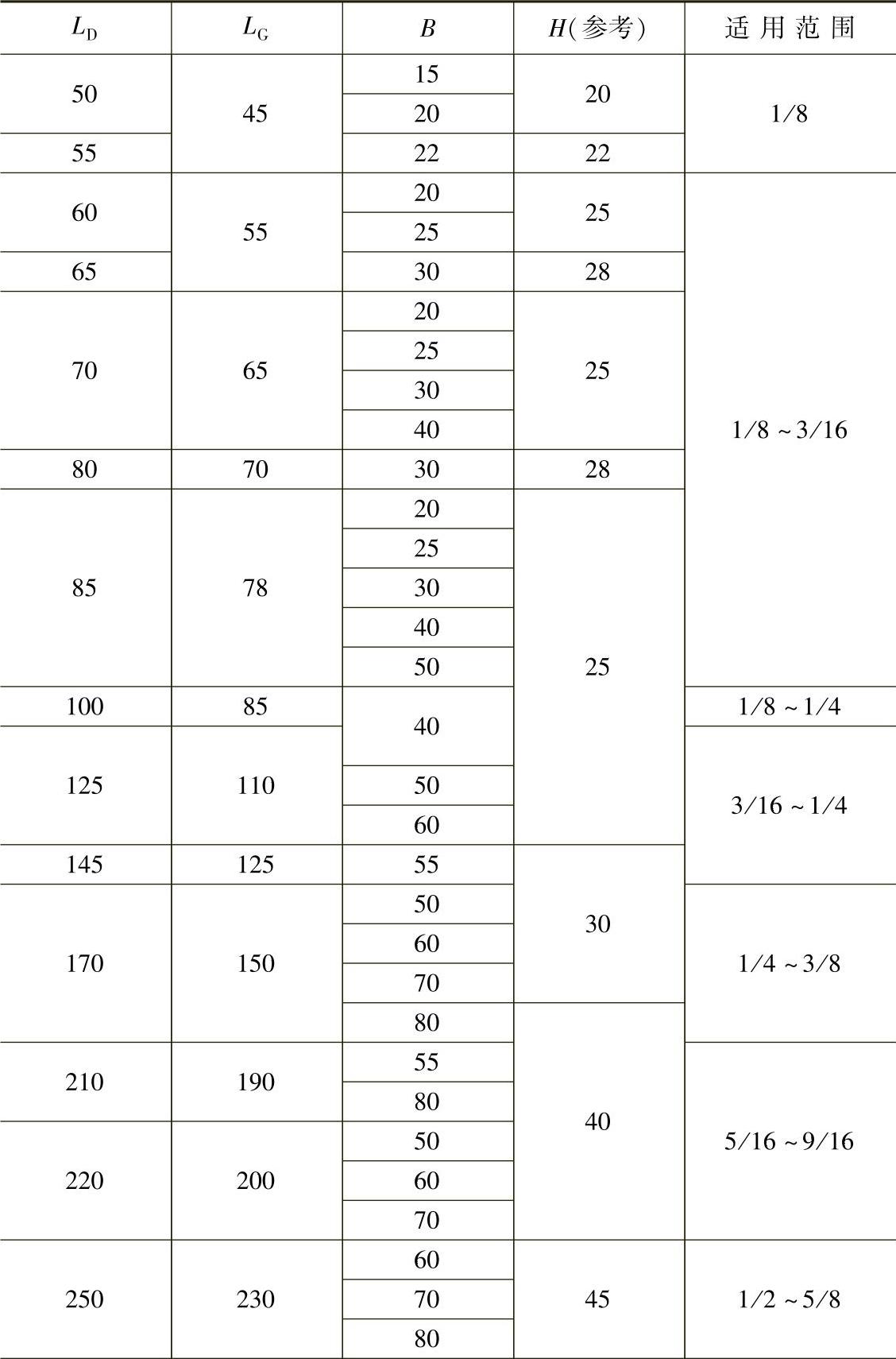

表6.1-48 尺寸 （单位：mm）

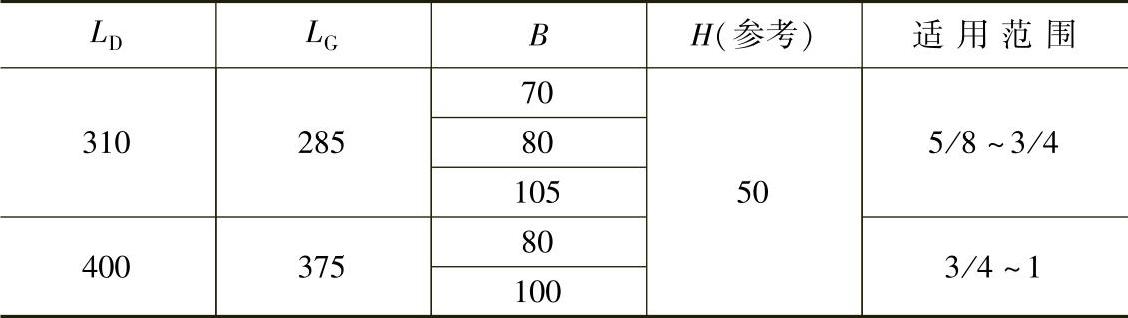

（续）

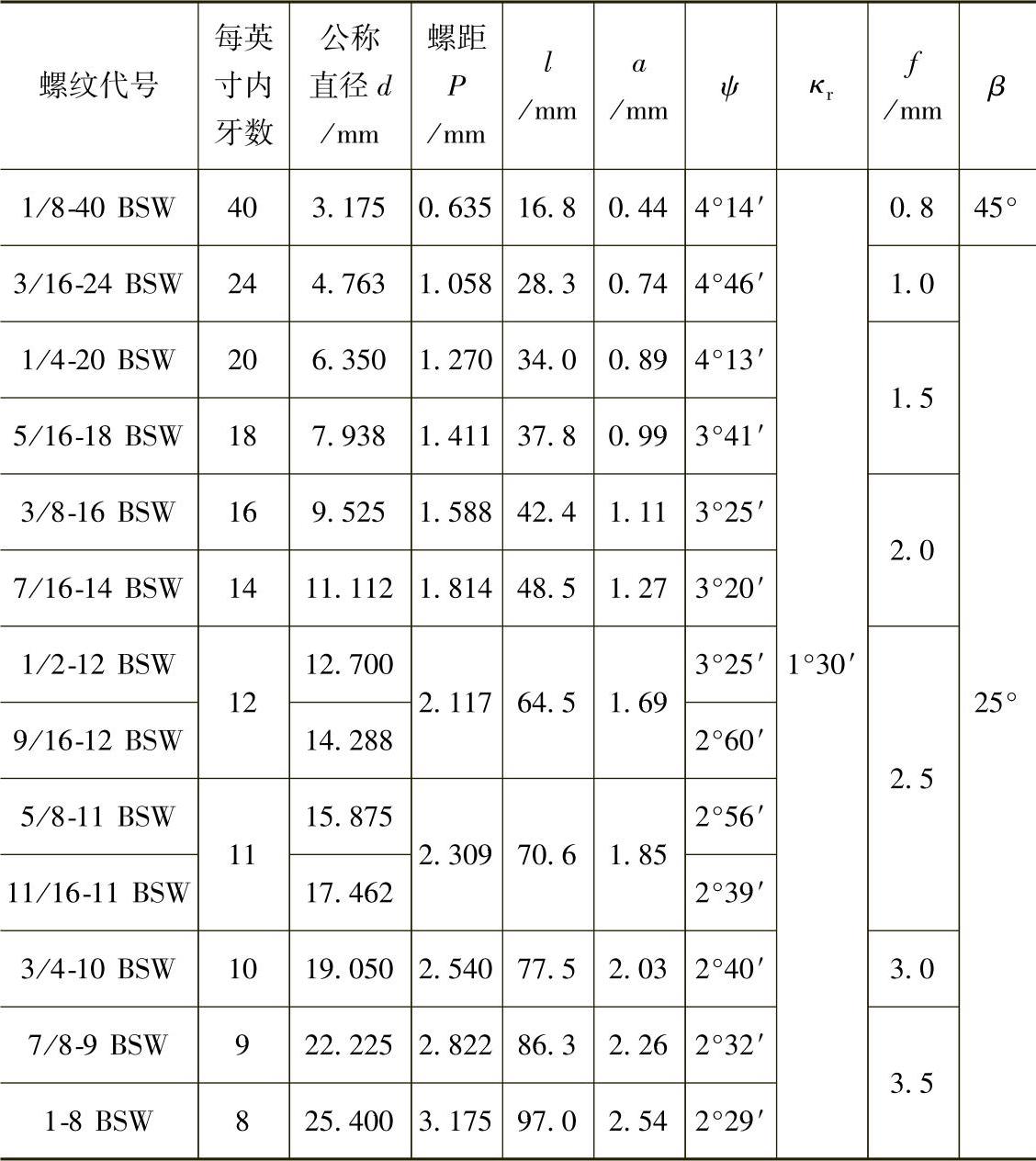

表6.1-49 BSW尺寸

注：l、a、ψ、κ_r、f和β为推荐尺寸。

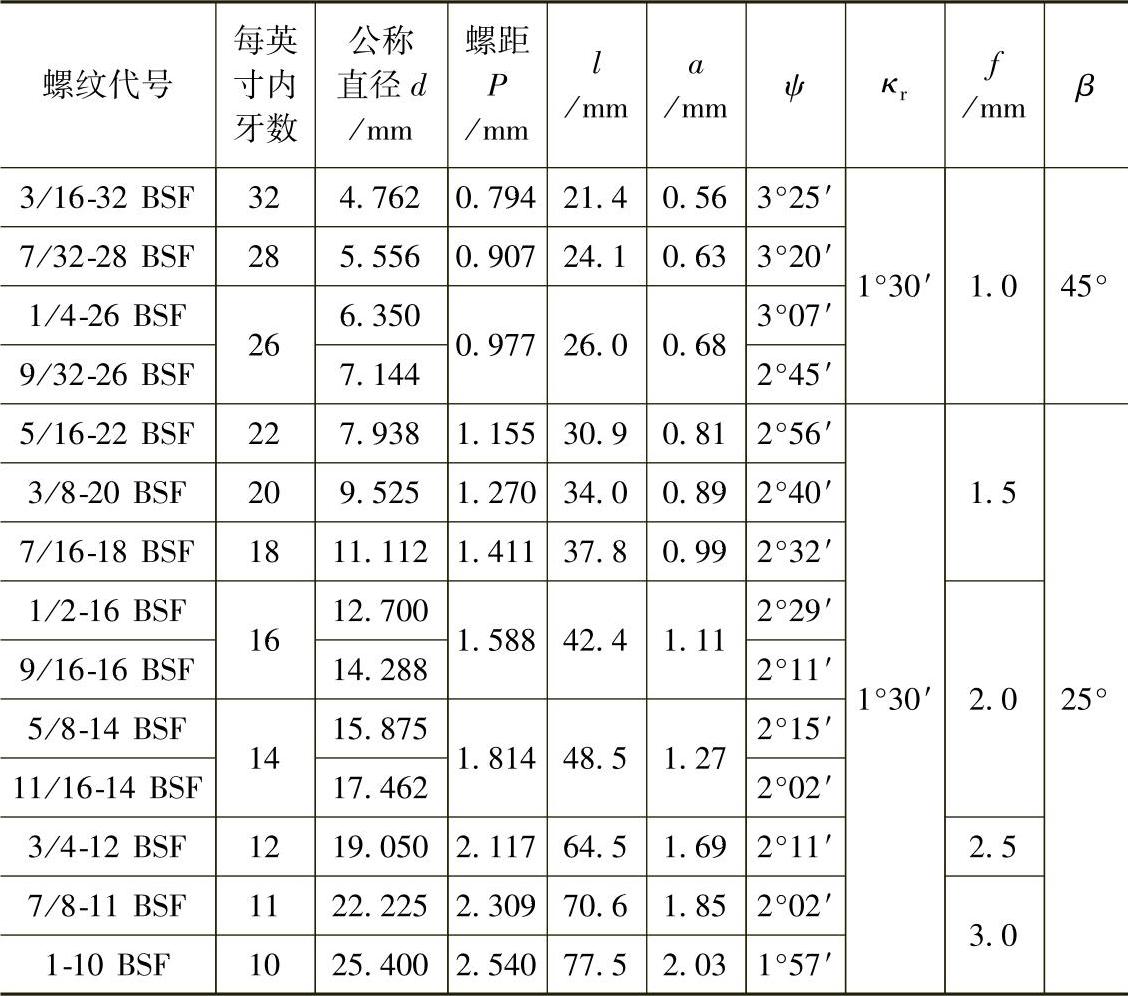

表6.1-50 BSF尺寸

注：l、a、ψ、κ_r、f和β为推荐尺寸。

搓丝板的螺纹牙型尺寸和偏差在图6.1-22和表6.1-51中给出，优先采用A型搓丝板。

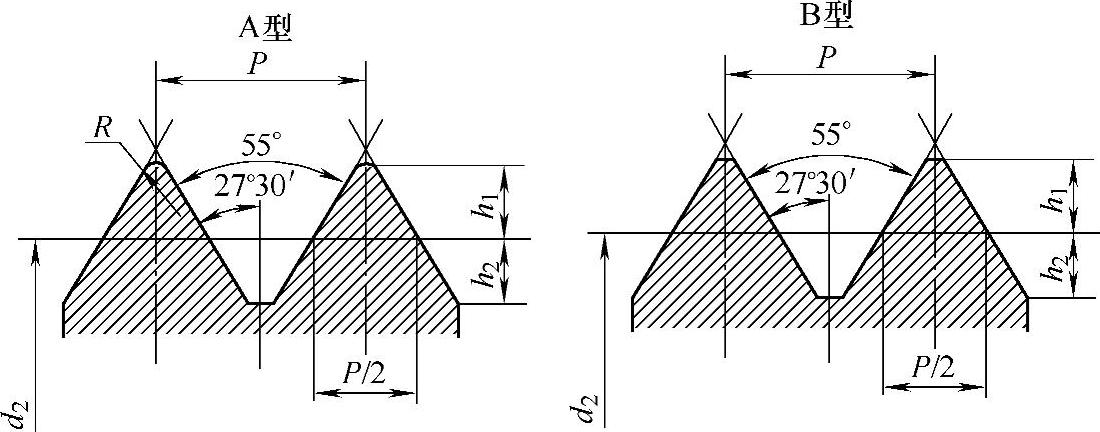

图6.1-22 搓丝板的螺纹牙型

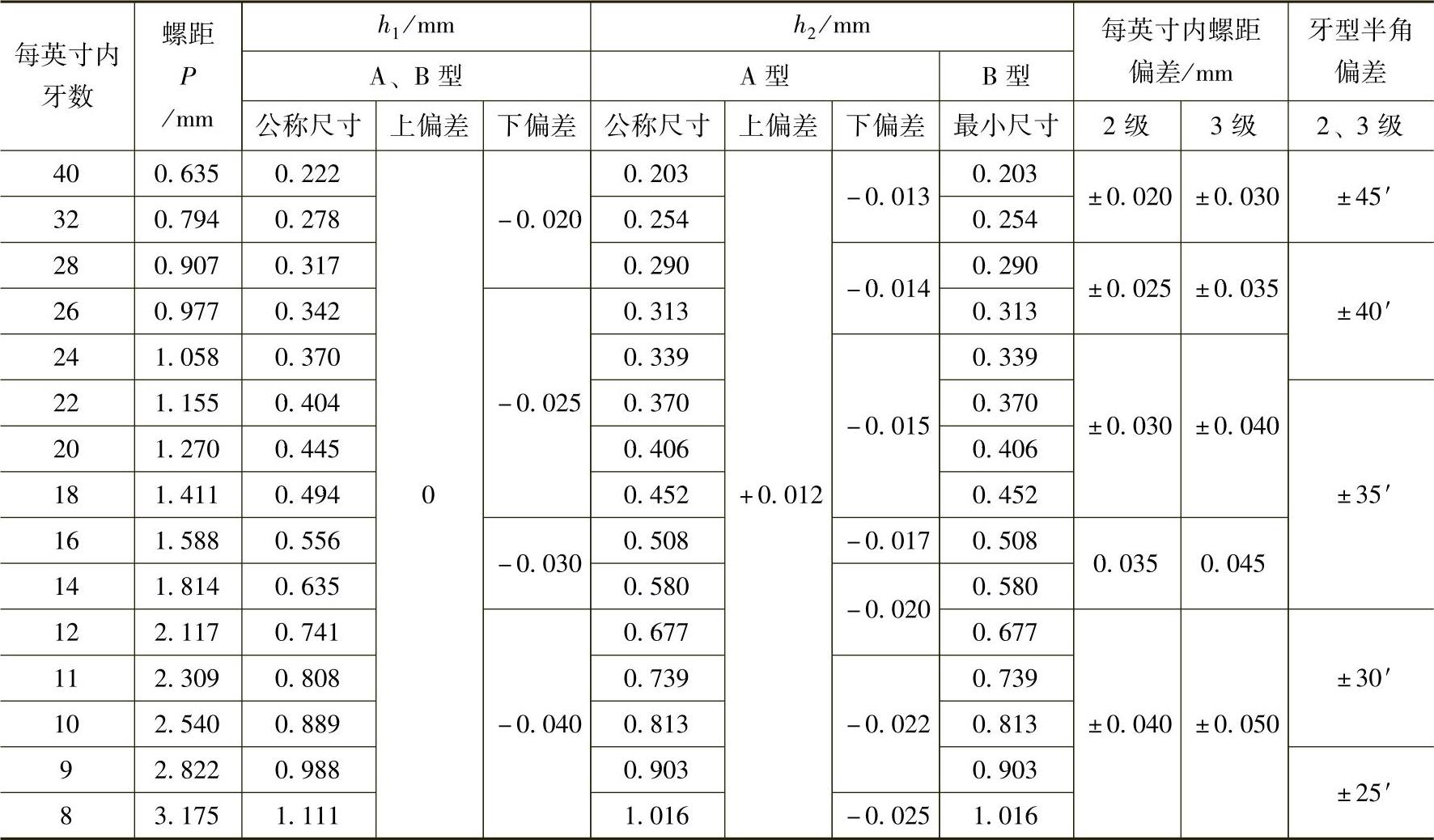

表6.1-51 搓丝板的螺纹牙型尺寸和偏差

注：牙顶圆弧半径R的最大值为0.137P，其变化范围由h₁的实际尺寸而定。

标记示例：

粗牙惠氏螺纹，螺纹代号为1/4-20 BSW，每英寸内为20牙，宽度50mm，固定搓丝板的长度150mm，3级精度，螺纹牙型A：

惠氏螺纹搓丝板A 1/4-20 BSW 50/150-3 JB/T 8825.6—1998。

细牙惠氏螺纹，螺纹代号为1/2-16BSF，每英寸内为16牙，宽度60mm，固定搓丝板的长度230mm，3级精度，螺纹牙型A：

惠氏螺纹搓丝板A 1/2-16 BSF 60/230-3 JB/T 8825.6—1998。
