墙板自攻螺钉

16.墙板自攻螺钉

（GB/T 14210—1993）

墙板自攻螺钉如图2.6-16所示，尺寸见表2.6-34。

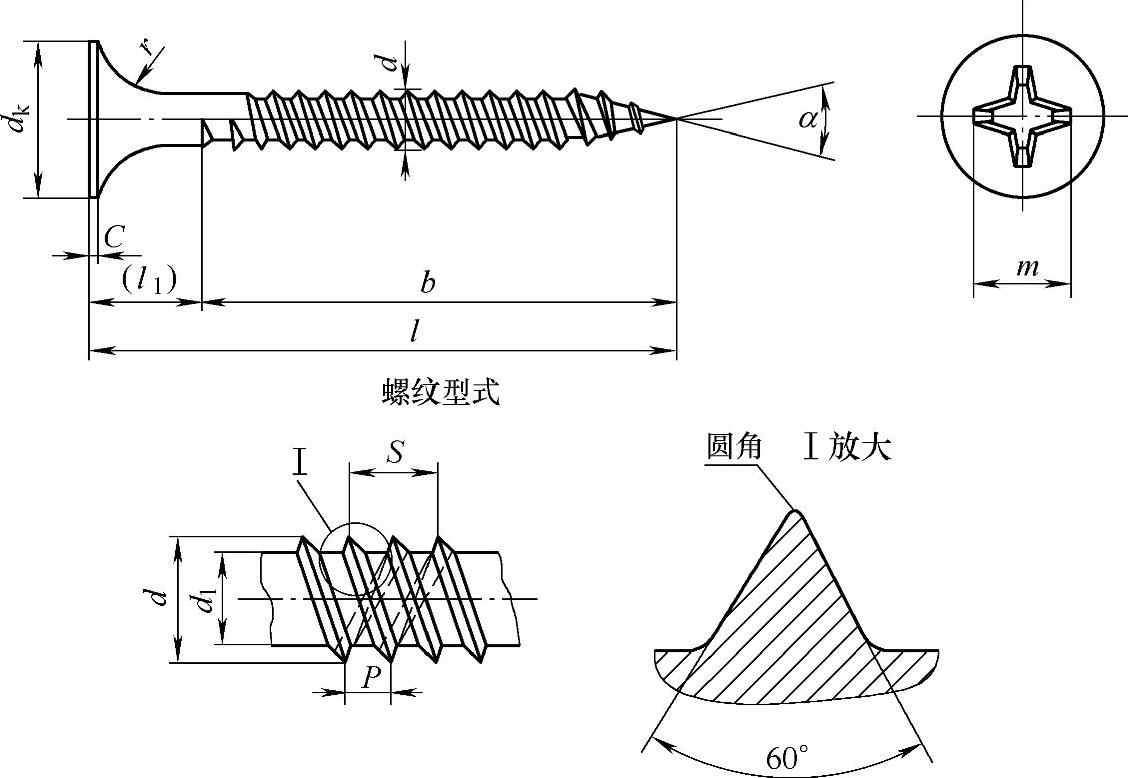

图2.6-16 墙板自攻螺钉

标记方法按GB 1237规定。

标记示例：

螺纹规格d为3.5mm、公称长度35mm、表面磷化的墙板自攻螺钉的标记：

螺钉GB/T 142103.5×35。

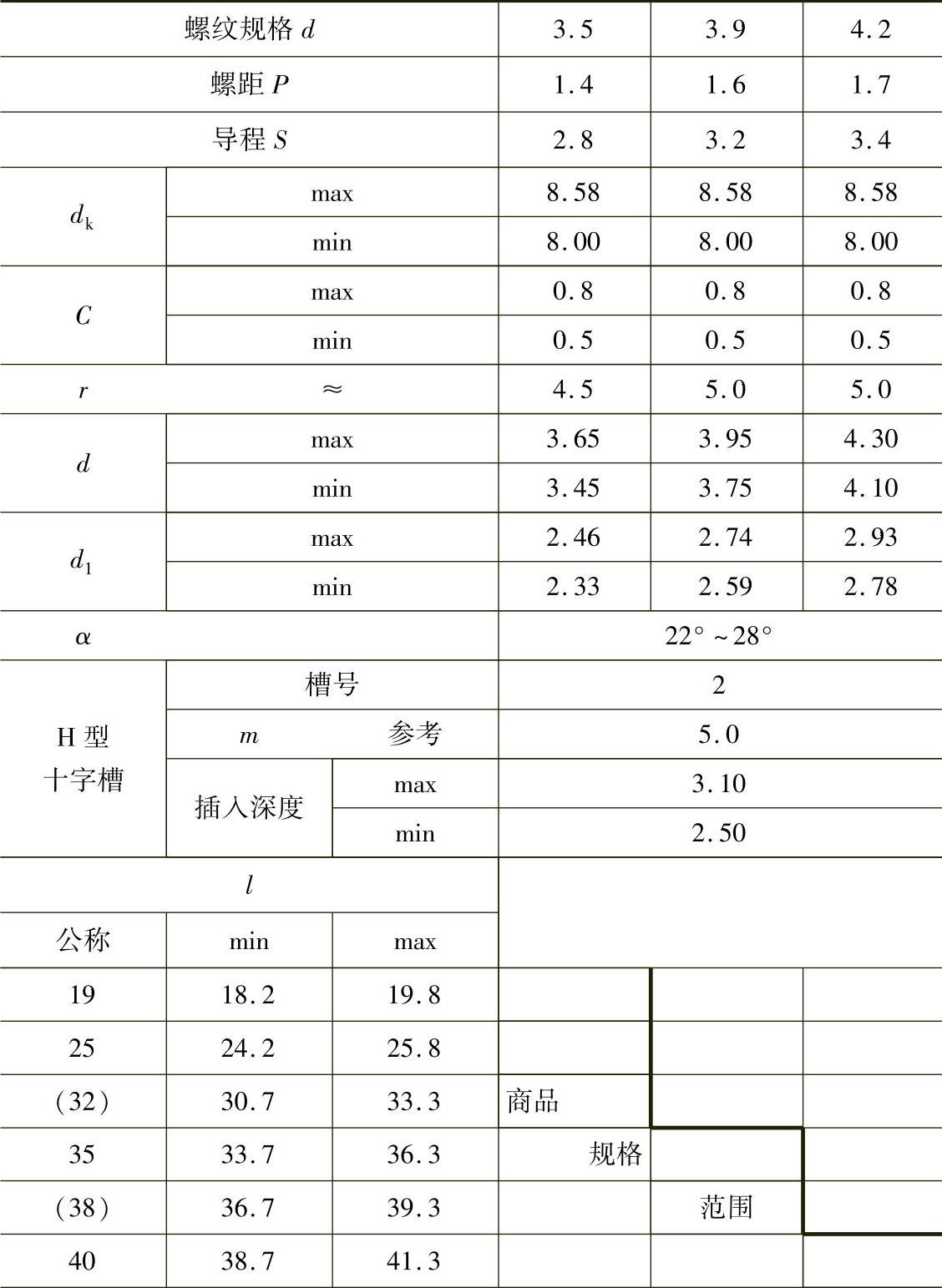

表2.6-34 尺寸 （单位：mm）

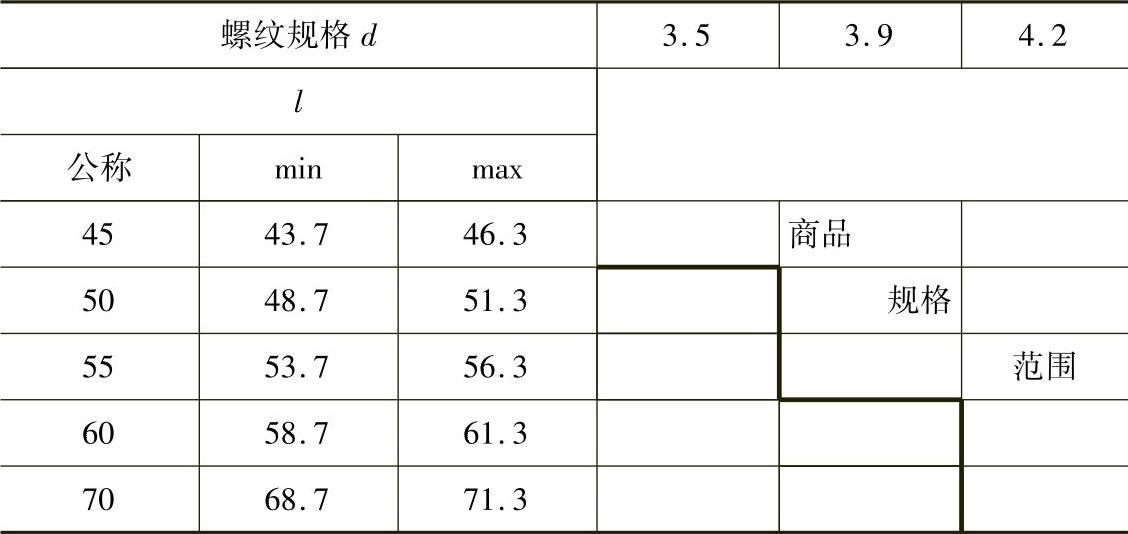

（续）

注：1.尽量不采用括号内规格。

2.l＜50mm的螺钉制成全螺纹、l₁≈6mm；l＞50mm的螺钉，b≥45mm。
