18.螺纹千分尺
（GB/T 10932—2004）
螺纹千分尺是应用螺旋副传动原理将回转运动变为直线运动的一种量具，利用弧形尺架上的锥形测量面和V形凹槽测量面间距离测量螺纹中径的器具。主要用于测量外螺纹中径。螺纹千分尺按读数形式分为标尺式和数显式。

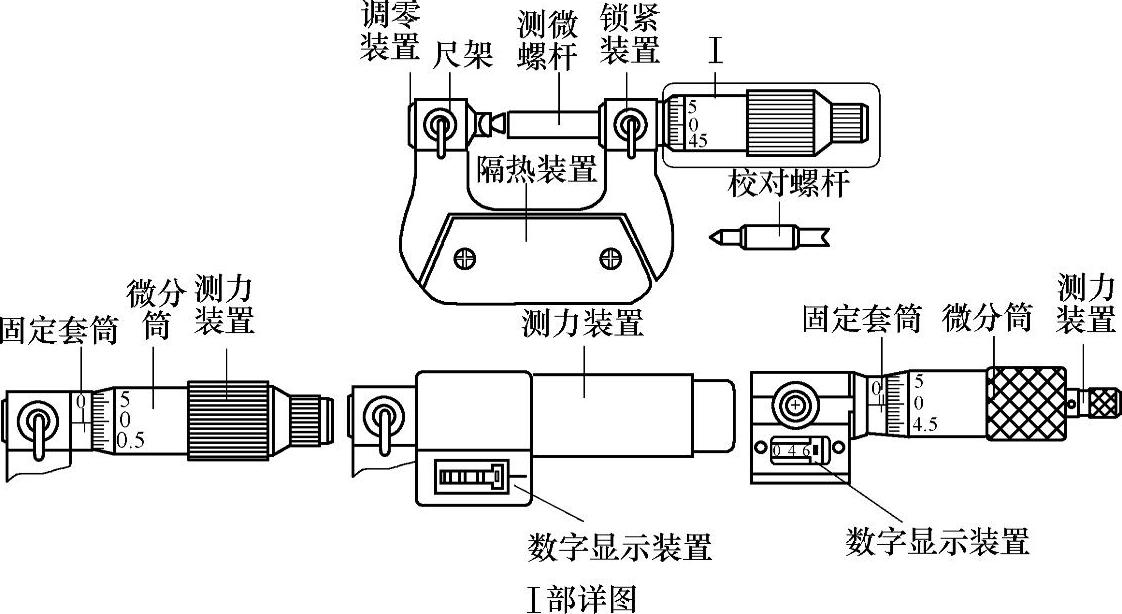

螺纹千分尺的型式如图6.2-13所示。
图6.2-13 螺纹千分尺

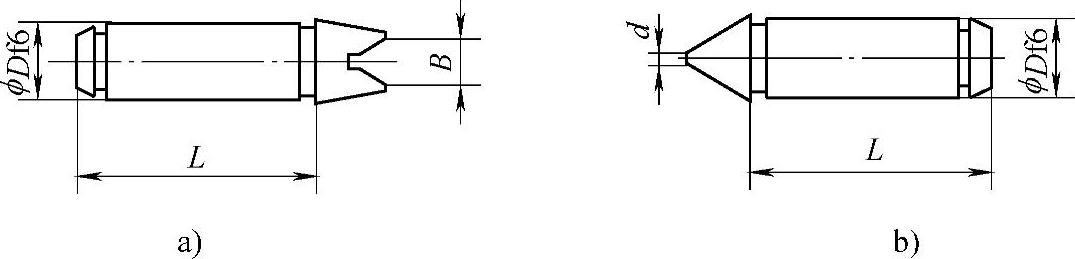

V形测头和锥形测头的型式如图6.2-14所示。
图6.2-14 V形测头和锥形测头
a）V形测头 b）锥形测头
V形测头与锥形测头的尺寸宜按表6.2-12或表6.2-13的规定。

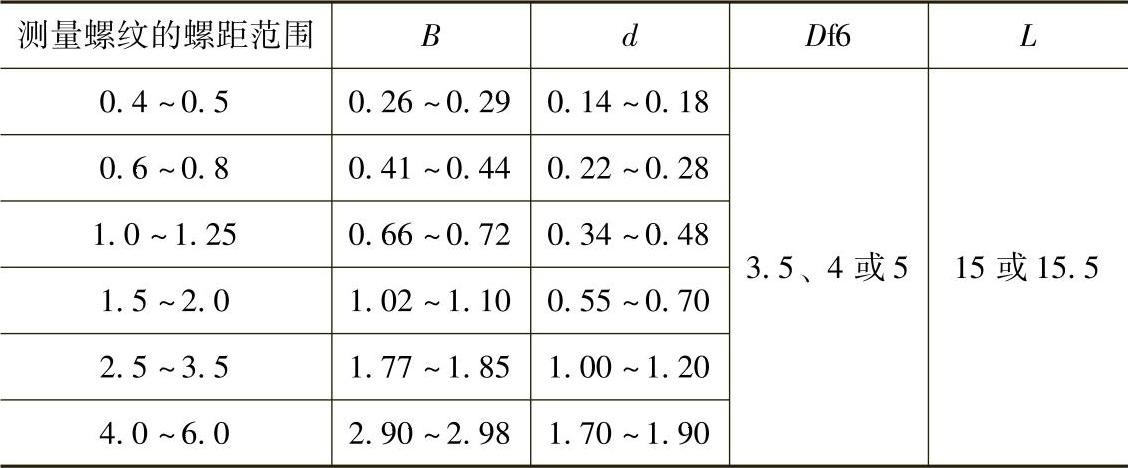

表6.2-12 V形测头尺寸 （单位：mm）

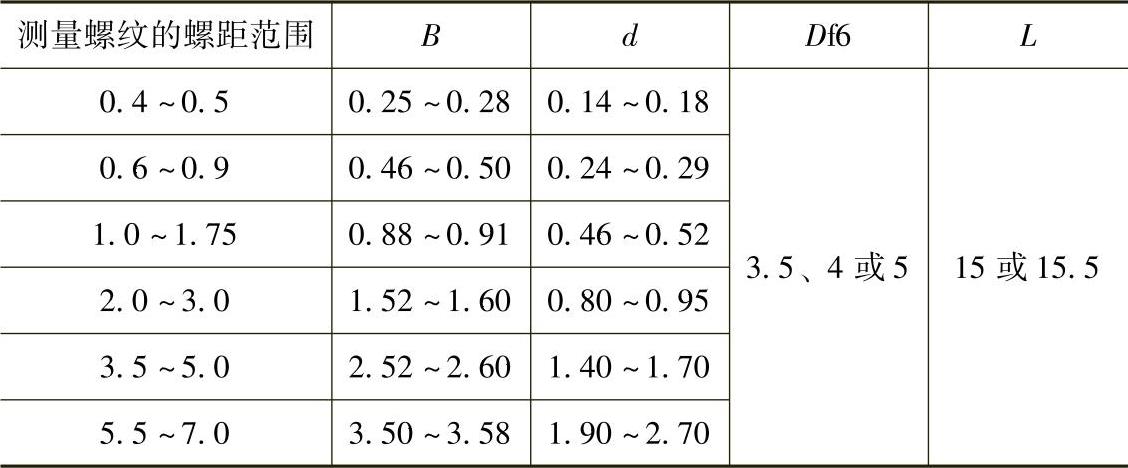

表6.2-13 锥形测头尺寸 （单位：mm）
