内六角沉头螺钉

7.内六角沉头螺钉

（GB/T 70.3—2000）

内六角沉头螺钉如图2.4-4所示，尺寸见表2.4-9，头部的检验如图2.4-5所示。。

标记

标记方法按GB/T 1237规定。

标记示例：

螺纹规格d=M12、公称长度l=40mm、性能等级为8.8级、表面氧化的A级内六角沉头螺钉的标记：螺钉GB/T 70.3 M12×40。

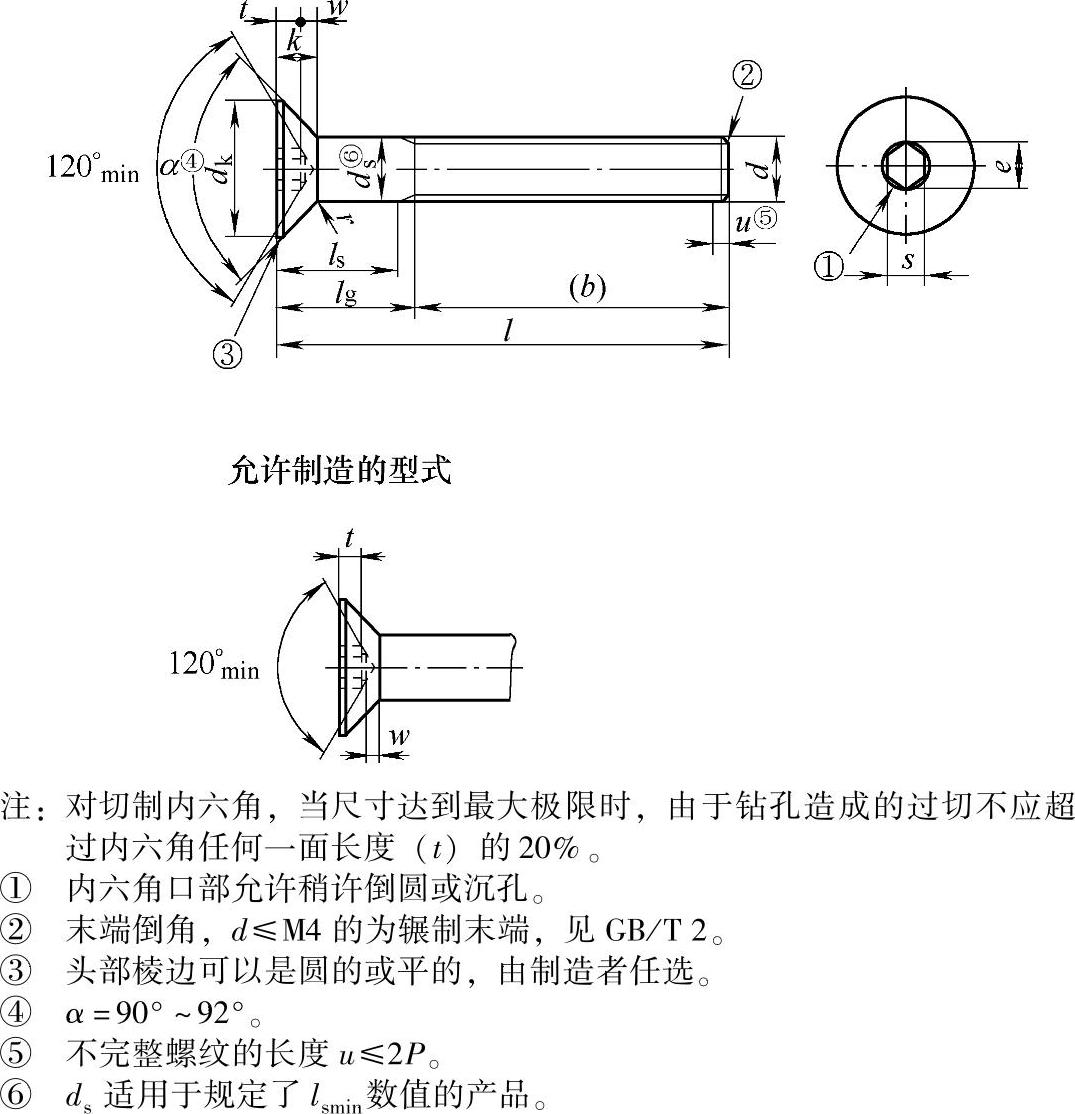

图2.4-4 内六角沉头螺钉

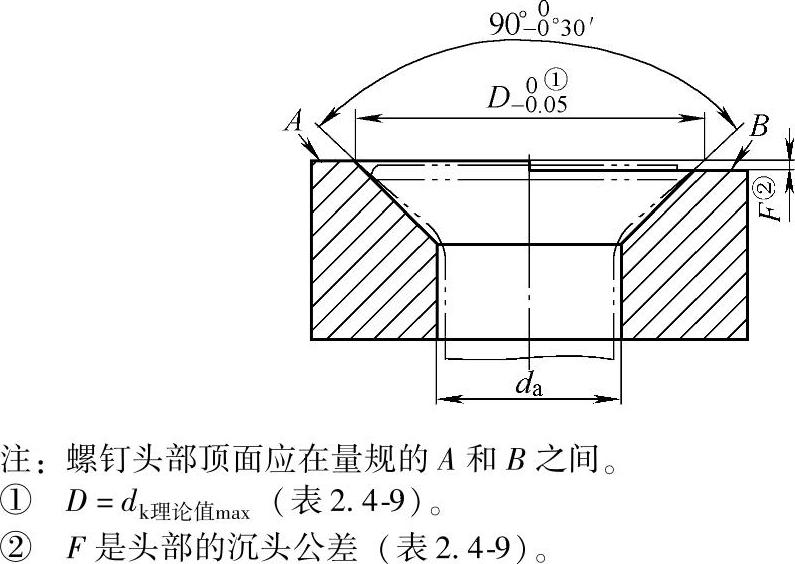

图2.4-5 头部检验

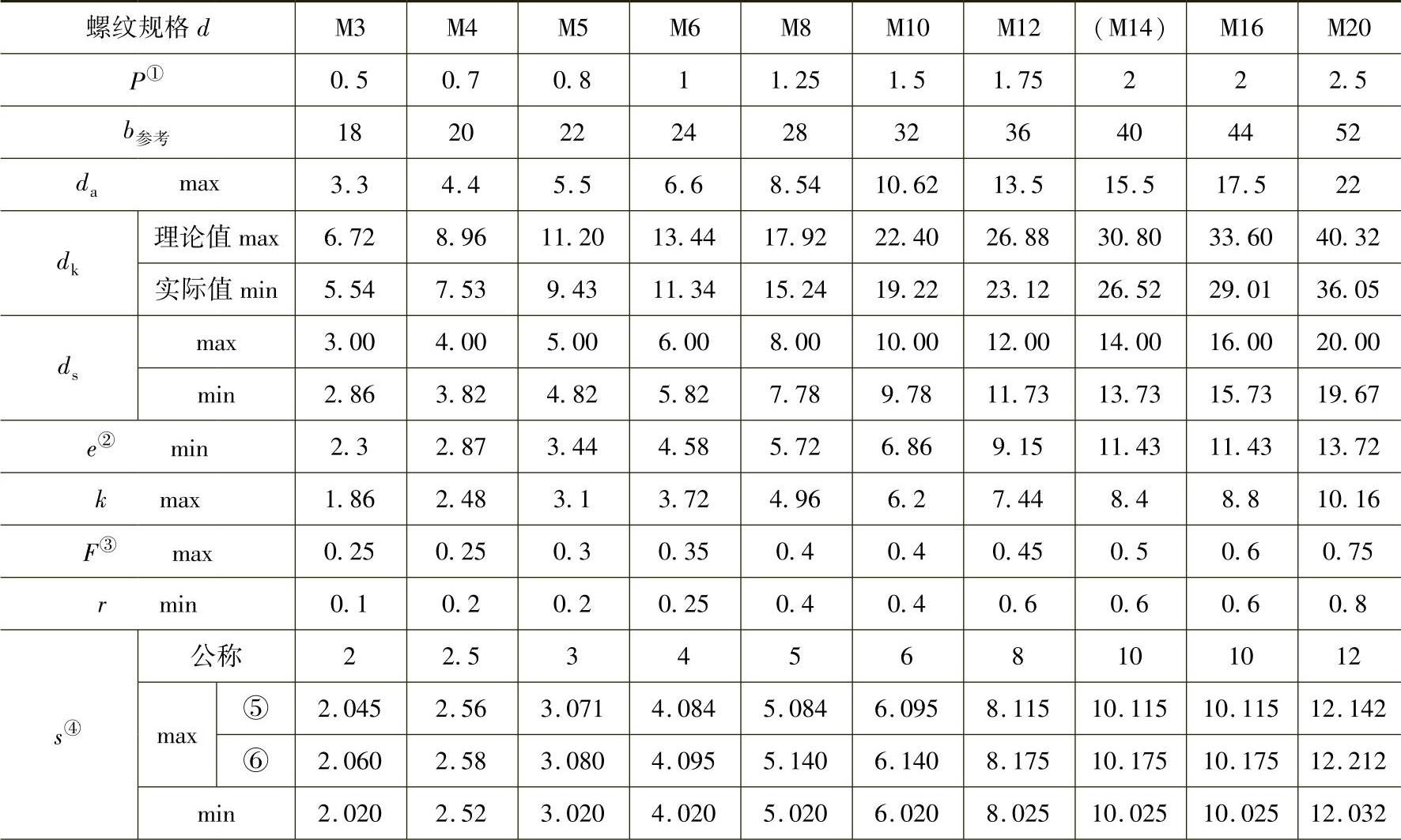

表2.4-9 尺寸 （单位：mm）

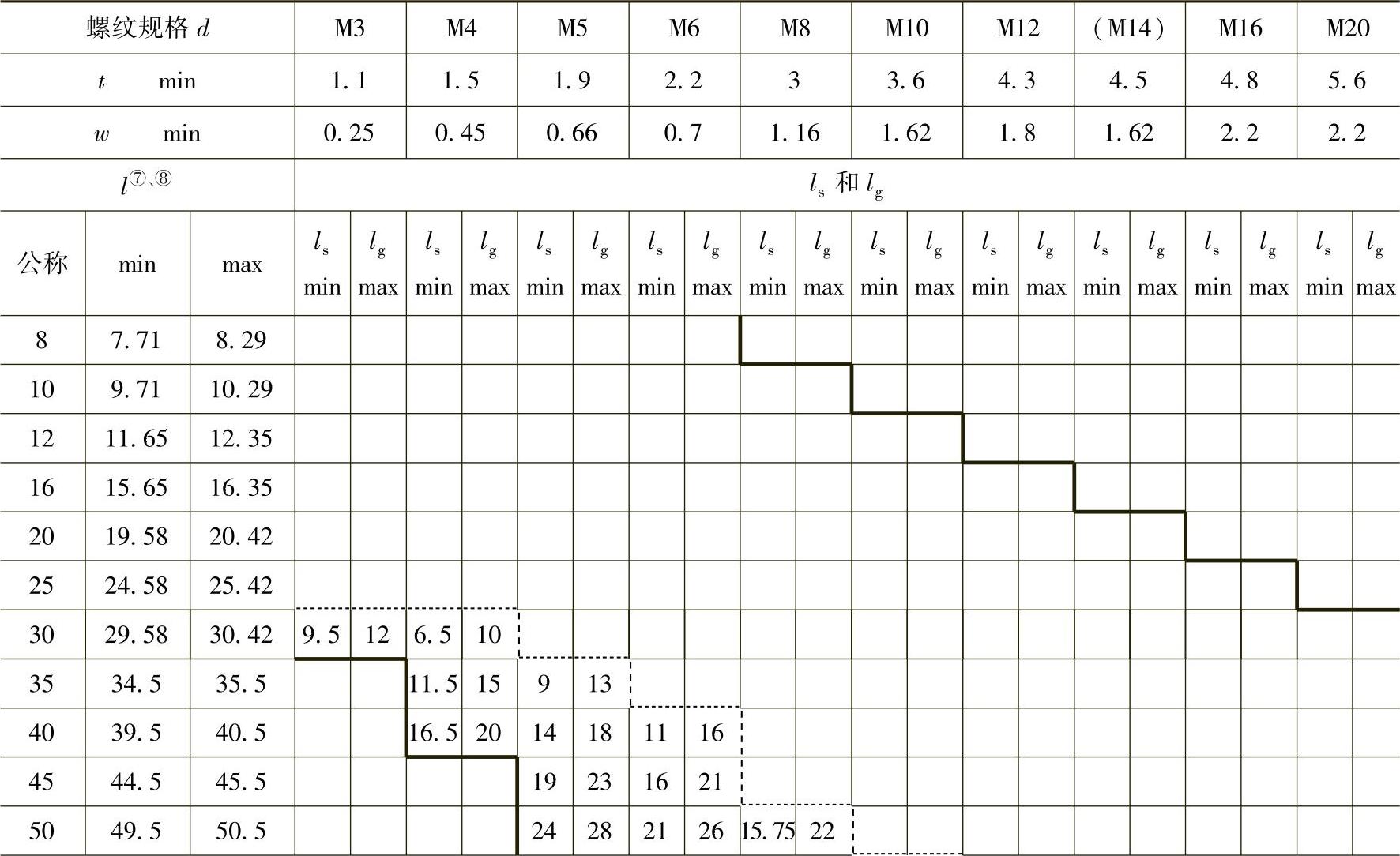

（续）

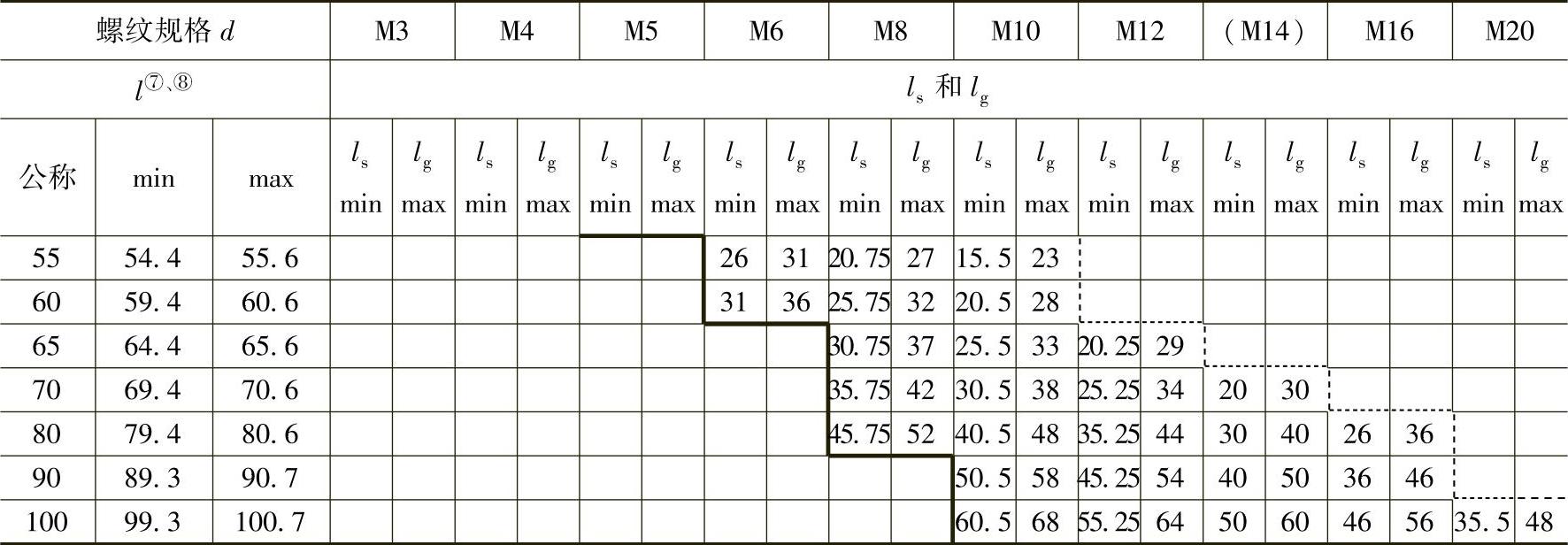

（续）

注：尽可能不采用括号内的规格。

① P—螺距。

② e_min=1.14s_min。

③ F是头部的沉头公差见图2.4-5。量规的F尺寸公差为：⁰_-0.01。

④ s应用综合测量方法进行检验。

⑤ 用于12.9级。

⑥ 用于其他性能等级。

⑦ 虚线以上的长度，螺纹制到距头部3P以内；虎线以下的长度，l_g和l_s按下式计算：

l_gmax=l_公称-b；

l_smin=l_gmax-5P。

⑧ 阶梯粗实线之间为商品长度规格。
