2.槽销半长锥槽

（GB/T 13829.6—2004）

槽销半长锥槽如图3.4-2所示，尺寸见表3.4-3，技术条件和引用标准见表3.4-4。

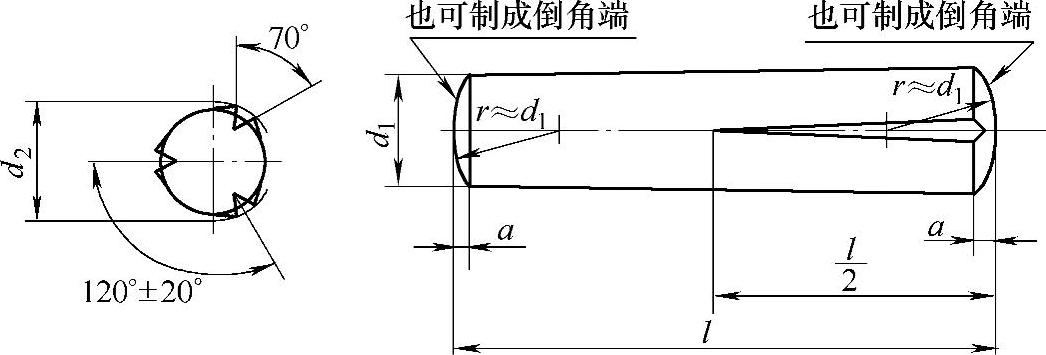

图3.4-2 槽销半长锥槽

标记示例：

公称直径d=6mm、公称长度l=50mm、材料为碳钢、硬度为125～245HV30、不经表面处理的半长锥槽的槽销的标记：

销GB/T 13829.6 6×50。

公称直径d=6mm、公称长度l=50mm、材料为A1组奥氏体不锈钢、硬度为210～280HV30表面简单处理的半长锥槽的槽销的标记：

销GB/T 13829.6 6×50-A1。

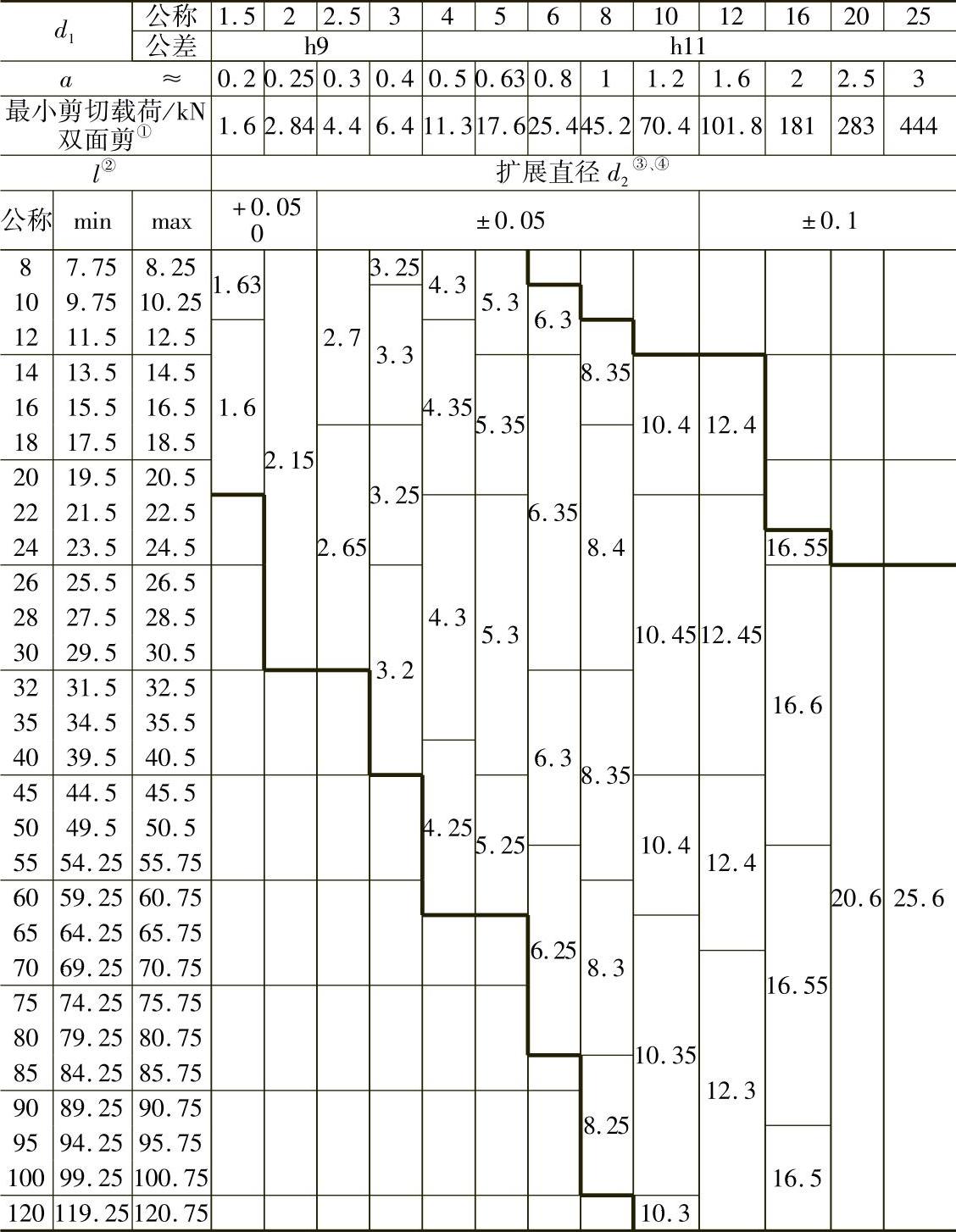

表3.4-3 尺寸 （单位：mm）

注：槽销孔的直径应等于槽销的公称直径d₁，其公差为H11级。

① 仅适用于表3.4-4给出的由碳钢制造的槽销。

② 阶梯实线间为商品长度规格范围。

③ 扩展直径d₂仅适用于表3.4-4给出的由碳钢制造的槽销。对其他材料，如不锈钢，则应从给出的数值中减去一定的数量，并应经供需双方协议。

④ 对d₂应使用光滑通、止环规进行检验。

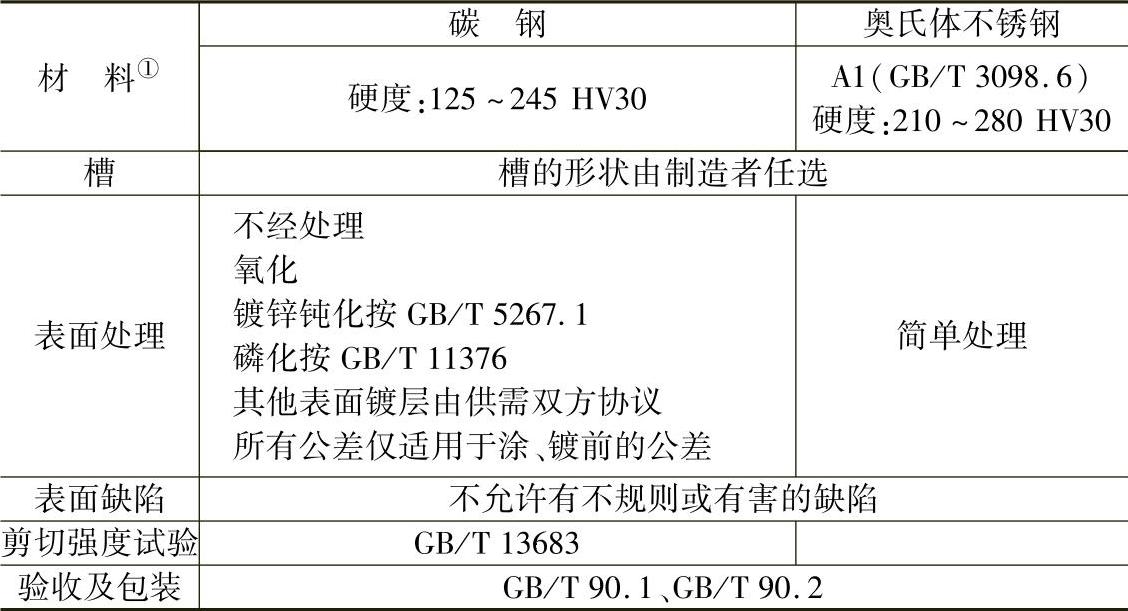

表3.4-4 技术条件和引用标准

① 其他材料由供需双方协议。
