31.栓接结构用1型大六角螺母B级10级

（GB/T 18230.4—2000）

栓接结构用1型大六角螺母B级10级如图2.3-82所示，尺寸见表2.3-152，技术条件和引用标准见表2.3-153。

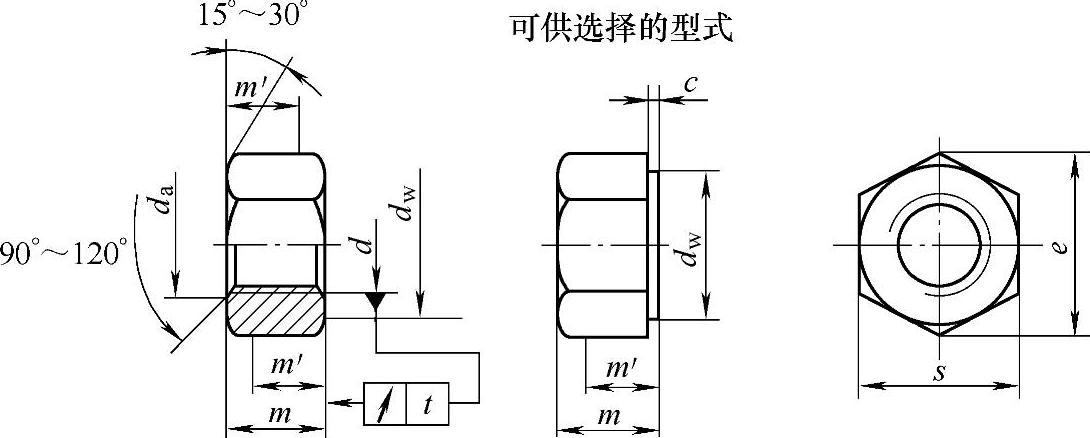

图2.3-82 栓接结构用1型大六角螺母B级10级

标记示例：

螺纹规格D=M20、性能等级为10级、表面氧化、产品等级为B级的栓接结构用1型大六角螺母的标记：螺母GB/T 18230.4 M20。

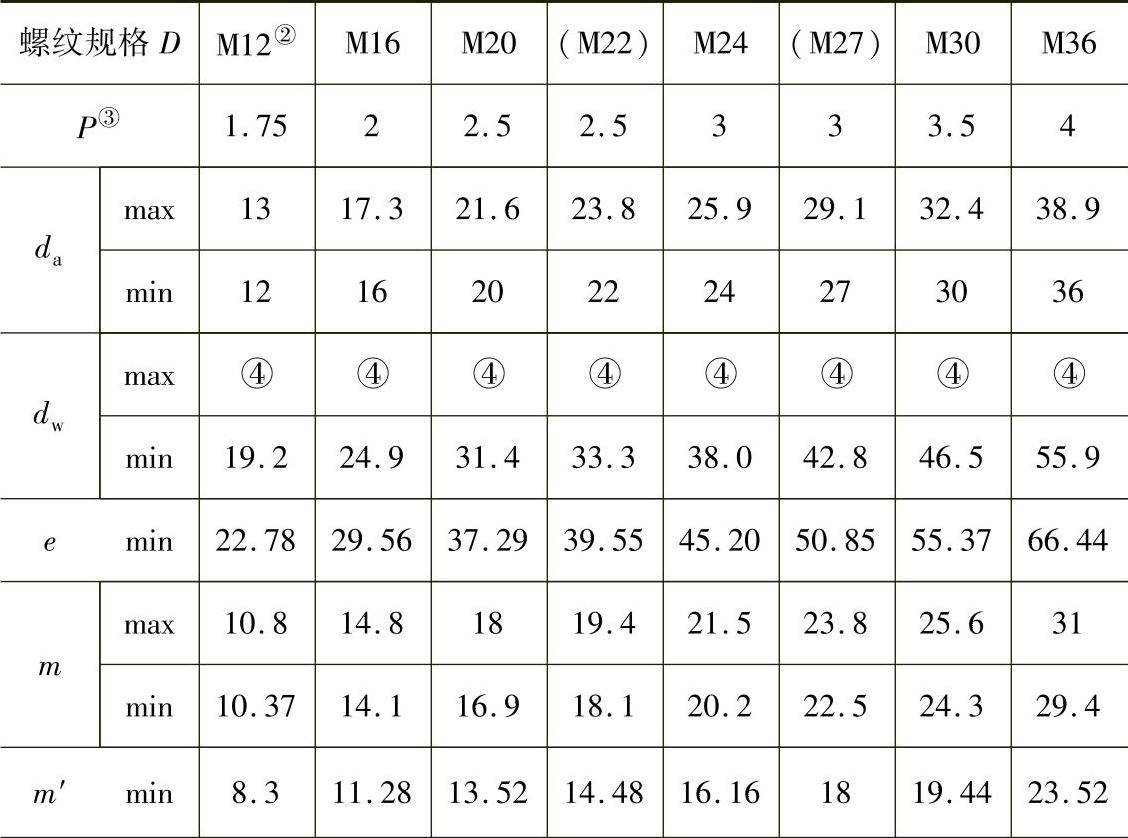

表2.3-152 尺寸^① （单位：mm）

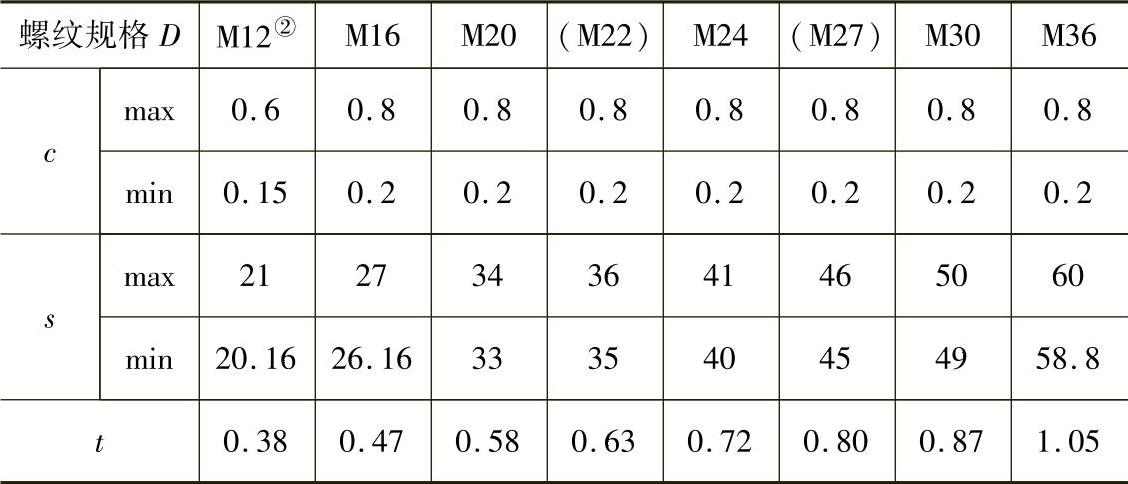

（续）

注：尽可能不采用括号内的规格。

① 对热浸镀锌螺母为镀前尺寸。

② 由于技术原因，不是优选规格。

③ P—螺距。

④ d_wmax=s实际。

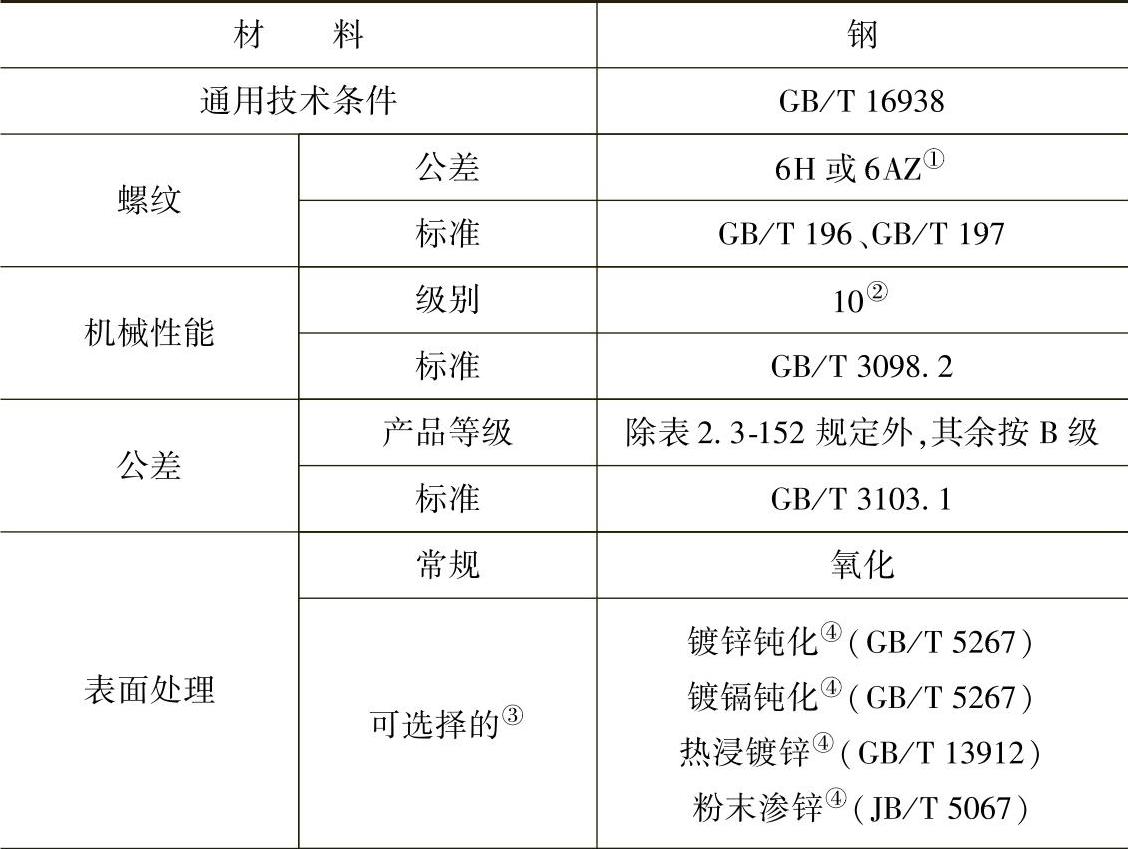

表2.3-153 技术条件和引用标准

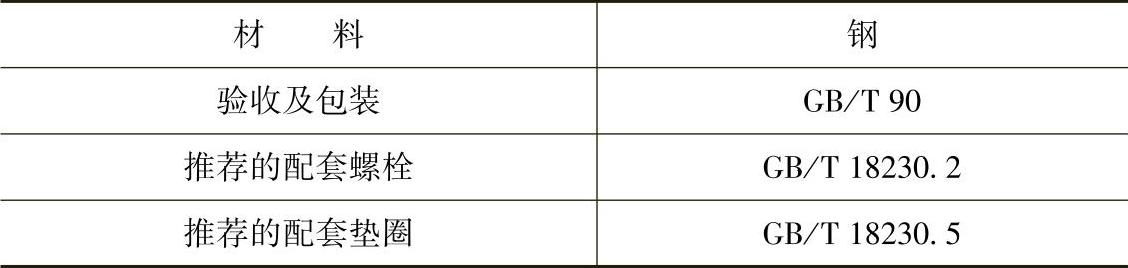

（续）

① 为加大热浸镀锌螺母的攻丝尺寸，可采用6AZ螺纹公差带（见表2.3-155），或按供需双方协议提供镀后为6H的螺纹。6H热浸镀锌螺母仅与8.8sU或10.9sU的螺栓配套使用。

② 保证载荷见表2.3-154。

③ 其他表面处理由供需双方协议。

④ 必须有驱氢措施。

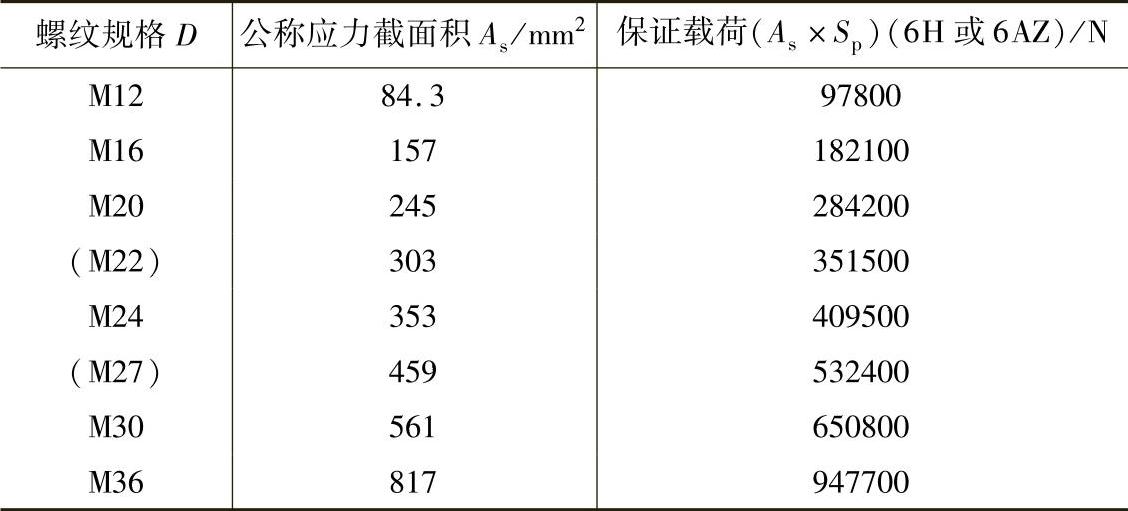

表2.3-154 保证载荷

注：1.其他机械性能要求按GB/T 3098.2规定。

2.试验方法按GB/T 3098.2规定。

3.保证应力（δ_p）按1160MPa计算。

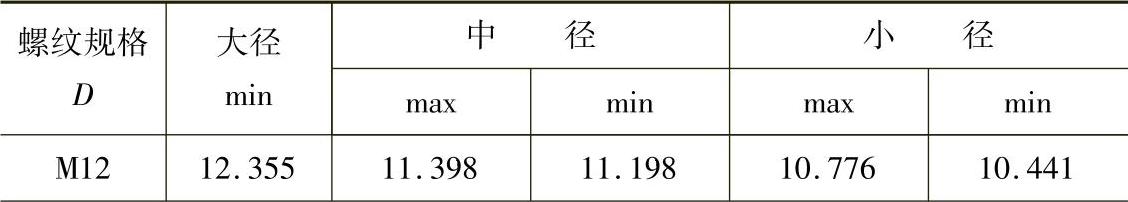

表2.3-155 6AZ螺纹极限尺寸 （单位：mm）

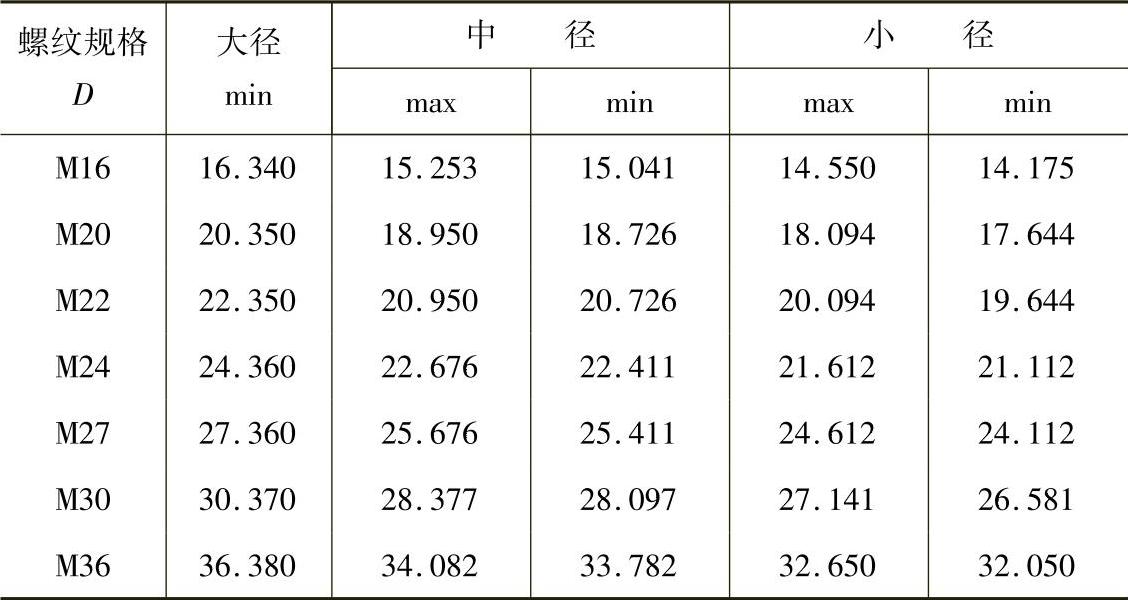

（续）

注：镀锌后，螺母螺纹攻丝至上述尺寸。
