单耳托板自锁螺母、垫片和保护罩

20.单耳托板自锁螺母、垫片和保护罩

（GB 929—1988，GB 961—1988，GB 939—1988）

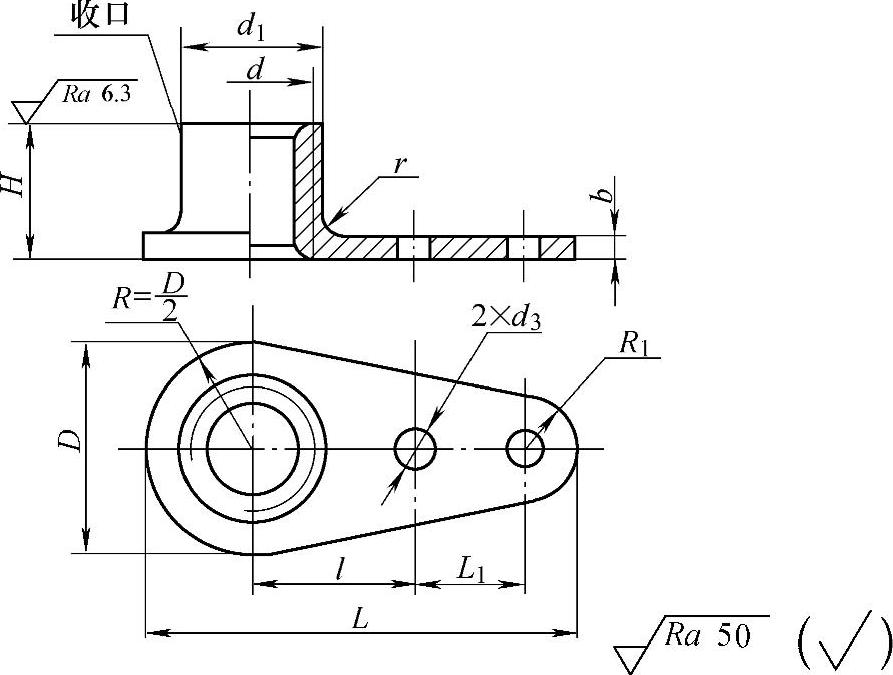

单耳托板自锁螺母如图2.3-43所示，尺寸见表2.3-86。

图2.3-43 单耳托板自锁螺母

标记示例：

螺纹规格d=M6，材料为25钢的单耳托板自锁螺母的标记：GB 929 M6。

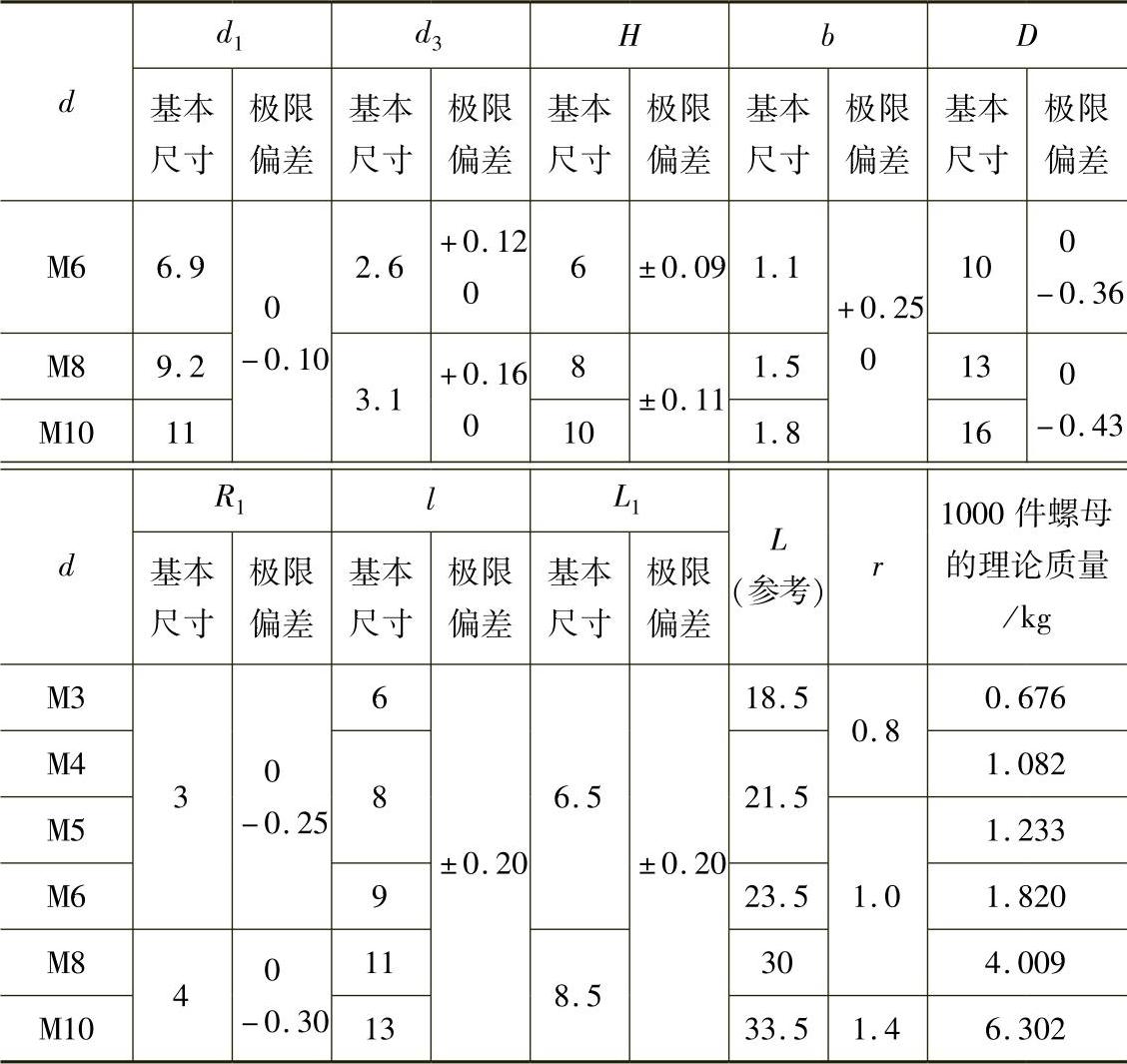

表2.3-86 尺寸 （单位：mm）

（续）

材料：25，Cr17Ni2。

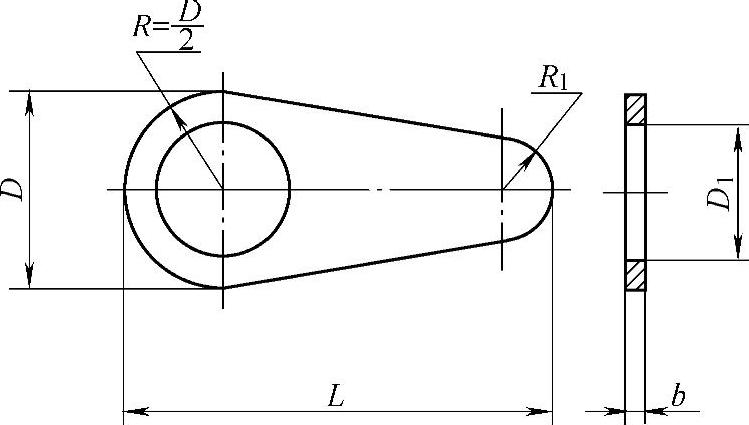

单耳托板自锁螺母垫片如图2.3-44所示，尺寸见表2.3-87。

图2.3-44 单耳托板自锁螺母垫片

标记示例：

螺纹直径6mm，b=1mm的单耳托板自锁螺母垫片的标记：GB 9616×1。

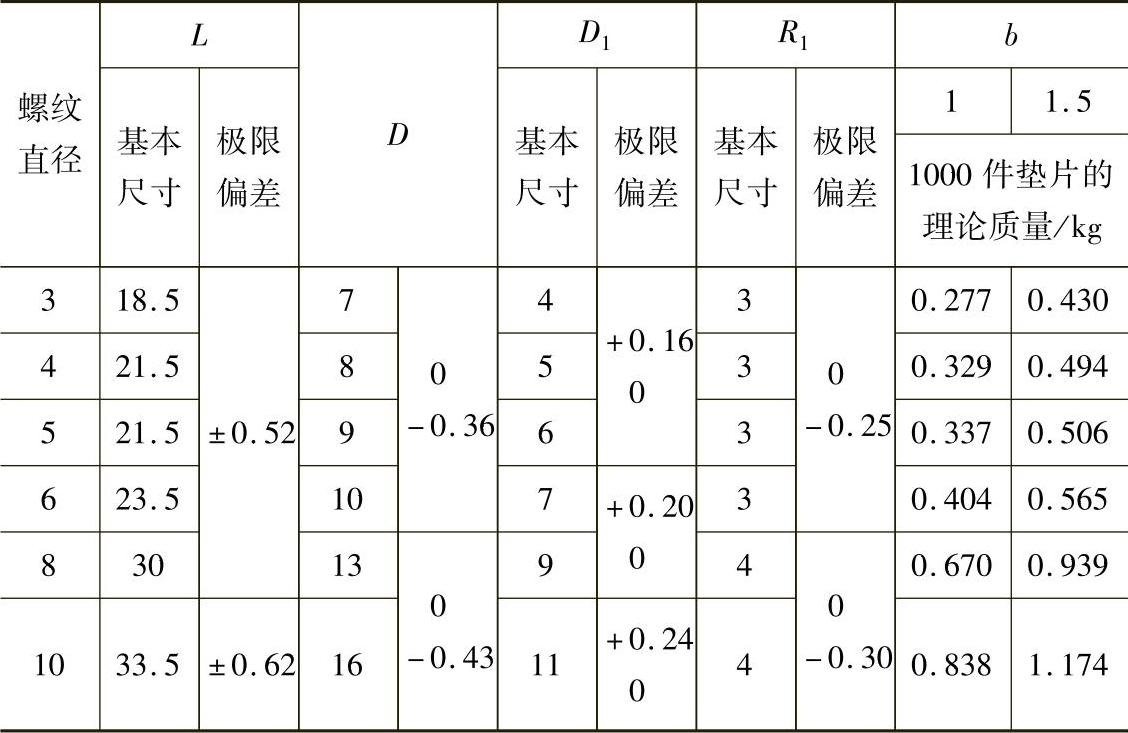

表2.3-87 尺寸 （单位：mm）

注：1.材料2A12-CZ/GBn 167—1982，GB 3194—1982；

2.表面处理：阳极化。

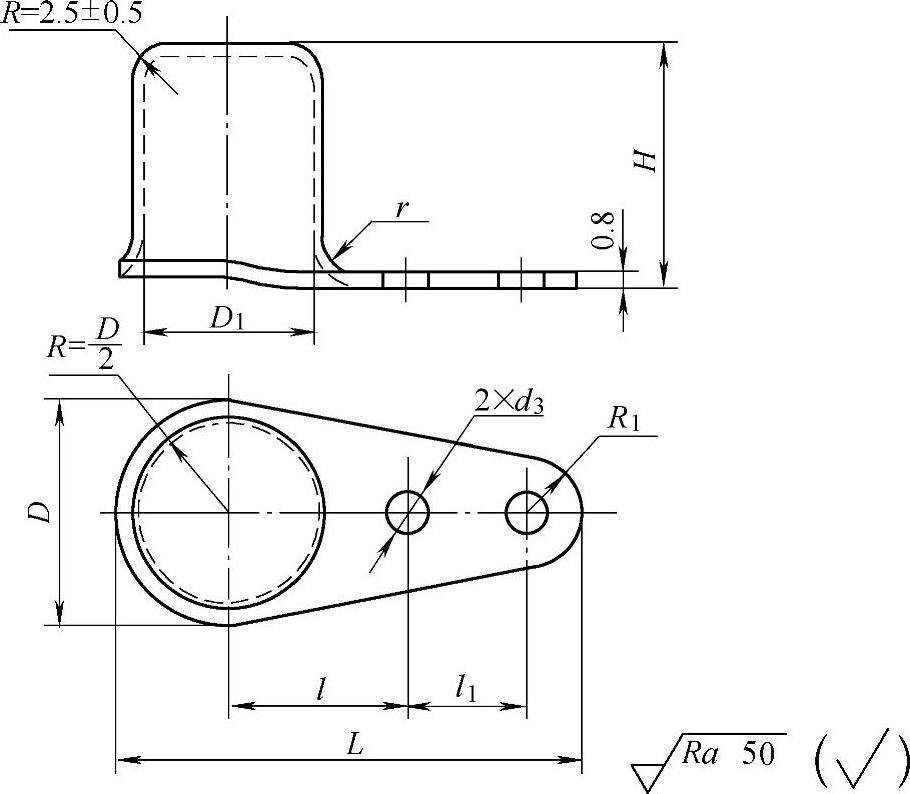

单耳托板自锁螺母保护罩如图2.3-45所示，尺寸见表2.3-88。

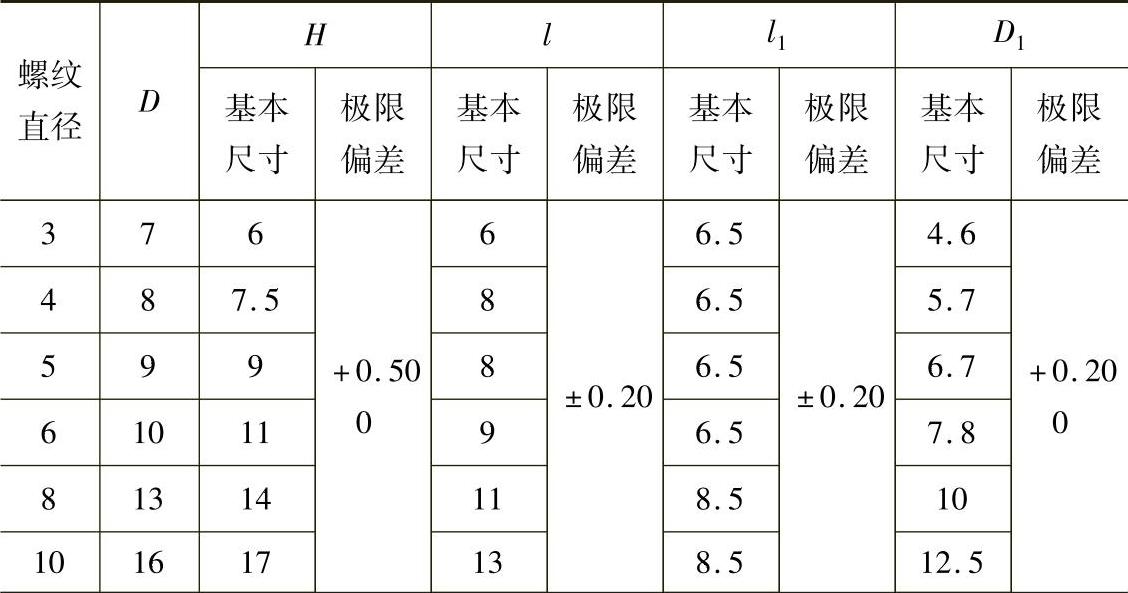

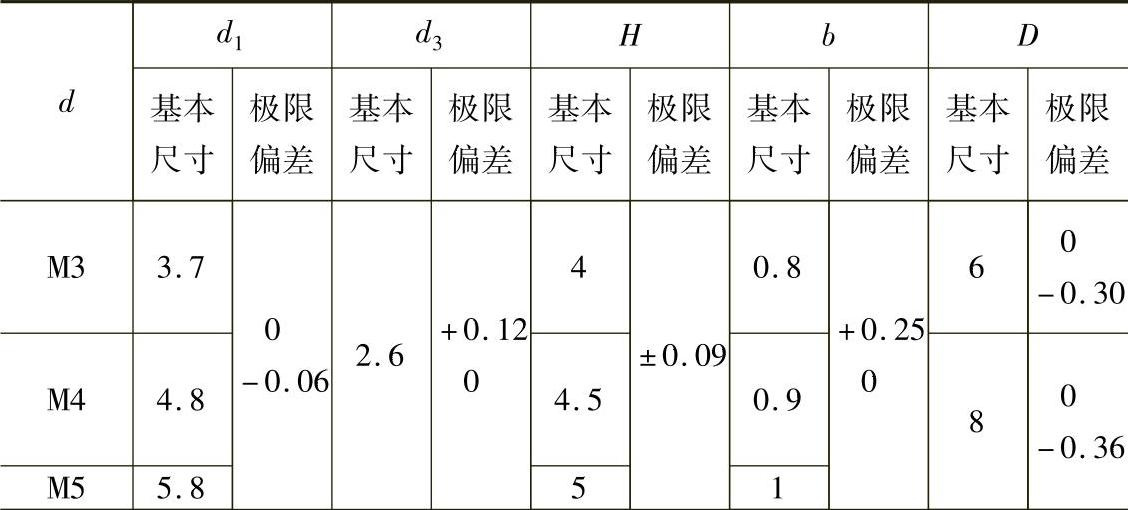

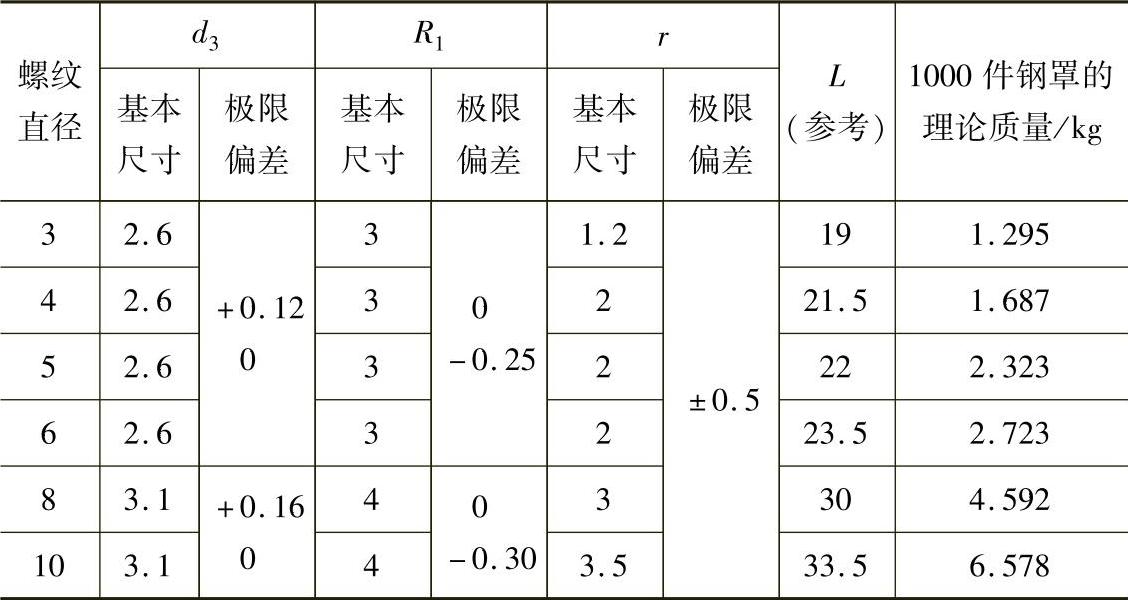

表2.3-88 尺寸 （单位：mm）

（续）

注：1.材料牌号及热处理：

08F/GB 710—1988，GB 708—1988，镀锌钝化，镀层厚度5～8μm；2A21/GB 168—1982，GB 3880.3—2006，阳极化。

2.验收规则、标志与包装按GB/T 90。

3.计算铝罩的质量时将表内的质量乘以0.348修正系数。

图2.3-45 单耳托板自锁螺母护罩

标记示例：

螺纹直径6mm，材料为08F的单耳托板自锁螺母保护罩的标记：GB/T 9396。
