12.六角头自攻锁紧螺钉
（GB/T 6563—1986）
六角头自攻锁紧螺钉如图2.6-12所示，尺寸见表2.6-23，技术条件和引用标准见表2.6-24。

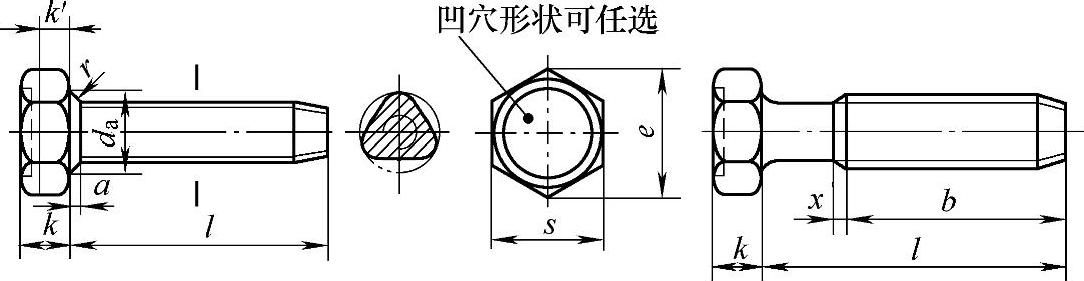

图2.6-12 六角头自攻锁紧螺钉
标记示例：
螺纹规格为M5、公称长度l=20mm、性能等级为B级、表面镀锌钝化的六角头自攻锁紧螺钉的标记：
自攻螺钉GB 6563—1986 M5×20。

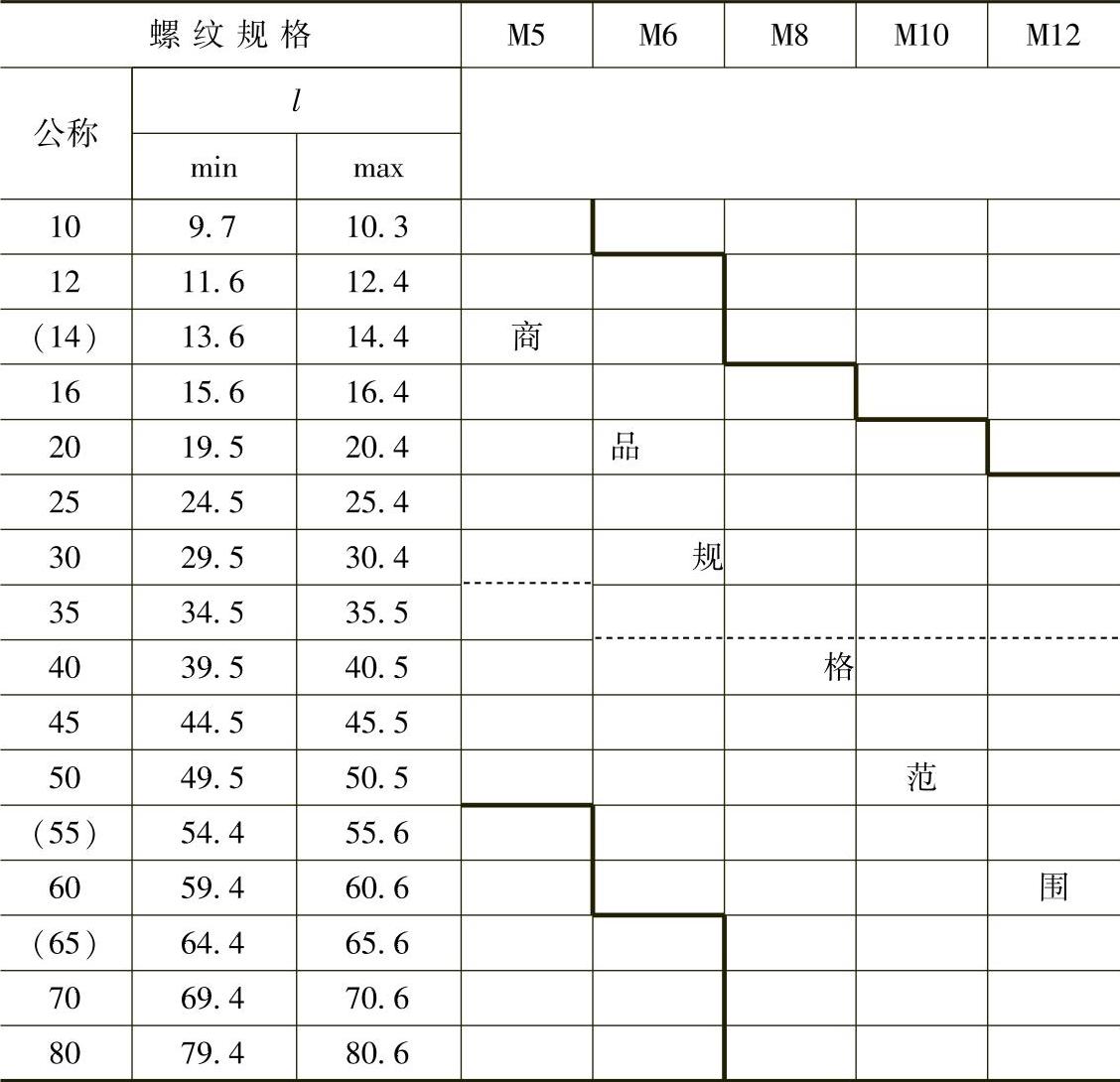

表2.6-23 尺寸 （单位：mm）

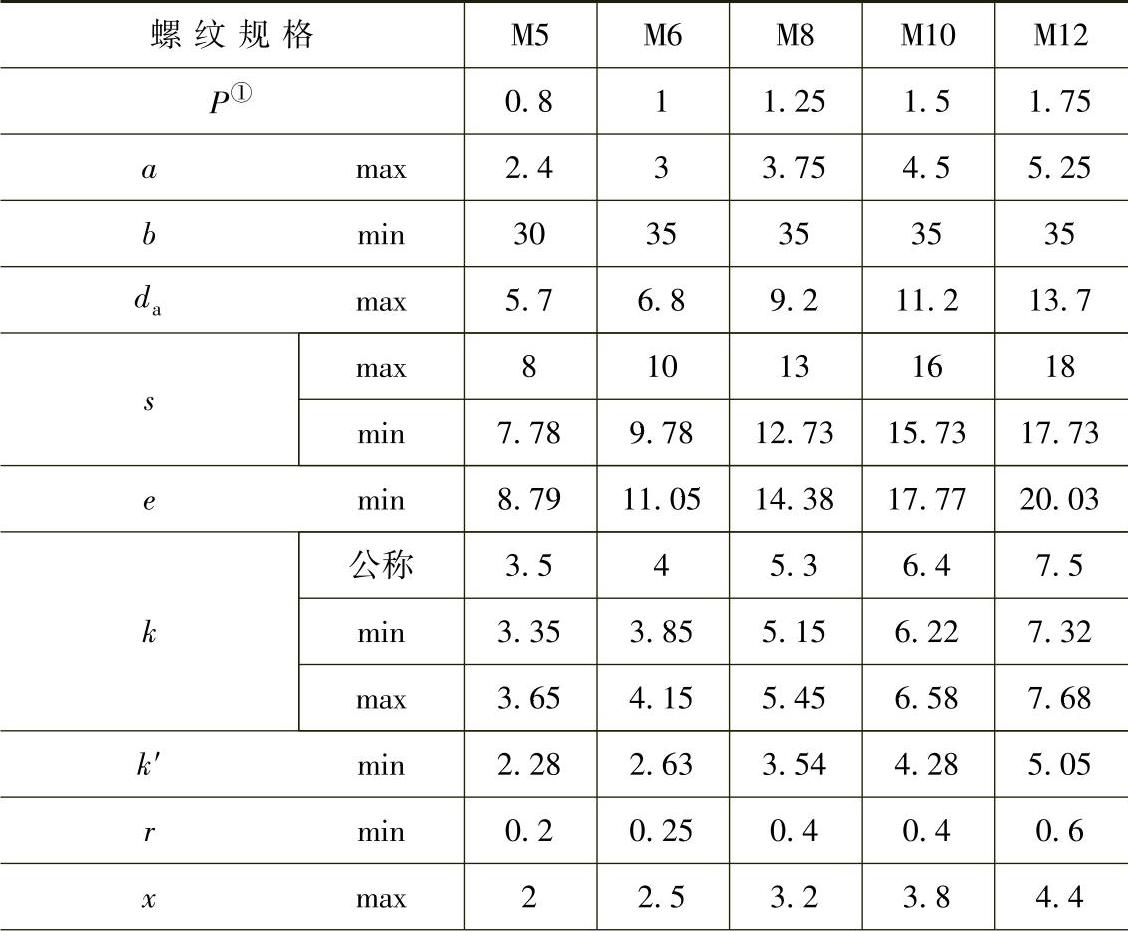

（续）
注：1.尽可能不采用括号内的规格。
2.公称长度在虚线以上的螺钉，制出全螺纹（b=l-a）。
① P—螺距。

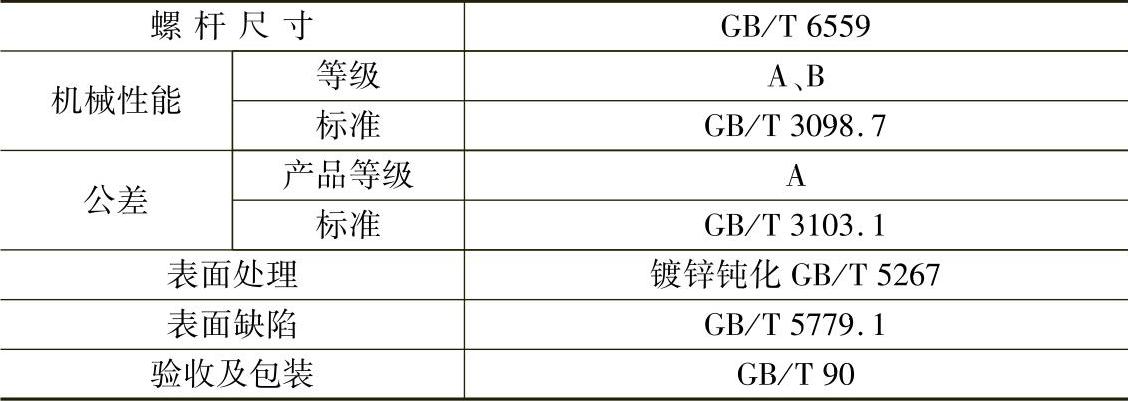

表2.6-24 技术条件和引用标准
