自攻螺钉和平垫圈组合件

17.自攻螺钉和平垫圈组合件

（GB/T 9074.18—2002）

自攻螺钉和平垫圈组合件如图2.6-17所示，尺寸见表2.6-35，自攻螺钉代号见表2.6-36，垫圈代号见表2.6-37。

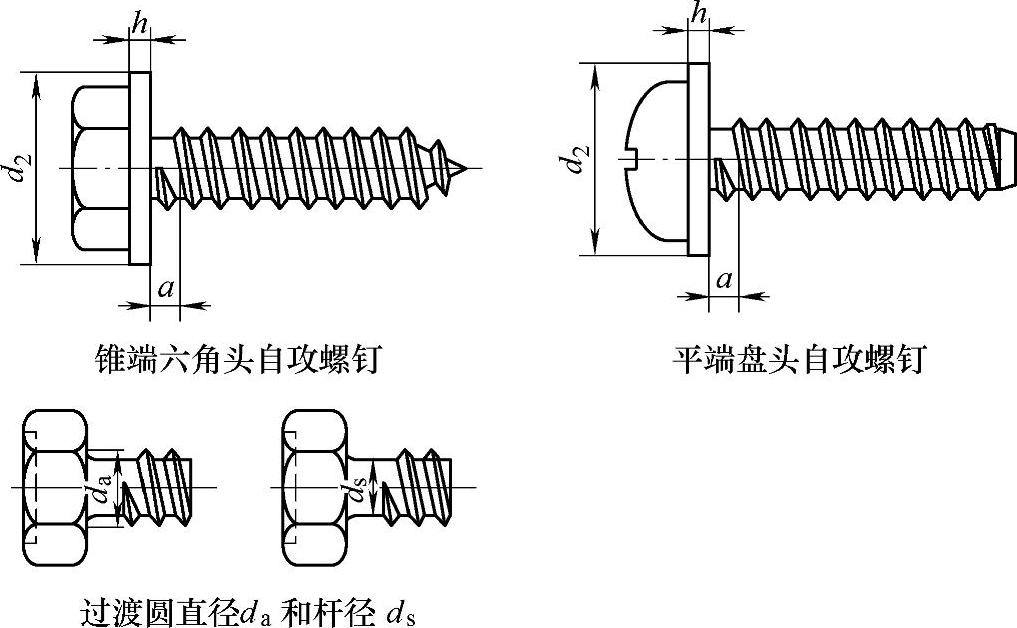

图2.6-17 自攻螺钉和平垫圈组合件

标记示例：

六角头自攻螺钉和平垫圈组合件包括：一个GB/T 5285 ST4.2×16，锥端（C）六角头自攻螺钉（代号S1）和一个GB/T 97.5标准系列垫圈（代号N）的标记：

自攻螺钉和垫圈组合件GB/T 9074.18 ST4.2×16 C S1 N。

十字槽盘头自攻螺钉和平垫圈组合件包括：一个GB/T 845 ST4.2×16、锥端（C）、Z型十字槽盘头自攻螺钉（代号S2）和一个GB/T 97.5标准系列垫圈（代号N）的标记：

自攻螺钉和垫圈组合件GB/T 9074.18 ST4.2×16 C Z S2 N。

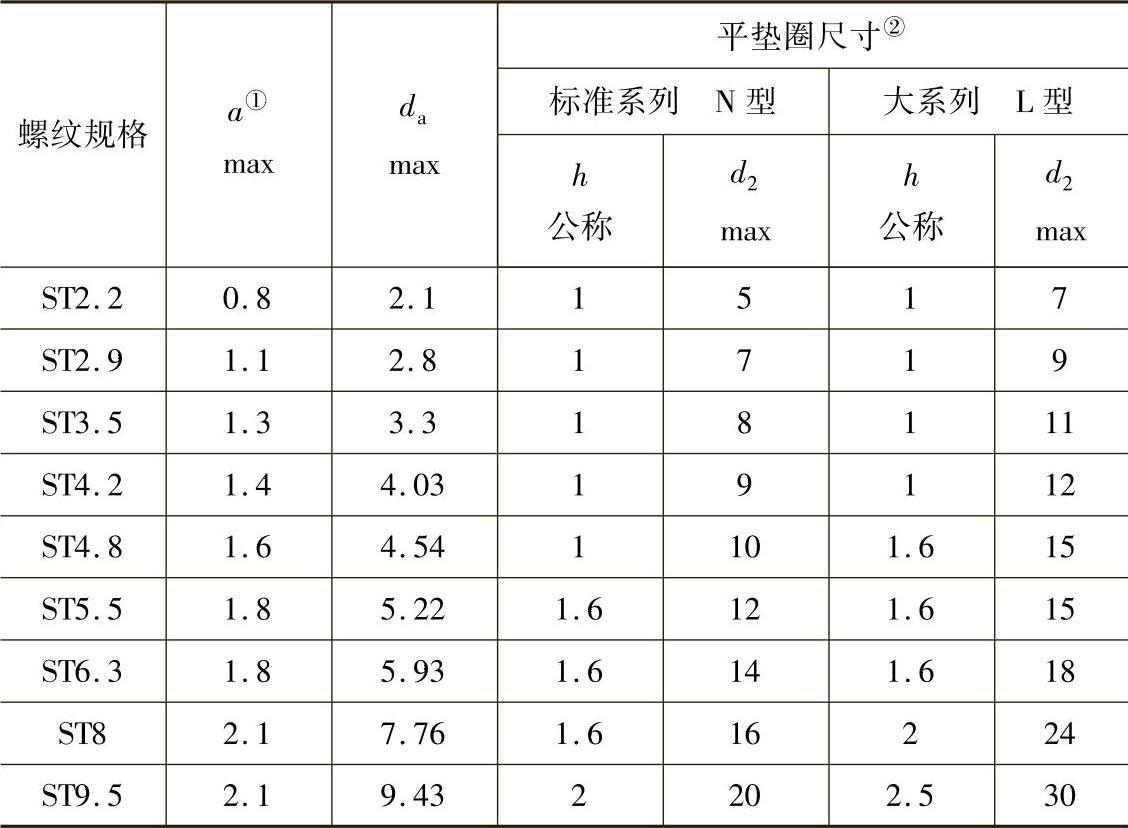

表2.6-35 尺寸 （单位：mm）

① 尺寸a，在垫圈与螺钉支承面或头下圆角接触后进行测量。

② 摘自GB/T 97.5的尺寸仅为信息。

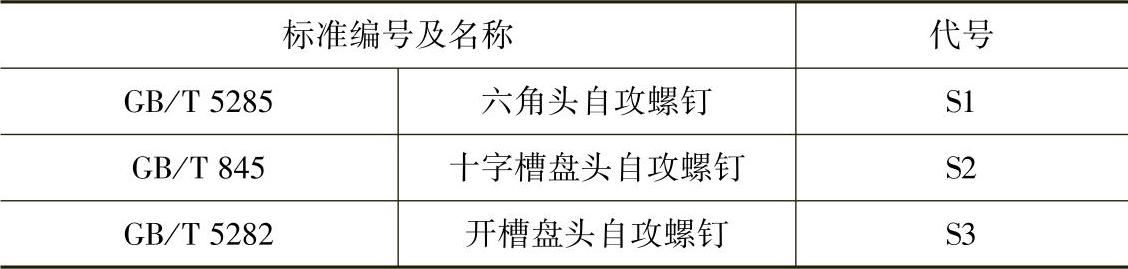

表2.6-36 自攻螺钉代号

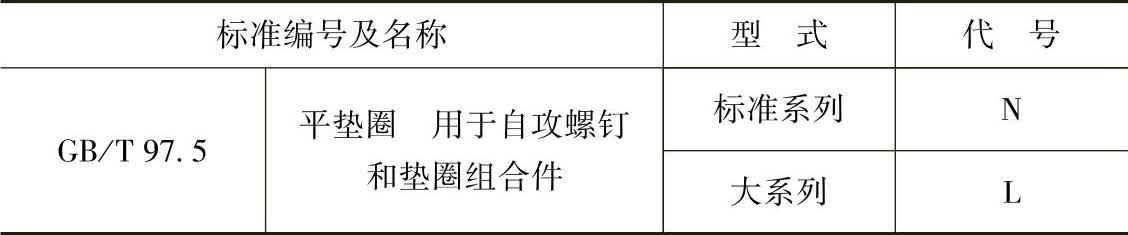

表2.6-37 垫圈代号

技术条件和引用标准

1）组合件中，自攻螺钉的机械性能应符合GB/T 3098.5的规定。

组合件中，垫圈的硬度应为：90～320HV。

2）维氏硬度试验按GB/T 4340.1规定。

试验力：

10HV用于公称厚度h≤1.2mm；

30HV用于公称厚度h＞1.2mm。

3）为避免热处理影响垫圈的硬度，组合前应对垫圈采取适当的防护措施，如镀铜。

自攻螺钉和垫圈组合件的验收检查按GB/T 90.1规定。

标记

1）自攻螺钉和垫圈组合件的标记应包括以下内容：

—对元件的描述；

—本国家标准编号；

—自攻螺钉的特性；

—自攻螺钉类型的代号（见表2.6-36）；

—垫圈型式的代号（见表2.6-37）。
