内螺纹圆柱销不淬硬钢和奥氏体不锈钢

3.内螺纹圆柱销不淬硬钢和奥氏体不锈钢

（GB/T 120.2—2000）

内螺纹圆柱销不淬硬钢和奥氏体不锈钢如图3.2-3所示，尺寸见表3.2-7，技术条件和引用标准见表3.2-8。

图3.2-3 内螺纹圆柱销不淬硬钢和奥氏体不锈钢

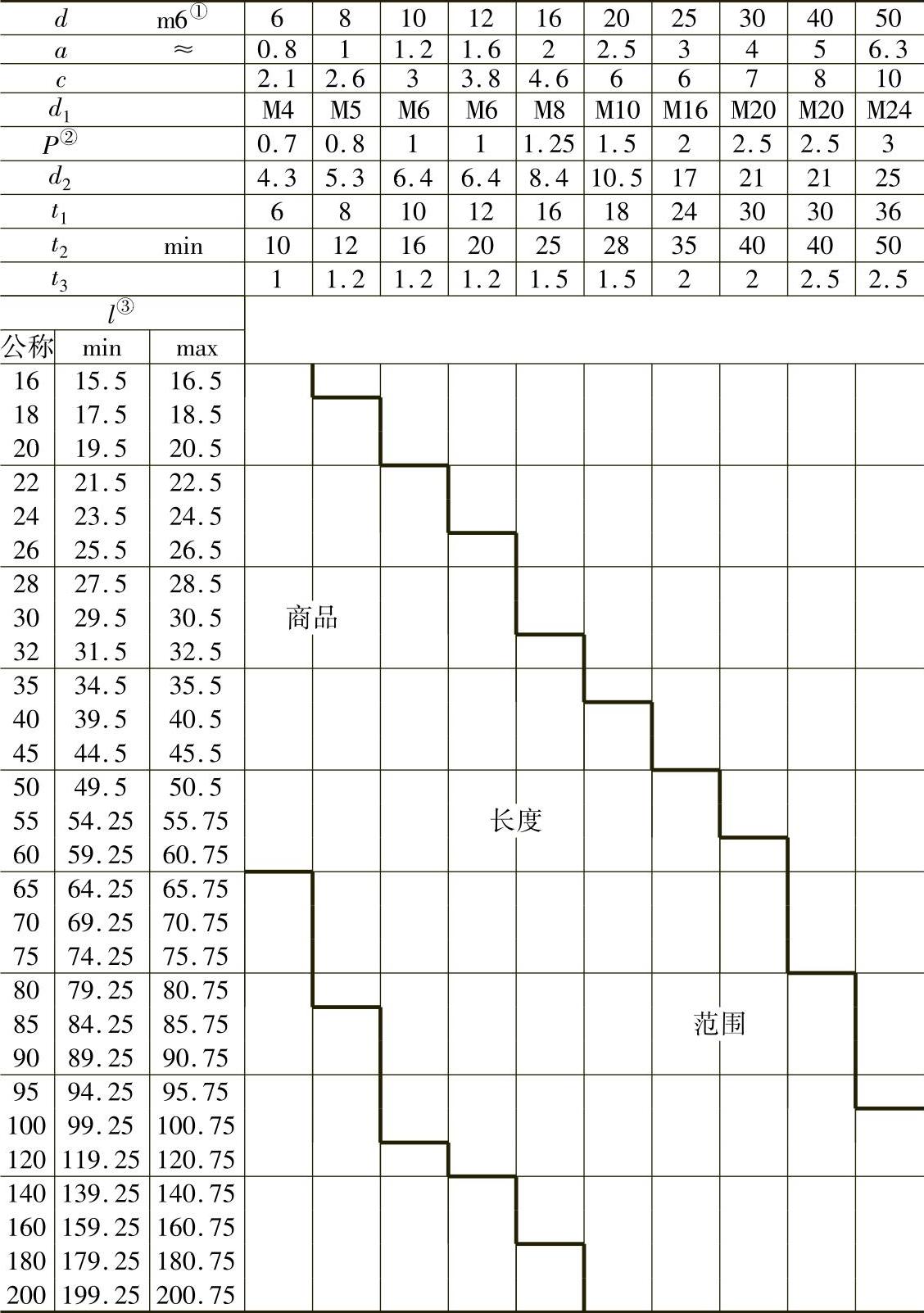

表3.2-7 尺寸 （单位：mm）

① 其他公差由供需双方协议。

② P—螺距。

③ 公称长度大于200mm，按20mm递增。

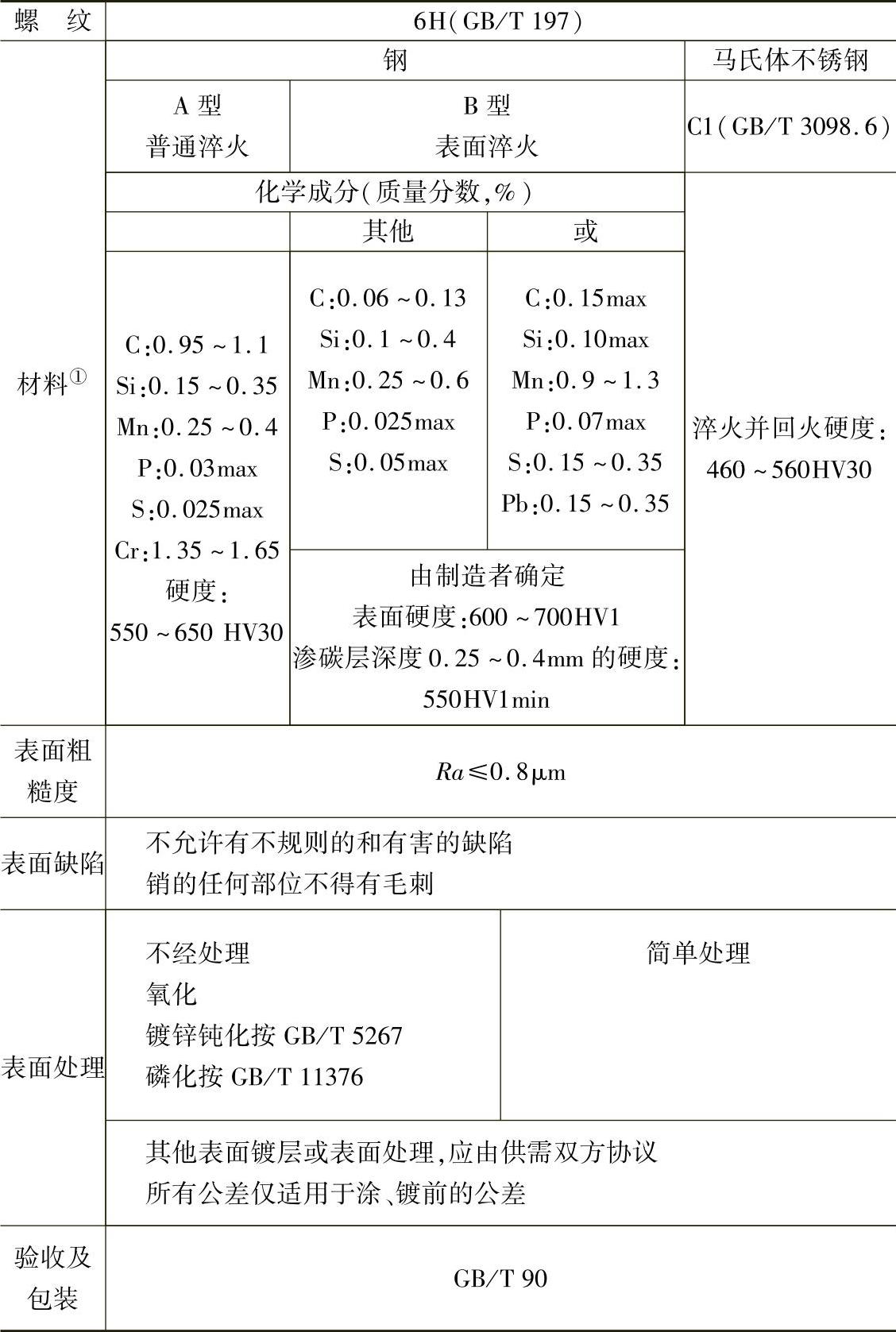

表3.2-8 技术条件和引用标准

① 其他材料由供需双方协议。

标记方法按GB/T 1237规定。

标记示例：

公称直径d=6mm、公差为m6、公称长度l=30mm、材料为钢、普通淬火（A型）、表面氧化处理的内螺纹圆柱销的标记：

销GB/T 120.2 6×30-A。

公称直径d=6mm、公差为m6、公称长度l=30mm、材料为C1组马氏体不锈钢、表面简单处理的内螺纹圆柱销的标记：

销GB/T 120.2 6×30-Cl。
